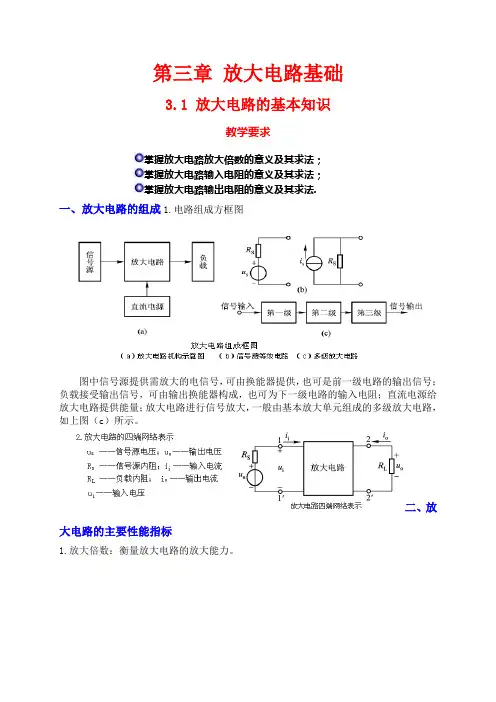

第三章 放大电路基础

3.1 放大电路的基本知识

教学要求

掌握放大电路放大倍数的意义及其求法；

掌握放大电路输入电阻的意义及其求法；

掌握放大电路输出电阻的意义及其求法.

一、放大电路的组成1.电路组成方框图

图中信号源提供需放大的电信号，可由换能器提供，也可是前一级电路的输出信号；负载接受输出信号，可由输出换能器构成，也可为下一级电路的输入电阻；直流电源给放大电路提供能量；放大电路进行信号放大，一般由基本放大单元组成的多级放大电路，如上图（c）所示。

二、放大电路的主要性能指标

1.放大倍数：衡量放大电路的放大能力。

3.输出电阻：放大电路的输出相当于负载的信号源，该信号源的内阻称为电路的输出电阻。其中，uot 为负载开路时的输出电压；uo 带负载时的输出电压，Ro 越小，uot 和 uo

越接近。

4.通频带与频率失真：放大电路中含有的电抗元件（外接或有源器件内部寄生）使放大电路对不同频率的输入信号有不同的放大能力，这就是放大电路的频率特性，可分为幅频特性和相频特性。

幅频特性和相频特性：，Au( f ) 为幅频特性； ( f ) 为

相频特性

频带宽度(带宽)BW：

当放大倍数下降到最大放大倍数的0.7倍时低端频率和高端频率称为放大电路的下限频率和上 限频率，分别用fH和fL表示。 BW0.7 (Band Width)= fH – fL 放大电路所需的通频带由输入信号的频带来确定，为了不失真地放大信号，要求放大电路的通频带应大于信号的频带。如果放大电路的通频带小于信号的频带，由于信号低频段或高频段的放大倍数下降过多，放大后的信号不能重现原来的形状，也就是输出信号产生了失真。这种失真称为放大电路的频率失真，由于它是线性的电抗元件引起的，在输出信号中并不产生新的频率成分，仅是原有各频率分量的相对大小和相位发生了变化，故这种失真是一种线性失真。

5.最大输出功率和效率：

3.2 三种基本组态放大电路

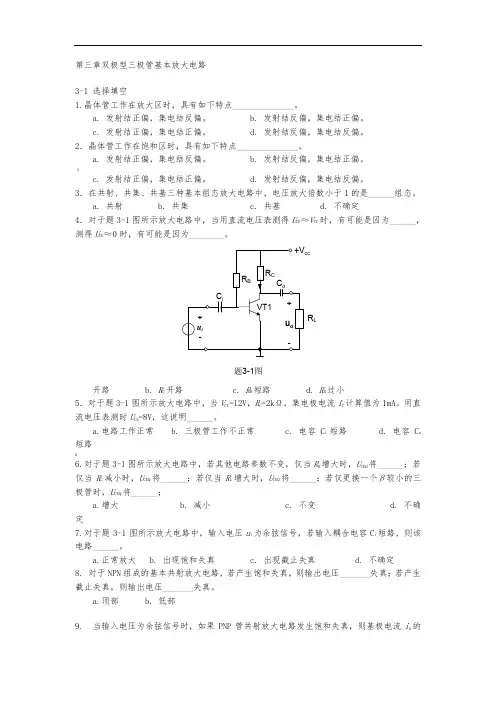

第三章双极型三极管基本放大电路

3-1 选择填空

1.晶体管工作在放大区时，具有如下特点______________。

a. 发射结正偏，集电结反偏。 b. 发射结反偏，集电结正偏。

c. 发射结正偏，集电结正偏。 d. 发射结反偏，集电结反偏。

2．晶体管工作在饱和区时，具有如下特点______________。

a. 发射结正偏，集电结反偏。 b. 发射结反偏，集电结正偏。

《

c. 发射结正偏，集电结正偏。 d. 发射结反偏，集电结反偏。

3．在共射、共集、共基三种基本组态放大电路中，电压放大倍数小于1的是______组态。

a. 共射 b. 共集 c. 共基 d. 不确定

4．对于题3-1图所示放大电路中，当用直流电压表测得UCE≈VCC时，有可能是因为______，测得UCE≈0时，有可能是因为________。

题3-1图VT1RC+VccRB+uo-CiCo+ui-RL

开路 b. RC开路 c. RB短路 d. RB过小

5．对于题3-1图所示放大电路中，当VCC=12V，RC=2kΩ，集电极电流IC计算值为1mA。用直流电压表测时UCE=8V，这说明______。

a.电路工作正常 b. 三极管工作不正常 c. 电容Ci短路 d. 电容Co短路

&

6.对于题3-1图所示放大电路中，若其他电路参数不变，仅当RB增大时，UCEQ将______；若仅当RC减小时，UCEQ将______；若仅当RL增大时，UCEQ将______；若仅更换一个β较小的三极管时，UCEQ将______；

a.增大 b. 减小 c. 不变 d. 不确定

一、判断题

1、危险品化学品指有爆炸、易燃、毒害、感染、腐蚀、放射性等危险特性，在运输、储存、生产、经营、使用和处置中，容易造成人身伤亡、财产损毁或环境污染而需要特别防护的化学品。( )

2、根据《危险货物分类和品名编号》GB6944—2005，爆炸品指不受外界条件作用就能发生剧烈的化学反应，瞬间产生大量的气体和热量，发生爆炸的物品。( )

3、根据《危险货物分类和品名编号》GB6944—2005，易燃气体是指在20℃和101．3kPa条件下与空气的混合物按体积分数占13％或更少时可点燃的气体：或不论易燃下限如何，与空气混合，燃烧范围体积分数至少为12％的气体。( )

4、根据《危险货物分类和品名编号》GB6944—2005，易燃液体是指在其闪点温度(其闭杯试验闪点高于60．5℃，或其开杯试验闪点高于65．6℃) 时放出易燃蒸汽的液体。( ) 5、根据《危险货物分类和品名编号》GB6944—2005，易燃固体指燃点低，对热、撞击、摩擦敏感，易被外部火源点燃，迅速燃烧，能散发有毒烟雾或有毒气体的固体。( ) 6、根据《危险货物分类和品名编号》GB6944—2005，氧化性物质是指本身可燃，通常能放出氧引起其他物质燃烧的物质。 ( )

7、根据《危险货物分类和品名编号》，有机过氧化物指具有强氧化性，易分解放出氧和热量的物质，对热、震动和摩擦比较敏感。如氯酸铵、高锰酸钾等。( )

8、根据《危险货物分类和品名编号》GB6944—2005，毒害物质指经吞食、吸入或皮肤接触后可能造成死亡或严重受伤或健康损害的物质。 ( )

9、根据《危险货物分类和品名编号》GB6944—2005，腐蚀性物品指通过物理作用使生物组织接触时会造成严重损伤的物质。 ( )

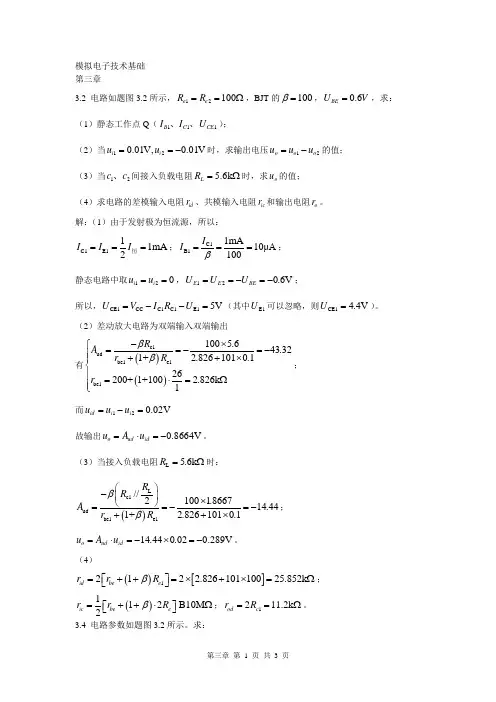

第三章 第 1 页 共 3 页 模拟电子技术基础

第三章

3.2 电路如题图3.2所示，12100eeRR，BJT的100，0.6BEUV，求：

（1）静态工作点Q（111BCCEIIU、、）；

（2）当120.01V,0.01Viiuu时，求输出电压12ooouuu的值；

（3）当12cc、间接入负载电阻5.6kLR时，求ou的值；

（4）求电路的差模输入电阻idr、共模输入电阻icr和输出电阻or。

解：（1）由于发射极为恒流源，所以：

C1E111mA2III恒；C1B11mA10μA100II；

静态电路中取120iiuu，120.6VEEBEUUU；

所以，CE1CCC1C1E15VUVIRU（其中E1U可以忽略，则CE14.4VU）。

（2）差动放大电路为双端输入双端输出

有c1udbe1e1be11005.643.321+2.8261010.126200+1+1002.826k1RArRr；

而120.02Vidiiuuu

故输出0.8664VoudiduAu。

（3）当接入负载电阻L5.6kR时：

Lc1udbe1e1//1001.8667214.441+2.8261010.1RRArR；

14.440.020.289VoudiduAu。

（4）

12122.82610110025.852kidbeerrR；

11210M2icbeerrR；1211.2kodcrR。

3.4 电路参数如题图3.2所示。求： 第三章 第 2 页 共 3 页 （1）单端输出且LR时，2ou？L5.6kR时，2ou？

（2）单端输出时，22uducAA、和CMRK的值；
