电梯基础施工技术交底

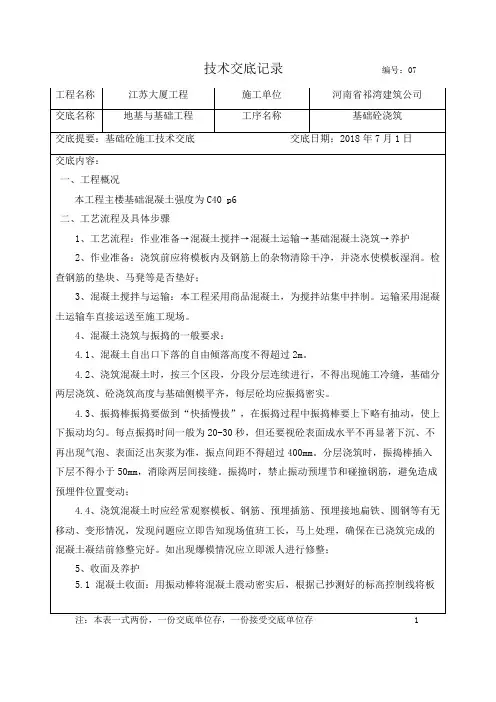

技术交底记录 编号：07

注：本表一式两份，一份交底单位存，一份接受交底单位存 1 工程名称 江苏大厦工程 施工单位 河南省祁湾建筑公司

交底名称 地基与基础工程 工序名称 基础砼浇筑

交底提要：基础砼施工技术交底 交底日期：2018年7月1日

交底内容：

一、工程概况

本工程主楼基础混凝土强度为C40 p6

二、工艺流程及具体步骤

1、工艺流程：作业准备→混凝土搅拌→混凝土运输→基础混凝土浇筑→养护

2、作业准备：浇筑前应将模板内及钢筋上的杂物清除干净，并浇水使模板湿润。检查钢筋的垫块、马凳等是否垫好；

3、混凝土搅拌与运输：本工程采用商品混凝土，为搅拌站集中拌制。运输采用混凝土运输车直接运送至施工现场。

4、混凝土浇筑与振捣的一般要求：

4.1、混凝土自出口下落的自由倾落高度不得超过2m。

4.2、浇筑混凝土时，按三个区段，分段分层连续进行，不得出现施工冷缝，基础分两层浇筑、砼浇筑高度与基础侧模平齐，每层砼均应振捣密实。

4.3、振捣棒振捣要做到“快插慢拔”，在振捣过程中振捣棒要上下略有抽动，使上下振动均匀。每点振捣时间一般为20-30秒，但还要视砼表面成水平不再显著下沉、不再出现气泡、表面泛出灰浆为准，振点间距不得超过400mm。分层浇筑时，振捣棒插入下层不得小于50mm，消除两层间接缝。振捣时，禁止振动预埋节和碰撞钢筋，避免造成预埋件位置变动；

4.4、浇筑混凝土时应经常观察模板、钢筋、预埋插筋、预埋接地扁铁、圆钢等有无移动、变形情况，发现问题应立即告知现场值班工长，马上处理，确保在已浇筑完成的混凝土凝结前修整完好。如出现爆模情况应立即派人进行修整；

5、收面及养护

5.1 混凝土收面：用振动棒将混凝土震动密实后，根据已抄测好的标高控制线将板

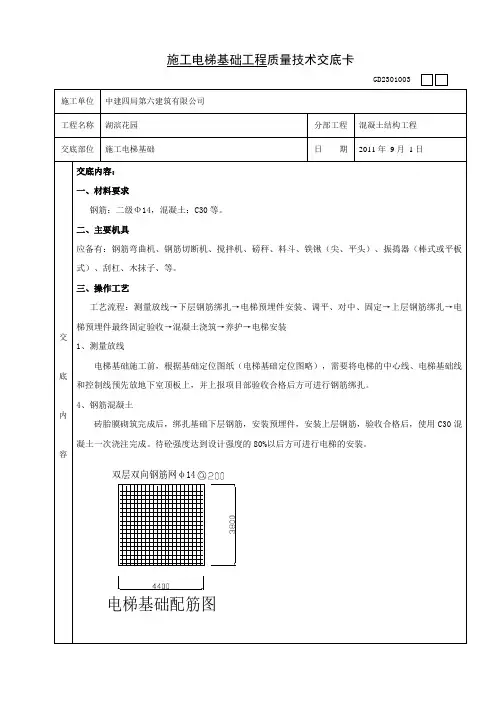

施工电梯基础工程质量技术交底卡

GD2301003

施工单位 中建四局第六建筑有限公司

工程名称 湖滨花园 分部工程 混凝土结构工程

交底部位 施工电梯基础 日 期 2011年 9月 1日

交

底

内

容

交底内容：

一、材料要求

钢筋：二级Φ14，混凝土：C30等。

二、主要机具

应备有：钢筋弯曲机、钢筋切断机、搅拌机、磅秤、料斗、铁锹（尖、平头）、振捣器（棒式或平板式）、刮杠、木抹子、等。

三、操作工艺

工艺流程：测量放线→下层钢筋绑扎→电梯预埋件安装、调平、对中、固定→上层钢筋绑扎→电梯预埋件最终固定验收→混凝土浇筑→养护→电梯安装

1、测量放线

电梯基础施工前，根据基础定位图纸（电梯基础定位图略），需要将电梯的中心线、电梯基础线和控制线预先放地下室顶板上，并上报项目部验收合格后方可进行钢筋绑扎。

4、钢筋混凝土

砖胎膜砌筑完成后，绑扎基础下层钢筋，安装预埋件，安装上层钢筋，验收合格后，使用C30混凝土一次浇注完成。待砼强度达到设计强度的80%以后方可进行电梯的安装。

电梯基础配筋图双层双向钢筋网φ14

施工电梯基础工程质量技术交底卡

GD2301003

施工单位 中建四局第六建筑有限公司

工程名称 湖滨花园 分部工程 混凝土结构工程

交底部位 施工电梯基础 日 期 2011年 9月 1日

四、SC200/200施工升降机（施工电梯）基础设计

1、施工电梯基础采用钢筋混凝土承台基础。

2、基础尺寸为4400×3800×300mm。

第1篇

一、施工前的准备工作

1. 施工图纸审查：仔细审查施工图纸，确保设计符合规范要求，对图纸中的不合理之处提出修改意见。

2. 施工现场勘察：对施工现场进行实地勘察，了解地形、地质、水文等条件，为施工方案提供依据。

3. 施工人员培训：对施工人员进行技术培训，提高其安全意识和施工技能。

4. 施工材料、设备准备：根据施工图纸和施工方案，准备好所需的各种材料和设备。

二、基础施工步骤

1. 地基处理：根据地质条件和施工要求，对地基进行夯实、压实或换填等处理，确保地基的稳定性。

2. 基础垫层：在处理后的地基上铺设垫层，通常采用碎石、水泥、砂等材料，厚度根据设计要求确定。

3. 基础混凝土浇筑：在垫层上搭建模板，按照设计要求进行混凝土浇筑，确保混凝土强度、密实度等指标符合要求。

4. 电梯井道预留：在基础混凝土浇筑过程中，预留电梯井道的尺寸和位置，确保电梯井道与基础连接牢固。

5. 地脚螺栓安装：按照设计要求，在基础混凝土中预埋地脚螺栓，用于固定电梯设备。

6. 地脚螺栓焊接：将地脚螺栓与基础混凝土进行焊接，确保连接牢固。

7. 电梯井道施工：在基础施工完成后，按照设计要求进行电梯井道的施工，包括墙体、顶板等。

8. 电梯设备安装：在电梯井道施工完成后，将电梯设备安装到位，并进行调试。

三、施工质量控制

1. 材料质量：严格控制施工材料的质量，确保符合设计要求和规范标准。 2. 施工工艺：严格按照施工工艺进行施工，确保施工质量。

3. 施工安全：加强施工现场安全管理，确保施工人员的安全。

4. 检验检测：对施工过程中的关键环节进行检验检测，确保施工质量。

5. 施工记录：详细记录施工过程中的各项数据，为后期维护提供依据。

四、施工注意事项

1. 施工过程中，注意保护地基，避免地基变形。

2. 在基础混凝土浇筑过程中，注意混凝土的振捣，确保混凝土密实。

3. 电梯井道施工过程中，注意井道的垂直度和水平度。

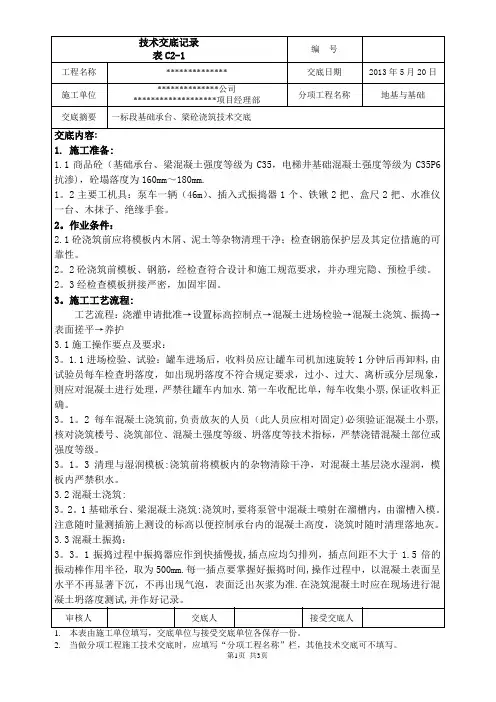

技术交底记录

表C2-1 编 号

工程名称 ************** 交底日期 2013年5月20日

施工单位 **************公司

*******************项目经理部 分项工程名称 地基与基础

交底摘要 一标段基础承台、梁砼浇筑技术交底

审核人 交底人 接受交底人

1. 本表由施工单位填写，交底单位与接受交底单位各保存一份。

2. 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

第1页 共3页 交底内容:

1. 施工准备:

1.1商品砼（基础承台、梁混凝土强度等级为C35，电梯井基础混凝土强度等级为C35P6抗渗)，砼塌落度为160mm～180mm.

1。2主要工机具：泵车一辆（46m）、插入式振捣器1个、铁锹2把、盒尺2把、水准仪一台、木抹子、绝缘手套。

2。作业条件：

2.1砼浇筑前应将模板内木屑、泥土等杂物清理干净；检查钢筋保护层及其定位措施的可靠性。

2。2砼浇筑前模板、钢筋，经检查符合设计和施工规范要求，并办理完隐、预检手续。

2。3经检查模板拼接严密，加固牢固。

3。施工工艺流程:

工艺流程：浇灌申请批准→设置标高控制点→混凝土进场检验→混凝土浇筑、振捣→表面搓平→养护

3.1施工操作要点及要求：

3。1.1进场检验、试验：罐车进场后，收料员应让罐车司机加速旋转1分钟后再卸料,由试验员每车检查坍落度，如出现坍落度不符合规定要求，过小、过大、离析或分层现象，则应对混凝土进行处理，严禁往罐车内加水.第一车收配比单，每车收集小票,保证收料正确。

3。1。2每车混凝土浇筑前,负责放灰的人员（此人员应相对固定)必须验证混凝土小票,核对浇筑楼号、浇筑部位、混凝土强度等级、坍落度等技术指标，严禁浇错混凝土部位或强度等级。

3。1。3清理与湿润模板:浇筑前将模板内的杂物清除干净，对混凝土基层浇水湿润，模板内严禁积水。

3.2混凝土浇筑:
