亭廊工程施工方案

（建筑工程管理）转运站及皮带廊工程施工方案

1#、17#转运站机皮带廊钢结构工程

（安钢3#烧结机工程外围配套第二原料仓改造项目）

河南鸿宸建设XX公司

2010年10月13日

目录

一、 编制依据

二、 工程简介

三、 施工部署

四、 钢结构制作施工

五、 钢结构安装施工

六、 施工进度计划

七、 确保文明、安全施工保证措施

八、 质量保证措施

壹、编制依据

1.招标文件。

2.各种施工技术规范及关联文件。

3、按照业主的要求目标及合同文件的要求进行编制。

4、根据我公司的技术、装备、人员素质等条件采取科学的方法、先进的管理、优化的配置、完善的措施进行编制。

5、根据本工程特点采取合理的施工方案和施工管理措施进行编制。 二、工程简介

本工程为安钢3#烧结机工程外围配套第二原料场改造项目，包括G108、G205B皮带廊钢结构，G107、G205A皮带廊局部钢结构，以及G204皮带廊、18#转运站钢结构改造部分。

总工程量约为：600吨。

三、施工组织和机构

3.1项目组织机构及管理

⑴钢结构项目经理部组织机构

⑵钢结构安装经理部职能如下：

①成立以项目经理为核心的安装项目经理部。 业主

项目经理

安装专业 ②成立以项目总工程师为首的钢结构施工技术小组，负责研究解决设计、制作、安装过程中可能出现的重大技术问题。

③安装项目经理部主要职能包括：

a．编制本工程施工质量计划。

b．编制施工组织设计、单项工程施工专项方案。

c.协助总包单位落实各项现场准备工作。

d.解决钢结构图纸中的壹切问题，负责落实图纸变更、技术洽商。

e.解决钢结构施工中的技术问题。

f.制定且控制钢结构施工中各项施工进度计划。

g.制作、安装过程的质量控制和检测。

h.负责钢结构技术资料收集管理工作。

i.于施工中和各方密切配合，提供良好服务。

j.定期参加和业主、监理单位组织的工程协调会，及时解决施工中出现的各种问题。

k.加强图纸细化工作。利用CAD技术对钢结构施工进行图纸节点细化。

钢结构景观廊架施工方案

1. 简介

钢结构景观廊架是一种用于创建景观通道和观景平台的结构。它具有良好的承载能力、耐久性和美观性，是现代城市景观设计中常见的元素之一。本文档将介绍钢结构景观廊架的施工方案。

2. 施工材料和工具

在进行钢结构景观廊架的施工前，需要准备以下材料和工具：

• 钢结构构件：包括钢柱、钢梁、钢板等。

• 钢焊接材料：包括焊条、焊丝等。

• 混凝土：用于地基基础的施工。

• 打桩工具：用于打入地基桩的工具，包括打桩机、桩头等。

• 墙体支撑材料：用于支撑施工过程中的临时墙体。

• 手动工具：切割机、砂轮机、电钻等。

• 安全设备：安全帽、护目镜、防尘口罩、安全绳等。 3. 施工流程

钢结构景观廊架施工的流程一般包括以下几个步骤：

3.1 地基基础施工

地基基础是钢结构景观廊架的基础，它需要具备足够的承载能力和稳定性。地基基础施工的主要步骤包括：

1. 确定地基基础的位置和尺寸，根据设计要求进行测量和标定。

2. 打桩：使用打桩机将地基桩打入地面，确保桩的深度和稳定性。

3. 浇筑混凝土：在地基桩的顶部浇筑一定厚度的混凝土，形成地基基础。

3.2 钢结构构件制造和加工

钢结构构件是构成景观廊架的关键部分，其制造和加工需要按照设计要求进行。具体步骤如下：

1. 制定钢结构构件的制造工艺和加工图纸。

2. 根据图纸要求，选取适当的钢材进行切割和修整。

3. 使用焊接设备将钢材进行焊接，确保焊接点的强度和牢固性。

4. 进行钢结构构件的表面处理，如打磨、喷漆等。 3.3 钢结构构件安装

钢结构构件安装是将制造好的构件组装成完整的景观廊架的过程。具体步骤如下：

1. 根据设计要求，将钢结构构件运至施工现场。

2. 按照设计图纸和施工方案，进行构件的预拼装和标志。

3. 使用吊装设备将构件吊装到指定位置，并进行精确调整和固定。

4. 确保安装的构件之间的连接牢固，使用螺栓、焊接等方式进行固定。

页眉内容

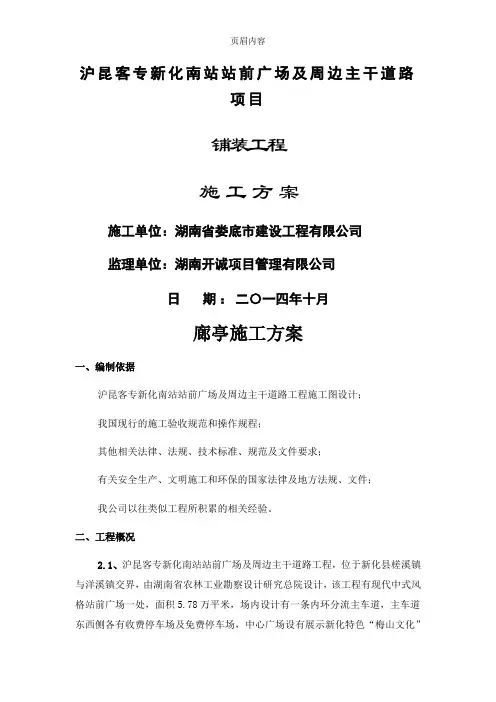

沪昆客专新化南站站前广场及周边主干道路项目

铺装工程

施 工 方 案

施工单位：湖南省娄底市建设工程有限公司

监理单位：湖南开诚项目管理有限公司

日 期：二〇一四年十月

廊亭施工方案

一、编制依据

沪昆客专新化南站站前广场及周边主干道路工程施工图设计；

我国现行的施工验收规范和操作规程；

其他相关法律、法规、技术标准、规范及文件要求；

有关安全生产、文明施工和环保的国家法律及地方法规、文件；

我公司以往类似工程所积累的相关经验。

二、工程概况

2.1、沪昆客专新化南站站前广场及周边主干道路工程，位于新化县槎溪镇与洋溪镇交界，由湖南省农林工业勘察设计研究总院设计，该工程有现代中式风格站前广场一处，面积5.78万平米，场内设计有一条内环分流主车道，主车道东西侧各有收费停车场及免费停车场，中心广场设有展示新化特色“梅山文化”页眉内容

和新化现代化发展为主题的大型雕塑。本次项目正处于沪昆客专新化南站的建设范围之内，沪昆客专新化南站的建设，拉近了新化与东西各城市之间的联系，拓展了旅游资源的辐射性，给新化、娄底市以及整个湖南的经济发展造就了一条发展廊道。

2.2、本工程最大特点是工期要求特别紧，工程量大，这样给我们在工期及工程进度上给了极大挑战，因此必须合理规划施工步骤，优化资源配置，狠抓重点，突破难点，统筹规划，合理安排施工顺序，保持均衡生产。增加机械设备的大量投入以及各工种的衔接要求高，必须事先考虑充分、准备充分。

三、施工准备

3.1、材料准备

，将合格的材料运至工地仓库，妥善保管，计算出本通道所需材料，根据项目部材料领用程序，由施工员、材料员签字，方可出库，运至施工现场；

；

3.2、测量准备

，作为施工控制点；

，放样廊亭中轴线、开挖线，向施工员进行技术交底工作；开挖后，放样廊亭的中轴线、平面位置、基底高程；

，经常检查各部位的轴线位置、高程、尺寸等。

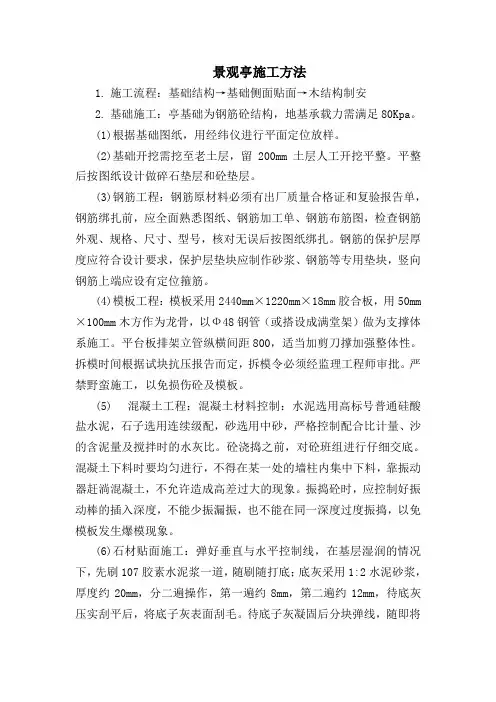

景观亭施工方法

1. 施工流程：基础结构→基础侧面贴面→木结构制安

2. 基础施工：亭基础为钢筋砼结构，地基承载力需满足80Kpa。

(1)根据基础图纸，用经纬仪进行平面定位放样。

(2)基础开挖需挖至老土层，留200mm土层人工开挖平整。平整后按图纸设计做碎石垫层和砼垫层。

(3)钢筋工程：钢筋原材料必须有出厂质量合格证和复验报告单，钢筋绑扎前，应全面熟悉图纸、钢筋加工单、钢筋布筋图，检查钢筋外观、规格、尺寸、型号，核对无误后按图纸绑扎。钢筋的保护层厚度应符合设计要求，保护层垫块应制作砂浆、钢筋等专用垫块，竖向钢筋上端应设有定位箍筋。

(4)模板工程：模板采用2440mm×1220mm×18mm胶合板，用50mm×100mm木方作为龙骨，以Ф48钢管（或搭设成满堂架）做为支撑体系施工。平台板排架立管纵横间距800，适当加剪刀撑加强整体性。拆模时间根据试块抗压报告而定，拆模令必须经监理工程师审批。严禁野蛮施工，以免损伤砼及模板。

(5) 混凝土工程：混凝土材料控制：水泥选用高标号普通硅酸盐水泥，石子选用连续级配，砂选用中砂，严格控制配合比计量、沙的含泥量及搅拌时的水灰比。砼浇捣之前，对砼班组进行仔细交底。混凝土下料时要均匀进行，不得在某一处的墙柱内集中下料，靠振动器赶淌混凝土，不允许造成高差过大的现象。振捣砼时，应控制好振动棒的插入深度，不能少振漏振，也不能在同一深度过度振捣，以免模板发生爆模现象。

(6)石材贴面施工：弹好垂直与水平控制线，在基层湿润的情况下，先刷107胶素水泥浆一道，随刷随打底；底灰采用1:2水泥砂浆，厚度约20mm，分二遍操作，第一遍约8mm，第二遍约12mm，待底灰压实刮平后，将底子灰表面刮毛。待底子灰凝固后分块弹线，随即将已湿润的块材抹上厚度为2-3mm的素水泥浆，内掺水重20%的107胶进行镶贴，用木锤轻敲，用靠尺找平找直。：全部石材安装完毕后，清除所有余浆痕迹，用麻布擦洗干净，并按石板颜色调制色浆嵌缝。
