模拟电子技术基础实验报告
**:* * *
学号：**********
日期：2015。12.21
实验1:单极共射放大器
实验目的：
对于单极共射放大电路，进行静态工作点与输入电阻输出电阻的测量。
实验原理：
静态工作点的测量是指在接通电源电压后放大器输入端不加信号（通过隔直电容将输入端接地)时，测量晶体管集电极电流ICQ和管压降VCEQ.其中集电极电流有两种测量方法。
直接法：将万用表传到集电极回路中.
间接法：用万用表先测出RC两端的电压，再求出RC两端的压降,根据已知的RE的阻值，计算ICQ。
输出波底失真为饱和失真，输出波顶失真为截止失真.
电压放大倍数即输出电压与输入电压之比。
输入电阻是从输入端看进去的等效电阻，输入电阻一般用间接法进行测量.
输出电阻是从输出端看进去的等效电阻，输出电阻也用间接法进行测量.
实验电路：
实验仪器：
(1) 双路直流稳压电源一台.
(2) 函数信号发生器一台。
(3) 示波器一台。
(4) 毫伏表一台。
(5) 万用表一台。
(6) 三极管一个.
(7) 电阻各种组织若干。
(8) 电解电容10uF两个,100uF一个。
(9) 模拟电路试验箱一个。
实验结果：
经软件模拟与实验测试，在误差允许范围内，结果基本一致。
理论估计值 实际测量值
参数 VI VO AV RI RO VI VO AV RI RO
负载开路 99.55m 1675 16。83 4053 1992 99.43m 16.65 16.7 4067 1998
RL=2k欧 99。55m 839 8.43 4053 1993 99。44m 8.27 8.41 4059 2002
实验2:共射放大器的幅频相频
实验目的：
测量放大电路的频率特性。
实验原理:
放大器的实际信号是由许多频率不同的谐波组成的，只有当放大器对不同频率的放大能力相同时,放大的信号才不失真。但实际上，放大器的交流放大电路含有耦合电容、旁路电容、分布电容和晶体管极间电容等电抗原件，即使得放大倍数与信号的频率有关,此关系为频率特性。
实验一---常用电子仪器，仪表的使用 1.仪器的使用
2.测电阻
3.测电压
实验二---晶体管单管放大电路的测试
实验三---电压串联负反馈放大电路验证
实验四---集成运算放大器的线性应用验证 1.反相比例运算电路
2.反相加法运算电路
3.同相比例运算电路
实验五---集成运算放大器的非线性验证 1.测电压降
2.电压跟随器
3.电压比较器
4.过零比较器
5.滞回比较器
6.方波发生器
7.三角波方波发生器
实验六---集成运算放大器的应用设计 1.反相比例运算电路
2.反相加法运算电路
3.同相比例运算电路
4.三角波方波发生器
5.放大-1000倍反相比例运算电路

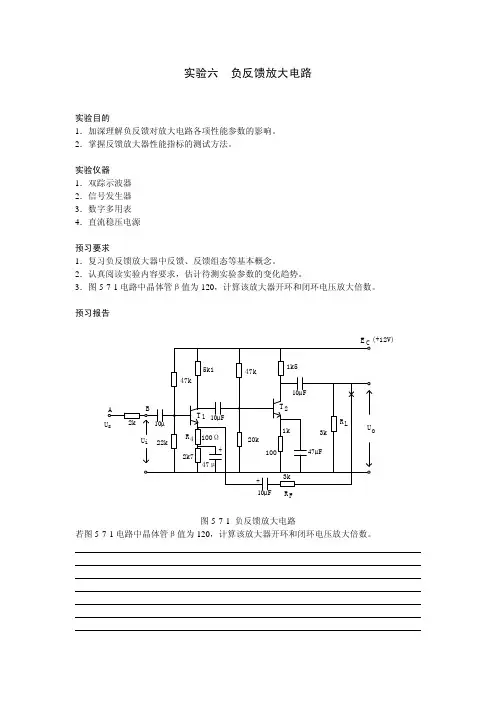

实验四 负反馈放大器
一. 实验目的
1．加深理解负反馈对放大器性能的影响。
2．学会测量放大器的输入电阻、输出电阻以及电压放大倍数。
二. 预习要求
1．复习教科书中有关负反馈的内容，负反馈放大器的工作原理。
2．掌握输入、输出电阻的测量方法、测量步骤。
三. 实验原理
放大器加入负反馈后，由于反馈信号是削弱输入信号的，结果将使放大倍数降低，但却提高了放大倍数的稳定性、扩展了通频带、减小了非线性失真、并能抑制干扰和噪声，变换放大器的输入和输出电阻等。
1．负反馈对放大器放大倍数的影响
iX diX 基本放大器 oX
负反馈放大器由基本放大器和反馈网络组成， fX A
如图1所示。 反馈网络
图中的X表示信号，它即可代表电压又可 ofXFX F
代表电流，箭头表示信号传输的方向。反馈网络 图1 负反馈放大器的组成框图
从输出信号oX中取出反馈信号fX，使fX与外加输入信号iX相叠加，得到净输入信号diX。对于负反馈来说： diX= iX-fX （1）
上式中，iX与fX的相位相同，故diX iX。从图中可以看出，基本放大器（无反馈时）的放大倍数A（开环放大倍数）和反馈网络的反馈系数F分别为：
dioXXA （2）
ofXXF （3） 反馈放大器的放大倍数fA（闭环放大倍数）为：
iofXXA （4）
