学生实验报告

院别 电子信息学院 课程名称 电子技术实验

班级 无线技术12 实验名称 实验四 负反馈放大电路

姓名 Alvin 实验时间 2014年3 月27 日

学号 33 指导教师 文毅

报 告 内 容

一、实验目的和任务

1. 观察负反馈对放大电路性能的影响;

2. 熟练运用放大电路增益、输入电阻、输出电阻、幅频特性的测量方法;

3. 加深对负反馈放大电路的原理和分析方法的理解。

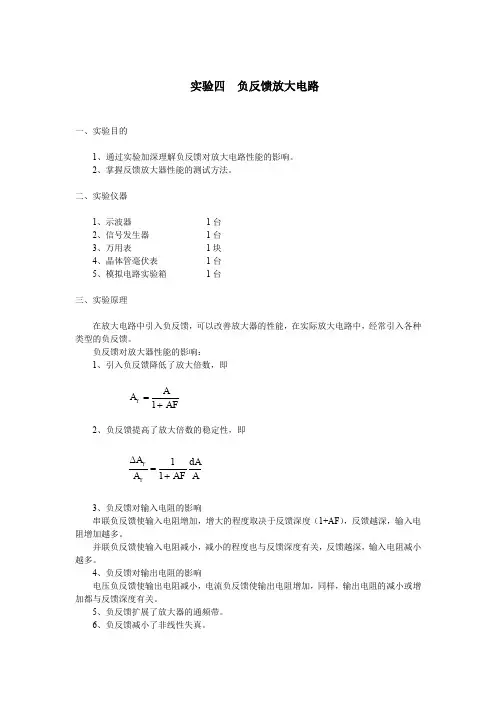

二、实验原理介绍

电路原理图如图4-1所示。反馈网络由Rf、Cf、Ref构成,在放大电路中引入了电压串联负反馈,反馈信号是Uf 。在实验四中已测量了基本放大电路的有关性能参数,在本实验中将测量反馈放大电路的性能参数,观察负反馈对放大电路性能的影响,验证有关的电路理论。

R1 5.1kR2 51R3 33kR4 24kRc1 5.1kRef

Re1 1.8kRf 3kRe2 1.8kR5 47kR6 20kRc2 3kRL 1.5kRp680kC110uCe110uC210uC310uCe210uC610uUs +12v Uo Ui100

图4-1 负反馈放大电路

图4-1中,反馈系数为:

fefefofuuRRRUUF (4-1) 反馈放大电路的电压放大倍数Auuf、输入电阻Rif、输出电阻Rof、下限频率fLf、上限频率fHf与基本放大电路的有关参数的关系分别如下:

uuuuuuuufAF1AA (4-2)

iuuuuifR)AF1(R (4-3)

)AF1/(RRuuuuoof (4-4)

)AF1/(ffuuuuLLf (4-5)

HuuuuHff)AF1(f (4-6)

反馈深度为: 1+FuuAuu

对负反馈来说,(1+FuuAuu)>1

其中,Auu、Ri、Ro、fL、fH分别为基本放大电路(图4-1)的电压放大倍数、输入电阻、输出电阻、下限频率和上限频率。可见,电压串联负反馈使得放大电路的电压放大倍数的绝对值减小,输入电阻增大,输出电阻减小;负反馈还对放大电路的频率特性产生影响,使得电路的下限频率降低、上限频率升高,起到扩大通频带、改善频响特性的作用。

此外,电压串联负反馈还能提高放大电路的电压放大倍数的稳定性、减小非线性失真。这些都可以通过实验来验证。

基本放大电路的电压放大倍数的相对变化量与负反馈放大电路的电压放大倍数的相对变化量的关系可以用下式来表示:

uuuuuuuuuufuufAdAAF11AdA (4-7)

三、实验内容和数据记录

1.负反馈放大器开环和闭环放大倍数的测试

(1)开环电路

①按图4-1接线,RF先不接入。

②输入端接入Vi=lmV, f=lKHz的正弦波(注意输入lmV信号采用输入端衰减法见实验二)。调整接线和参数使输出不失真且无振荡(参考实验三方法)。

③按表4.1要求进行测量并填表。

④根据实测值计算开环放大倍数 。

(2).闭环电路

①接通Rf 。

②按表4.1要求测量并填表,计算Avf。 ③根据实测结果,验证Avf≈F1。

表4.1

RL(KΩ) Vi(mV) V0(mV) AV(Avf)

开环 ∞ 1 1360 1360

1K5 1 480 480

闭环 ∞ 1 33 33

1K5 1 32 32

2.负反馈对失真的改善作用

(1)将图4.1电路开环,逐步加大Ui的幅度,使输出信号出现失真(注意不要过份失真)记录失真波形幅度。

(2)将电路闭环,观察输出情况 。

(3)画出上述各步实验的波形图。

开环失真 闭环改善

3.测放大电路频率特性

(1)将图4.1电路先开环,选择输入端接入Ui=lmV, f=lKHz的正弦波,使输出信号在示波器上有满幅正弦波显示。

(2)保持输入信号幅度不变逐步增加频率,直到波形减小为原来的70%,此时信号频率即为放大电路fH。

(3)条件同上,但逐渐减小频率,测得fL。

(4)将电路闭环,重复1~3步骤,并将结果填入表4.2。 表4.2

fH(Hz) fL(Hz)

开环 138K 380

闭环 3.3M 246

四、实验结论与心得

1.电路加入负反馈,放大倍数大大降低,由开环的1000多倍降到闭环的30多倍。

2.由实验内容(2)可知,引入负反馈,对失真有所改善,以上两个图的对比可知。

3.Auf≈1/F成立。

成绩 教师签名 批改时间 年 月 日
