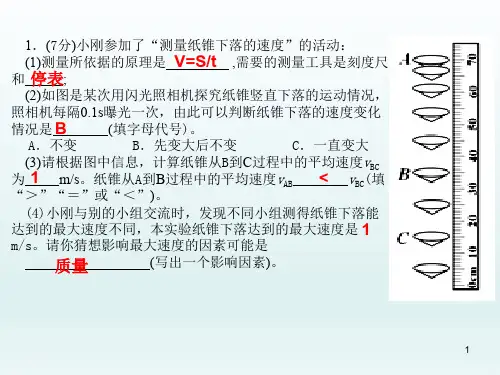

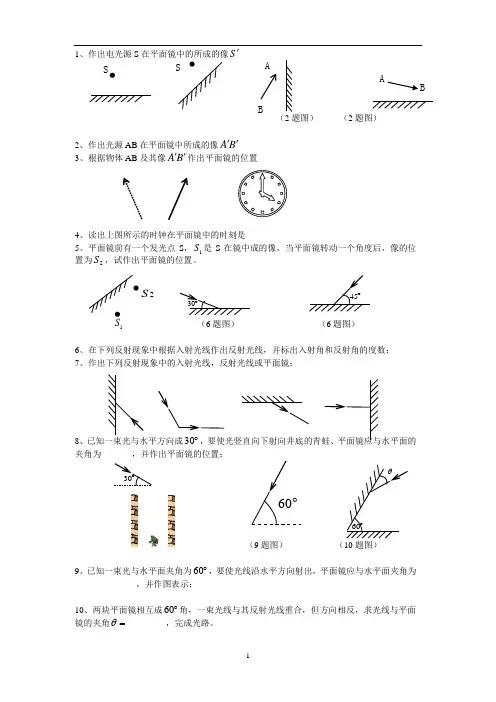

1 1、作出电光源S在平面镜中的所成的像S
（2题图） （2题图）
2、作出光源AB在平面镜中所成的像BA
3、根据物体AB及其像BA作出平面镜的位置
4、读出上图所示的时钟在平面镜中的时刻是__________
5、平面镜前有一个发光点S，1S是S在镜中成的像，当平面镜转动一个角度后，像的位置为2S，试作出平面镜的位置。
（6题图） （6题图）
6、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；
7、作出下列反射现象中的入射光线，反射光线或平面镜；
8、已知一束光与水平方向成30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置；
（9题图） （10题图）
9、已知一束光与水平面夹角为60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；
10、两块平面镜相互成60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角_________，完成光路。
S S
A B A
B
2S1S3045306060
2 11、作出点光源S通过平面镜照亮A点的光路；
（12题图）
12、已知点光源S及其在平面镜中的像点S，入射光线SA，作出平面镜并把光路补充完整；
1

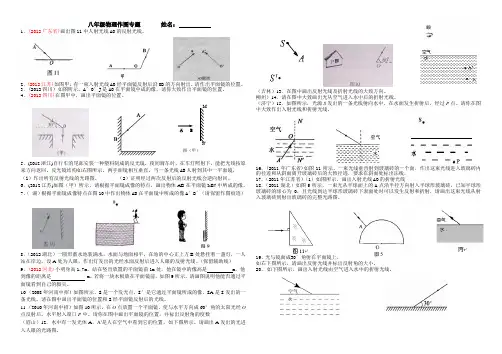

八年级物理作图专题
班级：_______ 姓名： 分数:___________
1、(2012广东省)画出图11中入射光线AO的反射光线。
2、(2012江苏)如图甲，有一束入射光线AO经平面镜反射后沿OB的方向射出，请作出平面镜的位置。
3、(2012四川）如图所示，A′O′J是AO在平面镜中成的像，请你大致作出平面镜的位置。
4、(2012四川)在图甲中，画出平面镜的位置。
5、光线按原来方向返回。反光镜结构如右图所示，两手面镜相互垂直，当一条光线AB人射到其中一平面镜，
（l）作出所有反射光线的光路图。 （2）证明经过两次反射后的反射光线会逆向射回。 6、(2012江苏)如图（甲）所示，请根据平面镜成像的特点，画出物体AB在平面镜MN中所成的像。
7、（ 湖）根据平面镜成像特点在图10中作出物体AB在平面镜中所成的像A′B′（请保留作图痕迹）
8、（2012湖北）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经水面反射后进入人眼的反射光线。（保留辅助线）
9、 (2012河北)小明身高1.7m，站在竖直放置的平面镜前1m处，他在镜中的像高是
m，他到像的距离是 m。若将一块木板放在平面镜前，如图9所示，请画图说明他能否通过平面镜看到自己的脚尖。 图（甲） M
N AB 2
10、（2008年河南中招）如图所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。请在图中画出平面镜的位置和S经平面镜反射后的光线。
11、（2010年河南中招）如图10所示，在O点放置一个平面镜，使与水平方向成60°角的太阳光经O点反射后，水平射入窗口P中。请你在图中画出平面镜的位置，并标出反射角的度数
12、（眉山）水中有一发光体A，A′是人在空气中看到它的位置，如下图所示。请画出A发出的光进入人眼的光路图。
八年级物理作图专题 姓名：
1．(2012广东省)画出图11中人射光线AO的反射光线。
2．(2012江苏)如图甲，有一束入射光线AO经平面镜反射后沿OB的方向射出，请作出平面镜的位置。
3．(2012四川）如图所示，A′O′J是AO在平面镜中成的像，请你大致作出平面镜的位置。
4．(2012四川)在图甲中，画出平面镜的位置。
5．(2012浙江)自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能把光线按原来方向返回。反光镜结构如右图所示，两手面镜相互垂直，当一条光线AB人射到其中一平面镜，
（l）作出所有反射光线的光路图。 （2）证明经过两次反射后的反射光线会逆向射回。
6．(2012江苏)如图（甲）所示，请根据平面镜成像的特点，画出物体AB在平面镜MN中所成的像。
7．（ 湖）根据平面镜成像特点在图10中作出物体AB在平面镜中所成的像A′B′（请保留作图痕迹）
8．（2012湖北）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经水面反射后进入人眼的反射光线。（保留辅助线）
9．(2012河北)小明身高1.7m，站在竖直放置的平面镜前1m处，他在镜中的像高是 m，他到像的距离是 m。若将一块木板放在平面镜前，如图9所示，请画图说明他能否通过平面镜看到自己的脚尖。
10.（2008年河南中招）如图所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。请在图中画出平面镜的位置和S经平面镜反射后的光线。
11.（2010年河南中招）如图10所示，在O点放置一个平面镜，使与水平方向成60°角的太阳光经O点反射后，水平射入窗口P中。请你在图中画出平面镜的位置，并标出反射角的度数
（眉山）12．水中有一发光体A，A′是人在空气中看到它的位置，如下图所示。请画出A发出的光进入人眼的光路图。

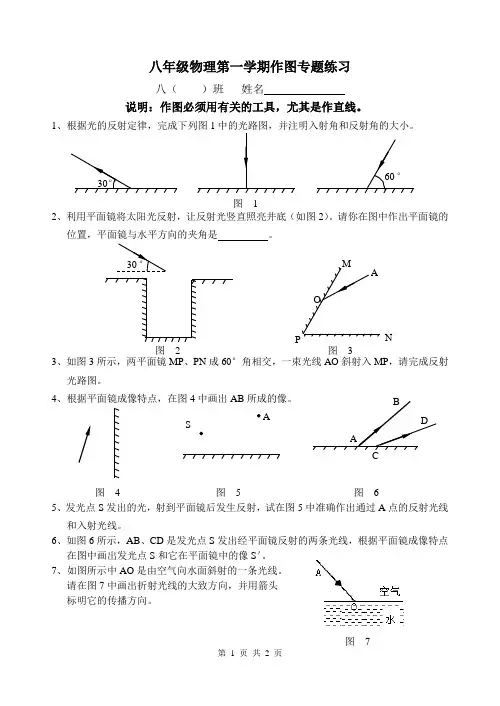

第 1 页 共 2 页 图 7 八年级物理第一学期作图专题练习
八（ ）班 姓名
说明：作图必须用有关的工具，尤其是作直线。
1、根据光的反射定律，完成下列图1中的光路图，并注明入射角和反射角的大小。
2、利用平面镜将太阳光反射，让反射光竖直照亮井底（如图2）。请你在图中作出平面镜的位置，平面镜与水平方向的夹角是 。
3、如图3所示，两平面镜MP、PN成60°角相交，一束光线AO斜射入MP，请完成反射光路图。
4、根据平面镜成像特点，在图4中画出AB所成的像。
5、发光点S发出的光，射到平面镜后发生反射，试在图5中准确作出通过A点的反射光线和入射光线。
6、如图6所示，AB、CD是发光点S发出经平面镜反射的两条光线，根据平面镜成像特点在图中画出发光点S和它在平面镜中的像S＇。
7、如图所示中AO是由空气向水面斜射的一条光线。
请在图7中画出折射光线的大致方向，并用箭头
标明它的传播方向。
30° 60°图
1
30°图 2 M
P N O
图 3 A
图 6 A B
C D A S
图 5 图 4 第 2 页 共 2 页 图 11 8、图8中，一束光沿OA方向从水中射向空气中，画出它的反射光线和折射光线。
9、画出图9中入射光线透过玻璃砖，再进入空气中的大致光路图。
10、画出图10中入射光线透过三棱镜，再进入空气中的大致光路图。
11、请在图11中画出入射光线或折射光线。
12、在图12的方框中填入一个．．适当的光学元件。
13、如图13所示，AO是入射光线，OB是其经过某一光学元件后的出射光线，请你在学过
的光学元件中任选两种，在甲、乙两图上分别用作图法确定它们的位置。
14、如图14所示，S为一点光源，AB是一根木棒，CD是竖直的墙壁，请在图中画出这根木棒的影子区域，并用斜线表示。 O
A
水 玻璃
图 8 图 9 图 10
