电工电子实验教学中心
学生实验报告
—学年第一学期
实验课程电路分析实验
实验室电子技术实验室二实验地点东区一教518
学号
姓名
整体结构显示屏1)交直流电压测量
（1）将红表笔插入VΩ插孔,黑表笔插入COM 插孔。
（2）将功能开关置于V 量程档。
并将测试表笔并联在被测元件两端。
2)交直流电流测量
（1）将红表笔插入mA 或A 插孔,黑表笔插入COM 插孔。（2）将功能开关置A量程。
（3）表笔串联接入到待测负载回路里。
3)电阻测量
（1）将红表笔插入VΩ插孔,黑表笔插入COM插孔。
（2）将功能开关置于Ω量程。
（3）将测试表笔并接到待测电阻上
4)二极管和蜂鸣通断测量
（1）将红表笔插入VΩ插孔,黑色表笔插入“COM ”插孔。
图1.1.8 理想电压源的伏安特性测试电路
接入直流稳压电源，调U S=5V，由大到小改变电阻R2的阻值，使其分别等于590Ω、470Ω、320Ω、270Ω、200Ω、100Ω，将相应的电压、电流数值记入表1-1-4中。
3. 测定实际电压源的伏安特性
首先选取一个51Ω的电阻作为直流稳压电源的阻Ro，与稳压电源串联组成一个实际电压源模型，其实验电路如图1.1.9所示。
改变负载电阻R的值，测量电压、电流，数据填入表1-1-5中。
图1.1.9 实际电压源的伏安特性测试电路
六、数据处理

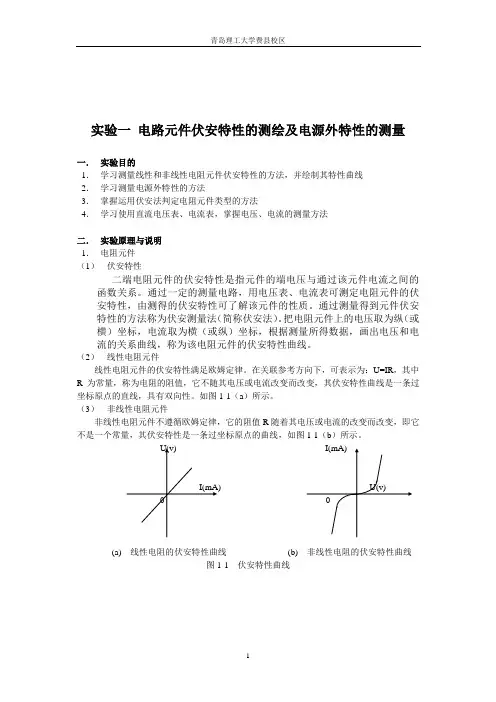

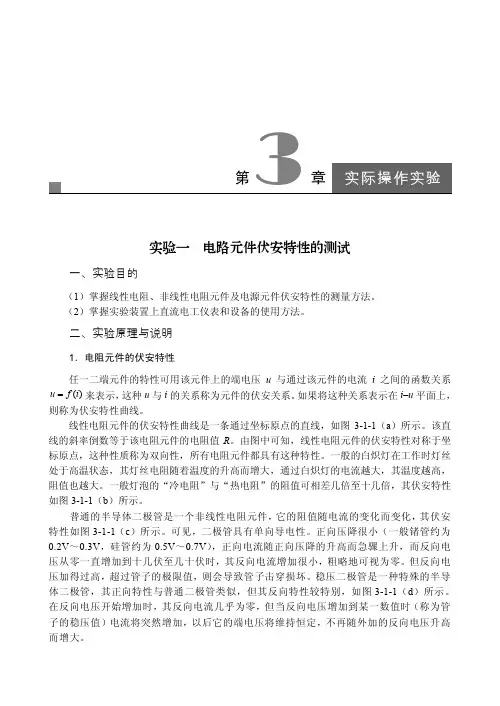

1、表1-1-1 线性电阻测量数据记录
U0 2 4 6 8
(V
)
(I
)
mA
2、表1-1-4 理想电压源测量数据记录
)Ω(
R开路590 470 320 270 200 100
2
(V
U
)
mA
(I
)
3、表1-1-5 实际电压源测量数据记录
R开路590 470 320 270 200 100 )Ω(
2
)
U
(V
mA
(I
)
七、思考题
1、以下是用伏安法测量电阻的两种不同接线方法，为使得测量结果更准确，选择哪种测量方法更好些？为什么？（提示：可以从R值较小和R值很大两种情况分析）
