4017中文资料

74HC245中文资料

默认分类 2009-11-12 18:32 阅读131 评论0

字号： 大 中 小

产品简介

74HC245N，8路总线收发器，具有三态输出

型号标识 / 参数

74HC245N型号标识及主要参数：

74HC245N 型号标识

74HC 产品系列

245 基本型号

N 封装类型，DIP

74HC245N 主要参数

电压 2.0～6.0 V

驱动电流 +/- 7.8 mA

传输延迟 7 ns@5V

逻辑电平 CMOS

74HC245 概述

74HC245是一款高速CMOS器件，74HC245引脚兼容低功耗肖特基TTL（LSTTL）系列。

74HC245八路收发器在发送和接收两个方向上都具有正相三态总线兼容输出。74HC245的输出使能端（OE）用于实现轻松级联，而发送/接收端（DIR）用于控制方向。OE控制输出，使得总线被有效的隔离。

74HC245与74HC640逻辑功能相似，但74HC245具有原码（正相）输出。 74HC245 参数

74HC245 基本参数

电压 2.0～6.0V

驱动电流 +/-7.8 mA

传输延迟 7 ns@5V

74HC245 其他特性

逻辑电平 CMOS

功耗考量 低功耗或电池供电应用

74HC245 封装与引脚

SO20, SSOP20, DIP20, TSSOP20

74HC245 特性

 八路双向总线接口

 正相三态输出

 可选多种封装类型

 兼容JEDEC标准no.7A

 ESD保护

o HBM EIA/JESD22-A114-B超过2000 V

o MM EIA/JESD22-A115-A超过200 V  温度范围

o -40～+85 ℃

o -40～+125 ℃

74HC245 参数

74HC245 基本参数

电压 2.0～6.0V

驱动电流 +/-7.8 mA

LM358中文资料

图1 DIP塑封引脚图引脚功能

图2 圆形金属壳封装管脚图

图3 内部电路原理图

lm358中文资料

LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，

适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工

作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益

模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。

LM358的封装形式有塑封8引线双列直插式和贴片式。

特性(Features)：

＊内部频率补偿。 ＊直流电压增益高(约100dB) 。

＊单位增益频带宽(约1MHz) 。

＊电源电压范围宽：单电源(3—30V)；双电源(±1.5一±15V) 。

＊低功耗电流，适合于电池供电。

＊低输入偏流。

＊低输入失调电压和失调电流。

＊共模输入电压范围宽，包括接地。

＊差模输入电压范围宽，等于电源电压范围。

＊输出电压摆幅大（0至Vcc-1.5V) 。

参数

输入偏置电流45 nA

输入失调电流50 nA

输入失调电压2.9mV

输入共模电压最大值VCC~1.5 V

共模抑制比80dB

电源抑制比100dB

LM358应用电路图：

图4 直流耦合低通RC有源滤波器

图5 LED驱动器 图6 TTL驱动电路

图7 RC有源带通滤波器

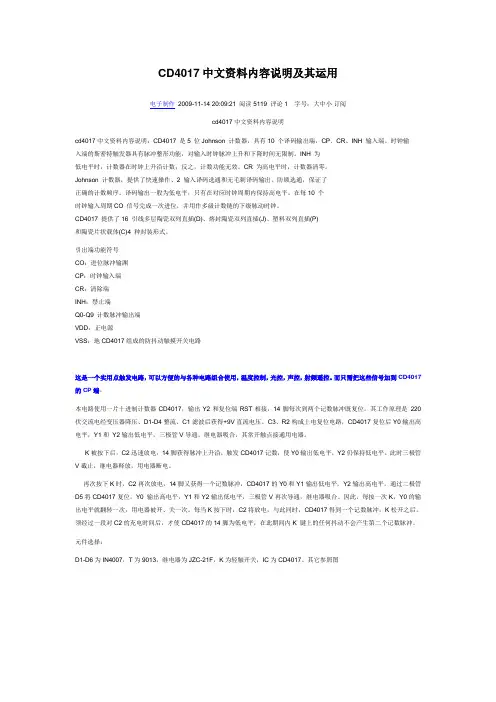

CD4017中文资料内容说明及其运用

电子制作 2009-11-14 20:09:21 阅读5119 评论1 字号：大中小 订阅

cd4017中文资料内容说明

cd4017中文资料内容说明：CD4017 是5 位Johnson 计数器，具有10 个译码输出端，CP、CR、INH 输入端。时钟输

入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。INH 为

低电平时，计数器在时钟上升沿计数；反之，计数功能无效。CR 为高电平时，计数器清零。

Johnson 计数器，提供了快速操作、2 输入译码选通和无毛刺译码输出。防锁选通，保证了

正确的计数顺序。译码输出一般为低电平，只有在对应时钟周期内保持高电平。在每10 个

时钟输入周期CO 信号完成一次进位，并用作多级计数链的下级脉动时钟。

CD4017 提供了16 引线多层陶瓷双列直插(D)、熔封陶瓷双列直插(J)、塑料双列直插(P)

和陶瓷片状载体(C)4 种封装形式。

引出端功能符号

CO：进位脉冲输渊

CP：时钟输入端

CR：清除端

INH：禁止端

Q0-Q9 计数脉冲输出端

VDD：正电源

VSS：地CD4017组成的防抖动触摸开关电路

这是一个实用点触发电路，可以方便的与各种电路组合使用，温度控制，光控，声控，射频遥控。而只需把这些信号加到CD4017的CP端。

本电路使用一片十进制计数器CD4017，输出Y2和复位端RST相接，14脚每次到两个记数脉冲既复位。其工作原理是 220伏交流电经变压器降压、D1-D4整流、C1滤波后获得+9V直流电压。C3、R2构成上电复位电路，CD4017复位后Y0输出高电平，Y1和 Y2输出低电平，三极管V导通。继电器吸合，其常开触点接通用电器。

K被按下后，C2迅速放电，14脚获得脉冲上升沿，触发CD4017记数，使Y0输出低电平，Y2仍保持低电平。此时三极管V截止，继电器释放，用电器断电。

ADAM-4017/4017+快速入门手册

一、ADAM-4017/4017+的概述

ADAM-4017/4017+是16位A/D 8通道的模拟量输入模块，可以采集电压、电流等模拟量输入

信号。它为所有通道都提供了可编程的输入范围，这些模块为工业测量和监控的应用中提供很

好的性价比；而且它的模拟量输入通道和模块之间还提供了3000V的电压隔离，这样就有效的防

止模块在受到高压冲击时而损坏。

ADAM-4017支持6路差分，2路单端信号，输入范围+/-150mV，+/-500mV，+/-1V，+/-5V，+/-10V，

+/-20mA。如果测试电流信号，需在该通道的输入端口并联一125欧姆的精密电阻。

ADAM-4017+支持8路差分信号，还支持Modbus协议。各通道可独立设置其输入范围， 同时

在模块右侧使用了一个拨码开关来设置INT* 和正常工作状态的切换，4017+还增加了4~20mA的

输入范围，测量电流时，不需要外接电阻，只需打开盒盖，设置跳线到△即可。 4017：

通道：

6通道差分，2通道单端

输入范围：

毫伏电压输入：±150 mV 和 ±500 mV

电压输入：±1 V, ±5 V, 和 ±10 V

电流输入：±20mA （需外接125Ω电阻）

模块按工程单位的方式给主机数据（V，Mv，mA）

ADAM-4017+

跳线设置： 1．JP9 和 JP10(默认设置是六通道差分，两通道单端)

六通道差分，两通道单端 JP9,JP10

八通道差分

2．JP1～JP8

20mA输入范围 JP1～JP8

电压输入范围

映射到通道

3．JP13

系统处于正常模式 JP13

系统处于初始模式

ADAM-4017+的技术说明

通道数 8

输入类型 mV,V,mA

输入范围 +/-150mV, +/-500mV, +/-1mV, +/-5mV, +/-10mV,

+/-20mV, 4～20mA
