初三物理滑动变阻器电路讲解

电路简化的基本原则

初中物理电学中复杂电路可以通过如下原则进行简化：

1、不计导线电阻，认定R≈0。有电流流过的导线两端为零。如：

2、开关闭合时相当于一根导线，开关断开时相当于断路。开关闭合时有电流流过时，开关两端电压为0，断开时开关两端可以测得电压。

3、电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作短路，也就是相当于一根导线。

4、电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉。

5、用电器（电阻）的短路：用电器（电阻）和导线（开关、电流表）并联时，用电器无电流通过（如下图）可以把图中ＡＢ两点间的用电器Ｌ2去掉，最后得到如图3和图5。

6、滑动变阻器Ｐａ段被导线（金属杆）短接不工作，这时可以去掉Ｐa段，去掉Ｐa段后，下图a变为图b

7、根据串、并联电路电流和电压规律“串联分压、并联分流”来分析总电流、总电压和分电流、分电压的关系。

8、电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器关联就测哪个用电器的电压。判断电压表所测量的电压可用移点法、去源法和标点法。 Ｖ

a

a Ｖ Ａ Ｂ

图1 图2 图3 Ｌ1 Ｌ2 Ｌ2

Ｌ1 Ｌ1

Ｌ1 Ｌ2

Ｌ1 图4 图5

例：如下图所示，当S闭合后，电压表测的是哪个灯泡两端的电压？

(1)去源法：选取电压表接在电路中的两个接点为分点， 将电路分成两部分，将两点间含有电源的部分电路“去掉”，分析电压表与哪个用电器组成通路，则电压表就是测量哪部分用电器的两端电压。

（2）移点法：假定电压表跟导线的连接点可以沿导线移动，在移动过程中点可以跨越开关和电流表，但是不能跨越电源、用电器和电阻，那么连接点能移到哪个用电器两端，就跟哪个用电器并联。

(3)标点法：选取电压表接在电路中的两个接点为分点a和b，然后就电源正极开始观察电流从a流到b时，经过哪个用电器，则电压表就跟哪个用电器并联。

9、电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压。电流表直接接在电源两端会被烧坏造成电源短路。

1 1.在图上用笔画线表示导线把各电路元件按要求连接起来，要求：L1、L2并联；用开关控制整个电路；电流表测L1的电流；用滑动变阻器改变通过L2的电流大小且滑片向左移动时灯L2变亮。根据你的连接在右边方框内再画出相对应的电路图。

2.根据实物图画出电路图.

3.根据如图所示的电路图，连接对应的实物图

4.把以下电路在右边方框里画成电路图。

5.在测小灯泡电阻的实验中，所用小灯泡的额定电压是3．8V，其电阻大约是8Ω。（1）画出实验电路图。（2）根据你设计的电路图，把所给元件连接成电路，导线不能交叉。

L1

L2

1

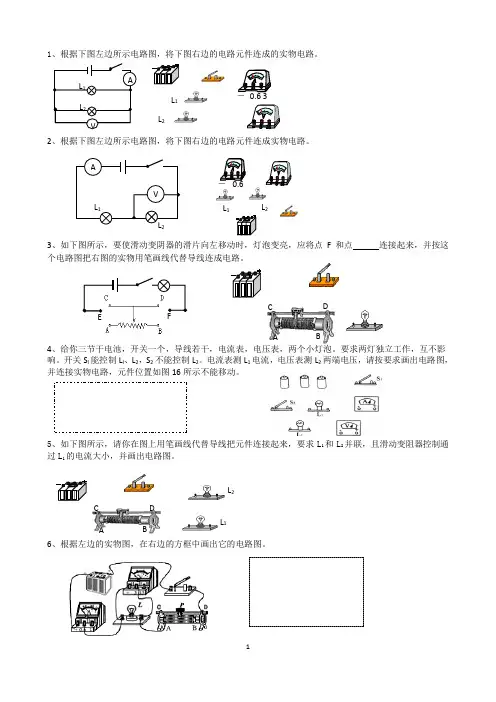

1、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。

2、根据下图左边所示电路图，将下图右边的电路元件连成实物电路。

3、如下图所示，要使滑动变阴器的滑片向左移动时，灯泡变亮，应将点F和点 连接起来，并按这个电路图把右图的实物用笔画线代替导线连成电路。

4、给你三节干电池，开关一个，导线若干，电流表，电压表，两个小灯泡。要求两灯独立工作，互不影响。开关Sl能控制Ll、L2，S2不能控制L2。电流表测L1电流，电压表测L2两端电压，请按要求画出电路图，并连接实物电路，元件位置如图16所示不能移动。

5、如下图所示，请你在图上用笔画线代替导线把元件连接起来，要求L1和L2并联，且滑动变阻器控制通过L1的电流大小，并画出电路图。

6、根据左边的实物图，在右边的方框中画出它的电路图。

L1

L2 A

V － 0.6 3

L2 L1

L1

L2 A

V － 0.6

L2 L1

F E D

A B C

D

A BC

L1 L2 2

7、我们利用下列器材研究电流跟电压、电阻之间的关系。按电路图用笔画线连接电路。

8、根据左边的电路图，用笔画线代替导线将右边的元件连接好（电流表选用0~0.6A的量程,电压表选用0~3V的量程）。

9、（1）实验选用的器材如下图所示，其中电源为2节干电池，电路中的电流约为0.3A，则实验时电压表应

选用的量程为0~3V，电流表应选用的量程为0~0.6A．（2）请你根据左边的实物图将右边的电路图连接好。

10、如图所示是电路实物连接图．

(1)在右边方框内画出其对应的电路图；

（2）实验中，为了起保护电路的作用，在开关闭合前滑片应置于 端，开关闭合后，要使灯泡亮度变亮，滑片应向 端移动．(填“左”或“右”)

A

V R＇ A

- 0 .6 3 V

- 3 15

+ _ P C

A B D R

V A

L

R′ R’

一、滑动变阻器取值范围判断：

1、如图所示的电路中，电源电压为6V且不变，电阻R1阻值为20Ω，滑动变阻器R2的最大阻值为30Ω，闭合电键S，将滑动变阻器的滑片P由左端移到右端，电压表、电流表示数的变化范围是（ ）

A、6～2.4V,0.12～0.3A B、6～2.4V,0.3～0.12A C、0～2.4V,0～0.12 A D、6～3.6V,0.2～0.12A

第1题图 第2题图 第3题图 第4题图 第5题图

2、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。为保护电表，变阻器接入电路的阻值范围是（ ）

A、0Ω~10Ω B、0Ω~20Ω C、5Ω~20Ω D、2.5Ω~10Ω

3、一次实验中，小明同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω。他所选用的电压表量程为0～3V，电流表量程为0～0.6A，为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是 ( )

A.0～2Ω B.0～8Ω C.2Ω～8Ω D.8Ω～10Ω

4、如图所示的电路中，电源电压为4.5V不变，电阻R1标有“6Ω0.5A”，滑动变阻器R2标有“30Ω1A”，电流表量程为“0～0.6A”，电压表量程为“0～3V”。为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是 （ ）

A、0～12Ω B、0～30Ω C、3～12Ω D、3～30Ω
