初三物理滑动变阻器练习题

1 电阻、滑动变阻器练习题

1、（1）电阻是导体本身的一种

，它跟导体两端的电压和通过导体的电流

（有关、无关）

（2）影响导体电阻大小的因素有：

。

（3）在相同的条件下，材料不同，导体的电阻也 （相同、不同）在相同的条件下，导体越长，电阻就越 ；导体越短，电阻就越 。在相同的条件下，导体越粗，电阻就越 ；导体越细，电阻就越 。对于大多数的导体来说，温度越高，电阻就越 。

2、（1）滑动变阻器的原理是 。

（2）在电路图中的符号是 。

（3）滑动变阻器在电路中的作用主要有 和 。

（4）在闭合开关前，先要将滑动变阻器 。

（5）一滑动变阻器上标有“50Ω 2A”的字样，它表示的意思是 。

（6）如图所示的滑动变阻器，如果想让滑片P向右移动时，连入电路中的电阻增大，则能够采用的连接方法有 。

3、如图1所示，若开关S、S1闭合，S2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是 ，电压表所测的是 的两端电压；

4、如图2所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱 和

接在电路的M、N两端．

5、如图3所示，开关闭合后，电压表V1的示数为7V，电压表V2的示数为2.6V，则灯L1两端的电压为 V.

6、如图4所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法 （选填“正确”、“不正确”），理由是

图1 图2 图3 图4

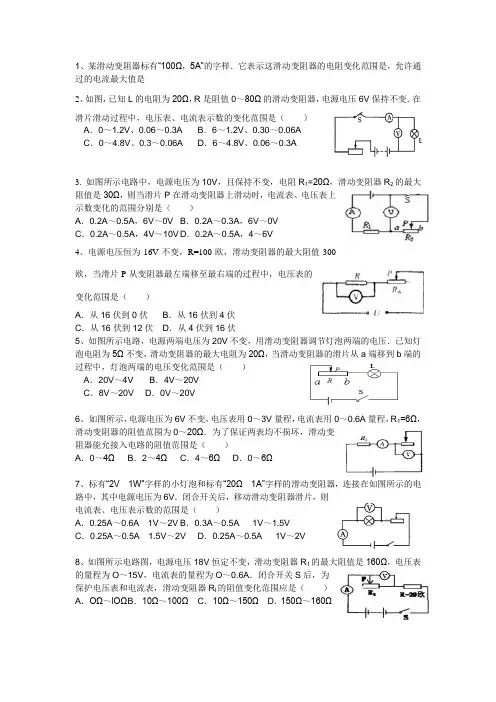

1、某滑动变阻器标有“100Ω，5A”的字样．它表示这滑动变阻器的电阻变化范围是，允许通过的电流最大值是

2、如图，已知L的电阻为20Ω，R是阻值0～80Ω的滑动变阻器，电源电压6V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（ ）

A．0～1.2V、0.06～0.3A B．6～1.2V、0.30～0.06A

C．0～4.8V、0.3～0.06A D．6～4.8V、0.06～0.3A

3. 如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（ ）

A．0.2A～0.5A，6V～0V B．0.2A～0.3A，6V～0V

C．0.2A～0.5A，4V～10V D．0.2A～0.5A，4～6V

4、电源电压恒为16V不变，R=100欧，滑动变阻器的最大阻值300欧，当滑片P从变阻器最左端移至最右端的过程中，电压表的变化范围是（ ）

A．从16伏到0伏 B．从16伏到4伏

C．从16伏到12伏 D．从4伏到16伏

5、如图所示电路，电源两端电压为20V不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范围是（ ）

A．20V～4V B．4V～20V

C．8V～20V D．0V～20V

6、如图所示，电源电压为6V不变，电压表用0～3V量程，电流表用0～0.6A量程，R1=6Ω，滑动变阻器的阻值范围为0～20Ω．为了保证两表均不损坏，滑动变阻器能允接入电路的阻值范围是（ ）

A．0～4Ω B．2～4Ω C．4～6Ω D．0～6Ω

7、标有“2V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V．闭合开关后，移动滑动变阻器滑片，则电流表、电压表示数的范围是（ ）

滑动变阻器练习题

It was last revised on January 2, 2021 滑动变阻器练习题

1、下列关于滑动变阻器的说法,正确的是( )

A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的

B.滑动变阻器是靠改变导体的材料来改变导体电阻的

C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的

D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的

2、若将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向右移动时,电路中的电阻变大,则滑动变阻器连入电路的接线柱应是( )

和D 和B

和D 和B

3. 一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接方式不同,其中对电路能起调节作用的是( )

4、如图所示的电路,电源电压保持不变,闭合开关,当滑动变阻器的滑片向右滑动时,下列分析

正确的是 ( )

A.灯泡变亮,电流表的示数变大

B.灯泡变暗,电流表的示数变小

C.灯泡亮度不变,电流表的示数变大

D.灯泡亮度不变,电流表的示数变小

5、（2016福州晋安期中）如图所示电路,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮度会发生变化。这个实验说明铅笔芯是

(选填“导体”或“绝缘体”),还能说明导体的电阻与 有关,受此启发,人们制造了一种可以改变电阻的元件,叫做 。

6、用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮.

7、如图所示是“滑动变阻器改变电路中的电流”的实物图,请你在虚线框内画出与实物图相对应的电路图。

1、“三看法”判断滑动变阻器阻值变化 一看柱:弄清滑动变阻器连入电路的两个接线柱。

1 滑动变阻器练习题

1、下列关于滑动变阻器的说法,正确的是( )

A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的

B.滑动变阻器是靠改变导体的材料来改变导体电阻的

C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的

D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的

2、若将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向右移动时,电路中的电阻变大,则滑动变阻器连入电路的接线柱应是( )

A.A和D B.C和B

C.B和D D.A和B

3. 一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接方式不同,其中对电路能起调节作用的是( )

4、如图所示的电路,电源电压保持不变,闭合开关,当滑动变阻器的滑片向右滑动时,下列分析

正确的是 ( )

A.灯泡变亮,电流表的示数变大

B.灯泡变暗,电流表的示数变小

C.灯泡亮度不变,电流表的示数变大 2 D.灯泡亮度不变,电流表的示数变小

5、（2016福州晋安期中）如图所示电路,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮度会发生变化。这个实验说明铅笔芯是 (选填“导体”或“绝缘体”),还能说明导体的电阻与 有关,受此启发,人们制造了一种可以改变电阻的元件,叫做 。

6、用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮.

7、如图所示是“滑动变阻器改变电路中的电流”的实物图,请你在虚线框内画出与实物图相对应的电路图。

1、“三看法”判断滑动变阻器阻值变化

一看柱:弄清滑动变阻器连入电路的两个接线柱。

二看丝:弄清连入电路的电阻丝是哪一部分。

三看变化:根据滑片P的移动分析接入电路中的电阻丝长度的变化,从而明确接入电路中的电阻的变化。
