大体积混凝土施工质量保证措施

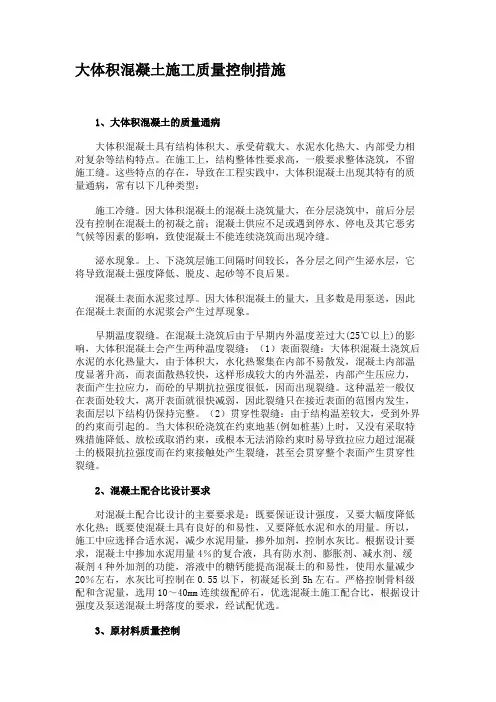

大体积混凝土施工质量控制措施

1、大体积混凝土的质量通病

大体积混凝土具有结构体积大、承受荷载大、水泥水化热大、内部受力相对复杂等结构特点。在施工上，结构整体性要求高，一般要求整体浇筑，不留施工缝。这些特点的存在，导致在工程实践中，大体积混凝土出现其特有的质量通病，常有以下几种类型：

施工冷缝。因大体积混凝土的混凝土浇筑量大，在分层浇筑中，前后分层没有控制在混凝土的初凝之前；混凝土供应不足或遇到停水、停电及其它恶劣气候等因素的影响，致使混凝土不能连续浇筑而出现冷缝。

泌水现象。上、下浇筑层施工间隔时间较长，各分层之间产生泌水层，它将导致混凝土强度降低、脱皮、起砂等不良后果。

混凝土表面水泥浆过厚。因大体积混凝土的量大，且多数是用泵送，因此在混凝土表面的水泥浆会产生过厚现象。

早期温度裂缝。在混凝土浇筑后由于早期内外温度差过大(25℃以上)的影响，大体积混凝土会产生两种温度裂缝：（1）表面裂缝：大体积混凝土浇筑后水泥的水化热量大，由于体积大，水化热聚集在内部不易散发，混凝土内部温度显著升高，而表面散热较快，这样形成较大的内外温差，内部产生压应力，表面产生拉应力，而砼的早期抗拉强度很低，因而出现裂缝。这种温差一般仅在表面处较大，离开表面就很快减弱，因此裂缝只在接近表面的范围内发生，表面层以下结构仍保持完整。（2）贯穿性裂缝：由于结构温差较大，受到外界的约束而引起的。当大体积砼浇筑在约束地基(例如桩基)上时，又没有采取特殊措施降低、放松或取消约束，或根本无法消除约束时易导致拉应力超过混凝土的极限抗拉强度而在约束接触处产生裂缝，甚至会贯穿整个表面产生贯穿性裂缝。

2、混凝土配合比设计要求

对混凝土配合比设计的主要要求是：既要保证设计强度，又要大幅度降低水化热；既要使混凝土具有良好的和易性，又要降低水泥和水的用量。所以，施工中应选择合适水泥，减少水泥用量，掺外加剂，控制水灰比。根据设计要求，混凝土中掺加水泥用量4％的复合液，具有防水剂、膨胀剂、减水剂、缓凝剂4种外加剂的功能，溶液中的糖钙能提高混凝土的和易性，使用水量减少20％左右，水灰比可控制在0.55以下，初凝延长到5h左右。严格控制骨料级配和含泥量，选用10～40mm连续级配碎石，优选混凝土施工配合比，根据设计强度及泵送混凝土坍落度的要求，经试配优选。

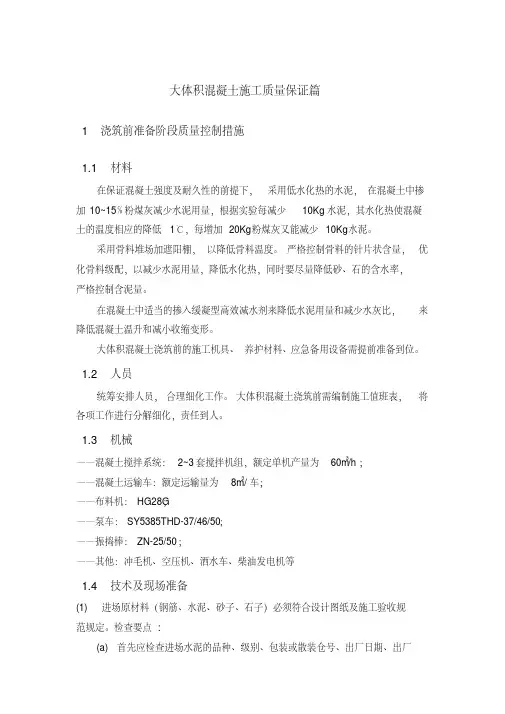

大体积混凝土施工质量保证篇

1 浇筑前准备阶段质量控制措施

1.1 材料

在保证混凝土强度及耐久性的前提下，采用低水化热的水泥，在混凝土中掺

加10~15℅粉煤灰减少水泥用量，根据实验每减少10Kg水泥，其水化热使混凝土的温度相应的降低1℃，每增加20Kg粉煤灰又能减少10Kg水泥。

采用骨料堆场加遮阳棚，以降低骨料温度。严格控制骨料的针片状含量，优

化骨料级配，以减少水泥用量，降低水化热，同时要尽量降低砂、石的含水率，

严格控制含泥量。

在混凝土中适当的掺入缓凝型高效减水剂来降低水泥用量和减少水灰比，来降低混凝土温升和减小收缩变形。

大体积混凝土浇筑前的施工机具、养护材料、应急备用设备需提前准备到位。

1.2 人员

统筹安排人员，合理细化工作。大体积混凝土浇筑前需编制施工值班表，将各项工作进行分解细化，责任到人。

1.3 机械

——混凝土搅拌系统：2~3套搅拌机组，额定单机产量为60m3/h；

——混凝土运输车：额定运输量为8m3/车；——布料机：HG28G；

——泵车：SY5385THD-37/46/50；——振捣棒：ZN-25/50；

——其他：冲毛机、空压机、洒水车、柴油发电机等

1.4 技术及现场准备

(1) 进场原材料（钢筋、水泥、砂子、石子）必须符合设计图纸及施工验收规范规定。检查要点:

(a) 首先应检查进场水泥的品种、级别、包装或散装仓号、出厂日期、出厂合格证、出厂检验报告，并按规定进行见证取样复检，其强度、安定性、初凝终凝时间等性能指标必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》等规

定，另外应注意根据混凝土工程的特点、所处环境条件和混凝土设计性能要求合

理选用水泥品种。比如：为了降低大体积混凝土的水化热，配制C40以上的高强混凝土或快硬混凝土时，宜优先选用质量稳定、强度等级不低于42.5级的硅酸

盐水泥或普通硅酸盐水泥；钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥等。其次是砂子、石子、外加剂、掺合料、钢筋等原材料的质量，

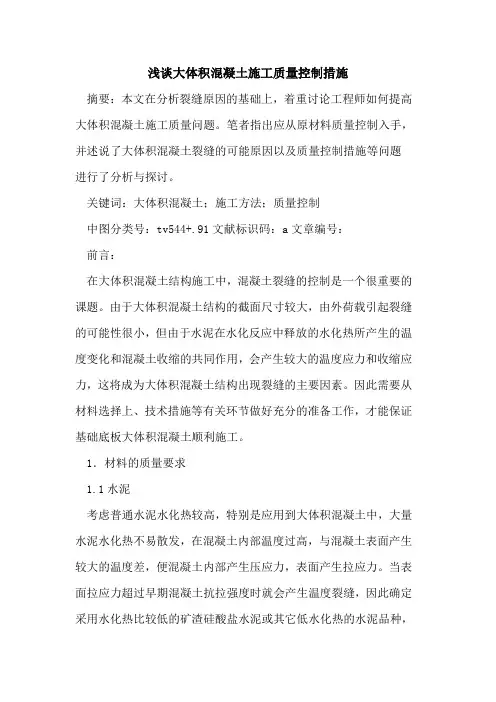

浅谈大体积混凝土施工质量控制措施

摘要：本文在分析裂缝原因的基础上，着重讨论工程师如何提高大体积混凝土施工质量问题。笔者指出应从原材料质量控制入手，并述说了大体积混凝土裂缝的可能原因以及质量控制措施等问题进行了分析与探讨。

关键词：大体积混凝土；施工方法；质量控制

中图分类号：tv544+.91文献标识码：a文章编号：

前言：

在大体积混凝土结构施工中，混凝土裂缝的控制是一个很重要的课题。由于大体积混凝土结构的截面尺寸较大，由外荷载引起裂缝的可能性很小，但由于水泥在水化反应中释放的水化热所产生的温度变化和混凝土收缩的共同作用，会产生较大的温度应力和收缩应力，这将成为大体积混凝土结构出现裂缝的主要因素。因此需要从材料选择上、技术措施等有关环节做好充分的准备工作，才能保证基础底板大体积混凝土顺利施工。

1．材料的质量要求

1.1水泥

考虑普通水泥水化热较高，特别是应用到大体积混凝土中，大量水泥水化热不易散发，在混凝土内部温度过高，与混凝土表面产生较大的温度差，便混凝土内部产生压应力，表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝，因此确定采用水化热比较低的矿渣硅酸盐水泥或其它低水化热的水泥品种，通过掺加适量的减水剂（外加剂）可以改善混凝土的性能，缓解浇筑混凝土过程中的凝结时间。

1.2粗骨料

采用碎石，粒径5-25mm，含泥量不大于1%。选用粒径较大、级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时可以减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土温升。

1.3细骨料

采用中砂，平均粒径大于0.5mm，含泥量不大于5%。选用平均粒径较大的中、粗砂拌制的混凝土比采用细砂拌制的混凝土可减少用水量10%左右，同时相应减少水泥用量，使水泥水化热减少，降低混凝土温升，并可减少混凝土收缩。

1.4粉煤灰：为了改善混凝土的和易性便于泵送，考虑掺加适量的粉煤灰。按照设计和现行施工规范要求，采用矿渣硅酸盐水泥拌制大体积粉煤灰混凝土时，其粉煤灰取代水泥的最大限量为25%。

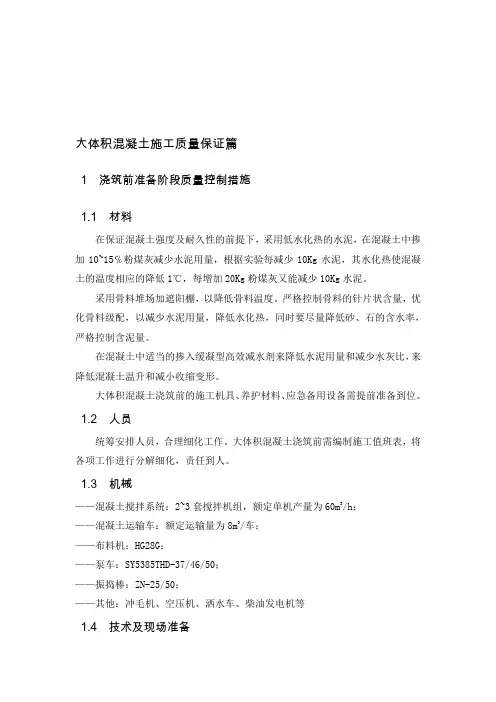

大体积混凝土施工质量保证篇 1 浇筑前准备阶段质量控制措施

1.1 材料

在保证混凝土强度及耐久性的前提下，采用低水化热的水泥，在混凝土中掺加10~15℅粉煤灰减少水泥用量，根据实验每减少10Kg水泥，其水化热使混凝土的温度相应的降低1℃，每增加20Kg粉煤灰又能减少10Kg水泥。

采用骨料堆场加遮阳棚，以降低骨料温度。严格控制骨料的针片状含量，优化骨料级配，以减少水泥用量，降低水化热，同时要尽量降低砂、石的含水率，严格控制含泥量。

在混凝土中适当的掺入缓凝型高效减水剂来降低水泥用量和减少水灰比，来降低混凝土温升和减小收缩变形。

大体积混凝土浇筑前的施工机具、养护材料、应急备用设备需提前准备到位。

1.2 人员

统筹安排人员，合理细化工作。大体积混凝土浇筑前需编制施工值班表，将各项工作进行分解细化，责任到人。

1.3 机械

——混凝土搅拌系统：2~3套搅拌机组，额定单机产量为60m3/h；

——混凝土运输车：额定运输量为8m3/车；

——布料机：HG28G；

——泵车：SY5385THD-37/46/50；

——振捣棒：ZN-25/50；

——其他：冲毛机、空压机、洒水车、柴油发电机等

1.4 技术及现场准备 (1) 进场原材料（钢筋、水泥、砂子、石子）必须符合设计图纸及施工验收规范规定。检查要点:

(a) 首先应检查进场水泥的品种、级别、包装或散装仓号、出厂日期、出厂合格证、出厂检验报告，并按规定进行见证取样复检，其强度、安定性、初凝终凝时间等性能指标必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》等规定，另外应注意根据混凝土工程的特点、所处环境条件和混凝土设计性能要求合理选用水泥品种。比如：为了降低大体积混凝土的水化热，配制C40以上的高强混凝土或快硬混凝土时，宜优先选用质量稳定、强度等级不低于42.5级的硅酸盐水泥或普通硅酸盐水泥；钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥等。其次是砂子、石子、外加剂、掺合料、钢筋等原材料的质量，必须经过取样试验符合标准，对未经专业监理工程师检查验收或验收不合格的材料禁止使用。钢筋的进场质量必须符合《钢筋混凝土用热轧带肋钢筋》等的规定取样作力学性能检验。
