主变压器安装分部工程质量验收评定表(精)

升压变电电气设备安装工程
单元工程质量评定表
本表格根据能源部、水利部颁发的《水利水电基本建设工程单元工程质量等级评定标准》SDJ249.6—88（称“标准6”）及《电气装置安装工程施工及验收规范》（称《规范》）、《电气装置安装工程电气设备交接试验标准》（GB50150—91）编制。

适用于以下升压变电电气设备安装工程质量评定：（1）额定电压35～330KV的主变压器；
（2）额定电压35～330KV的户外高压电气设备及装置。

单元工程质量检验内容按本表所列内容由施工单位自检，建设（监理）单位复检。

检测数量及单元工程质量等级评定标准按《水利水电基本建设工程单元工程质量等级评定标准》SDJ249.6—88规定执行。

表中加“△”的项目为主要检查项目。

凡在“质量标准”栏中有“产品技术规定”、“产品技术要求”者，应注明具体要求（规定）。

水利水电工程
主变压器安装单元工程质量评定表
续表6.1
续表6.1
注: 适用范围:额定电压≤330KV,额定容量≥6300KVA的油浸式变压器安装。

水利水电工程
油断路器安装单元工程质量评定
续表6.2
注: 适用范围:额定电压35～330KV户外式油断路器及其操作机构。

水利水电工程
空气断路器安装单元工程质量评定表。

表2.3.5 750kV及以下油浸变压器（电抗器）整体检查分项工程质量验收记录表编号：1.1-1.1-5填表说明变压器整体检查见《GB50148-2010 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》4.124.12.1变压器、电抗器在试运行前,应进行全面检查,确认其符合运行条件时,方可投入试运行。

检查项目应包含以下内容和要求:1本体、冷却装置及所有附件应无缺陷,且不渗油。

2设备上应无遗留杂物。

3事故排油设施应完好,消防设施齐全。

4本体与附件上的所有阀门位置核对正确。

5变压器本体应两点接地。

中性点接地引出后,应有两根接地引线与主接地网的不同干线连接,其规格应满足设计要求。

6铁芯和夹件的接地引出套管套管的末屏接地应符合产品技术文件的要求;电流互感器备用二次线圈端子应短接接地;套管顶部结构的接触及密封应符合产品技术文件的要求。

7储油柜和充油套管的油位应正常。

8分接头的位置应符合运行要求,且指示位置正确。

9变压器的相位及绕组的接线组别应符合并列运行要求。

10测温装置指示应正确,整定值符合要求。

11冷却装置应试运行正常,联动正确;强迫油循环的变压器、电抗器应启动全部冷却装置,循环4h以上,并应排完残留空气。

12变压器、电抗器的全部电气试验应合格;保护装置整定值应符合规定;操作及联动试验应正确。

13 局部放电测量前、后本体绝缘油色谱试验比对结果应合格。

4.12.2 变压器、电抗器试运行时应按下列规定项目进行检查:1中性点接地系统的变压器,在进行冲击合闸时,其中性点必须接地。

2变压器、电抗器第一次投入时,可全电压冲击合闸。

冲击合闸时,变压器宜由高压侧投人;对发电机变压器组结线的变压器,当发电机与变压器间无操作断开点时，可不作全电压冲击合闸,只作零起升压。

3变压器、电抗器应进行5次空载全电压冲击合闸,应无异常情况;第一次受电后持续时间不应少于10min;全电压冲击合闸时,其励磁涌流不应引起保护装置动作。

建筑电气工程）江苏省电气资料验收表格目录建筑电气工程概况表提示概况表中可列出主要，关键项目中的重要设备。

对要求填写的内容栏目不够时，可另行附表。

建筑电气工程施工现场质量管理记录DQ1.1现场管理制度质量检验制度施工图审查情况施工组织设计及方案审批人年月日年月日提示对主要工种人员和主要仪器、设备栏中不够填写时，可另行附表。

建筑电气分部工程质量验收记录DQ1.2建筑电气子部工程质量验收记录（统表 1 ）DQ1.3分项工程质量验收记录（统表 2 ）DQ1.4建筑电气工程质量控制资料核查记录DQ1.5建筑电气工程安全和功能检验资料核查及主要功能抽查记录DQ1.6建筑电气工程观感质量检查记录DQ1.7提示一、观感质量验收记录，检查以目测检查为主，检查结果分为好、一般、差，并将结果直接填入“观感质量验收”栏目中。

分部工程验收时，应含所有分项。

二、检验方法应符合下列规定：1. 电气设备、电缆和继电保护系统的接线、布线和试验调整试验结果；2. 空载试运行和负荷试运行结果；3. 绝缘电阻、接地电阻和接地（PE）或接零（PEN ）导通状态及插座接线正确性的测试结果；4. 漏电保护装置动作数据值，查阅测试记录或用适配仪表进行抽测，安装、检查动作是否符合要求；5. 负荷试运行时大电流节点温升测量用红外线遥测温度仪抽测或查阅负荷运行记录；6. 螺栓紧固程序用适配工具做拧动试验；7. 需做动作试验的电气装置，高压部分不应带电试验，低压部分无负荷试验；8. 水平度用盘面平整度拉线尺量，各种距离的尺寸用塞尺、游标卡尺、钢尺、塔尺或采用其他仪器仪表等测量；各种盘、屏、板、柜的安装的标高和垂直度应符合要求；9. 外观质量情况目测检查；10. 设备规格型号、标志及接线，对照工程设计图纸及其变更文件检查，应基本完整。

设备、材料进场验收记录DQ2.1建筑电气工程材料、设备、器具出厂合格证提示、主要电气设备材料：高压设备的空气断路器、油断路器、隔离开关、高压熔断器、变压器、电抗器、避雷器和电容器以及配件属电柜、盘、箱、绝缘子、套管、瓦斯断电器、温度计、电机均应有出厂合格证和检测试验记录。

风光储输发电安装工程施工质量验收及评定标准第1部分；通则目次前言1、通则2、风、光发电工程质量检验及评定范围3、风、光、储、输变电工程质量检验及评定范围4、工程质量及检验评定表5、单位工程质量核查项目6、工程竣工验收资料总的部分表式引用标准及资料如下；DL/T5161.1-2002DL/T5161.2-2002DL/T5161.3-2002DL/T5161.4-2002DL/T5161.5-2002DL/T5161.6-2002DL/T5161.8-2002DL/T5161.9-2002DL/T5161.10-2002 DL/T5161.12-2002 DL/T5161.13-2002 DL/T5161.16-2002 DL/T5161.17-2002 GB/T20319-2006 GB/T19568-2004 GB/T19072-2003 GB50150-2006前言《风光储输发电安装工程施工质量验收及评定标准》用于国家风光储输示范电站安装工程施工质量检查、验收及评定。

该标准由如下7分组成第1部分；通则第2部分；风电场工程施工质量验收及评定标准第3部分；光伏电站工程施工质量验收及评定标准第4部分；储能电站工程施工质量验收及评定标准第5部分；变电站工程施工质量验收及评定标准（未编制）第6部分；风光储输发电工程启动调试导则第7部分；风光储输发电工程启动及验收规程（由于启动与验收规程有成熟的版本，没有编制）该标准是根据国家风光储输示范电站安装工程施工质量检查、验收及评定的需要，依据国家有关标准规范编制。

标准对国家风光储输示范电站安装工程施工质量检查、验收及评定做了统一规定，有利于施工质量的过程控制及工程质量的提高。

该标准由国家电网新源公司、风光储输示范工程项目公司提出要求编制该标准负责起草单位；北京华联电力工程监理公司该标准起草人；张相国1 总则1.1为了提高风光储输示范电站安装工程的资料管理，促进安装质量的提高，满足其检查、验收和质量评定的需要制定本标准。

、中国南方电网专用表格3、 1 110KV ～ 500KV送变电工程质量检验及评定标准第 1 部分送电工程附录 A（规范性附录）复测、分坑、验槽及杆塔号对照表表A.1 路径复测记录表（线记1）表A.2 被跨越物及地形凸起点测量记录表（线记2 ）表A.3 普通（掏挖）基础和拉线基础分坑及开挖检查记录表（线记3）表A.4 地基基坑（槽）检查记录表（线记4）表A.5 杆塔号对照表（线记5 ）附录 B（规范性附录）线路工程施工质量检查及评级记录表表B.1 现浇、掏挖（等高）铁塔基础检查及评级记录（线基1）表B.2 现浇、掏挖（不等高）铁塔基础检查及评级记录（线基2）表B.3 铁塔拉线（含锚杆）基础检查及记录（线基3）表B.4 岩石铁塔基础检查及评级记录（线基4）表B.5 混凝土电杆基础检查及评级记录（线基5）表B.6 角钢插入式（等高）基础检查及评级记录（线基6 ）表B.7 角钢插入式（不等高）基础检查及评级记录（线基7）表B.8 灌注桩基础桩身检查及评级记录（线基8 ）表B.9 灌注桩基础承台、连梁检查及评级记录表（线基9 ）表B.10 贯入桩基础检查及评级记录（线基10）表B.11 挖孔桩基础检查及评级记录（线基11）表B.12 自立式铁塔组立检查及评级记录（线塔1 ）表B.13 拉线铁塔组立检查及评级记录（线塔2）表B.14 铁塔拉线压接管施工检查及评级记录（线塔3）表B.15 混凝土电杆组立检查及评级记录（线塔4 ）表B.16 自立式钢管杆组立检查及评级记录（线塔5 ）表B.17 导、地线展放施工检查及评记录表（线线1 ）表B.18 导、地线直线液压管施工检查及评级记录（线线2 ）表B.19 导、地线耐张液压管施工检查及评级记录（线线3 ）表B.20 导地线紧线施工检查及评级记录（线线4 ）表B.21 导地线附件安装施工检查及评级记录（线线5 ）表B.22 对地、风偏开方对地距离检查及评级记录（线线6 ）表B.23 交叉跨越检查及评级记录（线线7 ）表B.24 复合光缆OPGW展放施工检查及评级记录（线光1 ）表B.25 复合光缆OPGW紧线施工检查及评级记录（线光2 ）表B.26 复合光缆OPGW附件安装施工检查及评级记录（线光3）表B.27 复合光缆OPGW现场开盘测试报告（线光4）表B.28 复合光缆OPGW接头衰减测试报告（线光5）表B.29 复合光缆OPGW纤芯衰减测试报告（线光6 ）表B.30 接地装置施工检查及评级记录（线地1 ）表B.31 线路防护设施一览表（线防1）附录 C（规范性附录）送电线路工程施工质量评级统计表表C.1 分部工程质量评级统计表（线统1）表C.2 单位工程质量评级统计表（线统2）3 、 2 110KV ～ 500KV 送变电工程质量检验及评定标准第 2 部分变电电气安装工程5电气装置安装工程竣工资料总的部分电气装置安装工程竣工资料总的部分（封皮）电气装置安装工程竣工资料总卷册说明电气装置安装工程竣工资料总目次Q／CGS表0.1 参与本工程电气测量仪表检定计量检定员登记表Q／CGS表0.2 本工程电气装置安装、调试用计量器具登记表Q／CGS表0.3 工程设备、材料出厂试验报告及合格证登记表Q／CGS表0.4 工程设计变更及材料代用通知单登记表Q／CGS表0.5-1 设备缺陷通知单Q／CGS表0.5-2 设备缺陷处理报告单Q／CGS表0.6 工程质量验评汇总表6_ 号主变压器系统设备安装主变压器系统设备安装单位工程资料核查项目表Q／CSG表1.0.1 变压器运输冲击记录Q／CSG表1.0.2变压器破压前气体压力检查记录Q／CSG表1.0.3变压器绝缘油试验记录Q／CSG表1.0.4变压器气体继电器检验记录Q／CSG表1.0.5 主变压器器身检查（隐蔽）签证记录Q ／CSG表1.0.6 主变压器冷却器密封试验签证记录Q／CSG表1.0.7 变压器真空注油及密封试验签证记录Q／CSG表1.0.8导线液压施工检查记录Q／CSG表1.0.9箱柜基础检查记录Q／CSG表 1.10_ 号主变压器带电试运行质量检验评定（签证）表Q／CSG表1.1 主变压器安装分部工程质量验收评定表Q／CSG表1.1.1 主变压器本体安装分项工程质量检验评定表Q／CSG表1.1.2主变压器器身检查分项工程质量检验评定表Q／CSG表1.1.3主变压器附件安装分项工程质量检验评定表Q／CSG表1.1.4主变压器注油及密封试验分项工程质量检验评定表Q／CSG表1.1.5 主变压器整体检查分项工程质量检验评定表Q／CSG表1.2 _ 号主变压器系统附属设备安装分部工程质量验收评定表Q／CSG表1.2.1 中性点隔离开关安装分项工程质量检验评定表Q／CSG表1.2.2 中性点电流互感器安装分项工程质量检验评定表Q／CSG表1.2.3 中性点避雷器安装分项工程质量检验评定表Q／CSG表1.2.4 支柱绝缘子安装分项工程质量检验评定表Q／CSG表1.2.5-1 中性点管形母线安装分项工程质量检验评定表Q／CSG表1.2.5-2 中性点软母线安装分项工程质量检验评定表Q／CSG表1.2.6 中性点消弧线圈安装分项工程质量检验评定表Q／CSG表1.2.7 控制柜及端子箱安装分项工程质量检验评定表Q／CSG表1.2.8 二次回路检查及接线分项工程质量检验评定表Q／CSG表1 _ 号主变压器系统设备安装单位工程质量验收评定表号主变压器系统设备安装单位工程竣工资料（封皮）号主变压器系统设备安装单位工程竣工资料卷内目次7保护、控制及直流设备安装保护、控制及直流设备安装单位工程竣工资料（封皮）保护、控制及直流设备安装单位工程竣工资料卷内目录保护、控制及直流设备安装单位工程资料核查项目表Q／CSG表2.0.1 ×号蓄电池组（第×次）充电记录Q ／CSG表2.0.2 ×号蓄电池组充、放电特性曲线Q／CSG表2.0.3 ×号蓄电池组充、放电特性曲线Q／CSG表2.0.4 ×号蓄电池组充、放电检查签证Q／CSG表2.0.5 箱柜基础检查记录Q／CSG表2 保护、控制及直流设备安装单位工程质量验收评定表Q／CSG表2.1 主控室、继电器室设备安装分部工程质量验收评定表Q／CSG表2.1.1 控制屏、保护屏安装分项工程质量检验评定表Q／CSG表2.1.3 二次回路检查及接线分项工程质量检验评定表Q／CSG表2.2 蓄电池组安装分部工程质量验收评定表Q／CSG表2.2.1 蓄电池台架、屏柜安装分项工程质量检验评定表Q／CSG表2.2.2 蓄电池安装分项工程质量检验评定表Q／CSG表2.2.3 蓄电池充、放电分项工程质量检验评定表8_KV 配电装置安装KV配电装置安装单位工程竣工资料（封皮）KV 配电装置安装单位工程竣工资料卷内目次KV 配电装置安装单位工程资料核查项目表Q／CSG表3.0.1 新SF6 气体抽样检验记录Q ／CSG表3.0.2断路器安装调整记录Q ／CSG表3.0.3 （设备名称、编号）隔离开关、负荷开关调整记录Q ／CSG表3.0.4导线液压施工检查记录Q ／CSG表3.0.5高压配电柜母线检查隐蔽前（签证）记录Q ／CSG表3.0.6 箱柜基础检查记录Q ／CSG表3 _KV 配电装置安装单位工程质量验收评定表Q ／CSG表3.1 主母线及旁路母线安装分部工程质量验收评定表Q ／CSG表3.1.1 悬式绝缘子串安装分项工程质量检验评定表Q ／CSG表3.1.2支柱绝缘子安装分项工程质量检验评定表Q ／CSG表3.1.3软母线安装分项工程质量检验评定表Q ／CSG表3.1.4 管形母线安装分项工程质量检验评定表Q ／CSG表3.1.5 接地隔离开关安装分项工程质量检验评定表Q／CSG表3.2 电压互感器及避雷器安装分部工程质量验收评定表Q／CSG表3.2.1 避雷器安装分项工程质量检验评定表Q／CSG表3.2.2-2 SF6 互感器安装分项工程质量检验评定表Q／CSG表3.2.3 隔离开关安装分项工程质量检验评定表Q／CSG表3.2.4 支柱绝缘子安装分项工程质量检验评定表Q／CSG表3.2.5 引下线及设备连线安装分项工程质量检验评定表Q／CSG表3.2.6 端子箱安装分项工程质量检验评定表Q／CSG表3.2.7 二次回路检查及接线分项工程质量检验评定表Q／CSG表3.3 进出线（含母联、分段及旁路）间隔安装分部工程质量验收评定表Q／CSG表3.3.1 隔离开关安装分项工程质量检验评定表Q／CSG表3.3.2.1(Y) SF 分项工程质量检验评定表Q／CSG表3.3.2.1(T) SF 分项工程质量检验评定表Q／CSG表3.3.2-1(Q) SF 分项工程质量检验评定表Q／CSG表3.3.2-2 罐式SF6 断路器安装分项工程质量检验评定表Q／CSG表3.3.2-3 屋外少油断路器安装分项工程质量检验评定表Q／CSG表3.3.3-1 油浸式电流互感器安装分项工程质量检验评定表Q／CSG表3.3.3-2 SF 分项工程质量检验评定表Q／CSG表3.3.4 避雷器安装分项工程质量检验评定表Q／CSG表3.3.5 穿墙套管安装分项工程质量检验评定表Q／CSG表3.3.6 支柱绝缘子安装分项工程质量检验评定表Q／CSG表3.3.7-1 软母线安装分项工程质量检验评定表Q／CSG表3.3.7-2 管形母线安装分项工程质量检验评定表Q／CSG表3.3.8 引下线及设备连线安装分项工程质量检验评定表Q／CSG表3.3.9-1 油浸式电压互感器安装分项工程质量检验评定表Q／CSG表3.3.9-2 SF 分项工程质量检验评定表Q／CSG表3.3.10 端子箱安装分项工程质量检验评定表Q／CSG表3.3.11 二次回路检查及接线分项工程质量检验评定表Q／CSG表3.4 _KV 配电柜安装分部工程质量验收评定表Q／CSG表3.4.1-1 手车式高压成套配电柜安装分项工程质量检验评定表Q／CSG表3.4.1-2 固定式高压成套配电柜安装分项工程质量检验评定表Q／CSG表3.4.2 硬母线安装分项工程质量检验评定表Q／CSG表3.4.3 真空断路器检查分项工程质量检验评定表Q／CSG表3.4.4 二次回路检查及接线分项工程质量检验评定表Q／CSG表3.5 限流电抗器安装分部工程质量验收评定表Q／CSG表3.5.1 母线安装分项工程质量检验评定表Q／CSG表3.5.2 穿墙套管安装分项工程质量检验评定表Q／CSG表3.5.3 限流电抗器安装分项工程质量检验评定表Q／CSG表3.5.4 支柱绝缘子安装分项工程质量检验评定表Q／CSG表3.10 _KV 配电装置带电试运行分部工程质量检验评定（签证）表9_KV 封闭式组合电器安装KV封闭式组合电器安装单位工程竣工资料卷内目次KV 封闭式组合电器安装单位工程资料核查项目表Q／CSG表4.0.1 新SFQ／CSG表4.0.2 封闭式组合电器安装及调整记录Q ／CSG表4.0.3 封闭式组合电器隔气室气体密封试验记录Q ／CSG表4.0.4 封闭式组合电器隔气室气体湿度检测记录Q ／CSG表4.0.5 导线液压施工检查记录Q ／CSG表4.0.6 箱柜基础检查记录表Q ／CSG表4 KV 封闭式组合电器安装单位工程质量验收评定表Q ／CSG表4.1 KV 封闭式组合电器检查安装分部工程质量验收评定表Q ／CSG表4.1.2 封闭式组合电器本体检查安装分项工程质量检验评定表Q ／CSG表4.1.3-1 电压互感器安装分项工程质量检验评定表Q ／CSG表4.1.1 基础检查及设备支架安装分项工程质量检验评定表Q ／CSG表4.2 _KV 封闭式组合电器配套设备安装分部工程质量验收评定表Q ／CSG表4.2.1-1 油浸式电压（电流）互感器安装分项工程质量检验评定表Q ／CSG表4.2.1-2 SF （电流）互感器安装分项工程质量检验评定表Q ／CSG表4.2.2 避雷器安装分项工程质量检验评定表Q ／CSG表4.2.3 引下线及设备连线安装分项工程质量检验评定表Q ／CSG表4.2.4 悬式绝缘子串安装分项工程质量检验评定表Q ／CSG表4.3 _KV 封闭式组合电器控制设备安装分部工程质量验收评定表Q ／CSG表4.3.1 控制柜及端子箱安装分项工程质量检验评定表Q ／CSG表4.3.2 二次回路检查及接线分项工程质量检验评定表Q ／CSG表4.10 _KV 封闭式组合电器带电试运行分部工程质量检验评定（签证）表_KV 封闭式组合电器安装单位工程竣工资料10站用配电装置安装站用配电装置安装单位工程竣工资料（封皮）站用配电装置安装单位工程竣工资料卷内目次站用配电装置安装单位工程资料核查项目表Q／CSG表5.0.1 （变压器名称、编号）绝缘油试验记录Q／CSG表5.0.2变压器名称、编号气体继电器检验记录Q／CSG表5.0.3站用低压配电装置母线隐蔽前检查（签证）记录Q／CSG表5.0.4 低压盘柜基础检查记录Q／CSG表5 站用配电装置安装单位工程质量验收评定表Q／CSG表5.1 站用变压器安装分部工程质量验收评定表Q／CSG表油浸式变压器安装分项工程质量检验评定表Q ／ CSG 表 6.0.11 组合式油浸电容器安装签Q ／ CSG 表 6.1 干式电抗器安装 分部工程质量验收评定表 Q ／ CSG 表 5.2 站用低压配电装置安装 分部工程质量验收评定表 Q ／ CSG 表 5.2.1 低压配电盘安装 分项工程质量检验评定表 Q ／ CSG 表 5.2.2 硬母线安装 分项工程质量检验评定表Q ／ CSG 表 5.2.3 二次回路检查及接线 分项工程质量检验评定表 Q ／ CSG 表 5.3 网栏安装检查 分部工程质量验收评定表Q ／ CSG 表 5.3.1 网栏安装检查 分项工程质量检验评定表 Q ／ CSG 表 5.10 站用低压配电装置带电试运行 分部工程质量检验评定 11 无功补偿装置安装无功补偿装置安装单位工程竣工资料Q ／ CSG10017.2— 2007 全站电缆线路安装 单位工程资料核查项目表 Q ／ CSG10017.2—2007 无功补偿装置安装 单位工程资料核查项目表 Q ／ CSG 表 6 无功补偿装置安装 单位工程质量验收评定表签证）表Q ／ CSG 表 6.0.1 电抗器运输冲击记录Q ／ CSG 表 6.0.2 电抗器破压前气体压力检查记录Q ／ CSG 表 6.0.3 电抗器 绝缘油试验记录Q ／ CSG 表 6.0.4 电抗器气体继电器检验记录Q ／ CSG 表 6.0.5 电抗器器身检查 （ 隐蔽 ）签证Q ／ CSG 表 6.0.6 电抗器冷却器密封试验签证Q ／ CSG 表 6.0.7 电抗器真空注油及密封试验签证Q ／ CSG 表 6.0.8 导线液压施工检查记录Q ／ CSG 表 6.0.9 箱柜基础检查记录Q ／ CSG 表 6.0.10 电容器组安装签证Q／CSG表6.1.1 干式电抗器安装分项工程质量检验评定表Q／CSG表6.1.2硬母线安装分项工程质量检验评定表Q／CSG表6.1.3 硬引下线及设备连线安装分项工程质量检验评定表Q／CSG表6.2 油浸式电抗器安装分部工程质量验收评定表Q／CSG表6.2.1 油浸式电抗器本体安装分项工程质量检验评定表Q／CSG表6.2.2油浸式电抗器器身检查分项工程质量检验评定表Q／CSG表6.2.3油浸式电抗器附件安装分项工程质量检验评定表Q／CSG表6.2.4油浸式电抗器注油及密封试验分项工程质量检验评定表Q／CSG表6.2.5油浸式电抗器整体检查分项工程质量检验评定表Q／CSG表6.2.6 中性点电抗器安装分项工程质量检验评定表Q／CSG表6.2.7.1 中性点管形母线安装分项工程质量检验评定表Q／CSG表6.2.7.2 中性点软母线安装分项工程质量检验评定表Q／CSG表6.2.8 引下线及设备连线安装分项工程质量检验评定表Q／CSG表6.2.9 控制柜及端子箱安装分项工程质量检验评定表Q／CSG表6.2.10 二次回路检查及接线分项工程质量检验评定表Q／CSG表6.3 电容器间隔安装分部工程质量验收评定表Q／CSG表6.3.1 电容器组安装分项工程质量检验评定表Q／CSG表6.3.2放电线圈安装分项工程质量检验评定表Q／CSG表6.3.3接地隔离开关安装分项工程质量检验评定表Q／CSG表6.3.4硬母线安装分项工程质量检验评定表Q／CSG表6.3.5 引下线及设备连线安装分项工程质量检验评定表Q／CSG表6.4 网栏安装分部工程质量验收评定表Q／CSG表网栏安装检查分项工程质量检验评定表Q／CSG表6.10.1 电容器组带电试运行质量检验评定（签证）表Q／CSG表6.10.2 油浸式电抗器带电试运行质量检验评定（签证）表12全站电缆施工全站电缆施工单位工程竣工资料Q／CSG10017.2—2007 全站电缆单位工程竣工资料卷内目次Q／CSG10017.2—2007 全站电缆线路安装单位工程资料核查项目表Q／CSG表7.0.1 35KV 及以上电缆敷设记录Q／CSG表7.0.2 电缆敷设记录（设计变更部分）Q／CSG表7.0.3 直埋电缆隐蔽前检查（签证）记录Q／CSG表7.0.4 电力电缆中间接头位置记录Q／CSG表7 全站电缆施工单位工程质量验收评定表Q／CSG表7.1 电缆管配制及敷设分部工程质量验收评定表Q／CSG表7.1.1 电缆管配制及敷设分项工程质量检验评定表Q／CSG表7.2 电缆支架安装分部工程质量验收评定表Q／CSG表7.2.1 电缆架安装分项工程质量检验评定表Q／CSG表7.3 电缆敷设分部工程质量验收评定表Q／CSG表7.3.1 电缆敷设分项工程质量检验评定表Q／CSG表7.3.2 光缆敷设分项工程质量检验评定表Q／CSG表7.3.3 直埋电缆敷设分项工程质量检验评定表Q／CSG表7.4 电力电缆终端及中间接头制作安装分部工程质量验收评定表Q／CSG表7.4.1 电力电缆终端制作安装分项工程质量检验评定表Q／CSG表7.4.2 电力电缆中间接头制作安装分项工程质量检验评定表Q／CSG表7.5 控制电缆终端制作安装分部工程质量验收评定表Q／CSG表7.5.1 控制电缆终端制作安装分项工程质量检验评定表Q／CSG表7.6 35KV 及以上电压等级电缆线路分部工程质量验收评定表Q／CSG表7.6.1 35KV 及以上电压等级电缆线路敷设分项工程质量检验评定表Q／CSG表电缆防火与阻燃分项工程质量检验评定表Q／CSG表7.7 电缆防火与阻燃分部工程质量验收评定表13全站防雷及接地装置安装全站防雷及接地装置安装单位工程竣工资料Q／CSG10017.2—2007 全站防雷及接地装置安装单位工程竣工资料卷内目次Q／CSG10017.2—2007 全站防雷及接地装置安装单位工程资料核查项目表Q／CSG表8.0.1 屋外接地装置隐蔽前检查（签证）记录Q／CSG表8.0.2避雷针及接地引下线检查（签证）记录Q／CSG表8.0.3 接地电阻（局部）测量（签证）记录Q／CSG表8 全站防雷及接地装置安装单位工程质量验收评定表Q／CSG表8.1 避雷针及引下线安装分部工程质量验收评定表Q／CSG表避雷针及引下线安装分项工程质量检验评定表Q／CSG表8.2 接地装置安装分部工程质量验收评定表Q／CSG表8.2.1 屋外接地装置安装分项工程质量检验评定表Q／CSG表8.2.2 屋内接地装置安装分项工程质量检验评定表14通信系统设备安装通信系统设备安装单位工程竣工资料Q／CSG10017.2—2007 变电站通信系统安装单位工程资料核查项目表Q／CSG10017.2—2007 通信系统设备安装单位工程竣工资料卷内目次Q／CSG表9.0.1 微波塔避雷针及引下线检查签证Q／CSG表9.0.2微波塔接地电阻（局部）测量（签证）记录Q／CSG表9.0.3变电站通信蓄电池组充、放电质量验收签证Q／CSG表9.0.4 变电站通信系统整体施工质量验收签证Q／CSG表9 通信系统设备安装单位工程质量验收评定表Q／CSG表9.1 通信系统一次设备安装分部工程质量验收评定表Q／CSG表通信系统一次设备安装分项工程质量检验评定表Q／CSG表9.2 通信系统二次设备安装分部工程质量验收评定表Q／CSG表9.2.1 微波天线安装分项工程质量检验评定表Q／CSG表9.2.2 微波馈线安装分项工程质量检验评定表Q／CSG表9.2.3 载波机、光端、微波设备安装分项工程质量检验评定表Q／CSG表9.2.4 程控交换机安装分项工程质量检验评定表Q／CSG表9.3 通信蓄电池安装分部工程质量验收评定表Q／CSG表9.3.1 免维护蓄电池安装分项工程质量检验评定表Q／CSG表9.4 通信系统接地施工分部工程质量验收评定表Q／CSG表9.4.1 通信站（系统）防雷接地施工分项工程质量检验评定表3 、 3 110KV ～ 500KV 送变电工程质量检验及评定标准第 3 部分变电土建工程附录 I 施工技术管理表格Q／CSG表BJ1-1 工程概况表Q／CSG表BJ1-2 施工现场质量管理检查记录Q／CSG表BJ1-3 有见证试验汇总表Q／CSG表BJ1-4 施工日志Q／CSG表BJ1-5 技术交底记录Q／CSG表BJ1-6 工程洽商记录附录 J 施工过程记录表格J.1 通用表格Q ／CSG表BJ2-1 隐蔽工程验收记录表Q ／CSG表BJ2-2 施工试验记录表（通用）Q ／CSG表BJ2-3 交接检查记录表Q ／CSG表BJ2-4 设备单机试运转记录Q ／CSG表BJ2-5 系统试运转调试记录Q ／CSG表BJ2-6 材料、构配件进场检验记录Q ／CSG表BJ2-7 设备开箱检验记录Q ／CSG表BJ2-8 材料、构件和设备合格证或试验报告汇总表J.2 建筑工程Q ／CSG表BJ2-9 工程定位测量记录Q／CSG表BJ2-10 建筑物垂直度、标高测量记录Q／CSG表BJ2-11建（构）筑物沉降（变形）观测记录Q／CSG表BJ2-12沉降观测示意图Q／CSG表BJ2-13重锤夯实试夯记录Q／CSG表BJ2-14重锤夯实施工记录Q／CSG表BJ2-15强夯施工记录Q／CSG表BJ2-16强夯施工汇总记录Q／CSG表BJ2-17基坑支护结构顶部水平位移结果表Q／CSG表BJ2-18 锤击沉管混凝土灌注桩工程施工工艺试验记录表Q ／CSG表BJ2-19 锤击沉管混凝土灌注桩工程施工记录表Q／CSG表BJ2-20水泥土搅拌桩供灰记录表Q／CSG表BJ2-21水泥土搅拌桩施工记录表Q／CSG表BJ2-22水泥土搅拌桩施工记录汇总表Q／CSG表BJ2-23内击式套管成孔灌注桩施工工艺试验记录表Q／CSG表BJ2-24内击式套管成孔灌注桩施工记录表Q／CSG表BJ2-25 锤击混凝土预制桩、钢桩施工工艺试验记录表Q／CSG表BJ2-26锤击混凝土预制桩、钢桩施工记录表Q／CSG表BJ2-27 静压混凝土预制桩、钢桩施工工艺试验记录表Q／CSG表BJ2-28静压混凝土预制桩、钢桩施工记录表Q／CSG表BJ2-29_ 号人工挖孔桩成孔检查记录Q／CSG表BJ2-30 人工挖孔灌注桩资料汇总表Q／CSG表BJ2-31 钻（冲、挖）孔桩钢筋笼安装隐蔽验收记录表Q／CSG表BJ2-32_ 号钻（冲）孔桩成孔施工记录Q／CSG表BJ2-33护壁泥浆质量检查记录Q／CSG表BJ2-34_ 号（钻）冲孔桩隐蔽验收记录Q／CSG表BJ2-35地下连续墙隐蔽验收记录Q／CSG表BJ2-36 _ 号钻（冲）孔桩地下连续墙灌注水下混凝土记录Q／CSG表BJ2-37 钻（冲）孔灌注桩施工资料汇总表Q／CSG表BJ2-38-1 地基验槽（坑）检查记录Q／CSG表BJ2-38-2 地基验槽（坑）检查记录Q／CSG表BJ2-39 地基基坑（槽）回填施工检查记录Q／CSG表BJ2-40地基处理记录Q／CSG表BJ2-41混凝土浇灌申请书Q／CSG表BJ2-42混凝土开盘鉴定表Q／CSG表BJ2-43混凝土拆模申请单Q／CSG表BJ2-44混凝土搅拌质量记录表Q／CSG表BJ2-45混凝土坍落度检测记录表Q／CSG表BJ2-46混凝土工程浇筑施工记录Q／CSG表BJ2-47混凝土养护情况记录表Q／CSG表BJ2-48大体积混凝土结构测温记录Q／CSG表BJ2-49大体积混凝土结构测温示意图Q／CSG表BJ2-50砂浆配合比申请、通知单Q／CSG表BJ2-51砌筑砂浆试块强度统计评定记录Q／CSG表BJ2-52混凝土生产水平统计评定表Q／CSG表BJ2-53 混凝土配合比申请、通知单Q／CSG表BJ2-54 混凝土试块强度统计评定记录Q／CSG表BJ2-55混凝土（砂浆）试块试验报告汇总表Q／CSG表BJ2-56幕墙防雷接地电阻测试记录表Q／CSG表BJ2-57 玻璃幕墙结构胶粘结剥离试验记录表Q／CSG表BJ2-58 密封胶、密封材料和衬垫材料检查验收记录表Q／CSG表BJ2-59 混凝土后浇带施工检查记录Q／CSG表BJ2-60屋面泼水、淋水、蓄水试验记录表Q／CSG表BJ2-61 厕所、厨房、阳台等有防水要求的地面淋水、蓄水试验记录表Q ／CSG表BJ2-62 钢筋焊接（机械连接）试验报告汇总表Q／CSG表BJ2-63构架横梁检查及安装记录表Q／CSG表BJ2-64 构支架立柱检查及安装记录表Q ／CSG表BJ2-65 构件吊装记录Q ／CSG表BJ2-66 焊接材料烘焙记录Q／CSG表BJ2-67 地下工程防水效果检查记录J.3 给排水工程Q ／CSG表BJ2-68 灌（满）水试验记录Q ／CSG表BJ2-69 通水试验记录Q／CSG表BJ2-70吹洗试验记录Q ／CSG表BJ2-71 通球试验记录Q ／CSG表BJ2-72 补偿器安装记录Q ／CSG表BJ2-73 消火栓试射记录Q／CSG表BJ2-74阀门安装前试验记录Q／CSG表BJ2-75管道焊接检查记录Q／CSG表BJ2-76管道（设备）水压试验记录Q／CSG表BJ2-77水泵安装记录Q／CSG表BJ2-78 水泵检查试运转记录J.4 建筑电气工程Q／CSG表BJ2-79 漏电保护器模拟漏电测试记录Q／CSG表BJ2-80 防雷引下线连接记录Q／CSG表BJ2-81 大型灯具牢固性试验记录Q／CSG表BJ2-82 电气接地电阻测试记录Q／CSG表BJ2-83 电气接地装置隐检与平面示意图Q／CSG表BJ2-84 电气绝缘电阻测试记录Q／CSG表BJ2-85 电气器具通电安全检查记录Q／CSG表BJ2-86 漏电开关模拟试验记录Q／CSG表BJ2-87 建筑物照明通电试运行记录J.5 通风与空调Q／CSG表BJ2-88 风管漏光检测记录Q／CSG表BJ2-89 风管漏风检测记录Q ／CSG表BJ2-90 空调系统试运转调试记录附录 K 工程施工质量验收记录表K.1 质量验收通用记录表格Q／CSG表3.0.18-2 _分项工程质量验收记录Q／CSG表3.0.18-3_ 分部（子分部）工程质量验收记录Q／CSG表3.0.18-4单位（子单位）工程质量竣工验收记录Q／CSG表3.0.18-5单位（子单位）工程质量控制资料核查记录Q／CSG表3.0.18-6单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录Q／CSG表3.0.18-7单位（子单位）工程观感质量检查记录Q／CSG表3.0.18-8 单位工程质量等级评定记录K.2 单位工程定位放线Q／CSG表单位工程定位放线检验批质量验收记录表K.3 土石方及基坑工程Q ／CSG表5.3.1 土方开挖工程检验批质量验收记录表Q／CSG表5.3.2 土方回填工程检验批质量验收记录表Q／CSG表5.3.3石方爆破开挖工程检验批质量验收记录表Q／CSG表5.3.4重复使用钢板桩支护工程检验批质量验收记录表Q／CSG表5.3.5混凝土板桩支护工程检验批质量验收记录表Q／CSG表5.3.6水泥土桩墙支护工程检验批质量验收记录表Q／CSG表5.3.7锚杆及土钉墙支护工程检验批质量验收记录表Q／CSG表5.3.8钢筋混凝土支撑系统检验批质量验收记录表Q／CSG表5.3.9地下连续墙工程检验批质量验收记录表Q／CSG表5.3.10沉井（箱）工程检验批质量验收记录表Q ／CSG表5.3.11 降水与排水工程检验批质量验收记录表K.4 地基及地基处理工程Q／CSG表5.4.1 灰土地基工程检验批质量验收记录表Q／CSG表5.4.2砂和砂石地基工程检验批质量验收记录表Q／CSG表5.4.3土工合成材料地基工程检验批质量验收记录表Q／CSG表5.4.4粉煤灰地基工程检验批质量验收记录表Q／CSG表5.4.5强夯地基工程检验批质量验收记录表Q／CSG表5.4.6振冲地基工程检验批质量验收记录表Q／CSG表5.4.7砂桩地基工程检验批质量验收记录表Q／CSG表5.4.8预压地基工程检验批质量验收记录表Q／CSG表5.4.9高压喷射注浆地基工程检验批质量验收记录表Q／CSG表5.4.10土和灰土挤密桩复合地基工程检验批质量验收记录表Q／CSG表5.4.11 注浆地基工程检验批质量验收记录表。

、中国南方电网专用表格3、1 110KV〜500KV送变电工程质量检验及评定标准第1部分送电工程附录A （规范性附录）复测、分坑、验槽及杆塔号对照表表A.1路径复测记录表（线记1）表A.2被跨越物及地形凸起点测量记录表（线记2）表A.3普通（掏挖）基础和拉线基础分坑及开挖检查记录表（线记3）表A.4地基基坑（槽）检查记录表（线记4）表A.5杆塔号对照表（线记5）附录B （规范性附录）线路工程施工质量检查及评级记录表表B.1现浇、掏挖（等高）铁塔基础检查及评级记录（线基1）表B.2现浇、掏挖（不等高）铁塔基础检查及评级记录（线基2）表B.3铁塔拉线（含锚杆）基础检查及记录（线基3）表B.4岩石铁塔基础检查及评级记录（线基4）表B.5混凝土电杆基础检查及评级记录（线基5）表B.6角钢插入式（等高）基础检查及评级记录（线基6）表B.7角钢插入式（不等高）基础检查及评级记录（线基7）表B.8灌注桩基础桩身检查及评级记录（线基8）表B.9灌注桩基础承台、连梁检查及评级记录表（线基9）表B.10贯入桩基础检查及评级记录（线基10）表B.11挖孔桩基础检查及评级记录（线基11）表B.12自立式铁塔组立检查及评级记录（线塔1）表B.13拉线铁塔组立检查及评级记录（线塔2）表B.14铁塔拉线压接管施工检查及评级记录（线塔3）表B.15混凝土电杆组立检查及评级记录（线塔4）表B.16自立式钢管杆组立检查及评级记录（线塔5）表B.17导、地线展放施工检查及评记录表（线线1）表B.18导、地线直线液压管施工检查及评级记录（线线2）表B.19导、地线耐张液压管施工检查及评级记录（线线3）表B.20导地线紧线施工检查及评级记录（线线4）表B.21导地线附件安装施工检查及评级记录（线线5）表B.22对地、风偏开方对地距离检查及评级记录（线线6）表B.23交叉跨越检查及评级记录（线线7）表B.24复合光缆OPGV展放施工检查及评级记录（线光1）表B.25复合光缆OPGWS线施工检查及评级记录（线光2）表B.26复合光缆OPGV附件安装施工检查及评级记录（线光3）表B.27复合光缆OPGV现场开盘测试报告（线光4）表B.28复合光缆OPGW接头衰减测试报告（线光5）表B.29复合光缆OPGWf芯衰减测试报告（线光6）表B.30接地装置施工检查及评级记录（线地1）表B.31线路防护设施一览表（线防1）附录C （规范性附录）送电线路工程施工质量评级统计表表C.1分部工程质量评级统计表（线统1）表C.2单位工程质量评级统计表（线统2）3、2 110KV〜500KV送变电工程质量检验及评定标准第2部分变电电气安装工程5电气装置安装工程竣工资料总的部分电气装置安装工程竣工资料总的部分（封皮）电气装置安装工程竣工资料总卷册说明电气装置安装工程竣工资料总目次Q/ CGS表0.1参与本工程电气测量仪表检定计量检定员登记表Q/ CGS表0.2本工程电气装置安装、调试用计量器具登记表Q/ CGS表0.3工程设备、材料出厂试验报告及合格证登记表Q/ CGS表0.4工程设计变更及材料代用通知单登记表Q/ CGS表0.5-1 设备缺陷通知单Q/ CGS表0.5-2 设备缺陷处理报告单Q7 CGS表0.6工程质量验评汇总表6号主变压器系统设备安装主变压器系统设备安装单位工程资料核查项目表Q/ CSG表1.0.1变压器运输冲击记录Q/ CSG表1.0.2变压器破压前气体压力检查记录Q/ CSG表1.0.3变压器绝缘油试验记录Q/ CSG表1.0.4变压器气体继电器检验记录Q/ CSG表1.0.5主变压器器身检查（隐蔽）签证记录Q /CSG表1.0.6主变压器冷却器密封试验签证记录Q/ CSG表1.0.7变压器真空注油及密封试验签证记录Q/ CSG表1.0.8导线液压施工检查记录Q/ CSG表1.0.9箱柜基础检查记录Q/ CSG表 1.10_号主变压器带电试运行质量检验评定（签证）表Q/ CSG表1.1主变压器安装分部工程质量验收评定表Q/ CSG表1.1.1主变压器本体安装分项工程质量检验评定表Q/ CSG表1.1.2主变压器器身检查分项工程质量检验评定表Q/ CSG表1.1.3主变压器附件安装分项工程质量检验评定表Q/ CSG表1.1.4主变压器注油及密封试验分项工程质量检验评定表Q/ CSG表1.1.5主变压器整体检查分项工程质量检验评定表Q/ CSG表1.2 _号主变压器系统附属设备安装分部工程质量验收评定表Q/ CSG表1.2.1中性点隔离开关安装分项工程质量检验评定表Q/ CSG表1.2.2中性点电流互感器安装分项工程质量检验评定表Q/ CSG表1.2.3中性点避雷器安装分项工程质量检验评定表Q/ CSG表1.2.4支柱绝缘子安装分项工程质量检验评定表Q/ CSG表125-1 中性点管形母线安装分项工程质量检验评定表Q/ CSG表125-2 中性点软母线安装分项工程质量检验评定表Q/ CSG表1.2.6中性点消弧线圈安装分项工程质量检验评定表Q/ CSG表1.2.7控制柜及端子箱安装分项工程质量检验评定表Q/ CSG表1.2.8二次回路检查及接线分项工程质量检验评定表Q/ CSG表1_号主变压器系统设备安装单位工程质量验收评定表_号主变压器系统设备安装单位工程竣工资料（封皮）_号主变压器系统设备安装单位工程竣工资料卷内目次7保护、控制及直流设备安装保护、控制及直流设备安装单位工程竣工资料（封皮）保护、控制及直流设备安装单位工程竣工资料卷内目录保护、控制及直流设备安装单位工程资料核查项目表Q/ CSG表2.0.1X号蓄电池组（第X次）充电记录Q /CSG表2.0.2 X号蓄电池组充、放电特性曲线Q/ CSG表2.0.3X号蓄电池组充、放电特性曲线Q/ CSG表2.0.4X号蓄电池组充、放电检查签证Q/ CSG表2.0.5箱柜基础检查记录Q/ CSG表2保护、控制及直流设备安装单位工程质量验收评定表Q/ CSG表2.1主控室、继电器室设备安装分部工程质量验收评定表Q/ CSG表2.1.1控制屏、保护屏安装分项工程质量检验评定表Q/CSG表2.1.3二次回路检查及接线分项工程质量检验评定表Q/CSG表2.2蓄电池组安装分部工程质量验收评定表Q/CSG表2.2.1蓄电池台架、屏柜安装分项工程质量检验评定表Q/CSG表2.2.2蓄电池安装分项工程质量检验评定表Q/CSG表2.2.3蓄电池充、放电分项工程质量检验评定表8 _KV配电装置安装KV配电装置安装单位工程竣工资料（封皮）_KV配电装置安装单位工程竣工资料卷内目次KV配电装置安装单位工程资料核查项目表Q/CSG表3.0.1新SF6气体抽样检验记录Q /CSG表3.0.2断路器安装调整记录Q /CSG表3.0.3（设备名称、编号）隔离开关、负荷开关调整记录Q /CSG表3.0.4导线液压施工检查记录Q /CSG表3.0.5高压配电柜母线检查隐蔽前（签证）记录Q /CSG表3.0.6箱柜基础检查记录Q / CSG表3 _KV配电装置安装单位工程质量验收评定表Q /CSG表3.1主母线及旁路母线安装分部工程质量验收评定表Q /CSG表3.1.1悬式绝缘子串安装分项工程质量检验评定表Q /CSG表3.1.2支柱绝缘子安装分项工程质量检验评定表Q /CSG表3.1.3软母线安装分项工程质量检验评定表Q /CSG表3.1.4管形母线安装分项工程质量检验评定表Q/CSG表3.1.5接地隔离开关安装分项工程质量检验评定表Q7 CSG表3.2电压互感器及避雷器安装分部工程质量验收评定表Q/ CSG表3.2.1避雷器安装分项工程质量检验评定表Q7 CSG表3.2电压互感器及避雷器安装分部工程质量验收评定表Q / CSG 表 3.3.10 端子箱安装 分项工程质量检验评定表Q / CSG 表 322-1 油浸式互感器安装分项工程质量检验评定表Q / CSG 表 322-2 SF6 互感器安装 分项工程质量检验评定表 Q / CSG 表 3.2.3 隔离开关安装分项工程质量检验评定表Q / CSG 表 3.2.4 支柱绝缘子安装分项工程质量检验评定表Q / CSG 表 3.2.5 引下线及设备连线安装分项工程质量检验评定表Q / CSG 表 3.2.6 端子箱安装分项工程质量检验评定表Q / CSG 表 3.2.7二次回路检查及接线分项工程质量检验评定表 Q / CSG 表 3.3进出线（含母联、分段及旁路）间隔安装分部工程质量验收评定表 Q / CSG 表 3.3.1隔离开关安装分项工程质量检验评定表Q / CSG 表 3.3.3-2 SF 电流互感器安装Q / CSG 表 3.3.4避雷器安装分项工程质量检验评定表Q / CSG 表 3.3.5穿墙套管安装分项工程质量检验评定表Q / CSG 表 3.3.6支柱绝缘子安装分项工程质量检验评定表Q / CSG 表 3.3.7-1 软母线安装分项工程质量检验评定表Q / CSG 表 3.3.7-2 管形母线安装分项工程质量检验评定表Q / CSG 表 3.3.8引下线及设备连线安装分项工程质量检验评定表Q /CSG 表 3.3.9-1 油浸式电压互感器安装 分项工程质量检验评定表 Q / CSG 表 3.3.9-2 SF 电压互感器安装 分项工程质量检验评定表Q / CSG 表 3.3.2.1(Y) SF断路器安装 分项工程质量检验评定表 Q7 CSG 表 3.3.2.1(T) SF断路器安装 分项工程质量检验评定表 Q / CSG 表 3.3.2-1(Q) SF断路器安装 分项工程质量检验评定表 Q / CSG 表 332-2罐式SF6断路器安装 分项工程质量检验评定表 Q / CSG 表 332-3 屋外少油断路器安装 分项工程质量检验评定表Q / CSG 表 3.3.3-1 油浸式电流互感器安装 分项工程质量检验评定表分项工程质量检验评定表Q/ CSG表3.3.11二次回路检查及接线分项工程质量检验评定表Q/ CSG表3.4 _KV配电柜安装分部工程质量验收评定表Q/ CSG表341-1 手车式高压成套配电柜安装分项工程质量检验评定表Q/ CSG表3.4.1-2 固定式高压成套配电柜安装分项工程质量检验评定表Q/ CSG表3.4.2硬母线安装分项工程质量检验评定表Q/ CSG表3.4.3真空断路器检查分项工程质量检验评定表Q/CSG表3.4.4二次回路检查及接线分项工程质量检验评定表Q/ CSG表3.5限流电抗器安装分部工程质量验收评定表Q/ CSG表3.5.1 母线安装分项工程质量检验评定表Q/ CSG表3.5.2 穿墙套管安装分项工程质量检验评定表Q/ CSG表3.5.3 限流电抗器安装分项工程质量检验评定表Q/ CSG表3.5.4 支柱绝缘子安装分项工程质量检验评定表Q/ CSG表3.10 _KV配电装置带电试运行分部工程质量检验评定（签证）表9 _KV封闭式组合电器安装KV封闭式组合电器安装单位工程竣工资料卷内目次KV封闭式组合电器安装单位工程资料核查项目表Q7CSG表4.0.1新SF 气体抽样检验记录Q/ CSG表4.0.2封闭式组合电器安装及调整记录Q /CSG表4.0.3封闭式组合电器隔气室气体密封试验记录Q /CSG表4.0.4封闭式组合电器隔气室气体湿度检测记录Q /CSG表4.0.5导线液压施工检查记录Q /CSG表4.0.6箱柜基础检查记录表Q/ CSG表4 KV封闭式组合电器安装单位工程质量验收评定表Q / CSG表4.1 KV封闭式组合电器检查安装分部工程质量验收评定表Q / CSG表4.1.1基础检查及设备支架安装分项工程质量检验评定表Q /CSG表4.1.2封闭式组合电器本体检查安装分项工程质量检验评定表Q / CSG表4.1.3-1 电压互感器安装分项工程质量检验评定表Q / CSG表4.1.3-2 避雷器安装分项工程质量检验评定表Q/CSG表4.2 _KV封闭式组合电器配套设备安装分部工程质量验收评定表Q/CSG表4.2.1-1 油浸式电压（电流）互感器安装分项工程质量检验评定表Q /CSG表4.2.1-2 SF 电压（电流）互感器安装分项工程质量检验评定表Q /CSG表4.2.2避雷器安装分项工程质量检验评定表Q /CSG表4.2.3引下线及设备连线安装分项工程质量检验评定表Q /CSG表4.2.4 悬式绝缘子串安装分项工程质量检验评定表Q /CSG表4.3 _KV封闭式组合电器控制设备安装分部工程质量验收评定表Q /CSG表4.3.1控制柜及端子箱安装分项工程质量检验评定表Q /CSG表4.3.2二次回路检查及接线分项工程质量检验评定表Q /CSG表4.10 _KV封闭式组合电器带电试运行分部工程质量检验评定（签证）表_KV封闭式组合电器安装单位工程竣工资料10站用配电装置安装站用配电装置安装单位工程竣工资料（封皮）站用配电装置安装单位工程竣工资料卷内目次站用配电装置安装单位工程资料核查项目表Q/ CSG表5.0.1（变压器名称、编号）绝缘油试验记录Q/ CSG表5.0.2变压器名称、编号气体继电器检验记录Q/ CSG表5.0.3站用低压配电装置母线隐蔽前检查（签证）记录Q/ CSG表5.0.4低压盘柜基础检查记录Q/CSG表5站用配电装置安装单位工程质量验收评定表Q/ CSG表5.1站用变压器安装分部工程质量验收评定表Q/ CSG表5.1站用变压器安装分部工程质量验收评定表Q/ CSG表5.2站用低压配电装置安装分部工程质量验收评定表Q/CSG表5.2.1低压配电盘安装分项工程质量检验评定表Q/ CSG表5.2.2硬母线安装分项工程质量检验评定表Q/CSG表5.2.3二次回路检查及接线分项工程质量检验评定表Q/ CSG表5.3网栏安装检查分部工程质量验收评定表Q/ CSG表5.3.1网栏安装检查分项工程质量检验评定表Q/CSG表5.10站用低压配电装置带电试运行分部工程质量检验评定（签证）表11无功补偿装置安装无功补偿装置安装单位工程竣工资料Q/ CSG10017.2- 2007全站电缆线路安装单位工程资料核查项目表Q7 CSG10017.2-2007无功补偿装置安装单位工程资料核查项目表Q/ CSG表6无功补偿装置安装单位工程质量验收评定表Q/ CSG表6.0.1 电抗器运输冲击记录Q/ CSG表6.0.2 电抗器破压前气体压力检查记录Q/ CSG表6.0.3 电抗器绝缘油试验记录Q/ CSG表6.0.4 电抗器气体继电器检验记录Q/ CSG表6.0.5 电抗器器身检查（隐蔽）签证Q/ CSG表6.0.6 电抗器冷却器密封试验签证Q/ CSG表6.0.7 电抗器真空注油及密封试验签证Q/ CSG表6.0.8 导线液压施工检查记录Q/ CSG表6.0.9 箱柜基础检查记录Q/ CSG表6.0.10 电容器组安装签证Q/ CSG表6.0.11 组合式油浸电容器安装签证Q/ CSG表6.1干式电抗器安装分部工程质量验收评定表Q/ CSG表6.0.11 组合式油浸电容器安装签证Q/ CSG表6.1.1干式电抗器安装分项工程质量检验评定表Q/ CSG表6.1.2硬母线安装分项工程质量检验评定表Q/ CSG表6.1.3硬引下线及设备连线安装分项工程质量检验评定表Q7 CSG表6.2油浸式电抗器安装分部工程质量验收评定表Q/ CSG表6.2.1油浸式电抗器本体安装分项工程质量检验评定表Q/ CSG表6.2.2油浸式电抗器器身检查分项工程质量检验评定表Q/ CSG表6.2.3油浸式电抗器附件安装分项工程质量检验评定表Q/ CSG表6.2.4油浸式电抗器注油及密封试验分项工程质量检验评定表Q/ CSG表6.2.5油浸式电抗器整体检查分项工程质量检验评定表Q/ CSG表6.2.6中性点电抗器安装分项工程质量检验评定表Q/ CSG表6.2.7.1 中性点管形母线安装分项工程质量检验评定表Q/ CSG表6.2.7.2 中性点软母线安装分项工程质量检验评定表Q/ CSG表6.2.8引下线及设备连线安装分项工程质量检验评定表Q7 CSG表6.2.9控制柜及端子箱安装分项工程质量检验评定表Q/ CSG表6.2.10二次回路检查及接线分项工程质量检验评定表Q/ CSG表6.3电容器间隔安装分部工程质量验收评定表Q/ CSG表6.3.1电容器组安装分项工程质量检验评定表Q/ CSG表6.3.2放电线圈安装分项工程质量检验评定表Q/ CSG表6.3.3接地隔离开关安装分项工程质量检验评定表Q/ CSG表6.3.4硬母线安装分项工程质量检验评定表Q/ CSG表6.3.5引下线及设备连线安装分项工程质量检验评定表Q/ CSG表6.4网栏安装分部工程质量验收评定表Q/ CSG表6.4.1网栏安装检查分项工程质量检验评定表Q/ CSG表6.10.1电容器组带电试运行质量检验评定（签证）表12全站电缆施工全站电缆施工单位工程竣工资料Q/CSG10017.2-2007全站电缆单位工程竣工资料卷内目次Q/ CSG10017.2- 2007全站电缆线路安装单位工程资料核查项目表Q/ CSG表7.0.1 35KV 及以上电缆敷设记录Q/ CSG表7.0.2电缆敷设记录（设计变更部分）Q/CSG表7.0.3直埋电缆隐蔽前检查（签证）记录Q/ CSG表7.0.4 电力电缆中间接头位置记录Q/ CSG表7全站电缆施工单位工程质量验收评定表Q/ CSG表7.1电缆管配制及敷设分部工程质量验收评定表Q/ CSG表7.1.1电缆管配制及敷设分项工程质量检验评定表Q/ CSG表7.2电缆支架安装分部工程质量验收评定表Q/ CSG表7.2.1电缆架安装分项工程质量检验评定表Q/ CSG表7.3电缆敷设分部工程质量验收评定表Q/ CSG表7.3.1电缆敷设分项工程质量检验评定表Q/ CSG表7.3.2光缆敷设分项工程质量检验评定表Q/ CSG表7.3.3直埋电缆敷设分项工程质量检验评定表Q/ CSG表7.4电力电缆终端及中间接头制作安装分部工程质量验收评定表Q/ CSG表7.4.1电力电缆终端制作安装分项工程质量检验评定表Q/ CSG表7.4.2电力电缆中间接头制作安装分项工程质量检验评定表Q/ CSG表7.5控制电缆终端制作安装分部工程质量验收评定表Q/ CSG表7.5.1控制电缆终端制作安装分项工程质量检验评定表Q/CSG表7.6 35KV及以上电压等级电缆线路分部工程质量验收评定表Q/CSG表7.6.1 35KV及以上电压等级电缆线路敷设分项工程质量检验评定表Q/ CSG表7.7电缆防火与阻燃分部工程质量验收评定表Q/ CSG表7.7.1电缆防火与阻燃分项工程质量检验评定表13全站防雷及接地装置安装全站防雷及接地装置安装单位工程竣工资料Q/CSG10017.2-2007全站防雷及接地装置安装单位工程竣工资料卷内目次Q/ CSG10017.2- 2007全站防雷及接地装置安装单位工程资料核查项目表Q/ CSG表8.0.1屋外接地装置隐蔽前检查（签证）记录Q/ CSG表8.0.2避雷针及接地引下线检查（签证）记录Q/ CSG表8.0.3接地电阻（局部）测量（签证）记录Q/CSG表8全站防雷及接地装置安装单位工程质量验收评定表Q/CSG表8.1避雷针及引下线安装分部工程质量验收评定表Q/ CSG表8.1.1避雷针及引下线安装分项工程质量检验评定表Q/ CSG表8.2接地装置安装分部工程质量验收评定表Q/ CSG表8.2.1屋外接地装置安装分项工程质量检验评定表Q/ CSG表8.2.2屋内接地装置安装分项工程质量检验评定表14通信系统设备安装通信系统设备安装单位工程竣工资料Q/ CSG10017.2- 2007变电站通信系统安装单位工程资料核查项目表Q/CSG10017.2-2007通信系统设备安装单位工程竣工资料卷内目次Q/ CSG表9.0.1微波塔避雷针及引下线检查签证Q/ CSG表9.0.2微波塔接地电阻（局部）测量（签证）记录Q/ CSG表9.0.3变电站通信蓄电池组充、放电质量验收签证Q/ CSG表9.0.4变电站通信系统整体施工质量验收签证Q/ CSG表9通信系统设备安装单位工程质量验收评定表Q/ CSG表9.1通信系统一次设备安装分部工程质量验收评定表Q/ CSG表9.1.1通信系统一次设备安装分项工程质量检验评定表Q/ CSG表9.2.1微波天线安装分项工程质量检验评定表Q/ CSG表9.2.2微波馈线安装分项工程质量检验评定表Q/ CSG表9.2.3载波机、光端、微波设备安装分项工程质量检验评定表Q/ CSG表9.2.4程控交换机安装分项工程质量检验评定表Q7 CSG表9.3通信蓄电池安装分部工程质量验收评定表Q/ CSG表9.3.1免维护蓄电池安装分项工程质量检验评定表Q/ CSG表9.4通信系统接地施工分部工程质量验收评定表Q/ CSG表9.4.1通信站（系统）防雷接地施工分项工程质量检验评定表3、3 110KV〜500KV送变电工程质量检验及评定标准第3部分变电土建工程附录I施工技术管理表格Q/ CSG表BJ1-1工程概况表Q/ CSG表BJ1-2施工现场质量管理检查记录Q/ CSG表BJ1-3有见证试验汇总表Q/CSG表BJ1-4施工日志Q/ CSG表BJ1-5技术交底记录Q/ CSG表BJ1-6工程洽商记录附录J施工过程记录表格J.1通用表格Q /CSG表BJ2-1隐蔽工程验收记录表Q /CSG表BJ2-2施工试验记录表（通用）Q /CSG表BJ2-3交接检查记录表Q /CSG表BJ2-4设备单机试运转记录Q /CSG表BJ2-6材料、构配件进场检验记录Q /CSG表BJ2-7设备开箱检验记录Q /CSG表BJ2-8材料、构件和设备合格证或试验报告汇总表J.2建筑工程Q / CSG表BJ2-9工程定位测量记录Q/ CSG表BJ2-10建筑物垂直度、标高测量记录Q/ CSG表BJ2-11建（构）筑物沉降（变形）观测记录Q/ CSG表BJ2-12沉降观测示意图Q/ CSG表BJ2-13重锤夯实试夯记录Q/ CSG表BJ2-14重锤夯实施工记录Q/ CSG表BJ2-15强夯施工记录Q/ CSG表BJ2-16强夯施工汇总记录Q/ CSG表BJ2-17基坑支护结构顶部水平位移结果表Q/ CSG表BJ2-18锤击沉管混凝土灌注桩工程施工工艺试验记录表Q / CSG表BJ2-19锤击沉管混凝土灌注桩工程施工记录表Q/ CSG表BJ2-20水泥土搅拌桩供灰记录表Q/ CSG表BJ2-21水泥土搅拌桩施工记录表Q/ CSG表BJ2-22水泥土搅拌桩施工记录汇总表Q/ CSG表BJ2-23内击式套管成孔灌注桩施工工艺试验记录表Q/ CSG表BJ2-24内击式套管成孔灌注桩施工记录表Q/ CSG表BJ2-25锤击混凝土预制桩、钢桩施工工艺试验记录表Q/ CSG表BJ2-26锤击混凝土预制桩、钢桩施工记录表Q/ CSG表BJ2-27静压混凝土预制桩、钢桩施工工艺试验记录表Q/ CSG表BJ2-28静压混凝土预制桩、钢桩施工记录表Q/ CSG表BJ2-29 _号人工挖孔桩成孔检查记录Q/ CSG表BJ2-30人工挖孔灌注桩资料汇总表钻（冲、挖）孔桩钢筋笼安装隐蔽验收记录表Q/ CSG表BJ2-31Q/ CSG表BJ2-_号钻（冲）孔桩成孔施工记录32 -Q/ CSG表BJ2-护壁泥浆质量检查记录33Q/ CSG表BJ2-_号（钻）冲孔桩隐蔽验收记录34 -Q/ CSG表BJ2-地下连续墙隐蔽验收记录35Q/ CSG表BJ2-_号钻（冲）孔桩地下连续墙灌注水下混凝土记录36 -Q/ CSG表BJ2-37钻（冲）孔灌注桩施工资料汇总表Q/ CSG表BJ2-38-1 地基验槽（坑）检查记录Q/ CSG表BJ2-38-2 地基验槽（坑）检查记录Q/ CSG表BJ2-39地基基坑（槽）回填施工检查记录Q/ CSG表BJ2-40地基处理记录Q/ CSG表BJ2-41混凝土浇灌申请书Q/ CSG表BJ2-42混凝土开盘鉴定表Q/ CSG表BJ2-43混凝土拆模申请单Q/ CSG表BJ2-44混凝土搅拌质量记录表Q/ CSG表BJ2-45混凝土坍落度检测记录表Q/ CSG表BJ2-46混凝土工程浇筑施工记录Q/ CSG表BJ2-47混凝土养护情况记录表Q/ CSG表BJ2-48大体积混凝土结构测温记录Q/ CSG表BJ2-49大体积混凝土结构测温示意图Q/ CSG表BJ2-50砂浆配合比申请、通知单Q/ CSG表BJ2-51砌筑砂浆试块强度统计评定记录Q/ CSG表BJ2-52混凝土生产水平统计评定表Q/ CSG表BJ2-54混凝土试块强度统计评定记录Q/ CSG表BJ2-55混凝土（砂浆）试块试验报告汇总表Q/ CSG表BJ2-56幕墙防雷接地电阻测试记录表Q/ CSG表BJ2-57玻璃幕墙结构胶粘结剥离试验记录表Q7 CSG表BJ2-58密封胶、密封材料和衬垫材料检查验收记录表Q/ CSG表BJ2-59混凝土后浇带施工检查记录Q/ CSG表BJ2-60屋面泼水、淋水、蓄水试验记录表Q/ CSG表BJ2-61厕所、厨房、阳台等有防水要求的地面淋水、蓄水试验记录表Q / CSG表BJ2-62钢筋焊接（机械连接）试验报告汇总表Q/ CSG表BJ2-63构架横梁检查及安装记录表Q/ CSG表BJ2-64构支架立柱检查及安装记录表Q / CSG表BJ2-65构件吊装记录Q / CSG表BJ2-66焊接材料烘焙记录Q/ CSG表BJ2-67地下工程防水效果检查记录J.3给排水工程Q / CSG表BJ2-68灌（满）水试验记录Q / CSG表BJ2-69通水试验记录Q/ CSG表BJ2-70吹洗试验记录Q / CSG表BJ2-71通球试验记录Q / CSG表BJ2-72补偿器安装记录Q / CSG表BJ2-73消火栓试射记录Q/ CSG表BJ2-74阀门安装前试验记录Q/ CSG表BJ2-75管道焊接检查记录Q/ CSG表BJ2-76管道（设备）水压试验记录Q/ CSG表BJ2-77水泵安装记录Q/ CSG表BJ2-78水泵检查试运转记录J.4建筑电气工程Q/ CSG表BJ2-79漏电保护器模拟漏电测试记录Q/ CSG表BJ2-80防雷引下线连接记录Q/ CSG表BJ2-81大型灯具牢固性试验记录Q/ CSG表BJ2-82电气接地电阻测试记录Q/ CSG表BJ2-83电气接地装置隐检与平面示意图Q/ CSG表BJ2-84电气绝缘电阻测试记录Q/ CSG表BJ2-85电气器具通电安全检查记录Q/ CSG表BJ2-86漏电开关模拟试验记录Q/ CSG表BJ2-87建筑物照明通电试运行记录J.5通风与空调Q7 CSG表BJ2-88风管漏光检测记录Q/ CSG表BJ2-89风管漏风检测记录Q / CSG表BJ2-90空调系统试运转调试记录附录K工程施工质量验收记录表K.1质量验收通用记录表格Q7 CSG表3.0.18-2 __分项工程质量验收记录Q /CSG表3.0.18-3 ._分部（子分部）工程质量验收记录Q /CSG表3.0.18-4单位（子单位）工程质量竣工验收记录Q /CSG表3.0.18-5单位（子单位）工程质量控制资料核查记录Q /CSG表3.0.18-6单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录Q /CSG表3.0.18-7单位（子单位）工程观感质量检查记录Q /CSG表3.0.18-8单位工程质量等级评定记录K.2单位工程定位放线Q/ CSG表5.2.1单位工程定位放线检验批质量验收记录表K.3 土石方及基坑工程Q/ CSG表5.3.1 土方开挖工程检验批质量验收记录表Q /CSG表5.3.2土方回填工程检验批质量验收记录表Q /CSG表5.3.3石方爆破开挖工程检验批质量验收记录表Q /CSG表5.3.4重复使用钢板桩支护工程检验批质量验收记录表Q /CSG表5.3.5混凝土板桩支护工程检验批质量验收记录表Q /CSG表5.3.6水泥土桩墙支护工程检验批质量验收记录表Q/CSG表5.3.7锚杆及土钉墙支护工程检验批质量验收记录表Q /CSG表5.3.8钢筋混凝土支撑系统检验批质量验收记录表Q /CSG表5.3.9地下连续墙工程检验批质量验收记录表Q /CSG表5.3.10沉井（箱）工程检验批质量验收记录表Q /CSG表5.3.11降水与排水工程检验批质量验收记录表K.4地基及地基处理工程Q7 CSG表5.4.1灰土地基工程检验批质量验收记录表Q /CSG表5.4.2砂和砂石地基工程检验批质量验收记录表Q /CSG表5.4.3土工合成材料地基工程检验批质量验收记录表Q /CSG表5.4.4粉煤灰地基工程检验批质量验收记录表Q /CSG表5.4.5强夯地基工程检验批质量验收记录表Q /CSG表5.4.6振冲地基工程检验批质量验收记录表Q/CSG表5.4.7砂桩地基工程检验批质量验收记录表Q /CSG表5.4.8预压地基工程检验批质量验收记录表Q /CSG表5.4.9高压喷射注浆地基工程检验批质量验收记录表Q /CSG表5.4.10土和灰土挤密桩复合地基工程检验批质量验收记录表Q /CSG表5.4.11注浆地基工程检验批质量验收记录表。

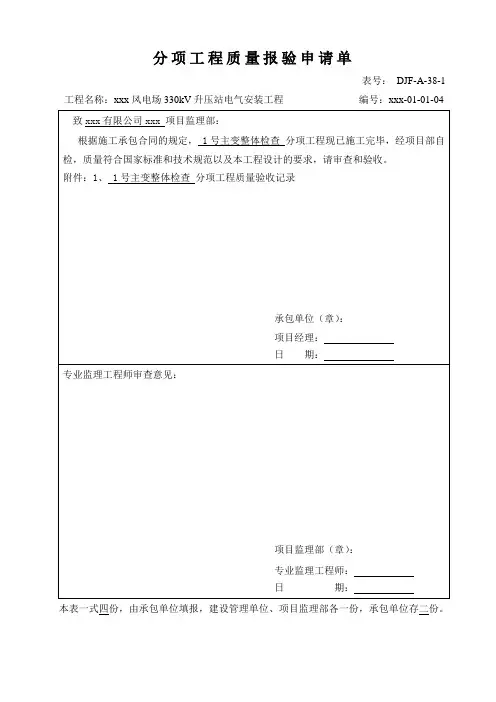

分项工程质量报验申请单 表号： DJF-A-38-1 工程名称：xxx风电场330kV升压站电气安装工程 编号：xxx-01-01-04 致xxx有限公司xxx 项目监理部： 根据施工承包合同的规定， 1号主变整体检查 分项工程现已施工完毕，经项目部自检，质量符合国家标准和技术规范以及本工程设计的要求，请审查和验收。 附件：1、 1号主变整体检查 分项工程质量验收记录

承包单位（章）： 项目经理： 日 期： 专业监理工程师审查意见：

项目监理部（章）： 专业监理工程师： 日 期：

本表一式四份，由承包单位填报，建设管理单位、项目监理部各一份，承包单位存二份。 1号主变压器整体检查 分项工程质量检验评定表 工程编号：1-1-5 表号：Q/CSG表1.1.5 产品型号 SFPZ9-240000/330 出厂编号 2010100 制造厂家 西安西电变压器有限责任公司 安装位置 1#主变压器基础 工 序 检 验 项 目 性 质 单 位 质 量 标 准 检验方法 及器具 检验 结果 合格 推荐值

变 压 器 整 体 检 查

铭牌及接线图标志 齐全，清晰 观察检查 齐全，清晰 所有附件安装 正确，牢固 正确，牢固 油系统阀门 打开，且指示正确 指示正确 变压器外观 清洁，顶盖无遗留物 清洁

分接开关位置及指示 符合运行要求位置指示正确 指示正确 油位 主要 正常 正常 测温装置 指示正确 指示正确 气体继电器 主要 模拟试验良好 模拟试验检查 合格 冷却装置 试运良好，联动可靠 观察检查 试运良好，联动可靠 事故排油消防设施 主要 已验收 投运检查 已验收合格 试验项目 主要 合格，无漏项 检查试验报告 合格，无漏项 整体密封 主要 无渗油 观察检查 无渗油 相色标志 齐全，正确 齐全，正确

接

地

铁芯和夹件接地引出套管 牢固，导通良好

扳动且导通检查

牢固，导通良好

高压套管末屏 牢固，导通良好 电流互感器备用二次端子 短路后可靠接地 短路后可靠接地

厂用变压器安装单元工程外观及器身检查分项质量评定表133 分部工程名称单元工程名称安装部位安装内容安装单位开/完工日期项次检验项目质量标准检查项记录或检测项实测值评定（合格率）主控项目1 器身1）器身检查应符合GB50148的规定或产品技术文件要求；2）各部件无损伤、变形、无移动；3）所有螺栓紧固并有防松措施；绝缘螺栓无损坏，防松绑扎完好；4）油浸变压器箱体完好，无渗漏2 铁芯1）外观无碰伤变形；2）铁芯一点接地；3）铁芯各紧固件紧固、无松动；4）铁芯绝缘良好3 绕组1）绕组接线表面无放电痕迹及裂纹；2）各绕组线圈排列整齐，间隙均匀，油路畅通；3）绕组压钉（或垫块）紧固，绝缘完好，防松螺母锁紧4引出线1）绝缘包扎紧固，无破损、拧弯；2）固定牢固，绝缘距离符合设计文件要求；3）裸露部分无毛刺或尖角，焊接良好；4）与套管接线正确，连接牢固5调压切换装置1）无励磁调压切换装置各分接头与线圈连接紧固、正确，接点接触紧密、弹性良好，切换装置拉杆、分接头凸轮等完整无损，转动盘动作灵活、密封良好，指示器指示正确；2）有载调压切换装置的分接头开关、切换开关接触良好，位置显示一致，分接引线连接牢固、正确，切换开关部分密封良好一般项目1 到货检查1）油箱及所有附件齐全，无锈蚀或机械损伤，密封良好；2）各连接部位螺栓齐全，紧固良好；3）套管包装完好，表面无裂纹、伤痕、充油套管无渗油现象，油位指示正常2外壳及附件1）铭牌及接线圈标志齐全清晰；2）附件齐全完好，绝缘子外观光滑，无裂纹施工单位自评意见各项操作实验或试运行符合要求。

主控项目质量检验项目全部符合本标准要求，一般项目所含的质量检查项目质量与本标准有微小出入的有项，经试验与试运行不影响安全运行和设计效益，且有微小出入项目为一般项目的 %报验资料情况：分项质量等级评定为：质量检查员：项目质量（技术）负责人：（盖公章）年月日监理单位复核意见平行检验和跟踪检验结果及备查资料名称、编号：经复核，各项操作实验或试运行符合要求。

成套高压开关柜安装分项工程质量验收记录表
电缆敷设分项工程质量验收记录表
MT5010-95
电缆敷设分项工程质量验收记录表
MT5010-95
接地装置安装分项工程质量验收记录表
MT5010-95
接地装置安装分项工程质量验收记录表
MT5010-95
接地装置安装分项工程质量验收记录表
MT5010-95
电缆头制作、接线和线路绝缘测试分项工程质量验收记录
电缆头制作、接线和线路绝缘测试分项工程质量验收记录
电缆头制作、接线和线路绝缘测试分项工程质量验收记录
二次接线安装分项工程质量验收记录表
MT5010-95
二次接线安装分项工程质量验收记录表
MT5010-95
裸母线、封闭母线、插接式母线安装分项工程质量验收记录
表
GB50303-2002
电缆桥架安装和桥架内电缆敷设分项工程质量验收记录表
GB50303-2002
电缆桥架安装和桥架内电缆敷设分项工程质量验收记录表
GB50303-2002
裸母线、封闭母线、插接式母线安装分项工程质量验收记录
表
GB50303-2002。

变电站电气安装质量验收及评定表（2017年新编模板）2017年01月01日继续执行目录质量验收及评定表 (272)1 质量验收及评定表编制说明 (273)2 质量验收及评定范围划分表 (275)3 主变压器系统安装单位工程竣工资料 (287)4 控制及直流设备安装单位工程竣工资料 (341)5 ×××kV配电装置安装单位工程竣工资料 (368)6 1000kVGIS 、HGIS 配电装置安装单位工程竣工资料 (422)7 500kV 及以下GIS、HGIS 配电装置安装单位工程竣工资料 (506)8 站用配电装置安装单位工程竣工资料 (535)9 无功补偿装置安装单位工程竣工资料 (598)10 全站电缆施工单位工程竣工资料 (621)11 全站防雷及接地装置安装单位工程竣工资料 (654)12 全站电气照明装置单位工程竣工资料 (671)13 通信系统安装单位工程竣工资料 (692)1 质量验收及评定表编制说明（1）1000kV 变电站验评范围的划分应根据《1000kV 变电站电气设备施工质量检验及评定规程》Q/GDW189-2008 及《电气装置安装工程质量检验及评定规程》(DL/T5161-2002)的规定进行编制。

（2）编制《1000kV 变电站电气设备施工质量检验及评定范围划分表》时不应更改单位工程的顺序和编号,不具有的单位工程应空置，本次工程如需要增加的单位工程可最后一个单位工程之后进行增编。

（3）1000kV 变电站安装工程应根据《1000kV 变电站电气设备施工质量检验及评定范围划分表》编制相应的质量检验评定表。

质量检验评定表的工程编号应与验评范围划分表的编号对应。

（4）单位工程和分部工程质量验收评定表为格式化表格，除名称外不应进行任何改动。

（5）分项工程质量验收评定表中检验项目如与现场设备不符，应根据现场设备实际情况进行改动，改动部分应符合设计、相应规程、产品技术条件和说明书的要求，并经监理确认。

---------------------考试---------------------------学资学习网---------------------押题------------------------------避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线□□编号：WZCXJZ/QR060702(GB50303-2002)表25避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅱ）变配电室接地干线□□编号：WZCXJZ/QR060207(GB50303－2002)表25变压器、箱式变电所安装检验批质量验收记录□编号：WZCXJZ/QR060102/060201(GB50303-2002)表5不间断电源安装检验批质量验收记录□□□编号：WZCXJZ/QR060603(GB50303－2002)表9槽板配线安装检验批质量验收记录□□□编号：WZCXJZ/QR060504(GB50303－2002)表16柴油发电机组安装检验批质量验收记录□□□编号：WZCXJZ/QR060602－2002) 表8 (GB50303成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（Ⅱ）低压成套柜（屏、台）□□编号：WZCXJZ/QR060103/060202/060501/0606012002) (GB50303－表6成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（Ⅰ）高压开关柜□□编号：WZCXJZ/QR060103/060202 (GB50303－2002) 表6成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（Ⅲ）照明配电箱(盘)□□WZCXJZ/QR060501编号： 6 (GB50303－2002) 表低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录□□WZCXJZ/QR060402编号：－ (GB503032002) 表7低压电气动力设备试验和试运行检验批质量验收记录□□□ WZCXJZ/QR060403表10 编号：(GB50303－2002)电缆沟内和电缆竖井内电缆敷设检验批质量验收记录□□□WZCXJZ/QR060204/060303编号：13(GB50303－2002)表电缆桥架安装和桥架内电缆敷设检验批质量验收记录□□□WZCXJZ/QR060302/060404编号：(GB50303－2002)表12电缆头制作、接线和线路绝缘测试检验批质量验收记录□□□WZCXJZ/QR060106/060205/060306/060407/060506/060607(GB50303-2002)表18编号：电线、电缆穿管和线槽敷线安装检验批质量验收记录□□WZCXJZ/QR060105/060305/060406/060503/060606编号：表(GB50303－2002) 15电线导管、电缆导管和线槽敷设安装检验批质量验收记录（Ⅱ）室外□□WZCXJZ/QR060104编号：(GB50303-2002)表14电线导管、电缆导管和线槽敷设安装检验批质量验收记录（Ⅰ）室内□□□WZCXJZ/QR060304/060405/060502/060605编号；(GB50303-2002)表14钢索配线安装检验批质量验收记录□□□WZCXJZ/QR060505编号：2002)(GB50303－表17架空线路及杆上电气设备安装检验批质量验收记录□□□编号：WZCXJZ/QR060101(GB50303-2002) 表4建筑电气子分部工程与分项工程相关表（GB50303－2002）表3注：本表有●符号者为该子分部工程所含的分项工程。

表1.0.2 干式变压器安装分项工程质量验收表工程编号：表号：DL/T 5161.3表1.0.2续表1.0.2表1.0.3 消弧线圈（接地变压器）安装分项工程质量验收表工程编号：表号：：DL/T 5161.3表1.0.3表1.0.4 66kV及以下电阻器安装分项工程质量验收表工程编号：表号：：DL/T 5161.3表1.0.4表1.0.5 1600kVA (kvar) 及以下油浸变压器（油浸电抗器）安装分项工程质量验收表工程编号：表号：：DL/T 5161.3表1.0.5续表1.0.5本体安装检查分项工程质量验收表工程编号：表号：：DL/T 5161.3表1.0.6工程编号：表号：DL/T 5161.3表1.0.7工程编号：表号：DL/T 5161.3表1.0.8表1.0.9 1600kVA (kvar)以上容量油浸变压器（油浸电抗器）注油、热油循环及密封试验分项工程质量验收表工程编号：表号：DL/T 5161.3表1.0.9表1.0.10 1600kVA (kvar) 以上容量油浸变压器（油浸电抗器）整体检查分项工程质量验收表工程编号：表号：DL/T 5161.3表1.0.10工程编号：表号：DL/T 5161.3表2.0.2工程编号：表号：DL/T 5161.3表2.0.3工程编号：表号：DL/T 5161.3表2.0.4表3.0.2 [变压器（油浸电抗器）名称编号］变压器（油浸电抗器）运输冲击记录工程编号：表号：DL/T 5161.3表3.0.2注1：冲击记录仪应在变压器（油浸电抗器）就位后，方可拆下；注2：现场检查冲击记录仪的记录情况，作出结论；注3：应附厂家冲击记录仪的记录复印件；注4：如变压器（电抗器）未装设冲击记录仪，应在此注明，并应填写变压器外观检查结果。

表3.0.3 [变压器（油浸电抗器）名称编号］变压器（油浸电抗器）保管期间气体压力值检查记录工程编号：表号：DL/T 5161.3表3.0.3表3.0.4 [变压器（油浸电抗器）名称编号］绝缘油检测记录工程编号：表号：DL/T 5161.3表3.0.4表3.0.5 [ 变压器（油浸电抗器）名称编号］变压器（油浸电抗器）检查（隐蔽）签证工程编号：表号：DL/T 5161.3表3.0.5表3.0.6 [ 变压器（油浸电抗器）名称编号］真空注油及密封试验签证工程编号：表号：DL/T 5161.3表3.0.6。

九、升压变电电气设备安装工程1.本章表格适用于大中型水电站升压变电电气设备安装工程中，下列电气设备安装工程单元工程的质量验收评定：（1）额定电压为35～500kV的主变压器安装工程；（2）额定电压为35～500kV的高压电气设备及装置安装工程的单元工程的质量验收评定。

小型水电站同类设备安装工程的质量验收评定可参照执行。

2.单元工程安装质量验收评定，应在单元工程检验项目的检验结果达到标准SL639要求（单元工程质量检查表），并具备完整的各种施工记录的基础上进行。

3.单位工程、分部工程名称：应按《项目划分表》确定的名称填写。

单元工程名称、部位：填写《项目划分表》确定的本单元工程设备名称及部位。

评定日期：填写安装单位终检日期。

4.单元工程质量检查表表头上方的“编号”，宜参照工程档案管理有关要求并由工程项目参建各方研究确定；“日期”，按本单元工程质量检查结束日期填写。

设计值应按设计图填写，并将设计值用括号“（）”标出。

检验结果：应填写实际测量及检查结果。

5.单元工程安装质量检验项目分为主控项目和一般项目。

安装质量标准中的优良、合格标准采用同一标准的，其质量标准的评定由监理单位（建设单位）会同施工单位商定。

主控项目和一般项目中的合格数是指达到合格及以上质量标准的项目个数。

6.施工单位申请验收评定时，提交的资料包括：单元工程的安装记录和设备到货验收资料；制造厂提供的产品说明书、试验记录、合格证件及安装图纸等文件；备品、备件、专用工具及测量仪器清单；设计变更及修改等资料；安装调整试验和动作试验记录；单元工程试运行的检验记录资料；重要隐蔽单元工程隐蔽前的影像资料；由施工单位质量检验员填写的单元工程质量验收评定表、单元工程（部分）质量检查表。

7. 监理单位应形成的资料包括:监理单位对单元工程质量的平行检验资料；监理工程师签署质量复核意见的单元工程质量验收评定表及单元工程（部分）质量检查表。

8.升压变电电气设备安装工程单元工程质量评定分为合格和优良两个等级。
