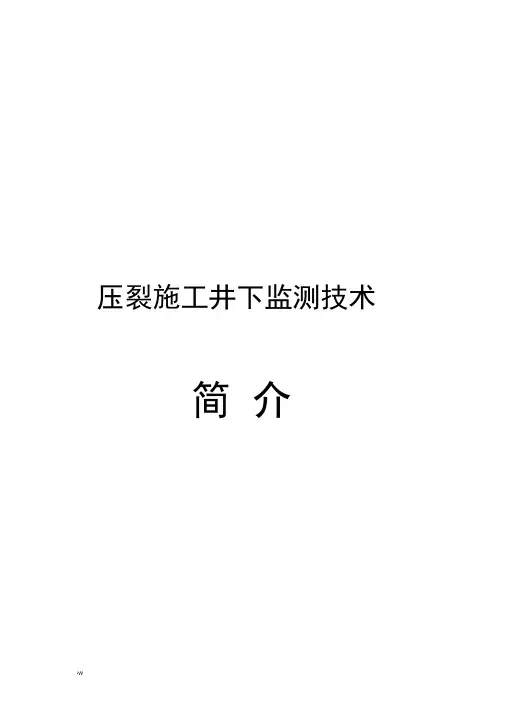

压裂施工井下监测技术简介二O一七年五月二十五日压裂施工井下监测技术简介1开展压裂施工井下监测的目的意义水力压裂是油气层增产的最有效方法之一，目前尽管水力压裂在理论、设备、工艺技术等方面都有了较快的发展，但在现场施工中仍存在不少问题。
例如现场施工时如何根据施工曲线确定裂缝类型、裂缝的延伸状况及准确获得裂缝的几何尺寸、滤失系数、闭合压力、闭合时间、地层主应力等都没得到有效的解决。
随着油气藏整体压裂技术的发展，压裂的实时监测及压后评估技术必将受到广泛重视，相应的压力分析及解释技术也急需进一步的发展和完善。
此外，同一区块一口井的压裂测试和解释，对于准确取得压裂所需要的参数并即时修改压裂设计是非常必要的，从而为下一次压裂措施作业提供借鉴和指导作用，这也是近年来实时监测及压后评估受到广泛关注的重要原因。
压裂压力是指压裂施工过程和停泵后井底或井口压力，压裂压力曲线是指压裂压力随时间的变化关系。
由于目前缺少直接测量水力裂缝的长度及导流能力等重要参数的手段，因此影响了分析压裂成败的原因及进一步提高水力裂缝效果的途径。
但是地下填砂裂缝的存在总要反映在压裂前后油井压力与产量的变化上来，特别是压力与产量随时间的变化速度与水力裂缝的长短、导流能力的大小等参数有直接关系。
通过对施工过程中压力曲线的分析，可以确定裂缝的延伸方式和施工期间任意时刻裂缝的几何参数，对停泵后压力曲线（称为压降曲线）的分析，能为压裂设计提供重要的设计参数，如地层有效滤失系数、压裂液效率等。
因而对压裂压力曲线的分析可以提高压裂施工的成功率和有效率。
2压裂施工监测技术的发展趋势压裂施工过程及其后的排液过程中都包含有许多反映油气层和裂缝性质的参数，如何进行该过程的动态监测及反演地层参数及有关裂缝的参数的获得是今后发展的主要方向，它可以及时、快速、高效、准确地了解地层参数及有关裂缝的参数，达到快速评价压裂效果的目的。
同时可以部分取消压裂后的试井测试（如测温、关井静压、示踪测井等），减少不必要的测试费用并可提前生产等。
050地质勘探DI ZHI KAN TAN1 引言目前，我国煤层气开发面积不断扩大，随着研究程度的深入，不同煤体结构压裂后产气效果差距非常大，随着煤矿开采，原压裂排采井在地下也被煤矿开采，研究人员对于压裂影响半径疑问越来越多。
随着煤层气开发向着低渗、低丰度更深的储层进军，储层压裂对于煤层气开发增产起非常重要的作用。
压裂工艺随着全国煤层气勘探开发程度的不断深入，现场工程师也认识到压裂工艺的改造对于不同煤体结构要有适合的压裂工艺，且压裂的影响半径也会变化，因此，对于煤层气压裂过程中裂缝的方位，延伸长度能够定性判断成为紧迫。
电位法井间监测技术在煤层气压裂中发展较快，在煤层气中也获得较多试验发展，是目前应用比较广泛的人工压裂裂缝测试手段。
为了获取压裂裂缝方位、形态、长度等相关参数，应用电位法、微地震测试方法对CS-01井3﹟煤层压裂裂缝方位进行了监测。
2 电位法压裂裂缝测试原理及成果2.1 电位法测试原理电位法井间监测技术是以传导类电法勘探的基本理论为依据，通过注入目的层位高电电离能量的工作液，测量工作也引起电场变化的形态，通过观察电场变化来解释目的层的裂缝方位及延伸长度等相关参数。
压裂施工中所用的压裂液是与地层导电性差距较大的液体，从测井套管供电向地层提供高稳定的电流。
施工的压裂液在地层中作为一个场源，由于此场源存在，目的层中的电阻率分布形态发生了明显变化，即压裂液集中地区低阻区，压裂液少地方相对高阻。
电阻变化就会导致地面电流密度发生变化，低阻地区电流密度相对较大。
在以上原理的基础上，在压裂井的周边环形布置检测点，检测其电位变化情况。
在压裂过程中实时监测地面的电位变化情况，从而达到推断裂缝开裂方向及延伸长度等相关参数信息。
2.2 电位法测试技术在油气田勘探开发中的应用1）测定人工裂缝方位和裂缝延伸长度，确定区块主应力方向，评价压裂施工效果；2）了解局部应力场的变化规律及影响因素，为井网调整及部署提供依据。
压裂裂缝监测方法分析及应用项目名称：《压裂裂缝监测方法分析及应用》研究起止时间：2011年3月—2011年12月负责人：卢云霄技术首席：杜发勇报告编写人：杜发勇主要研究人员：张培东陈东茹红丽黎石松暴志娟潘勇姜立辉孙文森黄琼冰薛仁江林惠星等审核人：陈东审定人：李云目录一、项目概况 (3)（一）立项背景 (3)（二）主要研究内容 (4)（三）完成工作量 (4)（四）提交成果与主要技术指标 (5)（五）主要成果和认识 (5)二、水力压裂裂缝监测方法分析 (6)（一）水力压裂裂缝监测技术分类 (6)（二）裂缝监测方法分析 (7)1、间接裂缝监测（诊断）方法分析 (7)2、直接近井裂缝监测方法分析 (12)3、直接远场裂缝监测方法分析 (18)（三）水力压裂裂缝监测方法对比 (29)三、探井水力压裂裂缝监测资料统计分析 (31)（一）探井水力压裂裂缝监测技术及应用情况 (31)（二）探井水力压裂裂缝监测资料分析 (31)1、压前压后井温测试资料分析 (31)2、井底压力温度监测资料分析 (37)3、地面多点式微地震裂缝监测资料分析 (43)4、大地电位法裂缝监测资料分析 (45)5、压后压力恢复资料分析 (46)6、裂缝监测资料综合分析 (47)四、认识和建议 (49)1、认识 (49)2、建议 (49)附图探井压裂前后井温测井曲线图 (49)一、项目概况（一）立项背景随着油田勘探工作的不断深入，新增探明储量中低渗透油气藏所占比例大幅上升。
“十一五”期间，达到当年探明储量的52.5%。
“十二五”期间勘探增储主阵地仍为低渗透油藏，年均在4000万吨以上。
压裂改造是这类储量得以探明和有效开发动用的关键技术。
正确的认识水力压裂裂缝的几何形态和延伸状况，对评价压裂效果，检验和提高压裂设计的准确性，优化开发方案，进而改善压裂增产效果，提高单井产能及最终采收率具有重要的指导作用。
因此，压裂裂缝监测诊断方法，始终是相关领域专家们最为关注，同时长期进行探索与开发应用的关键技术之一。
裂缝监测实施细则一、背景介绍裂缝是地表或者建造物上的一种常见的结构缺陷，其产生可能是由于地壳运动、地震、地基沉降、结构变形等原因引起的。
裂缝的浮现可能会导致建造物的结构不稳定，甚至危及人员生命安全。
因此，裂缝监测的实施对于及时发现和处理裂缝问题具有重要意义。
二、监测目的裂缝监测的目的是通过对裂缝的定期观测和记录，获取裂缝的变化情况，以便及时采取相应的措施，确保建造物的结构安全和人员的安全。
三、监测方法1. 观测点的选择：根据建造物的结构特点和裂缝的分布情况，选择代表性的观测点进行监测。
观测点应包括建造物的主要结构部位和易发裂缝区域。
2. 监测设备的安装：在每一个观测点上安装裂缝计量仪器，如裂缝计量尺、裂缝计量仪等。
安装过程中应确保设备的稳定性和准确性。
3. 监测频率：根据裂缝的情况和建造物的使用状况，确定监测的频率。
普通情况下，建议每季度进行一次监测，并在重大地震或者其他自然灾害发生后进行特殊监测。
4. 数据记录和分析：每次监测完成后，将监测数据记录下来，并进行数据分析。
可以使用电子表格或者专门的监测软件进行数据管理和分析。
四、监测内容1. 裂缝的形态：记录裂缝的长度、宽度、深度等参数，并绘制裂缝的示意图。
可以使用测量仪器进行测量，也可以通过人工观测进行记录。
2. 裂缝的变化：比较不同时间点的裂缝数据，分析裂缝的变化趋势。
特殊关注裂缝的扩展、变形、闭合等情况。
3. 环境因素的影响：记录监测期间的环境因素，如温度、湿度、地震等，以便分析这些因素对裂缝变化的影响。
五、监测结果的处理1. 正常情况下，如果裂缝的变化在合理范围内，可以继续进行定期监测，并保持监测记录的完整性。
2. 如果裂缝的变化超出了正常范围，应即将采取措施进行修复或者加固。
修复或者加固的具体措施应根据裂缝的性质和严重程度进行决策。
3. 在重大地震或者其他自然灾害发生后，应即将进行特殊监测，并根据监测结果及时采取应急处理措施。
六、监测报告每次监测完成后，应编制监测报告，包括以下内容：1. 监测目的和方法的介绍。
关于井下压裂实时监测技术及其应用摘要：在油气开采工作中为了保证开采工作的顺利进行，需要对压力进行有效的监测，传统的压力监测技术尽管可以获得井口的压力大小，但无法对整体的真实开采工作状况进行有效的反应。
基于此，本文重点针对井下压裂实时监测技术展开了分析和研究，同时提出了相应的技术应用要点，有效提高了油气开采工作的整体效率和质量。
关键词：井下压裂；实时监测技术；应用在油气开采工作当中，不管是油气井的生产工作还是油水井的增注工作，水力压裂工作是其中一个非常重要的技术措施，压裂的工作效果直接关系到了油气开发工作的实际成本以及生产工作数量。
要想有效保证良好的压裂工作效果，需要有效做好压裂参数的实时性监测和分析，针对传统压裂监测工作当中存在的各种技术缺陷问题，通过井下压裂实时性监测技术所取得的效果非常明显，可以对传统的井下压裂存在的技术缺陷问题进行弥补，提高了油气开采工作的整体工作效率和质量。
1 监测系统硬件设计1.1监测管柱在井下压裂实施性监测工作中，通过实时监测管柱的使用，可以保证压裂施工的正常稳定工作和运行，有效实现了井下作业层的套压的实时性控制与测量。
在实际的测量工作当中，实时监测管柱可以随着压裂灌注同步进入到井下环境当中，同时结合了遥控控制功能，通过预先设置好的采样工作频率，配合相应的监测工作仪器，来对井下的套压和测油相关数据进行有效的收集和储存。
等到压裂工作完成之后可以直接取出监测管柱，并且对所收集到的信息进行有效的提取，以此来充分掌握整个压裂施工环节套压的变化状况。
井下压裂实时性监测管柱在实际的应用过程当中具有以下几个方面特性：首先，管柱外壁两边设置出了对应的凹槽，可以同时容纳两个监测设备，有效保证了数据收集的安全性和可靠性；其次，是使用同心结构和衔接管柱之间共同构成了同心流管道，可以有效保证压裂测量工作的顺利开展，并且在实际的应用范围上非常广泛；最后，设置出了相应的侧铣平面和环形凹槽，可以为后续的固定工作提供出良好的保障，同时在管柱的工作过程中存在不良的振动问题不容易脱落，有效保证了监测设备的工作安全性[1]。
延长油田压裂裂缝监测技术应用研究文章运用嵌入式人工裂缝实时监测技术在南泥湾油田实施压裂井裂缝及井下压力-温度实时监测，获得多井人工裂缝方位、长度、高度等几何尺寸，地层能量、压力变化与储层渗透性的关系等；运用地质统计分析方法，结合区块其它地质资料，分析该油田主力油层人工压裂裂缝的形成及分布规律及井下地层能量、压力变化与储层渗透性的关系。
标签：裂缝监测；裂缝方位；裂缝长度；裂缝高度引言通过压裂可在地下形成人工裂缝，改善地层的渗流条件和注水效果，提高油井的产能。
但压裂对裂缝形成以及裂缝方位、长度、高度、地应力等都有一定影响，对压裂施工、压裂效果、地质构造、改造层、潜力层、油田开发等进行分析具有十分重要的意义。
因此，对人工裂缝进行实时监测是势在必行的。
1 储集层系特征南泥湾油田主要储集层油藏埋深浅（油层深度480～860m，平均630m），为典型的特低渗岩性油藏，储层非均质性强，岩性、物性、含油性在纵、横向上变化较大。
这些油层属于特低渗储层，平均孔隙度10%，平均渗透率0.7×10-3？滋m，油井普遍无自然产能，需经压裂改造才能获得工业油流。
2 嵌入式人工裂缝实时监测技术嵌入式人工裂缝实时监测技术主要采用微地震方法，实时监测压裂过程中地层破裂产生的微地震波，确定微震震源位置。
由微震震源的空间分布可以描述人工裂缝轮廓，进而给出裂缝的方位、长度、高度、产状及地应力方向等地层参数。
3 裂缝分布监测可行性及监测实例分析3.1 裂缝分布监测的可行性针对南泥湾油田的主要储集层由由灰、灰绿色的细粒长石砂岩组成；储层地层平缓，为西倾单斜，地层倾角在0.5°左右；储层埋深较浅，主要分布在300～1000m之间；储层改造厚度较薄，一般小于20m；井底破裂压力小于70MPa，井底温度小于50℃的特征，利用嵌入式人工裂缝监测技术完全可以监测到压裂时人工裂缝形成过程中产生的微地震波，进而解释获得裂缝产状及几何尺寸。
水力压裂实时监测技术水力压裂实时监测技术摘要：水力压裂实时监测技术，有利于使低渗透油田的采收率提高，通过利用压裂施工产生裂缝的长度、高度和方位角，优化井网、优化压裂设计或其他油田开发措施，对与油井的经济收益到达最大化是意义重大的。
关键词：水力压裂实时监测技术在油田开发过程中，为了使油区的开采价值提高，经常需要对油区进行压裂作业，以使其开采条件改变，从而提高采收率。
压裂是指在井筒中形成高压迫使底层形成裂缝的施工过程，包括水力压裂和酸化压裂，是国内、国外广泛应用的行之有效的增产、增注的措施。
下面主要来介绍一下其中的水力压裂方面的实时监测技术。
一、直接远源裂缝监测技术这种监测技术主要包括微地震裂缝描述技术与测斜仪裂缝描述，在压裂过程中利用地表或邻井进行裂缝参数测量，但测不出裂缝导流能力或有效裂缝长度。
这类技术的测量精度会随着测量距离的增大而下降。
1.地面-地下测斜仪裂缝描述技术生产水力压裂裂缝时其附近的岩石要变形。
通过灵敏度高的测斜仪在所引起的几处倾斜的位置〔变形派生出的〕上测量到的水力裂缝，然后通过反演可以得到裂缝的几何形态和方位。
压裂过程中造成的变形在地面上主要是裂缝倾角、方位角、距裂缝中心深度及裂缝总体积的函数。
比方一致大小的一条南北向垂直裂缝不管是在极硬的碳酸盐岩中、酥松的砂岩中还是低杨氏模量的硅藻岩中，都会产生同样的外表变形区。
变形区是一个被两条对称隆起带〔如果裂缝是倾斜的，那么隆起就是不对称的〕所包围着的南北走向地槽，该隆起带的大小取决于所造缝的体积，两个隆起之间的别离程度取决于裂缝中心深度。
以上的概念虽然简单，但可以确定少数主要压裂参数——比方裂缝倾角、方位角、不十分精确的距裂缝中心深度以及因为不对称发育而引起的裂缝偏移。
倾斜区的方向和特征形状不随裂缝深度的增大而改变。
但倾斜的大小会随裂缝增大而变小。
现在的测斜仪能解决由裂缝所引起的小到纳弧度级别的倾斜度，也能用于测量超过3000m 深度的〔大型〕压裂施工。
壹伍叁零柒叁壹贰肆贰伍广域电磁法压裂监测技术简介技术背景：该技术由何继善院士团队研发，背靠中南大学，通过自主研发的软硬件监测压裂液的到达位置，来表征裂缝几何参数，实时展示监测成果并指导压裂施工。
在全国多区域内得到成功应用，目前完成合同额近6000万元。
技术原理：通过井筒供入特定频率的交流电，井筒和压裂液形成一体化的地下导体，在地表部署测点，通过监测压裂液入地后产生的电性变化引起的电磁响应，获取电磁时间域差分异常，反映压裂液波及范围，进而评价改造效果。
压裂前背景场：时间域差分：直井电磁监测示意图压裂过程中电场：水平井电磁监测示意图广域电磁法压裂监测技术特点与应用价值2、压裂监测结果评价3、影响压裂地质因素评估4、压裂工艺合理性评估5、开发方案合理性评估6、压后产量跟踪井网——井距——水平段方位——水平段长度压后实际产量与预测产量进行对比分析，验证压裂改造效果，指导开发技术政策的制定与调整。
应用价值：1、成果实时展示裂缝参数实时显示，为现场工艺调整提供数据支持技术特点：施工电压不超过36V。
可同时监测数百个测点。
2n序列伪随机信号，有效规避现场电磁干扰。
接收机采集分辨率1uV。
原始数据无线传输至服务器，返回成果至现场。
广域电磁法压裂监测对比微地震类别监测技术原理监测的是岩石破裂产生的能量震动信号，又叫无源地震监测的是压裂液入地产生的电性差异，通过连接井筒，人工源主动激发，近场接收监测目标岩石破裂事件，主要监测破裂范围，与压裂液没有直接关系压裂液波及到的位置，因此更接近有效改造范围，即保持连通的有效裂缝。
适用范围在井埋深较大时或者疏松黄土层，地震波衰减厉害，信号较弱，效果大打折扣。
电磁波的传播取决于介质的电性性质，也就是介质电阻率的高低，而且疏松的地层电阻率一般中等，电磁波在黄土层传播衰减甚小。
抗干扰能力岩石破裂诱生的地震波是很微弱，因此微地震监测的信号较弱，容易受压裂现场噪声影响可以多频或单频发射，信号强，数据达到毫伏级，有效的规避干扰野外施工地表微地震：监测区域2-3Km 范围，地表监测需大量布设检波器；井中微地震：需要借助2口以上的邻井，在一定程度上影响邻井的生产。
人工压裂裂缝的检测人工压裂直接关系到压裂效果。
压后产量及其稳产效果等都决定于人工裂缝的几何尺寸和裂缝方位，而裂缝方位有直接关系到井区的井网布置和开发政策。
压裂后对所产生裂缝的几何形态的检测是压裂施工的一项重要工作。
对目前国内外广泛采用几种不同的检测方法来综合分析。
裂缝高度的检测目前对水力压裂裂缝高度的检测技术中，效果比较好的有油井温度测量法和放射性同位素示踪法。
油井温度测量法是在压裂前先测出地层基准温度剖面，然后在压裂时将冷或热的压裂液压入裂缝中，在压裂结束后测的井温曲线在裂缝段会发生温度异常，根据井温曲线上的温度异常范围来确定裂缝的高度。
放射形同位素示踪法又分为两种方法，一是在支撑剂中加入示踪剂，压裂结束后用伽玛射线测井法测量裂缝中的放射形示踪剂确定裂缝的高度。
二是在施工的最后，在压裂液中加入示踪剂，再进行伽玛射线测井。
裂缝方位和几何尺寸的检测目前检测裂缝的方位和几何尺寸的主要方法是在裸眼井中用下井下电视测量、微地震测量、无线电脉冲测量等方法对裂缝进行探测，通过传送系统在地面进行实时显示，根据图象观察和分析裂缝的方位和几何形态。
地层人工裂缝监测方法有诸多，其中以微地震方法最为及时、直接、可靠。
当压裂井实施压裂形成人工裂缝时，沿裂缝面必然出现微震，微震震源的分布反映了人工裂缝的轮廓。
根据监测结果可以汇出裂缝的形态、方位、高度、产状，从而弄清油田地应力方向。
井温测井可用来评估水力裂缝高度，通常可根据压裂作业后很短时间进行的关井测井曲线上的高温异常或低温异常来确定。
挤入的压裂液一般比被压裂地层的的温度低，在压裂过程中，低温压裂液被挤入裂缝，而井周未被压裂的地层散热从而降温。
关井后，对应着未压开地层的井眼部位，通过非稳态的辐射热传导方式，温度逐渐转回至地热温度;在被压开地层段，主要以热传导方式升温。
由于辐射热交换比热传导交换的速度快，因此被压开地层的升温相对慢，所以在相应的井温曲线上呈现低温异常。
利用动态资料识别裂缝油藏注水后，注入水很容易沿裂缝窜进，使沿裂缝方向上的采油井见水快，油藏含水上升快，可能在很短的时间内就进入高含水阶段，而位于裂缝两侧的油井见效慢，压力恢复慢。
压裂裂缝监测技术及应用
【摘要】目前国内外油气田普遍采用裂缝监测技术了解水力裂缝扩展情况及其复杂性，将裂缝与油藏、地质相结合以评价增产效果，并制定针对性的措施。
目前形成的技术主要分为间接诊断、直接近井诊断、直接远场诊断等三类十多种方法，在B660、F142等区块开展了多口直井现场应用，并在F154-P1井采用多种监测方法对水平井多级分段压裂裂缝进行了监测试验。
通过裂缝监测技术的应用，大大提高了对裂缝复杂形态的认识。
【关键词】水力压裂；裂缝监测；微破裂成像；示踪陶粒；井下微地震
裂缝监测技术是指通过一定的仪器和技术手段对压裂全过程进行实时监测和测试评价，通过数据处理，得到裂缝的方向、长、宽、高、导流能力、压裂液的滤失系数、预测产量、计算压裂效益等，从而评价压裂效果。
使用评价的结果可以验证或修正压裂中使用的模型、选择压裂液、确定加砂量、加砂程序、采用的工艺等，保证压裂施工按设计顺利进行并且取得最好的改造效果。
1、压裂裂缝监测技术
裂缝监测的主要目的在于了解裂缝真实形态，并利用监测结果评价改造效果、储层产能、指导压裂设计。
目前国内外采用的裂缝监测技术可以分为地震学方法和非地震学方法，主要采用地面微地震、井下微地震、阵列式地面微地震和测斜仪阵列水准观测等技术。
1.1地面微地震技术
1.1.1简易地面微地震
简易地面微地震技术是采用最多的裂缝监测技术，该技术采用地震学中的震源定位技术，通过3-6个观察点接受的信号来定位震源。
该技术具有原理简单，费用低的特点，但对于埋藏的深油藏，井下微地震信号需要穿越多个性质不同的地层，因此只有震级高的脆性破裂信号可以被从噪音中区分出来，信号采集方面的缺陷降低了该技术的精确度。
目前在使用中多采用贴套管的微地震监测技术，通过在相邻井的套管上放置检波器来收受信号，可以在一定程度上避免这一问题，但是要求井距要小。
1.1.2微破裂成像技术
微破裂成像裂缝监测技术采用埋在地表下30cm的20-30台三分量检波器，利用向量扫描技术分析目的层位发生的破裂能量分布，用能量叠加原理，解释出裂缝方位、裂缝动态缝长、裂缝动态缝高。
水力压裂产生的微地震事件同时释放出压缩波和剪切波，其中剪切波具有振幅大、能量高的特点，因此通过三分量检波器可以准确监测地震波的到达时间，同时该技术采用了先进的向量扫描技术和
去噪技术，保证了信号质量和解释精度。
1.2井下微地震技术
由于地面噪音的原因，地面微地震压裂监测的方法精度不高，井下微地震裂缝监测技术将检波器布置在邻井内，检波器深度与压裂目的层相同，可以大大降低地面噪音的干扰。
压裂震源信号被位于压裂井邻井中的检波器所接收，将接收到的信号进行资料处理，反推出震源的空间位置，从而解释出裂缝高度，长度以及方位。
该项技术要求观测井用最好3口井，观测井与压裂井之间距离要小于300米，并且观测井与裂缝延伸方向最好垂直，在大多数情况下，不可能利用多个邻井，而仅在一个井内下入多个检波器，利用检波器在多层垂直分布来定位微地震波的波源。
此时监测精度就会降低，特别是观测井位置与裂缝延伸方向一致时，误差会更大。
2、应用情况
2.1裂缝监测技术在B660X7井上的应用
B660X7井目的层段沙4上，采用了地面微地震、示踪陶粒、井温和压力分析等技术，认识裂缝形态。
该井实施两种裂缝监测技术，两种技术解释的裂缝方位分别是NE72.6和NE64，缝长分别为341.1m和377.1m，其中一种技术认为存在分支裂缝。
利用净压力拟合校正后模拟缝长与两种技术的解释结果基本吻合。
缝高监测采用了井温和示踪陶粒技术，结果显示裂缝向下过度延伸，垂直方向存在复杂性。
该区块的压裂设计思路是高排量大规模造长缝，缝长和裂缝方位对于提高区块的动用程度至关重要，根据监测结果得到了以下几点认识：（1）定向射孔的角度应该根据裂缝监测走向调整；（2）射孔段需要根据缝高监测结果调整；（3）施工规模可以进一步加大。
2.2裂缝监测技术在F154-P1井上的应用
F154-P1井位于东营凹陷博兴洼陷中部，含油层系为沙三中二砂组，属于致密砂岩油藏，采用裸眼分段压裂技术分12段压裂。
为认识水平井多级分段压裂裂缝扩展情况，采用三种裂缝监测技术进行了监测。
三种监测方式得到的结果有一定差别，贴套管地面微地震和井下微地震技术由于监测井位置不好有多段没有解释出结果，而微破裂影像由于不受这类原因影响，均解释出结果。
从三种方法解释结果可以得出如下认识：（1）裸眼水平井多级分段压裂产生的裂缝非常复杂，裸眼压裂容易产生多翼以及单翼多支等多种裂缝形态；（2）由于单翼裂缝的存在，有很大一段储层没有得到充分改造，会对改造效果产生一定影响；（3）水平段实际方位为NE160°，裂缝监测得到的平均方位为NE85°，因此为获得最大增产体积，推荐该区水平段方位为NE175°；（4）水平段B点附近受压裂规模和排量的限制，改造程度较差，需要今后对B点附近的设计参数进
行修改，比如减少裂缝间距，提高加砂量等。
3、结论
（1）裂缝监测技术的应用有助于提高对水力裂缝复杂程度的认识，利用监测结果可以优化设计参数，提高裂缝波及体积，从而提高改造效果。
（2）地面微地震技术简单、方便，仅能获得裂缝方位，精度较低；井下微地震技术精度较高，但对监测条件要求较高；微破裂影像技术监测条件要求低，可以获得较为精确的结果，是直井和水平井压裂比较适合的一种监测方法。
参考文献
[1]王树军，张坚平，陈钢，黄建芳.水力压裂裂缝监测技术[J].吐哈油气，2010（03）.
[2]Les Bennett.水力压裂监测新方法[J].国外测井技术，2007（04）.
[3]张莉.微地震监测技术[J].石油钻采工艺，2003（03）.。
