混凝土结构与砌体结构设计中册(第四版)题思考题答案11到15章

第十一章思考题参考答案11.1 现浇单向板肋梁楼盖中的主梁按连续梁进行内力分析的前提条件是什么？答：（1）次梁是板的支座，主梁是次梁的支座，柱或墙是主梁的支座。

（2）支座为铰支座--但应注意：支承在混凝土柱上的主梁，若梁柱线刚度比<3，将按框架梁计算。

板、次梁均按铰接处理。

由此引起的误差在计算荷载和内力时调整。

（3）不考虑薄膜效应对板内力的影响。

（4）在传力时，可分别忽略板、次梁的连续性，按简支构件计算反力。

（5）大于五跨的连续梁、板，当各跨荷载相同，且跨度相差大10%时，可按五跨的等跨连续梁、板计算。

11.2 计算板传给次梁的荷载时，可按次梁的负荷范围确定，隐含着什么假定？答：假定板、次梁非连续,并且仅短向传力。

11.3 为什么连续梁内力按弹性计算方法与按塑性计算方法时，梁计算跨度的取值是不同的？答：两者计算跨度的取值是不同的,以中间跨为例,按考虑塑性内力重分布计算连续梁内力时其计算跨度是取塑性铰截面之间的距离,即取净跨度;而按弹性理论方法计算连续梁内力时，则取支座中心线间的距离作为计算跨度，即取。

11.4 试比较钢筋混凝土塑性铰与结构力学中的理想铰和理想塑性铰的区别。

答：1）理想铰是不能承受弯矩，而塑性铰则能承受弯矩（基本为不变的弯矩）；2）理想铰集中于一点，而塑性铰有一定长度；3）理想铰在两个方向都能无限转动，而塑性铰只能在弯矩作用方向作一定限度的转动，是有限转动的单向铰。

11.5 按考虑塑性内力重分布设计连续梁是否在任何情况下总是比按弹性方法设计节省钢筋？答：不是的11.6 试比较内力重分布和应力重分布答：适筋梁的正截面应力状态经历了三个阶段：弹性阶段--砼应力为弹性，钢筋应力为弹性；带裂缝工作阶段--砼压应力为弹塑性，钢筋应力为弹性；破坏阶段--砼压应力为弹塑性，钢筋应力为塑性。

上述钢筋砼由弹性应力转为弹塑性应力分布，称为应力重分布现象。

由结构力学知，静定结构的内力仅由平衡条件得，故同截面本身刚度无关，故应力重分布不会引起内力重分布，而对超静定结构，则应力重分布现象可能会导：①截面开裂使刚度发生变化，引起内力重分布；②截面发生转动使结构计算简图发生变化，引起内力重分布。

混凝土结构中册习题答案第11章11．1 解：1、求支座截面出现塑性铰时的均布荷载q 1 首先计算支座截面极限抗弯承载力M uA ：C20混凝土查得f c =9.6N/mm 2, 316 A s =603mm 2KNmx h f A M h mm bf f A x y s uAb c ys 6.75)294465(300603)2(942006.9300603001=-⨯=-=<=⨯⨯==ξα 按弹性分析：,122ql M M uAA == kNm l M q uA 2.2566.75121222=⨯== m kN q /2.251=∴2、计算跨中极限抗弯承载力1u M ：216 As=402mm 2mm x 632006.9300402=⨯⨯=, kNm M u 3.522634653004021=⎪⎭⎫ ⎝⎛-⨯=总弯矩kNm M M M u uA 9.1273.526.751=+=+=总 由82l p M u =总 得 m kN l M p u /4.2869.1278822=⨯==总 3、若均布荷载同为p u ,按弹性计算的支座弯矩kNm M M Ae 3.859.1273232=⨯==总 则调幅系数114.03.856.753.85=-=-=Ae Au Ae M M M β11．2 解：A s1=A sA =644mm 2/m ， f y =210N/mm 2, h 0=120-20=100mm01.1410006.9210644h mm x b ξ<=⨯⨯=, m kNm M u /58.12)214100(210644=-⨯=m kNm M M u /2.252==总222/6.12142.25818m kN l M p n u =⨯⨯=⨯=总11．3 解：塑性铰线位置如图所示。

AB1 8/10@1008/10@100 ABlaa 2al - AB4al - 2)(31a l -⋅取出一块梯形板块为隔离体，对铰支座AB 取力矩平衡：()()()⎥⎥⎦⎤⎢⎢⎣⎡-⋅⋅-+-⋅⋅⎪⎭⎫ ⎝⎛-=-⋅422312)(2a l a a l a l a l p a l m u()()()()()()a l a l mp a l p a l a a l a l p a l a a l p m u u u u -+=∴+-=⎪⎭⎫ ⎝⎛+--⋅=⎥⎦⎤⎢⎣⎡-+-=224224388242第12章12．1 解：影响线 267.066.1808.064.445.0075.0645.014213===+====y y y y kND P P D kNP kN y P D yi i435.2221152.222.2211528.9108.9185.22225.2479.011515.29.09.015.2267.0808.0075.01max max min min min max max =⨯=⋅==-⨯+⨯==⨯=⨯⨯===+++=∑∑水平荷载系数12.0=α()kNT kN T k k 93.75.222115098.4098.48.91094.312.041max,=⨯==⨯+⨯=12．2 解：○1计算柱顶水平集中力k W ：柱顶标高处,0.1≈z μ 檐口处07.1≈z μ()()[]()kNW W W k k k 54.7645.007.112.01.23.1645.007.12.16.05.01.25.08.021=⨯⨯⨯-⨯=⨯⨯⨯⨯-+⨯+=+=○2 m kN B w q z s k /16.2645.00.18.001=⨯⨯⨯==μμm kN q k /35.1645.00.15.02-=⨯⨯⨯-=0.45 4.4 1.15 4.41.6y 1y 2 y 3y 4○3 剪力分配系数计算：;2.05.104.85.10369.05.192.7148.038.1413.2=-=====λB A n n()()930301096.21369.012.013868.2757.5008.0131148.012.013因只需相对值，故略去=⎪⎭⎫⎝⎛-+==+=⎪⎭⎫⎝⎛-+=BA C C;72.57196.25.191;24.411868.238.143333023⋅=⨯⋅=∆⋅=⨯⨯==∆c c B c c A c A E H E H u E H E H C I E H u()3396.9872.5724.4111HE H E u u c c B A =+=∆+∆417.096.9824.41==A η， 583.096.9872.57==B η ○4 计算约束反力A R 、R B：371.011.8008.31369.012.0181369.012.013362.096.98028.31148.012.0181148.012.01334113411==⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+===⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+=BAC C()()←=⨯⨯==←=⨯⨯==kN HC q R kN HC q R B B A A 26.5371.05.1035.121.8362.05.1016.2112111∑=+=kN R 47.1326.521.8○5 剪力计算：A Bk W q 2k()()()()kNW R kNW R k B k A 25.1201.21583.054.747.13583.076.801.21417.054.747.13417.0=⨯=+⋅=+=⨯=+⋅=+∑∑ηηA 柱顶剪力 V A =8.76-8.21=0.55Kn ()B 柱顶剪力 V B =12.25-5.26=7kN ()○6 弯矩图：kNm M kNm H V H q M B A A 8.1475.1075.1035.12185.1245.1055.05.1016.22121221=⨯+⨯⨯==⨯+⨯⨯=+=底底12．3 解：从前题知 n A =0.148, n B =0.369, 318.0115.3==λ ○1 计算剪力分配系数：84.21369.01318.01353.21148.01318.0133030=⎪⎭⎫⎝⎛-+==⎪⎭⎫⎝⎛-+=BA C C38.55184.25.19138.36153.238.14133=⨯=⋅∆=⨯=⋅∆H E u H E u c B c A3376.91)38.5538.36(11HE H E u u c c B A =+=∆+∆ （相对值）4.076.9138.36==A η， 6.076.9138.55==B η ○2 计算约束反力R A、R B： M A =124.85kNM B =147.8kNmM 1278.1055.1899.05.11369.01318.01318.015.1138.1185.1899.05.11148.01318.01318.015.1323323=⋅=⎪⎭⎫⎝⎛-+-⋅==⋅=⎪⎭⎫⎝⎛-+-⋅=B AC C()()→-=⨯-=⋅=←=⨯=⋅=kN C H M R kN C H M R B B A A 22.15278.11113185.15138.1112.1533231()∑←=-=kN R 63.022.1585.15○3 柱顶剪力：()()∑∑→-=⨯--=-=←=⨯-=-=kN R R V kN R R V B B B A A A 6.1563.06.022.156.1563.04.085.15ηη○4 弯矩图：12．4 解：f y =300 N/mm 2, F V =324 kN, Fh=78 kN, a=250 mm()23373031241830010782.14080030085.025010324mm A s =+=⨯⋅+-⨯⨯⨯⨯=小于最小配筋量612的面积，故按构造配筋12．5 由于解答不唯一，故从略。

混凝土结构与砌体结构思考题集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-混凝土结构与砌体结构设计中册(第四版)题思考题11.1 现浇单向板肋梁楼盖中的主梁按连续梁进行内力分析的前提条件是什么答： 1）次梁是板的支座，主梁是次梁的支座，柱或墙是主梁的支座。

2）支座为铰支座--但应注意：支承在混凝土柱上的主梁，若梁柱线刚度比<3，将按框架梁计算。

板、次梁均按铰接处理。

由此引起的误差在计算荷载和内力时调整。

（ 3）不考虑薄膜效应对板内力的影响。

（ 4）在传力时，可分别忽略板、次梁的连续性，按简支构件计算反力。

（ 5）大于五跨的连续梁、板，当各跨荷载相同，且跨度相差大10%时，可按五跨的等跨连续梁、板计算。

11.3 为什么连续梁内力按弹性计算方法与按塑性计算方法时，梁计算跨度的取值是不同的答：两者计算跨度的取值是不同的,以中间跨为例,按考虑塑性内力重分布计算连续梁内力时其计算跨度是取塑性铰截面之间的距离,即取净跨度连续梁内力时，则取支座中心线间的距离作为计算跨度，即取 ;而按弹性理论方法计算。

11.4 试比较钢筋混凝土塑性铰与结构力学中的理想铰和理想塑性铰的区别。

答：1）理想铰是不能承受弯矩，而塑性铰则能承受弯矩（基本为不变的弯矩）；2）理想铰集中于一点，而塑性铰有一定长度；3）理想铰在两个方向都能无限转动，而塑性铰只能在弯矩作用方向作一定限度的转动，是有限转动的单向铰。

11.5 按考虑塑性内力重分布设计连续梁是否在任何情况下总是比按弹性方法设计节省钢筋答：不是的11.6 试比较内力重分布和应力重分布答：适筋梁的正截面应力状态经历了三个阶段：弹性阶段--砼应力为弹性，钢筋应力为弹性；带裂缝工作阶段--砼压应力为弹塑性，钢筋应力为弹性；破坏阶段--砼压应力为弹塑性，钢筋应力为塑性。

上述钢筋砼由弹性应力转为弹塑性应力分布，称为应力重分布现象。

由结构力学知，静定结构的内力仅由平衡条件得，故同截面本身刚度无关，故应力重分布不会引起内力重分布，而对超静定结构，则应力重分布现象可能会导：① 截面开裂使刚度发生变化，引起内力重分布；② 截面发生转动使结构计算简图发生变化，引起内力重分布。

混凝土结构中册习题答案第11章11．1 解：1、求支座截面出现塑性铰时的均布荷载q 1 首先计算支座截面极限抗弯承载力M uA ：C20混凝土查得f c =9.6N/mm 2, 3 16 A s =603mm 2 KNmx h f A Mh mm bf f A x y s uAb c ys 6.75)294465(300603)2(942006.9300603001=-⨯=-=<=⨯⨯==ξα 按弹性分析：,122qlMMuAA== k N m lM q uA2.2566.75121222=⨯==m kN q /2.251=∴2、计算跨中极限抗弯承载力1u M：2 16 As=402mm 2mm x 632006.9300402=⨯⨯=, kNm Mu 3.522634653004021=⎪⎭⎫ ⎝⎛-⨯=总弯矩kNm M M M u uA 9.1273.526.751=+=+=总由82l p M u =总 得 m kN lM p u /4.2869.1278822=⨯==总3、若均布荷载同为p u ,按弹性计算的支座弯矩kNm MMAe3.859.1273232=⨯==总则调幅系数114.03.856.753.85=-=-=AeAuAeMMMβ11．2 解：A s1=A sA =644mm 2/m ， f y =210N/mm 2, h 0=120-20=100mm01.1410006.9210644h mm x b ξ<=⨯⨯=, m kNm Mu/58.12)214100(210644=-⨯=m kNm MM u/2.252==总222/6.12142.25818m kN l M p n u =⨯⨯=⨯=总11．3 解：塑性铰线位置如图所示。

AB1 8/10@1008/10@100 ABaa B4a l -2)(31a l -⋅取出一块梯形板块为隔离体，对铰支座AB 取力矩平衡：()()()⎥⎥⎦⎤⎢⎢⎣⎡-⋅⋅-+-⋅⋅⎪⎭⎫ ⎝⎛-=-⋅422312)(2a l a a l a l a l p a l m u()()()()()()a l a l mp a l p a l a a l a l p a l a a l p m u u uu -+=∴+-=⎪⎭⎫ ⎝⎛+--⋅=⎥⎦⎤⎢⎣⎡-+-=224224388242第12章12．1 解：影响线267.066.1808.064.445.0075.0645.014213===+====y y y ykND P P D kN P kNy P D y i i 435.2221152.222.2211528.9108.9185.22225.2479.011515.29.09.015.2267.0808.0075.01max maxmin min min max max =⨯=⋅==-⨯+⨯==⨯=⨯⨯===+++=∑∑水平荷载系数12.0=α()kNT kN T k k 93.75.222115098.4098.48.91094.312.041max,=⨯==⨯+⨯=12．2 解：○1计算柱顶水平集中力kW ：柱顶标高处,0.1≈z μ 檐口处07.1≈z μ()()[]()kNW W W k k k 54.7645.007.112.01.23.1645.007.12.16.05.01.25.08.021=⨯⨯⨯-⨯=⨯⨯⨯⨯-+⨯+=+=○2 m kN B w q z s k /16.2645.00.18.001=⨯⨯⨯==μμm kN q k /35.1645.00.15.02-=⨯⨯⨯-=0.45 4.4 1.15 4.41.6y 1y 2 y 3y 4○3 剪力分配系数计算：;2.05.104.85.10369.05.192.7148.038.1413.2=-=====λB A n n()()930301096.21369.012.013868.2757.5008.0131148.012.013因只需相对值，故略去=⎪⎭⎫ ⎝⎛-+==+=⎪⎭⎫ ⎝⎛-+=B AC C;72.57196.25.191;24.411868.238.143333023⋅=⨯⋅=∆⋅=⨯⨯==∆ccB cc A c A E HE H u E HE HC I E Hu()3396.9872.5724.4111HE HE u u c c BA=+=∆+∆417.096.9824.41==A η， 583.096.9872.57==B η○4 计算约束反力AR 、R B ：371.011.8008.31369.012.0181369.012.013362.096.98028.31148.012.0181148.012.01334113411==⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+===⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+=B AC C()()←=⨯⨯==←=⨯⨯==kN HC q R kN HC q R B B A A 26.5371.05.1035.121.8362.05.1016.2112111∑=+=kN R 47.1326.521.8○5 剪力计算： ABk Wq 1kq 2k()()()()kNW R kN W R k B k A 25.1201.21583.054.747.13583.076.801.21417.054.747.13417.0=⨯=+⋅=+=⨯=+⋅=+∑∑ηηA 柱顶剪力 V A =8.76-8.21=0.55Kn (→)B 柱顶剪力 V B =12.25-5.26=7kN (→)○6 弯矩图：kNmMkNmH V H q MB A A 8.1475.1075.1035.12185.1245.1055.05.1016.22121221=⨯+⨯⨯==⨯+⨯⨯=+=底底12．3 解：从前题知 n A =0.148, n B =0.369, 318.0115.3==λ○1 计算剪力分配系数：84.21369.01318.01353.21148.01318.0133030=⎪⎭⎫ ⎝⎛-+==⎪⎭⎫ ⎝⎛-+=B AC C38.55184.25.19138.36153.238.14133=⨯=⋅∆=⨯=⋅∆HE u H E u cB c A3376.91)38.5538.36(11HE HE u u c c BA=+=∆+∆ （相对值）4.076.9138.36==A η， 6.076.9138.55==B η○2 计算约束反力R A 、R B ：M A =124.85kNM B =147.8kNmM 1278.1055.1899.05.11369.01318.01318.015.1138.1185.1899.05.11148.01318.01318.015.1323323=⋅=⎪⎭⎫ ⎝⎛-+-⋅==⋅=⎪⎭⎫ ⎝⎛-+-⋅=B A C C()()→-=⨯-=⋅=←=⨯=⋅=kN C HM R kN C H M R B B A A 22.15278.11113185.15138.1112.1533231()∑←=-=kN R 63.022.1585.15○3 柱顶剪力：()()∑∑→-=⨯--=-=←=⨯-=-=kN R R V kN R R V B B B A A A 6.1563.06.022.156.1563.04.085.15ηη○4 弯矩图：12．4 解：f y =300 N/mm 2, F V =324 kN, Fh=78 kN, a=250 mm ()23373031241830010782.14080030085.025010324mm A s =+=⨯⋅+-⨯⨯⨯⨯=小于最小配筋量6 12的面积，故按构造配筋12．5 由于解答不唯一，故从略。

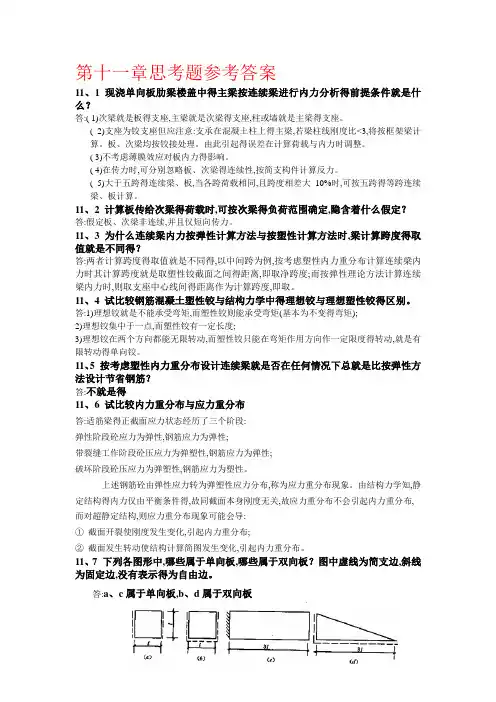

第十一章思考题参考答案11.1 现浇单向板肋梁楼盖中的主梁按连续梁进行内力分析的前提条件是什么？答：（1）次梁是板的支座，主梁是次梁的支座，柱或墙是主梁的支座。

（2）支座为铰支座--但应注意：支承在混凝土柱上的主梁，若梁柱线刚度比<3，将按框架梁计算。

板、次梁均按铰接处理。

由此引起的误差在计算荷载和内力时调整。

（3）不考虑薄膜效应对板内力的影响。

（4）在传力时，可分别忽略板、次梁的连续性，按简支构件计算反力。

（5）大于五跨的连续梁、板，当各跨荷载相同，且跨度相差大10%时，可按五跨的等跨连续梁、板计算。

11.2 计算板传给次梁的荷载时，可按次梁的负荷范围确定，隐含着什么假定？答：假定板、次梁非连续,并且仅短向传力。

11.3 为什么连续梁内力按弹性计算方法与按塑性计算方法时，梁计算跨度的取值是不同的？答：两者计算跨度的取值是不同的,以中间跨为例,按考虑塑性内力重分布计算连续梁内力时其计算跨度是取塑性铰截面之间的距离,即取净跨度;而按弹性理论方法计算连续梁内力时，则取支座中心线间的距离作为计算跨度，即取。

11.4 试比较钢筋混凝土塑性铰与结构力学中的理想铰和理想塑性铰的区别。

答：1）理想铰是不能承受弯矩，而塑性铰则能承受弯矩（基本为不变的弯矩）；2）理想铰集中于一点，而塑性铰有一定长度；3）理想铰在两个方向都能无限转动，而塑性铰只能在弯矩作用方向作一定限度的转动，是有限转动的单向铰。

11.5 按考虑塑性内力重分布设计连续梁是否在任何情况下总是比按弹性方法设计节省钢筋？答：不是的11.6 试比较内力重分布和应力重分布答：适筋梁的正截面应力状态经历了三个阶段：弹性阶段--砼应力为弹性，钢筋应力为弹性；带裂缝工作阶段--砼压应力为弹塑性，钢筋应力为弹性；破坏阶段--砼压应力为弹塑性，钢筋应力为塑性。

上述钢筋砼由弹性应力转为弹塑性应力分布，称为应力重分布现象。

由结构力学知，静定结构的内力仅由平衡条件得，故同截面本身刚度无关，故应力重分布不会引起内力重分布，而对超静定结构，则应力重分布现象可能会导：①截面开裂使刚度发生变化，引起内力重分布；②截面发生转动使结构计算简图发生变化，引起内力重分布。

混凝土结构与砌体结构设计中册(第四版) 十一章思考题答案12、1单层厂房排架结构中，哪些构件就是主要承重构件?单层厂房中得支撑分几类?支撑得主要作用就是什么?答：主要承重构件有：屋盖结构、吊车梁、排架柱、抗风柱、基础梁、基础单层厂房中得支撑：屋架间垂直支撑、横向、纵向水平支撑以及天窗架支撑与柱间支撑支撑得主要作用就是：增强空间刚度及稳定性，传递风荷载与水平吊车荷载。

2、2排架内力分析得目得就是什么?排架内力分析得步骤就是怎样得? 排架内力分析得目得就是：为了获得排架柱在各种荷载作用下，控制截面得最不利内力，作为设计柱得依据；同时，柱底截面得最不利内力，也就是设计基础得依据，并绘制出排架柱得弯矩图、轴力图及剪力图（M图、N图及V图）。

排架内力分析得步骤就是：等高排架在水平荷载作用下得内力分析方法采用剪力分配法，步骤如下：（1）在柱顶水平集中力F作用下等高排架在柱顶作用一水平集中力F，在F作用下，柱顶产生水平位移。

沿柱顶将横梁与柱切开，在切口处代之一对剪力，如图2-4-16(b)所示。

取横梁为脱离体，由平衡条件有：又知，在单位水平力F=1作用下，柱顶水平侧移为。

反之要使柱顶产生单位水平位移即u=1，则需在柱顶施加得水平集中力。

如图2-4-17所示。

对于相同材料得柱，柱越粗，所需得越大,即所需施加得水平力越大。

反映了柱子抵抗侧移得能力,故称为柱子得抗侧刚度。

切开后得排架拄顶作用有水平力，在作用下产生柱顶位移为，根据上面分析可得等高排架，当各跨横梁EA时，有：将(2)、(3)式代入(1)式，得：由此可得：将(5)式代回(2)式得：式中称为第i根柱得剪力分配系数，它等于i柱得抗侧刚度与整个排架柱总得杭侧刚度得比值,且。

值可按附图１计算，由可求出分配系数，从而求出各柱顶剪力，最后按静定悬臂柱求出在已知作用下得柱截面内力。

附图１由此可见，剪力分配法就就是将作用在顶部得水平集中力F按抗侧刚度分配给各柱,再按静定悬臂柱求解柱子内力得方法。

混凝土结构与砌体结构设计中册(第四版) 十一章思考题答案现浇单向板肋梁楼盖中的主梁按连续梁进行内力分析的前提条件是什么答：（1）次梁是板的支座，主梁是次梁的支座，柱或墙是主梁的支座。

（2）支座为铰支座--但应注意：支承在混凝土柱上的主梁，若梁柱线刚度比<3，将按框架梁计算。

板、次梁均按铰接处理。

由此引起的误差在计算荷载和内力时调整。

（3）不考虑薄膜效应对板内力的影响。

（4）在传力时，可分别忽略板、次梁的连续性，按简支构件计算反力。

（5）大于五跨的连续梁、板，当各跨荷载相同，且跨度相差大10%时，可按五跨的等跨连续梁、板计算。

计算板传给次梁的荷载时，可按次梁的负荷范围确定，隐含着什么假定答：为什么连续梁内力按弹性计算方法与按塑性计算方法时，梁计算跨度的取值是不同的答：两者计算跨度的取值是不同的,以中间跨为例,按考虑塑性内力重分布计算连续梁内力时其计算跨度是取塑性铰截面之间的距离,即取净跨度;而按弹性理论方法计算连续梁内力时，则取支座中心线间的距离作为计算跨度，即取。

试比较钢筋混凝土塑性铰与结构力学中的理想铰和理想塑性铰的区别。

答：1）理想铰是不能承受弯矩，而塑性铰则能承受弯矩（基本为不变的弯矩）；2）理想铰集中于一点，而塑性铰有一定长度；3）理想铰在两个方向都能无限转动，而塑性铰只能在弯矩作用方向作一定限度的转动，是有限转动的单向铰。

按考虑塑性内力重分布设计连续梁是否在任何情况下总是比按弹性方法设计节省钢筋答：不是的试比较内力重分布和应力重分布答：适筋梁的正截面应力状态经历了三个阶段：弹性阶段--砼应力为弹性，钢筋应力为弹性；带裂缝工作阶段--砼压应力为弹塑性，钢筋应力为弹性；破坏阶段--砼压应力为弹塑性，钢筋应力为塑性。

上述钢筋砼由弹性应力转为弹塑性应力分布，称为应力重分布现象。

由结构力学知，静定结构的内力仅由平衡条件得，故同截面本身刚度无关，故应力重分布不会引起内力重分布，而对超静定结构，则应力重分布现象可能会导：①截面开裂使刚度发生变化，引起内力重分布；②截面发生转动使结构计算简图发生变化，引起内力重分布。

混凝土结构与砌体结构设计中册(第四版) 十五章思考题答案15.1什么是砌体结构？砌体按所采用材料的不同可以分为哪几类？P314答：由块体和砂浆砌筑而成的受力结构，称为砌体结构，是砖砌体、砌块砌体和石砌体结构的统称。

砌体按材料的不同分为：砖砌体；砌块砌体和石砌体三类。

15.2砌体结构有哪些优缺点？P314答：1）砌体结构的主要优点：1.就地取材，造价低；2.运输和施工简便3.耐久性和耐火性好；4.保温、隔热、隔声性能好。

2）砌体结构的主要缺点：1.强度低，特别是抗拉、抗剪和抗弯强度很低；2.自重大；3.整体性差；4.抗震性能差；5.手工操作；6.采用黏土砖会侵占大量农田3）砌体结构正在向轻质高强、约束砌体、利用工业废料和工业化生产等方向发展。

15.3怎样确定块体材料和砂浆的等级？ P317答：块体和砂浆的选择主要应满足强度和耐久性的要求，同时也要考虑因地制宜和就地取材，对建筑物的要求以及工作环境(是否处于水下或地下潮湿环境中，有无侵蚀性的液体或气体的作用)等因素：对强度《砌体规范》规定：5层或以上的房屋建筑的墙，以及受振动或高层大于6m的墙、柱所用的最低强度等级：1）砖采用MU10；2)砌体采用MU7.5；石材采用MU30；6）砂浆强度采用M5。

15.4选用的材料应注意哪些问题？块体和砂浆的选择主要应满足强度和耐久性的要求15.5简述砌体受压过程及其破坏特征？P320答：1）砌体受压的过程：1.未裂阶段当荷载小于50%-70%破坏荷载时，压应力与压应变近似为线性关系，砌体没有裂缝；2.裂缝阶段当荷载达到了50%-70%破坏荷载时，在单个块体内出现竖向裂缝，试件就进入了裂缝阶段，这时停止加载，裂缝就停止发展。

继续加载，单块的裂缝增多，并且开始贯穿。

这时如果停止加载，裂缝仍将继续发展；3.破坏阶段当荷载增大到80%-90%破坏荷载时，砌体上已形成几条上下连续贯通的裂缝，试件就进入破坏阶段，这时的裂缝已把砌体分成1/2块体的小立柱，砌体外鼓，最后由于个别块体被压碎或小立柱失稳而破坏。

3
混凝土结构与砌体结构设计 中册 第四版 中国建筑工业出版社 课后习题答案
∑ R = 8.21 + 5.26 = 13.47kN
○5 剪力计算：
( ) ∑ η A R + Wk = 0.417 ⋅ (13.47 + 7.54) = 0.417 × 21.01 = 8.76kN ( ) ∑ ηB R + Wk = 0.583 ⋅ (13.47 + 7.54) = 0.583× 21.01 = 12.25kN
混凝土结构与砌体结构设计 中册 第四版 中国建筑工业出版社 课后习题答案
混凝土结构中册习题答案
第 11 章
11．1 解：1、求支座截面出现塑性铰时的均布荷载 q1 首先计算支座截面极限抗弯承载力 MuA：
C20 混凝土查得 fc=9.6N/mm2, 3 16 As=603mm2
x
=
As f y α1 fcb
1 + 0.3183 ⎜⎛ 1
= 1.5 ⋅ 0.899 = 1.278
− 1⎟⎞
1.055
A
⎝ 0.369 ⎠
RA
=
M1 H
⋅ C3A
=
153.2 11
×1.138
= 15.85kN(←)
RB
=
M2 H
⋅ C3B
=
−131 ×1.278 11
=
−15.22kN (→)
∑ R = 15.85 −15.22 = 0.63kN(←)
A 柱顶剪力 VA=8.76-8.21=0.55Kn (→) B 柱顶剪力 VB=12.25-5.26=7kN (→)
○6 弯矩图：
M A底
=
1 2

混凝土结构与砌体结构设计中册(第四版) 十一章思考题答案12.1单层厂房排架结构中，哪些构件是主要承重构件?单层厂房中的支撑分几类?支撑的主要作用是什么? 答：主要承重构件有：屋盖结构、吊车梁、排架柱、抗风柱、基础梁、基础单层厂房中的支撑：屋架间垂直支撑、横向、纵向水平支撑以及天窗架支撑和柱间支撑支撑的主要作用是：增强空间刚度及稳定性，传递风荷载和水平吊车荷载。

2.2排架内力分析的目的是什么?排架内力分析的步骤是怎样的?排架内力分析的目的是：为了获得排架柱在各种荷载作用下，控制截面的最不利内力，作为设计柱的依据；同时，柱底截面的最不利内力，也是设计基础的依据，并绘制出排架柱的弯矩图、轴力图及剪力图（M图、N图及V图）。

排架内力分析的步骤是：等高排架在水平荷载作用下的内力分析方法采用剪力分配法，步骤如下：（1）在柱顶水平集中力F作用下等高排架在柱顶作用一水平集中力F，在F作用下，柱顶产生水平位移。

沿柱顶将横梁与柱切开，在切口处代之一对剪力，如图2-4-16(b)所示。

取横梁为脱离体，由平衡条件有：又知，在单位水平力F=1作用下，柱顶水平侧移为。

反之要使柱顶产生单位水平位移即u =1，则需在柱顶施加的水平集中力。

如图2-4-17所示。

对于相同材料的柱，柱越粗，所需的越大,即所需施加的水平力越大。

反映了柱子抵抗侧移的能力,故称为柱子的抗侧刚度。

切开后的排架拄顶作用有水平力，在作用下产生柱顶位移为，根据上面分析可得等高排架，当各跨横梁EA时，有：将(2)、(3)式代入(1)式，得：由此可得：将(5)式代回(2)式得：式中称为第i根柱的剪力分配系数，它等于i柱的抗侧刚度与整个排架柱总的杭侧刚度的比值,且。

值可按附图１计算，由可求出分配系数，从而求出各柱顶剪力，最后按静定悬臂柱求出在已知作用下的柱截面内力。

附图１由此可见，剪力分配法就是将作用在顶部的水平集中力F按抗侧刚度分配给各柱,再按静定悬臂柱求解柱子内力的方法。

第十一章思考题参考答案11、1 现浇单向板肋梁楼盖中得主梁按连续梁进行内力分析得前提条件就是什么？答:( 1)次梁就是板得支座,主梁就是次梁得支座,柱或墙就是主梁得支座。

( 2)支座为铰支座但应注意:支承在混凝土柱上得主梁,若梁柱线刚度比<3,将按框架梁计算。

板、次梁均按铰接处理。

由此引起得误差在计算荷载与内力时调整。

( 3)不考虑薄膜效应对板内力得影响。

( 4)在传力时,可分别忽略板、次梁得连续性,按简支构件计算反力。

( 5)大于五跨得连续梁、板,当各跨荷载相同,且跨度相差大10%时,可按五跨得等跨连续梁、板计算。

11、2 计算板传给次梁得荷载时,可按次梁得负荷范围确定,隐含着什么假定？答:假定板、次梁非连续,并且仅短向传力。

11、3 为什么连续梁内力按弹性计算方法与按塑性计算方法时,梁计算跨度得取值就是不同得？答:两者计算跨度得取值就是不同得,以中间跨为例,按考虑塑性内力重分布计算连续梁内力时其计算跨度就是取塑性铰截面之间得距离,即取净跨度;而按弹性理论方法计算连续梁内力时,则取支座中心线间得距离作为计算跨度,即取。

11、4 试比较钢筋混凝土塑性铰与结构力学中得理想铰与理想塑性铰得区别。

答:1)理想铰就是不能承受弯矩,而塑性铰则能承受弯矩(基本为不变得弯矩);2)理想铰集中于一点,而塑性铰有一定长度;3)理想铰在两个方向都能无限转动,而塑性铰只能在弯矩作用方向作一定限度得转动,就是有限转动得单向铰。

11、5 按考虑塑性内力重分布设计连续梁就是否在任何情况下总就是比按弹性方法设计节省钢筋？答:不就是得11、6 试比较内力重分布与应力重分布答:适筋梁得正截面应力状态经历了三个阶段:弹性阶段砼应力为弹性,钢筋应力为弹性;带裂缝工作阶段砼压应力为弹塑性,钢筋应力为弹性;破坏阶段砼压应力为弹塑性,钢筋应力为塑性。

上述钢筋砼由弹性应力转为弹塑性应力分布,称为应力重分布现象。

由结构力学知,静定结构得内力仅由平衡条件得,故同截面本身刚度无关,故应力重分布不会引起内力重分布,而对超静定结构,则应力重分布现象可能会导:①截面开裂使刚度发生变化,引起内力重分布;②截面发生转动使结构计算简图发生变化,引起内力重分布。

第十一章思考题参考答案11.1 现浇单向板肋梁楼盖中的主梁按连续梁进行内力分析的前提条件是什么？答：（1）次梁是板的支座，主梁是次梁的支座，柱或墙是主梁的支座。

（2）支座为铰支座--但应注意：支承在混凝土柱上的主梁，若梁柱线刚度比<3，将按框架梁计算。

板、次梁均按铰接处理。

由此引起的误差在计算荷载和内力时调整。

（3）不考虑薄膜效应对板内力的影响。

（4）在传力时，可分别忽略板、次梁的连续性，按简支构件计算反力。

（5）大于五跨的连续梁、板，当各跨荷载相同，且跨度相差大10%时，可按五跨的等跨连续梁、板计算。

11.2 计算板传给次梁的荷载时，可按次梁的负荷范围确定，隐含着什么假定？答：假定板、次梁非连续,并且仅短向传力。

11.3 为什么连续梁内力按弹性计算方法与按塑性计算方法时，梁计算跨度的取值是不同的？答：两者计算跨度的取值是不同的,以中间跨为例,按考虑塑性内力重分布计算连续梁内力时其计算跨度是取塑性铰截面之间的距离,即取净跨度;而按弹性理论方法计算连续梁内力时，则取支座中心线间的距离作为计算跨度，即取。

11.4 试比较钢筋混凝土塑性铰与结构力学中的理想铰和理想塑性铰的区别。

答：1）理想铰是不能承受弯矩，而塑性铰则能承受弯矩（基本为不变的弯矩）；2）理想铰集中于一点，而塑性铰有一定长度；3）理想铰在两个方向都能无限转动，而塑性铰只能在弯矩作用方向作一定限度的转动，是有限转动的单向铰。

11.5 按考虑塑性内力重分布设计连续梁是否在任何情况下总是比按弹性方法设计节省钢筋？答：不是的11.6 试比较内力重分布和应力重分布答：适筋梁的正截面应力状态经历了三个阶段：弹性阶段--砼应力为弹性，钢筋应力为弹性；带裂缝工作阶段--砼压应力为弹塑性，钢筋应力为弹性；破坏阶段--砼压应力为弹塑性，钢筋应力为塑性。

上述钢筋砼由弹性应力转为弹塑性应力分布，称为应力重分布现象。

由结构力学知，静定结构的内力仅由平衡条件得，故同截面本身刚度无关，故应力重分布不会引起内力重分布，而对超静定结构，则应力重分布现象可能会导：①截面开裂使刚度发生变化，引起内力重分布；②截面发生转动使结构计算简图发生变化，引起内力重分布。

混凝土结构与砌体结构设计中册(第四版) 十一章思考题答案12.1单层厂房排架结构中，哪些构件是主要承重构件?单层厂房中的支撑分几类?支撑的主要作用是什么?答：主要承重构件有：屋盖结构、吊车梁、排架柱、抗风柱、基础梁、基础单层厂房中的支撑：屋架间垂直支撑、横向、纵向水平支撑以及天窗架支撑和柱间支撑支撑的主要作用是：增强空间刚度及稳定性，传递风荷载和水平吊车荷载。

2.2排架内力分析的目的是什么?排架内力分析的步骤是怎样的?排架内力分析的目的是：为了获得排架柱在各种荷载作用下，控制截面的最不利内力，作为设计柱的依据；同时，柱底截面的最不利内力，也是设计基础的依据，并绘制出排架柱的弯矩图、轴力图及剪力图（M图、N图及V图）。

排架内力分析的步骤是：等高排架在水平荷载作用下的内力分析方法采用剪力分配法，步骤如下：（1）在柱顶水平集中力F作用下等高排架在柱顶作用一水平集中力F，在F作用下，柱顶产生水平位移。

沿柱顶将横梁与柱切开，在切口处代之一对剪力，如图2-4-16(b)所示。

取横梁为脱离体，由平衡条件有：又知，在单位水平力F=1作用下，柱顶水平侧移为。

反之要使柱顶产生单位水平位移即u=1，则需在柱顶施加的水平集中力。

如图2-4-17所示。

对于相同材料的柱，柱越粗，所需的越大,即所需施加的水平力越大。

反映了柱子抵抗侧移的能力,故称为柱子的抗侧刚度。

切开后的排架拄顶作用有水平力，在作用下产生柱顶位移为，根据上面分析可得等高排架，当各跨横梁EA时，有：将(2)、(3)式代入(1)式，得：由此可得：将(5)式代回(2)式得：式中称为第i根柱的剪力分配系数，它等于i柱的抗侧刚度与整个排架柱总的杭侧刚度的比值,且。

值可按附图１计算，由可求出分配系数，从而求出各柱顶剪力，最后按静定悬臂柱求出在已知作用下的柱截面内力。

附图１由此可见，剪力分配法就是将作用在顶部的水平集中力F按抗侧刚度分配给各柱,再按静定悬臂柱求解柱子内力的方法。

对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根保通据护过生高管产中线工资敷艺料设高试技中卷术资配，料置不试技仅卷术可要是以求指解，机决对组吊电在顶气进层设行配备继置进电不行保规空护范载高与中带资负料荷试下卷高总问中体题资配，料置而试时且卷，可调需保控要障试在各验最类；大管对限路设度习备内题进来到行确位调保。整机在使组管其高路在中敷正资设常料过工试程况卷中下安，与全要过，加度并强工且看作尽护下可关都能于可地管以缩路正小高常故中工障资作高料；中试对资卷于料连继试接电卷管保破口护坏处进范理行围高整，中核或资对者料定对试值某卷，些弯审异扁核常度与高固校中定对资盒图料位纸试置，.卷编保工写护况复层进杂防行设腐自备跨动与接处装地理置线，高弯尤中曲其资半要料径避试标免卷高错调等误试，高方要中案求资，技料编术试5写交卷、重底保电要。护气设管装设备线置备4高敷动调、中设作试电资技，高气料术并中课3试中且资件、卷包拒料中管试含绝试调路验线动卷试敷方槽作技设案、，术技以管来术及架避系等免统多不启项必动方要方式高案，中；为资对解料整决试套高卷启中突动语然过文停程电机中气。高课因中件此资中，料管电试壁力卷薄高电、中气接资设口料备不试进严卷行等保调问护试题装工，置作合调并理试且利技进用术行管，过线要关敷求运设电行技力高术保中。护资线装料缆置试敷做卷设到技原准术则确指：灵导在活。分。对线对于盒于调处差试，动过当保程不护中同装高电置中压高资回中料路资试交料卷叉试技时卷术，调问应试题采技，用术作金是为属指调隔发试板电人进机员行一，隔变需开压要处器在理组事；在前同发掌一生握线内图槽部纸内故资，障料强时、电，设回需备路要制须进造同行厂时外家切部出断电具习源高题高中电中资源资料，料试线试卷缆卷试敷切验设除报完从告毕而与，采相要用关进高技行中术检资资查料料和试，检卷并测主且处要了理保解。护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

第十一章思考题参考答案11.1 现浇单向板肋梁楼盖中的主梁按连续梁进行内力分析的前提条件是什么？答：（1）次梁是板的支座，主梁是次梁的支座，柱或墙是主梁的支座。

（2）支座为铰支座--但应注意：支承在混凝土柱上的主梁，若梁柱线刚度比<3，将按框架梁计算。

板、次梁均按铰接处理。

由此引起的误差在计算荷载和内力时调整。

（3）不考虑薄膜效应对板内力的影响。

（4）在传力时，可分别忽略板、次梁的连续性，按简支构件计算反力。

（5）大于五跨的连续梁、板，当各跨荷载相同，且跨度相差大10%时，可按五跨的等跨连续梁、板计算。

11.2 计算板传给次梁的荷载时，可按次梁的负荷范围确定，隐含着什么假定？答：假定板、次梁非连续,并且仅短向传力。

11.3 为什么连续梁内力按弹性计算方法与按塑性计算方法时，梁计算跨度的取值是不同的？答：两者计算跨度的取值是不同的,以中间跨为例,按考虑塑性内力重分布计算连续梁内力时其计算跨度是取塑性铰截面之间的距离,即取净跨度;而按弹性理论方法计算连续梁内力时，则取支座中心线间的距离作为计算跨度，即取。

11.4 试比较钢筋混凝土塑性铰与结构力学中的理想铰和理想塑性铰的区别。

答：1）理想铰是不能承受弯矩，而塑性铰则能承受弯矩（基本为不变的弯矩）；2）理想铰集中于一点，而塑性铰有一定长度；3）理想铰在两个方向都能无限转动，而塑性铰只能在弯矩作用方向作一定限度的转动，是有限转动的单向铰。

11.5 按考虑塑性内力重分布设计连续梁是否在任何情况下总是比按弹性方法设计节省钢筋？答：不是的11.6 试比较内力重分布和应力重分布答：适筋梁的正截面应力状态经历了三个阶段：弹性阶段--砼应力为弹性，钢筋应力为弹性；带裂缝工作阶段--砼压应力为弹塑性，钢筋应力为弹性；破坏阶段--砼压应力为弹塑性，钢筋应力为塑性。

上述钢筋砼由弹性应力转为弹塑性应力分布，称为应力重分布现象。

由结构力学知，静定结构的内力仅由平衡条件得，故同截面本身刚度无关，故应力重分布不会引起内力重分布，而对超静定结构，则应力重分布现象可能会导：①截面开裂使刚度发生变化，引起内力重分布；②截面发生转动使结构计算简图发生变化，引起内力重分布。

第十一章思考题参考答案11.1现浇单向板肋梁楼盖中的主梁按连续梁进行力分析的前提条件是什么？答：（1）次梁是板的支座，主梁是次梁的支座，柱或墙是主梁的支座。

（2）支座为铁支座-但应注意：支承在混凝丄柱上的主梁，若梁柱线刚度比＜3,将按框架梁计算。

板、次梁均按狡接处理。

由此引起的误差在计算荷载和力时调整。

（3）不考虑薄膜效应对板力的影响。

（4）在传力时，可分别忽略板、次梁的连续性，按简支构件计算反力。

（5）大于五跨的连续梁、板，当各跨荷载相同，且跨度相差大10%时，可按五跨的等跨连续梁、板汁算。

11.2计算板传给次梁的荷载时，可按次梁的负荷围确定，隐含着什么假定？答：假建板、次梁非连续，并且仅短向传力。

113为什么连续梁力按弹性计算方法与按塑性计算方法时，梁计算跨度的取值是不同的？答：两者计算跨度的取值是不同的，以中间跨为例，按考虑塑性力重分布计算连续梁力时其计算跨度是取塑性饺截面之间的距离,即取净跨度;而按弹性理论方法计算连续梁力时，则取支座中心线间的距离作为计算跨度，即取。

11.4试比较钢筋混凝土塑性较与结构力学中的理想较和理想塑性较的区别。

答：1）理想狡是不能承受弯矩，而塑性餃则能承受弯矩（基本为不变的弯矩）：2）理想钱集中于一点，而塑性绞有一定长度；3）理想较在两个方向都能无限转动，而塑性狡只能在弯矩作用方向作一立限度的转动，是有限转动的单向较。

11.5按考虑塑性力重分布设计连续梁是否在任何情况下总是比按弹性方法设计节省钢筋？答：不是的11.6试比校力重分布和应力重分布答：适筋梁的正截而应力状态经历了三个阶段：弹性阶段--磴应力为弹性，钢筋应力为弹性：带裂缝工作阶段--確压应力为弹塑性，钢筋应力为弹性；破坏阶段--磴压应力为弹塑性，钢筋应力为塑性。

上述钢筋確由弹性应力转为弹塑性应力分布，称为应力重分布现象。

由结构力学知,静定结构的力仅由平衡条件得，故同截而本身刚度无关，故应力重分布不会引起力重分布，而对超静泄结构，则应力重分布现象可能会导：①截而开裂使刚度发生变化，引起力重分布；②截而发生转动使结构计算简图发生变化，引起力重分布。

砌体结构:由块体和砂浆砌筑而成的受力结构，称为砌体结构，是砖砌体、砌块砌体和石砌体结构的统称。

砌体按所采用材料的不同可以分为哪几类:砖砌体；砌块砌体和石砌体三类。

砌体结构的主要优点1.就地取材，造价低；2.运输和施工简便3.耐久性和耐火性好；4.保温、隔热、隔声性能好。

砌体结构的主要缺点：1.强度低，特别是抗拉、抗剪和抗弯强度很低；2.自重大；3.整体性差；4.抗震性能差；5.手工操作；6.采用黏土砖会侵占大量农田3）砌体结构正在向轻质高强、约束砌体、利用工业废料和工业化生产等方向发展。

15.3怎样确定块体材料和砂浆的等级？ P317答：块体和砂浆的选择主要应满足强度和耐久性的要求，同时也要考虑因地制宜和就地取材，对建筑物的要求以及工作环境(是否处于水下或地下潮湿环境中，有无侵蚀性的液体或气体的作用)等因素：对强度《砌体规范》规定：5层或以上的房屋建筑的墙，以及受振动或高层大于6m的墙、柱所用的最低强度等级：1）砖采用MU10；2)砌体采用MU7.5；石材采用MU30；6）砂浆强度采用M5。

15.4选用的材料应注意哪些问题？块体和砂浆的选择主要应满足强度和耐久性的要求15.5简述砌体受压过程及其破坏特征？P320答：1）砌体受压的过程：1.未裂阶段当荷载小于50%-70%破坏荷载时，压应力与压应变近似为线性关系，砌体没有裂缝；2.裂缝阶段当荷载达到了50%-70%破坏荷载时，在单个块体内出现竖向裂缝，试件就进入了裂缝阶段，这时停止加载，裂缝就停止发展。

继续加载，单块的裂缝增多，并且开始贯穿。

这时如果停止加载，裂缝仍将继续发展；3.破坏阶段当荷载增大到80%-90%破坏荷载时，砌体上已形成几条上下连续贯通的裂缝，试件就进入破坏阶段，这时的裂缝已把砌体分成1/2块体的小立柱，砌体外鼓，最后由于个别块体被压碎或小立柱失稳而破坏。

15.6为什么砌体的抗压强度远小于单块块体的抗压强度？P321-P322答：1）块体在砌体中处于压、弯、剪的复杂受力状态，由于块体表面不平整，加上砂浆铺的厚度不匀，密实性也不均匀，致使单个块体在砌体中不是均匀受压，且还无序地受到弯曲和剪切作用，由于块体的抗弯、抗剪强度远低于抗压强度，因而较早地使单个块体出现裂缝，导致块体的抗压能力不能充分发挥，这是块体抗压强度远低于块体抗压强度的主要原因2）砂浆使得块体在横向受拉，从而降低了块体的抗压强度；3）竖向灰缝中存在应力集中，因为竖向灰缝不可能饱满，使得块体受力不利。
