磁阻效应的名词解释

磁阻效应实验小结
磁阻效应是指电流通过垂直于磁场方向的导体时，产生一种垂直于电流方向和磁场方向的电动势的现象。

该实验是通过测量导线两端的电动势与电流之间的关系，来研究磁阻效应的实际运用和原理。

实验过程中，首先将导线连接到电源上，然后将磁铁放置在导线的底部，通过改变电源电压来改变电流的大小。

同时使用一个万用表来测量导线两端的电动势，并且记录下来。

在实验过程中，我们发现了以下几个现象。

首先，当电流大小变化时，导线两端的电动势也会随之变化。

电动势随电流值的增大而增大，随电流值的减小而减小，这与磁阻效应的原理相吻合。

其次，当磁铁与导线的距离变化时，导线两端的电动势也会随之变化。

当磁铁离导线越近时，导线两端的电动势越大，当磁铁离导线越远时，导线两端的电动势越小。

最后，我们还发现了当改变磁铁的方向时，导线两端的电动势也会改变。

当磁铁正对导线时，导线两端的电动势最大，当磁铁与导线垂直时，导线两端的电动势最小。

通过以上实验现象的观察和记录，我们可以得出以下结论。

首先，磁阻效应导致导线两端产生一个垂直于电流和磁场方向的电动势。

其次，电动势的大小与电流的大小成正比，与磁铁和导线的距离的平方反比，与磁铁与导线的夹角有关。

综上所述，磁阻效应实验是研究磁阻效应的一个重要实验。

通过该实验，我们可以深入了解磁阻效应的原理和应用，并且可以通过测量导线两端的电动势与电流之间的关系来研究磁阻效应的特性和规律。

这对于理解电磁现象和应用电磁技术具有重要意义。

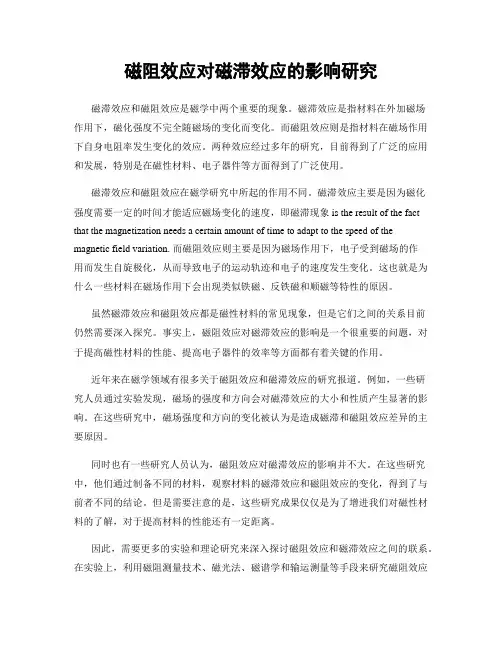

磁阻效应对磁滞效应的影响研究磁滞效应和磁阻效应是磁学中两个重要的现象。

磁滞效应是指材料在外加磁场作用下，磁化强度不完全随磁场的变化而变化。

而磁阻效应则是指材料在磁场作用下自身电阻率发生变化的效应。

两种效应经过多年的研究，目前得到了广泛的应用和发展，特别是在磁性材料、电子器件等方面得到了广泛使用。

磁滞效应和磁阻效应在磁学研究中所起的作用不同。

磁滞效应主要是因为磁化强度需要一定的时间才能适应磁场变化的速度，即磁滞现象 is the result of the fact that the magnetization needs a certain amount of time to adapt to the speed of the magnetic field variation. 而磁阻效应则主要是因为磁场作用下，电子受到磁场的作用而发生自旋极化，从而导致电子的运动轨迹和电子的速度发生变化。

这也就是为什么一些材料在磁场作用下会出现类似铁磁、反铁磁和顺磁等特性的原因。

虽然磁滞效应和磁阻效应都是磁性材料的常见现象，但是它们之间的关系目前仍然需要深入探究。

事实上，磁阻效应对磁滞效应的影响是一个很重要的问题，对于提高磁性材料的性能、提高电子器件的效率等方面都有着关键的作用。

近年来在磁学领域有很多关于磁阻效应和磁滞效应的研究报道。

例如，一些研究人员通过实验发现，磁场的强度和方向会对磁滞效应的大小和性质产生显著的影响。

在这些研究中，磁场强度和方向的变化被认为是造成磁滞和磁阻效应差异的主要原因。

同时也有一些研究人员认为，磁阻效应对磁滞效应的影响并不大。

在这些研究中，他们通过制备不同的材料，观察材料的磁滞效应和磁阻效应的变化，得到了与前者不同的结论。

但是需要注意的是，这些研究成果仅仅是为了增进我们对磁性材料的了解，对于提高材料的性能还有一定距离。

因此，需要更多的实验和理论研究来深入探讨磁阻效应和磁滞效应之间的联系。

磁阻效应的分类和应用巨磁电阻效应存在于铁磁性(如：Fe,Co,Ni)/非铁磁性(如：Cr,Cu,Ag,Au)的多层膜系统，由于非磁性层的磁交换作用会改变磁性层的传导电子行为，使得电子产生程度不同的磁散射而造成较大的电阻，其电阻变化较常磁阻大上许多，故被称为“巨磁阻”。

1988年由法国物理学家阿尔贝·费尔与德国物理学家彼得·格林贝格分别发现的巨磁阻效应，也被视为是自旋电子学的滥觞。

巨磁阻效应（Giant Magnetoresistance）是一种量子力学和凝聚态物理学现象，磁阻效应的一种，可以在磁性材料和非磁性材料相间的薄膜层（几个纳米厚）结构中观察到。

这种结构物质的电阻值与铁磁性材料薄膜层的磁化方向有关，两层磁性材料磁化方向相反情况下的电阻值，明显大于磁化方向相同时的电阻值，电阻在很弱的外加磁场下具有很大的变化量。

巨磁阻效应被成功地运用在硬盘生产上，具有重要的商业应用价值早在1988年，费尔和格林贝格尔就各自独立发现了这一特殊现象：非常弱小的磁性变化就能导致磁性材料发生非常显著的电阻变化。

那时，法国的费尔在铁、铬相间的多层膜电阻中发现，微弱的磁场变化可以导致电阻大小的急剧变化，其变化的幅度比通常高十几倍，他把这种效应命名为巨磁阻效应（Giant Magneto-Resistive，GMR）。

有趣的是，就在此前3个月，德国优利希研究中心格林贝格尔教授领导的研究小组在具有层间反平行磁化的铁/铬/铁三层膜结构中也发现了完全同样的现象。

巨磁阻效应自从被发现以来就被用于开发研制用于硬磁盘的体积小而灵敏的数据读出头（Read Head）。

这使得存储单字节数据所需的磁性材料尺寸大为减少，从而使得磁盘的存储能力得到大幅度的提高。

第一个商业化生产的数据读取探头是由IBM公司于1997年投放市场的，到目前为止，巨磁阻技术已经成为全世界几乎所有电脑、数码相机、MP3播放器的标准技术。

在Grünberg最初的工作中他和他领导的小组只是研究了由铁、铬（Chromium）、铁三层材料组成的样品，实验结果显示电阻下降了1.5%。

半导体材料的磁阻效应概述及解释说明1. 引言1.1 概述半导体材料的磁阻效应是指在外部磁场作用下，材料内部电导率发生变化的现象。

这一现象被广泛应用于磁存储器、传感器和逻辑门等领域。

随着科技的快速发展，对于半导体材料的磁阻效应进行深入研究已成为一个重要课题。

1.2 文章结构本文主要分为五个部分来讨论半导体材料的磁阻效应。

首先，我们将介绍磁阻效应的基本概念，包括其定义、比例性质和分类等。

接着，我们会详细探讨半导体材料中的磁阻效应，包括半导体材料简介、自旋运动以及与磁场调控相关的磁隧穿效应。

然后，我们将解释并说明半导体材料的磁阻效应机制，包括自旋霍尔效应解释、瞬态反常霍尔效应解释以及自旋位移电流解释和提高方法探讨。

最后，在结论与展望部分，我们将总结归纳本文所讨论的半导体材料的磁阻效应特点和机制解释方法，并提出未来发展方向和可能的应用领域。

1.3 目的本文旨在系统地介绍半导体材料的磁阻效应及其机制，以加深对该现象的理解。

通过本文的阐述，读者将能够了解磁阻效应的基本概念、半导体材料中存在的自旋运动和磁场调控等因素，并进一步探索其背后的物理原理。

同时，我们希望通过这篇文章能够激发更多关于半导体材料磁阻效应方面实验与理论深入研究以及寻找新的应用领域的兴趣。

2. 磁阻效应的基本概念2.1 磁阻效应定义磁阻效应是指在电流通过一个材料时，由于磁场的存在，产生能够改变材料电阻大小的现象。

简单来说，当磁场作用于材料时，材料的电阻会发生变化，这种变化即为磁阻效应。

2.2 磁阻比例性质磁阻效应通常包括正常磁阻和反常磁阻两种情况。

在正常磁阻中，随着施加的外部磁场强度增大，材料电阻也会增大；而在反常磁阻中，则是随着外部磁场强度增大，材料电阻会减小。

不同材料和结构可以表现出不同种类的磁阻比例性质。

2.3 磁阻效应分类根据具体表现形式以及机制解释方式的不同，可以将磁阻效应分为多种类型。

其中一些主要类型包括：a. 霍尔效应：霍尔效应是指在垂直于电流方向和外部磁场方向之间存在差异时产生的电压差。

磁阻式传感器的工作原理
磁阻式传感器是一种常见的测量磁场强度的设备，工作原理是基于磁阻效应。

磁阻效应是指材料在磁场中受到外加磁场的作用时，其电阻值会发生变化的现象。

磁阻式传感器利用此现象来测量磁场强度。

磁阻式传感器一般由一个磁敏元件和一组导线组成。

磁敏元件通常由磁敏材料制成，如磁铁氧体或磁敏薄膜等。

在没有外加磁场时，磁敏元件的电阻值处于一个基准状态。

当外加磁场作用于磁阻式传感器时，磁敏元件会受到磁力的影响，导致其晶格结构发生畸变。

这些畸变会使得磁敏元件的电阻值发生变化。

具体而言，当外加磁场越强时，电阻值的变化幅度越大。

为了测量磁场的强度，磁阻式传感器通常会将磁敏元件组装成一个电路。

通过测量电路中的电压或电流，可以根据磁敏元件的电阻值变化来计算磁场强度的大小。

磁阻式传感器具有许多优点，如响应速度快、精度高、体积小等。

因此，在许多领域中广泛应用，如汽车工业、电子设备、航空航天等。

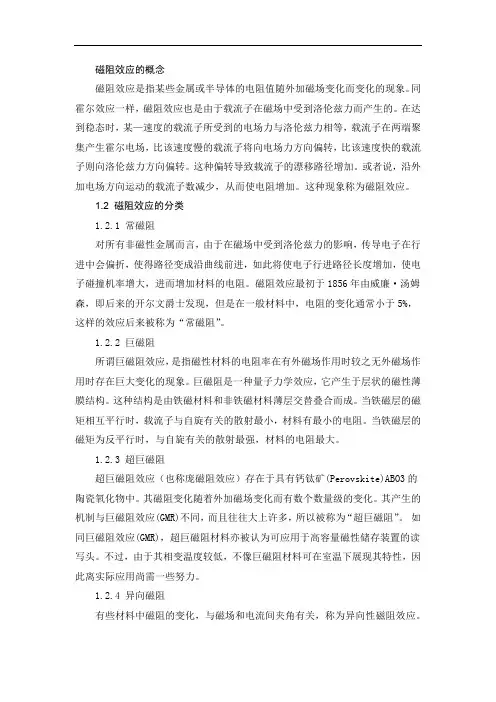

磁阻效应的概念磁阻效应是指某些金属或半导体的电阻值随外加磁场变化而变化的现象。

同霍尔效应一样，磁阻效应也是由于载流子在磁场中受到洛伦兹力而产生的。

在达到稳态时，某—速度的载流子所受到的电场力与洛伦兹力相等，载流子在两端聚集产生霍尔电场，比该速度慢的载流子将向电场力方向偏转，比该速度快的载流子则向洛伦兹力方向偏转。

这种偏转导致载流子的漂移路径增加。

或者说，沿外加电场方向运动的载流子数减少，从而使电阻增加。

这种现象称为磁阻效应。

1.2 磁阻效应的分类1.2.1 常磁阻对所有非磁性金属而言，由于在磁场中受到洛伦兹力的影响，传导电子在行进中会偏折，使得路径变成沿曲线前进，如此将使电子行进路径长度增加，使电子碰撞机率增大，进而增加材料的电阻。

磁阻效应最初于1856年由威廉·汤姆森，即后来的开尔文爵士发现，但是在一般材料中，电阻的变化通常小于5%，这样的效应后来被称为“常磁阻”。

1.2.2 巨磁阻所谓巨磁阻效应，是指磁性材料的电阻率在有外磁场作用时较之无外磁场作用时存在巨大变化的现象。

巨磁阻是一种量子力学效应，它产生于层状的磁性薄膜结构。

这种结构是由铁磁材料和非铁磁材料薄层交替叠合而成。

当铁磁层的磁矩相互平行时，载流子与自旋有关的散射最小，材料有最小的电阻。

当铁磁层的磁矩为反平行时，与自旋有关的散射最强，材料的电阻最大。

1.2.3 超巨磁阻超巨磁阻效应（也称庞磁阻效应）存在于具有钙钛矿(Perovskite)ABO3的陶瓷氧化物中。

其磁阻变化随着外加磁场变化而有数个数量级的变化。

其产生的机制与巨磁阻效应(GMR)不同，而且往往大上许多，所以被称为“超巨磁阻”。

如同巨磁阻效应(GMR)，超巨磁阻材料亦被认为可应用于高容量磁性储存装置的读写头。

不过，由于其相变温度较低，不像巨磁阻材料可在室温下展现其特性，因此离实际应用尚需一些努力。

1.2.4 异向磁阻有些材料中磁阻的变化，与磁场和电流间夹角有关，称为异向性磁阻效应。

磁滞效应的名词解释磁滞效应是一种与磁性材料相关的现象，它描述了磁场对材料产生变化时所引起的延迟效应。

在物理学中，磁性材料通常具有磁场的记忆性，当外加磁场改变方向或强度时，材料的磁化程度不会立即跟随变化。

这种延迟响应就是磁滞效应。

要理解磁滞效应，首先需要了解磁化过程。

磁化是指在外磁场作用下，材料内部原子或分子磁矩的重新排列过程。

当外磁场加大时，磁矩将更加排列一致，导致材料的磁化强度增加。

相反，当外磁场减小或改变方向时，磁矩重新排列，导致材料的磁化强度减小。

然而，这种磁化的变化过程并不是严格线性的，而是存在一定的滞后。

磁滞效应可以通过磁滞回线图来展示。

磁滞回线图是磁场强度和材料磁化强度之间的关系曲线。

当外磁场逐渐增加时，磁滞回线图上的曲线将会上升，表示磁化强度增加。

然而，当外磁场减小或改变方向时，磁滞回线图上的曲线并不完全重合，而是略微偏离上升曲线，形成回路。

这种回路就是磁滞回线，也是磁滞效应的直观表现。

磁滞效应的大小取决于材料的特性。

在一些磁性材料中，磁滞效应非常明显，磁滞回线的回路非常宽，这意味着材料的磁化强度在变化前后有较大的差异。

而在一些其他类型的材料中，磁滞效应很小，磁滞回线的回路较窄，磁化强度的变化较为平滑。

磁滞效应的存在对于磁性材料的应用和性能具有一定的影响。

例如，磁记忆材料和磁传感器常常利用磁滞效应来实现信息的存储和检测。

磁滞效应还可应用于制造电感元件，用于电子设备中的滤波、计量和控制电流等方面。

在电力系统中，磁滞效应也需要得到充分考虑，以确保磁场变化对设备的影响在可控范围内。

另一方面，磁滞效应也可能带来一些挑战。

磁滞效应可能导致磁性材料的热量损失和能量耗散，这在一些应用场景中需要进行补偿和优化。

此外，磁滞效应的存在还可能影响部分磁体的精确度和稳定性，需要进行相应的校准和校正。

总之，磁滞效应是磁性材料在外部磁场变化时所表现出的延迟效应。

通过磁滞回线图可以直观地观察磁滞效应的存在。

磁滞效应的大小和特性因材料而异，并且对磁性材料的应用和性能具有重要影响。

磁阻效应是指物质在磁场中什么发生变化的现象磁阻效应指的是物质在磁场中电阻发生变化的现象。

当物质处于外加磁场中时，电子在物质内部运动时会受到磁场的影响。

这个磁场会改变电子的运动轨道和速度，从而影响电子的散射和碰撞行为。

磁阻效应可以分为两种类型：正磁阻效应和负磁阻效应。

正磁阻效应（磁场增强电阻）：在一些材料中，外加磁场会导致电子受到额外的散射，从而增加电子在物质中的平均自由程。

这会导致电阻的增加，即电阻率随着磁场的增加而增大。

这种现象被称为正磁阻效应。

负磁阻效应（磁场降低电阻）：另一些材料中，外加磁场会导致电子受到减少的散射，使得电子在物质中的平均自由程增大。

这会导致电阻的减小，即电阻率随着磁场的增加而减小。

这种现象被称为负磁阻效应，也称为磁电导效应。

正磁阻效应和负磁阻效应的发生机制与材料的电子结构和磁性有关。

正磁阻效应常见于一些金属和合金，而负磁阻效应则常见于某些磁性材料，如铁磁体、锰磁体和磁随体等。

磁阻效应在科学研究和技术应用中有着广泛的应用，尤其在磁性材料和磁存储器领域。

例如，磁阻效应被应用于磁阻传感器、磁存储器（如硬盘驱动器）和磁阻随机存取存储器（MRAM）等器件中，以实现高灵敏度的磁场检测和高密度的数据存储。

磁阻效应名词解释
磁阻效应是指当一个导体被磁场穿过时,导体中的电流会发生改变的现象。

磁阻效应是磁场线与电流线之间的相互作用,使得磁通量发生变化,从而影响了电流。

磁阻效应的影响因素包括导体的材料、长度、形状和磁场强度。

当磁场强度越大,磁阻效应就越显著。

在金属中,磁阻效应是由金属中的自由电子对磁场的散射造成的。

在软磁材料中,磁阻效应是由材料内部的磁畴结构造成的。

在超导体中,磁阻效应是零。

磁阻效应在电磁学中有着广泛的应用,例如在变压器、发电机、电动机和磁共振成像设备等中。

在变压器中,磁阻效应使得变压器的电流发生变化,从而影响变压器的性能和效率。

在发电机中,磁阻效应使得发电机的磁场发生变化,从而影响发电机的输出功率和旋转速度。

在电动机中,磁阻效应使得电动机的电流发生变化,从而影响电动机的性能和效率。

在磁共振成像中,磁阻效应使得磁场发生变化,从而影响成像设备的质量和精度。

除了对电磁学设备产生影响外,磁阻效应还可以解释一些奇怪的现象,例如磁化、磁矩和磁性材料的特性等。

因此,深入研究磁阻效应的原理和应用,对于理解电磁学和磁性材料的特性具有重要意义。

磁阻效应的分类和应用巨磁电阻效应存在于铁磁性(如：Fe,Co,Ni)/非铁磁性(如：Cr,Cu,Ag,Au)的多层膜系统，由于非磁性层的磁交换作用会改变磁性层的传导电子行为，使得电子产生程度不同的磁散射而造成较大的电阻，其电阻变化较常磁阻大上许多，故被称为“巨磁阻”。

1988年由法国物理学家阿尔贝·费尔与德国物理学家彼得·格林贝格分别发现的巨磁阻效应，也被视为是自旋电子学的滥觞。

巨磁阻效应（Giant Magnetoresistance）是一种量子力学和凝聚态物理学现象，磁阻效应的一种，可以在磁性材料和非磁性材料相间的薄膜层（几个纳米厚）结构中观察到。

这种结构物质的电阻值与铁磁性材料薄膜层的磁化方向有关，两层磁性材料磁化方向相反情况下的电阻值，明显大于磁化方向相同时的电阻值，电阻在很弱的外加磁场下具有很大的变化量。

巨磁阻效应被成功地运用在硬盘生产上，具有重要的商业应用价值早在1988年，费尔和格林贝格尔就各自独立发现了这一特殊现象：非常弱小的磁性变化就能导致磁性材料发生非常显著的电阻变化。

那时，法国的费尔在铁、铬相间的多层膜电阻中发现，微弱的磁场变化可以导致电阻大小的急剧变化，其变化的幅度比通常高十几倍，他把这种效应命名为巨磁阻效应（Giant Magneto-Resistive，GMR）。

有趣的是，就在此前3个月，德国优利希研究中心格林贝格尔教授领导的研究小组在具有层间反平行磁化的铁/铬/铁三层膜结构中也发现了完全同样的现象。

巨磁阻效应自从被发现以来就被用于开发研制用于硬磁盘的体积小而灵敏的数据读出头（Read Head）。

这使得存储单字节数据所需的磁性材料尺寸大为减少，从而使得磁盘的存储能力得到大幅度的提高。

第一个商业化生产的数据读取探头是由IBM公司于1997年投放市场的，到目前为止，巨磁阻技术已经成为全世界几乎所有电脑、数码相机、MP3播放器的标准技术。

在Grünberg最初的工作中他和他领导的小组只是研究了由铁、铬（Chromium）、铁三层材料组成的样品，实验结果显示电阻下降了1.5%。

半导体材料的几何磁阻效应的原理半导体材料的几何磁阻效应原理引言：半导体材料的几何磁阻效应是一种基于半导体材料特性的磁阻效应，它与材料的几何形状和磁场的方向有关。

本文将介绍半导体材料的几何磁阻效应的原理及其应用。

一、半导体材料的磁阻效应简介半导体材料的磁阻效应是指当外加磁场作用于半导体材料时，电阻发生变化的现象。

根据磁阻效应的原理不同，可分为几何磁阻效应、磁致阻效应等。

其中，几何磁阻效应是指在特定几何形状下，半导体材料的电阻会发生变化。

二、几何磁阻效应的原理几何磁阻效应的原理基于半导体材料的几何形状和磁场的方向。

当半导体材料处于磁场中时，磁场会对材料中的载流子运动轨迹产生影响，从而导致电阻发生变化。

1. Hall效应Hall效应是几何磁阻效应的重要表现形式之一，它是指当半导体材料中有电流流过时，垂直于电流方向的磁场会引起电势差的产生。

这个电势差称为Hall电势，可用于测量材料的电阻变化。

Hall电势的大小与材料的特性参数有关，如载流子浓度、电荷量等。

2. 几何形状对电阻的影响半导体材料的几何形状对电阻的大小和分布具有直接影响。

例如，当半导体材料为长条形状时，电流流过材料时会在横向产生电势差，从而影响电阻的大小。

而当材料为薄片形状时，电流流过材料时电势差分布均匀，电阻相对较小。

三、几何磁阻效应的应用几何磁阻效应在半导体材料的应用中具有重要的意义。

1. 磁场传感器基于几何磁阻效应的磁场传感器是一种常见的应用。

通过测量半导体材料中的Hall电势变化，可以确定外加磁场的大小和方向。

这种传感器广泛应用于磁场测量、位置检测等领域。

2. 磁存储器几何磁阻效应也可以应用于磁存储器中。

通过在半导体材料中引入磁性材料，可以利用磁阻效应来实现磁存储器的读写操作。

这种磁存储器具有较高的读写速度和存储密度。

3. 磁控元件几何磁阻效应还可以用于磁控元件的设计。

通过外加磁场对半导体材料的电阻进行调控，可以实现磁场对元件的控制。

常磁阻效应与物理磁阻效应和几何磁阻效
应的区别
常磁阻效应、物理磁阻效应和几何磁阻效应都是指材料在磁场中电阻发生变化的现象，但它们的产生机理和表现形式略有不同。

常磁阻效应是指在外磁场作用下，导体电阻发生变化的现象。

当外磁场作用于导体时，会使导体中的电子受到洛伦兹力的作用而发生偏转，导致电子在导体中的运动受到阻碍，从而使导体的电阻发生变化。

常磁阻效应通常表现为导体电阻随磁场强度的增大而增大。

物理磁阻效应是指在外磁场作用下，材料的磁化强度发生变化，从而导致材料电阻发生变化的现象。

当外磁场作用于材料时，会使材料中的磁矩发生偏转，从而改变材料的磁化强度，进而影响材料的电阻。

物理磁阻效应通常表现为材料电阻随磁场强度的增大而增大。

几何磁阻效应是指在外磁场作用下，材料的几何形状发生变化，从而导致材料电阻发生变化的现象。

当外磁场作用于材料时，会使材料中的磁性矩发生偏转，从而导致材料的几何形状发生变化，进而影响材料的电阻。

几何磁阻效应通常表现为材料电阻随磁场方向的变化而发生变化。

综上所述，常磁阻效应、物理磁阻效应和几何磁阻效应
都是材料在磁场中电阻发生变化的现象，但它们的产生机理和表现形式略有不同。
