12.2 探究串、并联电路中电压的规律同步练习一、单选题1．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为A．1.2V 6VB．1.4V 5.2VC．4.8V 1.2VD．1.4V 3.8V2．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2VB．10V 2VC．2V 8VD．2V 10V3．小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（）A．小灯泡并联，电压表测电源电压B．小灯泡串联，电压表测L2的电压C．若灯L1短路，则电压表示数为零D．若灯L2短路，则电压表示数为3V4．如图所示电路，已知电源电压为6V，电压表的读数为4V，则（）A．灯L1两端电压为4VB．灯L2两端电压为4VC．灯L2两端电压为2VD．灯L1两端电压为6V5．如图的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表VI、V2、V3、V4对应的示数为U1、U2、U3、U4.下列说法正确的是( )A．I1<I2，I3=I4，U1=U2，U3>U4.B．I1=I2，I3=I4，U1=U2，U3=U4.C．I1=I2，I3<I4，U1<U2，U3=U4.D．I1<12，I3<I4，U1=U2，U3=U4. 6．如图所示的电路中，电源电压恒为6V开关闭合后，两灯泡都发光，电压表的示数为2.4V，则（）A．灯泡L1两端的电压为2.4VB．灯泡L2两端的电压为3.6VC．灯泡L1和灯泡L2两端的电压之和为6VD．当灯泡L2断路时，电压表的示数为零7．两只小灯泡L1和L2连接在同一电路中。

以下哪个特点可以确认两灯是串联的（）A．两灯亮度相同B．两灯同时亮同时熄灭C．通过两灯的电流相等D．两灯两端的电压不相等8．如图所示，灯泡L1比L2亮，电压表V的示数为3.8 V，下列说法正确的是（）A．V1示数为3.8 VB．V1示数大于3.8VC．V2示数小于3.8 VD．V2示数大于3.8V9．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是：（）A．U2=U1+U3，I1=I2 B．U2=U1=U3，I1=I2C．U1+U2=U3，I1<I2 D．U2=U1+U3，I1>I210．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压U为12V，则L2两端电压是（）A．4.5VB．5.5VC．3VD．2V11．下列有关串联和并联的说法正确的是( )A．通过两个用电器的电流相等，两个用电器一定是串联B．两个用电器两端的电压相等，两个用电器一定是并联C．在并联电路中，干路上的电流比任一支路电流都要大D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联12．闫丽同学在“探究串联电路的电压关系”时，按如图甲所示连接电路。

《串、并联电路电压的规律》同步练习一、单选题1.如图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A.2V 8VB.10V 2VC.8V 2VD.2V 10V2.如图所示，A、B间为一串联电器的一部分，R1=R2，V1、V2示数分别为90V、50V，则AB间的电压为（）A.111VB.140VC.130VD.无法确定3.如图所示的电路中，电压表示数分别为U1、U2，关于电压表示数关系说法正确的是（）A.U1=U2B.U1＞U2C.U1＜U2D.无法判断4.如图所示，若电源电压是3V，电压表的示数是2V，则L2两端的电压是（）A.2VB.3VC.1VD.5V5.如图所示，在“探究串联电路的电压规律”时，小明同学用电压表测出AB、BC、AC两端的电压分别为U AB=1.5V，U BC=2.5V，U AC=4V．在表格中记录数据后，下一步应该做的是（）A.对换L1和L2的位置，再测一组电压值B.换用不同规格的灯泡，再测几组电压值C.整理器材，分析此组数据得出实验结论D.改变电源电压，再测几组电压值6.观察如图所示的手电筒结构图，灯泡的工作电压是（）A.0.3VB.1.5VC.3VD.4V7.如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A.整理器材，结束实验B.分析数据，得出结论C.换用电压表的另一量程，再测出一组电压值D.换用不同规格的小灯泡，再测出几组电压值二、多选题8.如图所示，在“探究串联电路中电压的规律”时，小芳同学用电压表测出ab、bc、ac两端的电压分别为U ab=3V，U bc=3V，U ac=6V．在表格中记录数据后，下一步应该做的是（）A.整理器材，分析数据，得出结论B.对换L1和L2的位置，再测出一组电压值C.改变电源电压，再测出几组电压值D.换用不同规格的小灯泡，再测出几组电压值9.如图所示，电源电压为6V，且保持不变，闭合开关S时，电压表的示数是4V，电流表的示数是0.5A，则下列说法正确的是（）A.L1两端的电压是2VB.L2两端的电压是2VC.L1的电阻是4ΩD.L2的电阻是8Ω10.如图所示是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（）A.换气扇和照明灯不能同时工作B.换气扇和照明灯能同时工作C.换气扇和照明灯工作时，通过它们的电流一定相等D.换气扇和照明灯工作时，它们两端的电压一定相等11.如图所示电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法正确的是（）A.灯L1和灯L2串联B.灯L1和灯L2并联C.通过灯L1和灯L2的电流一定相等D.灯L1和灯L2两端的电压一定相等12.将标有“6V 3W”和“6V 2W”字样的两个小灯泡L1与L2并联在6V的电源上，则（）A.3W的小灯泡正常发光B.2W的小灯泡没有3W的小灯泡亮C.两只小灯泡都能正常发光D.两只小灯泡都不能正常发光三、填空题13.如图所示电路中，若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为 ______ V，L2两端的电压为 ______ V．14.圣诞节快到了，小明想用小彩灯来装饰室内，以增加节日气氛，经调查，每个小彩灯正常工作时的电压是11V，要将 ______ 个同样的小彩灯 ______ 联在家庭电路中，才能使它们正常工作．四、计算题15.如图，闭合开关后，电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？人教版物理九年级第十六章第2节《串、并联电路电压的规律》同步练习答案和解析【答案】1.C2.D3.C4.C5.B6.C7.D8.CD 9.ACD 10.BD 11.BD 12.ABC13.2；414.20；串15.解：由电路图知，电压表V1测L1两端电压，则电压V1表示数U V1=8V；V测量的是总电压，即总电压是14V，电压表V2测L2两端电压，则电压V2表示数U V2=14V-8V=6V；答：电压表V2的示数应该是6V．【解析】1. 解：（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；（2）电压表V1量程是15V，最小分度值是0.5V，电压表示数U1=10V；电压表V2量程是3V，最小分度值是0.1V，电压表示数是2V；则电阻R2两端的电压U2=U V2=2V，由串联电路特点知，电阻R1两端的电压U1=U V1-U V2=10V-2V=8V．故选C．（1）分析电路结构，明确各电路元件的连接方式，根据电压表所测电路确定两电压表的量程；（2）确定电压表量程、最小分度值，读出电压表的示数，由串联电路特点求出两电阻两端的电压．本题考查了求电阻两端的电压，分清电路结构、明确电路元件的连接方式确定电压表的量程是本题的难点、也是本题的解题关键．2. 解：由图知，四个电阻串联，电压表V1测量R2、R3两端的总电压，V2测量R1、R2两端的总电压，设电路中的电流为I，由于R1=R2，则根据欧姆定律可得：U1=U2，则由串联电路的电压特点可得：电压表V2示数：U V2=U1+U2=50V，所以，U1=U2=25V；电压表V1示数：U V1=U2+U3=90V，则U3=U V1-U2=90V-25V=65V，由串联电路的电压特点可得：U AB=U1+U2+U3+U4=25V+25V+65V+U4=115V+U4，由于U4无法判断，故AB间的电压无法确定．故选D．由图知，四个电阻串联，则电路中的电流处处相等，根据欧姆定律即可得出U1=U2，然后根据电压表V1、V2的示数和串联电路的电压特点即可判断．本题考查了学生对欧姆定律、串联电路的电流特点的掌握和运用，确定两表的测量对象是本题的突破口．3. 解：分析电路图，两电灯串联，电压表V1测量灯泡L2两端的电压，电压表V2测量L1和L2串联两端的总电压，由于串联电路的总电压等于各电阻两端的电压之和可知：L2两端的电压小于L1和L2串联两端的总电压，即U1＜U2．故选C．由电路图可知，电灯L1、L2串联，根据电压表并联使用特点判断出电压表的测量对象，然后根据串联电路的电压特点即可判断．本题考查了串联电路的电流和电压特点，分析电路图得出两电阻串联是本题的关键．4. 解：由电路图可知，两灯泡串联连接，电压表测量L1两端的电压，即灯L1两端电压：U1=U V=2V；灯L2两端电压U2=U-U1=3V-2V=1V．故选C．先分析电路的结构和电压表测量的对象，然后根据串联电路电压的特点求出电灯L2两端的电压．本题考查了串并联电路的辨别和电压表的正确使用，关键是知道电压表的测量对象．5. 解：在探究串联电路中的电压关系时，用电压表分别测出AB、BC、AC两端的电压后，为寻找规律，应换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选B．（1）串联电路两端的总电压等于各部分电路两端的电压之和．（2）无论做什么实验，实验结论一定要具有普遍性，因此在研究串联电路中的电压关系时，为了使结论具有普遍性需采用相同灯泡和不同灯泡进行多次实验．探究串联电路中的电压关系时，应该使用相同规格的小灯泡、不同规格的小灯泡、不同的用电器进行多次实验，然后分析数据，总结结论6. 解：由图可知，电源是由两节干电池串联组成的，因串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，所以，灯泡的工作电压：U=1.5V×2=3V．故选C．由图可知，电源是由两节干电池串联组成的，一节干电池的电压为1.5V，根据串联电路的电压特点求出灯泡的工作电压．本题考查了串联电路的电压特点，关键是知道一节干电池的电压为1.5V．7. 解：用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选D．研究串联和并联电路的电压和电流时为了实验结论具有普遍性，采用相同灯泡和不同灯泡进行多次实验．探究串联、并联电路的电流、电压的特点时要选择相同规格的灯泡，不同规格的灯泡，不同的用电器进行实验，才能使实验结论更准确．8. 解：用电压表测出ab、bc、ac两端的电压分别为为U ab=3V，U bc=3V，U ac=6V．说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡或改变电源电压再测出几组电压值，再测出几组电压值，然后分析数据，这样得出的结论才具有普遍性．故选CD．（1）串联电路两端的总电压等于各部分电路两端的电压之和．（2）探究串联电路中的电压关系时，应该使用相同规格的小灯泡、不同规格的小灯泡、不同的用电器进行多次实验，然后分析数据，总结结论．探究串联、并联电路的电流、电压的特点时要选择相同规格的灯泡，不同规格的灯泡，不同的用电器进行实验，才能使实验结论更准确．9. 解：（1）由电路图可知，两灯泡串联，电压表测量L2两端的电压，即L2两端的电压U2=4V，L1两端的电压U1=U-U2=6V-4V=2V，所以选项A正确，B错误；（2）由I=得，L1的电阻R1===4Ω，L2的电阻R2===8Ω，所以选项CD正确；故选ACD．先确定电路的连接方式，然后根据串联电路的电压、电流特点和欧姆定律解答．本题考查了串联电路的电压、电流特点和欧姆定律的灵活运用，正确理解串联电路的特点是解题的关键．10. 解：AB、换气扇和照明灯并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故A错误，B正确；C、由于两电器功率不一定相同，则换气扇和照明灯工作时，通过它们的电流不一定不相等；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．故选BD．并联电路中，各用电器工作时互不影响；并联电路两端电压相等；并联电路中，干路电流等于各支路电流之和．本题考查并联电路的应用及特点，要结合串联和并联特点进行分析．11. 解：（1）开关闭合后，电路中有两条并列的电流路径，故灯L1和灯L2并联，故A 错误，B正确；（2）根据公式I=可知，电压相等，两灯的电阻相等时，通过两灯的电流才一定相等，但是两灯的电阻不一定相等，故其中的电流也不一定相等，故C错误；（3）因为两灯并联，所以两灯两端的电压一定相等，故D正确．故选BD．（1）在串联电路中电流只有一条路径，各用电器之间相互影响；在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）并联电路中，各支路两端的电压相等．此题主要考查的是串并联的识别和并联电路中的电压、电流特点等知识，需要同学们熟记有关知识点，基础性题目，难度不大．12. 解：因L1与L2并联在电压U=6V电源上，即U1=U2=U=6V，则U1=U额1，U2=U额2，两只灯泡都正常发光，所以P1=P额1=3W，P2=P额2=2W，灯泡的亮度取决于它的实际功率，因为2W＜3W，所以2W的小灯泡没有3W的小灯泡亮，故A、B、C正确，D错误．故选ABC．已知两灯泡的额定功率和额定电压，因为并联，电压相等，根据公式求出实际功率．“6V 3W”的灯泡L2，接在6V的电源上，实际功率就等于额定功率．本题考查并联电路中电压的规律，实际功率与额定功率的比较，欧姆定律和电功率公式及其变形的灵活运用．13. 解：由电路图可知，两灯泡串联，电压表测L2两端的电压，即U L2=2V，串联电路中总电压等于各分电压之和，电源的电压U=6V，则L1两端的电压：U L1=U-U L2=6V-2V=4V．故答案为：2；4．由电路图可知，两灯泡串联，电压表测L2两端的电压；已知电源的电压，根据串联电路的电压特点求出L1两端的电压．本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断．14. 解：小彩灯额定电压小于家庭电路电压，小彩灯应串联接入家庭电路；串联的只数n===20只；故答案为：20；串．家庭电路电压是220V，小彩灯额定电压小于家庭电路电压，要使小彩灯正常发光，应把小彩灯串联接入电路；根据家庭电路电压及小彩灯额定电压，应用串联电路特点可以求出串联小彩灯的只数．知道串联电路具有分压作用、熟练应用串联电路特点即可正确解题．15.由电路图可知两灯串联，电压表V接在电源两端，测电源两端电压，电压表V1、V2分别测两灯泡电压，由串联电路特点求出各电压表的示数，本题考查串联电路的电压规律，分析清楚电路结构，明确各电压表所测电路，掌握串联电路特点是正确解题的关键．。

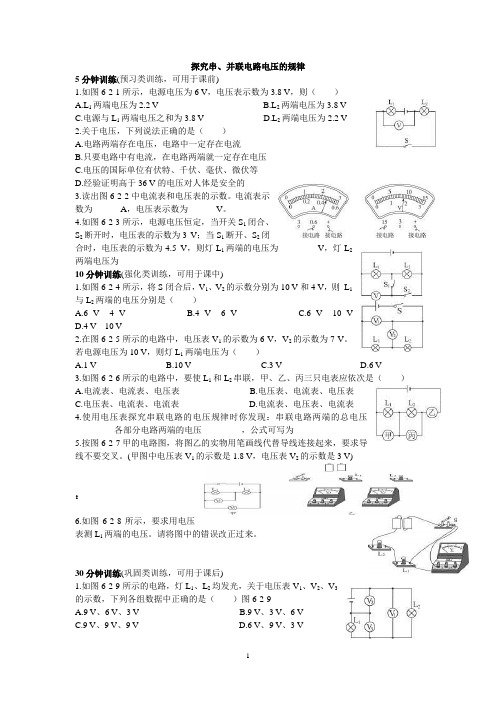

探究串、并联电路电压的规律5分钟训练(预习类训练，可用于课前)1.如图6-2-1所示，电源电压为6 V，电压表示数为3.8 V，则（）A.L1两端电压为2.2 VB.L2两端电压为3.8 VC.电源与L1两端电压之和为3.8 VD.L2两端电压为2.2 V2.关于电压，下列说法正确的是（）A.电路两端存在电压，电路中一定存在电流B.只要电路中有电流，在电路两端就一定存在电压C.电压的国际单位有伏特、千伏、毫伏、微伏等D.经验证明高于36 V的电压对人体是安全的3.读出图6-2-2中电流表和电压表的示数。

电流表示数为______ A，电压表示数为______ V。

4.如图6-2-3所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数为4.5 V，则灯L1两端的电压为________ V，灯L2两端电压为________10分钟训练(强化类训练，可用于课中)1.如图6-2-4所示，将S闭合后，V1、V2的示数分别为10 V和4 V，则L1与L2两端的电压分别是（）A.6 V 4 VB.4 V 6 VC.6 V 10 VD.4 V 10 V2.在图6-2-5所示的电路中，电压表V1的示数为6 V，V2的示数为7 V。

若电源电压为10 V，则灯L1两端电压为（）A.1 VB.10 VC.3 VD.6 V3.如图6-2-6所示的电路中，要使L1和L2串联，甲、乙、丙三只电表应依次是（）A.电流表、电流表、电压表B.电压表、电流表、电压表C.电压表、电流表、电流表D.电流表、电压表、电流表4.使用电压表探究串联电路的电压规律时你发现：串联电路两端的总电压_________各部分电路两端的电压_________，公式可写为_____________5.按图6-2-7甲的电路图，将图乙的实物用笔画线代替导线连接起来，要求导线不要交叉。

(甲图中电压表V1的示数是1.8 V，电压表V2的示数是3 V)：6.如图6-2-8所示，要求用电压表测L1两端的电压。

串、并联电路中电压规律（习题）1. 关于电压表的使用，正确的是（ ） A ．电压表不能直接测量电源电压，否则会烧坏 B ．尽可能选大的量程，以免损坏电压表 C ．经试触后，被测电压不超过小量程时，应选用较小量程D ．电压表接入电路时，不用考虑“＋”“－”接线柱的接法2. 下列能正确测出灯泡 L 2 两端电压的电路是（ ）A ． B．C ．D ． 3. 在图所示电路中，开关闭合后，电流表和电压表分别会出现什么现象？ 4. 如图所示电路，将开关闭合后，电压表 V 1 和 V 2 的示数分别为 10V 和 4V 。

则此时 L 2 两端的电压为 V 。

第 4 题图 第 5 题图5. 在如图所示的电路中： 开关 S 断开时，电路结构是 ；电压表测 的电压；开关 S 闭合时，电路结构是 ；电压表测 的电压；经分析，S 闭合后，电压表示数 （选填“增大” “减小”或“不变”）。

6.如图所示，若电源电压为6V，闭合开关S 后，电压表的示数为2.2V，则U L1= _V，U L2= V；若S 断开，电压表示数为V。

7.小明按图甲的电路进行实验，当闭合开关后，用电器正常工作，电压表V1 和V2 的指针完全一样，如图乙所示，则L1 两端的电压为V，L2 两端的电压为V。

8.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则灯泡L1 和L2 两端得到电压分别为V 和V。

【参考答案】1．C2．D3．电流表：指针迅速满偏烧坏；电压表：示数为电源电压4．65．两灯串联，L1；只有L1，电源；增大6．3.8；2.2；67．8；28．4.8 1.2。

串并联电路的电压规律1、图1所示电路，L1的电阻比L2的大.开关闭合，灯均发光，则( )A.V示数等于V1示数B.V1示数大于V2示数C.A示数大于A1示数D.A2示数大于A1示数2、如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为1V，则下列说法正确的是：A．电压表的示数为1V B．电压表的示数为5VC．电压表的示数为6V D．电压表的示数为7V3、如图所示的电路中，断开开关，电压表的示数为6V，闭合开关，电压表的示数为3.4V，则此时L2两端的电压为（）A. 6VB. 3.4VC. 2.6VD. 9.4V4、如图所示，电源电压不变，当开关S1断开，S2接通时，电压表示数为4.5V，当开关S1接通，S2断开时，电压表示数为3V，则灯L1、L2两端电压分别为（）A．3V 和5V B．1.5V和 4.5V C．3V和1.5V D． 1.5V和 3V5、如图甲所示电路中、，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（）A、4．8 V 、1．2VB、6V 、1．2 VC、1．2 V 、6VD、1．2V 、4．8 V6、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A． V1示数为6V B． V1示数大于6V C．V示数小于6V D．V示数大于6V7、如图所示，闭合开关后，两个电压表的指针偏转角度相同，经检查，电路一切正常，则R1与R2两端的电压之比为（）A.1:4B.4:1C.1:5D.5:18、如图所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别是A．4.8v，1.2v B．6v，1.2vC．1.2v,6v D．1.2v，4.8v9、在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2 的示数应为（）A.1.5VB.3.8VC.2.3VD.6.1V10、如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、 L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是A. 3VB. 6VC. 4.5VD. 9V11、在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为:A.2V和3V;B.3V和2V;C.2V和8V;D.2V和5V.12、如图所示.开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是:A. L1灯丝断路;B.L2灯丝断路;C.电池耗尽无电压;D.L2灯丝短路.13、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为:A．4.8V， 1.2V ; B．6V， 1.2V ;C．1.2V，6V ; D．1.2V， 4.8V.14、如图4－2－10所示，在探究串联电路中电压的规律时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab＝3 V，Ubc＝3 V，Uac＝6 V，在表格中记录数据后，下一步应该做的是( )A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值图4－2－1015、在图所示的电路中，开关S闭合时，电压表V和V1的示数如图甲、乙所示，则该电路中的电流为( )A．1 A B．0.4 AC．0.2 A D．0.6 A16、某实验小组连接了如图4所示的串联电路，电源电压为3V恒定不变。

串，并联电路中电压的规律习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A. 电压表的示数为2 VB. 电压表的示数为4 V C. 电压表的示数为6 V D. 电压表的示数为10 V2. 如图所示的电路，电源电压保持不变，当开关S闭合时，L1、L2都亮，电压表的示数为3V，当开关S断开时，电压表的示数将（）A. 增大到6 VB. 减小到1.5 VC. 保持3 V不变 D. 减小为03. 如图所示，电源电压为12V并保持不变，R1、R2为两个阻值都为5Ω的电阻，开关S1闭合后，下列说法不正确的是（）A. S2断开时，R1两端的电压为6VB. S2闭合前后，R1中的电流不同C. S2闭合时，R1两端的电压为6VD. S2闭合时，R2两端的电压为0V4. 一只小鸟落在11万伏的高压输电线上，如图所示，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为（）A. 鸟有耐高压的天性B. 鸟脚是干燥的，鸟的身体不导电C. 鸟两脚间的电压几乎为零D. 鸟体电阻极大所以无电流通过小鸟5. 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（）A. 两盏最亮的灯电压最大B. 两盏最暗的灯电压最大C. 六盏灯电压一样大D. 无法判定6. 如图所示电路，L1的电阻比L2的小．开关闭合，灯均发光，V1示数为3V．则（）A. V示数大于6VB. V2示数小于3V C. V2示数大于3V D. V2示数等于3V二、填空题(本大题共6小题，共12.0分)7. 小明按图甲的电路进行实验，电源电压为4.5V，当闭合开关用电器正常工作时，电压表V的示数如图乙所示，则L1两端的电压为______ V，L2两端的电压为______V．8. 如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是______ V，小灯泡L1两端的电压是______V．9. 如图所示电路中，电压表测的是______（填“L1”、“L2”或“电源“）两端的电压．若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为______ V，L2两端的电压为______ V．10. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，开关断开时，电压表的示数为______ V；当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______ V．11. 在如图所示电路中，当闭合开关后，两个电压表指针偏转同样角度，均为如图所示，则电阻R1两端的电压为______ V和R2两端的电压为1.8V．12. 天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮得绚丽多彩．有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有“2.5V 0.25A”的字样，要使这些小彩灯正常发光，应将______ 个这样的小彩灯______ （填“串”或“并”）联在家庭电路的输电线路上．三、实验探究题(本大题共3小题，共18.0分)13. 李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：（1）按图所示的电路图连接电路；（2）闭合开关S，用电压表测出L1两端的电压；（3）在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．对小芳同学以上实验操作评价是：①在拆接电路时，开关应该______ ；②小芳同学用上面的方法能否测出L2两端的电压？______ ．为什么？______ ．（5）方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压______ 各用电器两端的电压之和（填“等于”或“不等于”）．这个实验在设计方案上存在的不足之处是______ ．U AB/V U BC/V U AC/V3.1 1.44.4514. 李东同学为探究“串联电路电压规律”，利用现有的器材按如下步骤进行了操作：①按甲图所示的电路连接电路；②闭合开关S，用电压表测出L1两端的电压；③在测L2两端的电压时，为节省时他根据测量R1两端的电压U1和R2两端电压U2的实验数据绘制了图象（如丙图所示），他根据图象也找出了串联电路中电压的关系，根据图象可知，杨涛同学实验中使用的电源电压为______V．AB两点间的电压/V BC两点间的电压/V AC两点间的电压/V1.42.43.815. 如图（甲）所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图（甲）所示接好电路，闭合开关前，滑片P应置于______端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．______ ．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．你认为______ 的结论更合理．理由是______ ．（3）小明测电阻R0两端的电压时，电压表示数如图（乙）所示，则此时R0两端的电压为______ V．（4）小明按图（甲）所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______ ．为进一步确定故障，应将电压表接______ ．四、计算题(本大题共4小题，共32.0分)16. 小明同学按如图所示电路做了“探究串、并联电路的电压规律”实验，并把实验数据记录在下表中．表1U1U2U32.2V 2.2V 2.2V表2U1U2U31.2V 1.3V2.5V（1）分析可知：表1所示的实验记录与图______ （填“甲”或“乙”）相符；表2所示的实验记录与图______ （填“甲”或“乙”）相符．（2）由表1实验数据分析可知：______ ；（3）由表2实验数据分析可知：______ ．17. 如图所示，电源电压是5V且不变，L1和L2的连接关系是______ 联．S闭合后电压表示数为3V，则灯L l两端的电压为______ V，灯L2两端的电压为______V．18. 如图1所示，电源电压是6V，电压表示数如图2所示，则L1，L2两端的电压分别是多少？19. 如图的器材中，电池电压2V（1）现要求将L1和L2串联，并用电压表测L2两端电压，请将器材连接起来，并在左边方框内画出相应电路图．（2）电路连接好，闭合开关后，电压表指针向右偏转但幅度较小；原因可能是______ ．（3）如果电路连接好，闭合开关后，电压表指针向左偏转，原因可能是______ ．（4）小明用两组不同的灯泡进行实验，通过测量得到了两组实验数据如下表：实验次数 L1电压U1/V L2电压U2/V 电源电压U3/V1 4 8 122 6 6 12分析两组实验数据，可得出结论：______ ．五、综合题(本大题共1小题，共10.0分)20. 在探究“并联电路的电压规律”实验中，小明使用了两相同的灯泡：（1）在连接电路时，开关应该______ ．图甲是小明已经完成部分的电路，请用笔代替导线在图中增加一条导线，使得电压表测量L2两端的电压．（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为______ V．（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论______ （选填“科学”或“不科学”），接下来应该进行的操作是______ ．A．更换不同规格的灯泡，再次实验．B．将L1、L2的位置交换，再次探究．C．保持电源、灯泡不变，多测量几次电路中三处的电压．（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 ______ U2（选填“＞”、“=”或“＜”）．串，并联电路中电压的规律习题（含答案）【答案】1. A2. C3. C4. C5. C6. D7. 3.5；18. 0～15；3.59. L2；4；216. 乙；甲；并联电路各支路两端电压相等；串联电路总电压等于各总部分电压之和17. 串；2；318. 解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为6V，所以电压表使用的是0-3V量程，分度值0.1V，电压表示数为2.4V，即L1两端的电压：U1=2V；由串联电路电压特点可知，L2两端的电压：U2=U-U1=6V-2.4V=3.6V．答：灯泡L1、L2两端的电压分别是2.4V和3.6V．19. 电流表的量程选择偏大；电压表的正负极接线柱接反；串联电路中，总电压等于各部分电路两端的电压之2.解：由实物电路图可知，开关S断开前后，电压表均测电源的电压，因为电源的电压保持不变，所以电压表的示数为3V不变，故ABD错误，C正确；故选C．由实物电路图可知，闭合开关S时，两灯泡并联，电压表测电源的电压，若开关S断开，电路为L1的简单电路，电压表测电源的电压；本题考查了并联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．3.解：A、开关S2断开时，两电阻串联，（1）开关S2断开时，两电阻串联，通过它们的电流相等，根据欧姆定律可知两电阻两端的电压；（2）开关S2闭合时，R2被短路，电路为R1的简单电路．本题考查了串联电路的特点和欧姆定律的应用，要注意串联电路中两电阻的阻值相同时它们两端的电压相等．4.解：鸟的本身是导电的，也不具有耐高压性，能站在电线上的原因是因为小鸟并联在两脚之间的导线上，而导线长度很小，故该部分导体的电阻小，故小鸟两端的电压很小，接近于零，故不会对小鸟造成危害！故选C．基础题目．6.解：由图可知，L1和L2两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压；因为并联电路两端电压相等，因此电压表V、电压表V1和电压表V2的示数相等；故ABC错误，D正确；故选D．由图可知，L1和L2两灯泡并联，并联电路两端电压相等；本题考查并联电路电压的特点，属于基础题．7.解：由图可知，电路是由两个电灯串联而成，电压表测量的是L2由串联电路的电压特点知，电压表V1示数应大于V2示数，由图乙所示电压表可知，电压表V1指针偏角小于V2指针偏角，所以V1量程为0～15V，其分度值为0.5V，示数为6V，V2量程为0～3V，其分度值为0.1V，示数为2.5V，灯泡L1两端电压：U1=U V1-U V2=6V-2.5V=3.5V．故答案为：0～15；3.5．由电路图分析电路结构，根据电路结构判断两电压表示数大小关系，然后根据图示电压表确定其量程，然后读出其示数，由串联电路特点求出灯泡两端电压．本题考查了确定电压表量程、求灯泡两端电压，关键分析清楚电路结构、应用串联电路特点即可解题．电表读数时要先确定其量解：一节干电池的电压为1.5V，所以四节新干电池组成电源的电压U=4×1.5V=6V．由电路图可知，当开关断开时，电压表L1串联在电源两端，所以此时电压表示数为6V；由电路图可知，开关闭合后，两灯泡串联，电压表测L2两端的电压，即U2=2V；串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压U1=U-U2=6V-2V=4V．故答案为：6；4．一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的的示数比电压表V2的示数大．所以电压表V1选的是0-15V的量程分度值为0.5V，根据指针位置，其读数为9V；电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.8V；根据串联电路的电压关系可得，R1两端的电压：U1=U-U2=9V-1.8V=7.2V．故答案为：7.2．由图知两电阻串联，根据电路特点和电压表所测电压，确定电压表表V1、V2示数的大小，由串联电路电压的规律分析解答．本题重点考查了电压表的读数方法，串联电路的电压关系，关键是正确识别电路．解：（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）据表格中的数据可知，串联电路总电压等于各用电器两端的电压之和；不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．为了得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后得出结论．故答案为：（1）断开；（2）不能；因为按照她的方法把电压表连接在BC两端时造成电压表负进正出；（3）等于；只做了一次实验，开的．14.解：（1）在串联电路中，开关可以控制所有用电器，开关位置的改变不改变它对所有用电器的控制作用；（2）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；（3）由表中数据可知：U AB+U BC=3.8V，这与U AC间电压相等，所以得出的结论为：串联电路两端的电压等于各用电器两端电压之和．（4）此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论．结论；（5）由电路图可知：当U1=0V时，电压表测量的时电源电压，据此即可得出电源电压．本题是一道实验题，做此题时要围绕串联电路的电压规律去分析解答，需要注意的是，在串联电路中一个开关就可以控制所有用电器．15.解：（1）A．实验中，开关闭合之前，要移动滑动变阻器的滑片，将滑动变阻器调到最大阻值处，即将滑片P置于右端；C．用电压表测出了定值电阻R0两端的电压U1之后，应该保持滑片P不动，用电压表测出灯泡L两端的电压U2．（2）小明的结论中“串联电路中各个电阻两端的电压相等”是不阻器R两端并观察电压表有无示数．（1）进行电学实验时，开关要断开，滑动变阻器的滑片移到最大阻值处；探究串联电路电压的规律，用电压表分别测出各用电器两端的电压，然后分析数据得出结论．（2）为了得出普遍规律，实验中要换用不同规格的用电器多次测量，小明实验中，定值电阻和小灯泡的阻值相同，容易得出串联。

16.2串、并联电路中电压的规律同步练习1.串联电路两端的总电压等于各部分电路两端的电压之和，即U ＝U1＋U2；串联电路中，电源两端电压等于各用电器两端电压之和。

2.并联电路中各支路两端的电压相等，且等于电源电压，即U ＝U1＝U2。

1．两个小灯泡串联在电路中，电源电压为16伏，现测得其中一个小灯泡两端的电压为6V ，通过这个小灯泡的电流为0.5安，则另一个小灯泡两端的电压为 V ，通过它的电流为 A 。

【答案】 10 0.5【详解】[1]由于串联电路中电源电压等于各用电器两端电压之和，故另一灯泡上的电压U 2=U -U 1=16V-6V=10V[2]由于两灯串联，串联电路中电流处处相等，所以电路中的电流为0.5A ，则通过另一个小灯泡的电流为0.5A 。

2．如图所示的电路中，电源电压为3V ，则L 2两端的电压为 V 。

【答案】2.5【详解】由图知道，灯泡L 1与L 2串联，电压表测的是L 1两端的电压，因为电源电压是3V ，所以电压表选择的量程应是0到3V ，故电压表的读数为0.5V ，由串联电路电压的特点知道，L 2两端的电压为21-3V -0.5V 2.5V U U U ===3．如图所示，电源的电压6V 保持不变，S 闭合后电压表示数为2V ，则灯L 2两端的电压为 V ；通过L 1的电流 通过L 2的电流。

（选填“大于”“小于”或“等于”）【答案】 4 等于【详解】[1]由电路图知，两灯串联在电路中，电压表测L1两端的电压，据串联电路的电压特点知，灯L2两端的电压U2=U-U2=6V-2V=4V[2]据串联电路的电流特点知，通过两灯的电流相同。

所以通过L1的电流等于通过L2的电流。

4．如图所示，开关闭合后，两个电压表的示数分别为图示，则L1两端的电压为V。

【答案】5.3【详解】[1]由电路图1可知，L1与L2串联，电压表V2测电源的电压，电压表V1测L2两端的电压。

因串联电路中总电压等于各分电压之和，且V2的示数大于V1的示数，电压表V2的量程为0～15V，分度值为0.5V，则电源的电压U=8V电压表V1的量程为0～3V，对应的分度值为0.1V，则灯泡L2两端的电压U2=2.7V灯泡L1两端电压U1=U﹣U2=8V﹣2.7V=5.3V5．如图所示，电源电压保持不变，当S1断开、S2闭合时，电压表示数为4.5V；当S1闭合、S2断开时，电压表示数变为3V ，则灯泡L1和L2两端电压分别是V、V。

初三物理探究串并联电路电压的规律试题答案及解析1.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，则通过甲、乙两电阻的电流之比为，甲、乙两电阻两端电压之比为，甲、乙两电阻消耗的功率之比为．【答案】2∶1；1∶1；2∶1.【解析】由两电阻的U－I图像可知，两电阻阻值之比为：；当两电阻并联在6V的电源两端时，电流之比为：，电压之比为：；两电阻消耗的功率之比为：【考点】欧姆定律；并联电路电压的规律；电功率.2.如图所示电路，滑动变阻器上标有“50 Ω 1 A”，电源电压恒为6 V，电流表量程为0～0.6A，电压表量程为0～3V。

闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2 A，电压表示数为2 V。

为保证电路的安全，变阻器R2的取值范围是A．0 Ω～10 ΩB．0Ω～50 ΩC．10 Ω～50 ΩD．10 Ω～40 Ω【答案】C【解析】由闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2 A，电压表示数为2 V可知，R1的阻值是R1=U/I=2 V/0.2 A="10Ω," 因为电压表量程为0～3V，所以滑动变阻器R2两端的最小电压为6 V-3V=3V，此时电路中的电流为I＝U1/R1=3V/10Ω=0.3A,不会烧坏电流表，所以由串联分压U1/U2＝R1/R可知，滑动变阻器R2接入电路中的最小电阻R2小=R1=10Ω。

又因为滑动变阻器R2接入电路中的阻值越大，电路中的电流越小，R1两端的电压越小，所以滑动变阻器R2接入电路中的阻值可以最大为50 Ω。

故选C【考点】电流表和电压表的使用；串联分压；欧姆定律3.如图甲所示的电路中，电灯L1的电阻为10Ω，开关闭合后，、的示数分别如图乙所示，则的示数为 V，L2两端的电压为 V，通过L1的电流为 A．【答案】 5.5 2.50.3【解析】观察电路图可见，测量的是L2两端电压，测量的是电源电压（L1、L2串联总电压），根据串联电路电压规律可知示数大于示数,对照图2乙可知，指针偏转角度小于指针偏转角度，故使用的量程是0—15V，使用的量程是0—3V，则的示数为5.5V，L2两端的电压（的示数）为2.5V,根据欧姆定律得通过L1的电流为【考点】电压表示用，电路综合分析，电压表读数，欧姆定律，串联电路电压规律。

初三物理探究串并联电路电压的规律试题答案及解析1.如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB ＝1.5V，UBC＝1.5V，UAB＝3V，在表格中记录数据后，接着的实验步骤是（）。

A、整理数据，结束实验B、分析数据，得出结论C、换用不同规格的小灯泡，再测出几组电压值D、换用电压表的另一量程，再测出一组电压值【答案】C【解析】研究串联和并联电路的电压和电流时为了实验结论具有普遍性，采用相同灯泡和不同灯泡进行多次实验．用电压表测出AB、BC、AC两端的电压分别为UAB =1.5V，UBC=1.5V，UAC=3V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选C．【考点】探究串联电路的电压规律2.（2分）如图所示，闭合开关S，两灯泡均正常发光，则两灯泡一定具有相同的（）A．额定电流B．额定电压C．额定功率D．电阻【答案】B【解析】根据电路图可知，两灯泡并联连接；因为并联电路各支路两端电压相等，因此两灯泡的额定电压相等。

【考点】并联电路的电压特点3.如图所示电路，电源两端电压保持不变。

闭合开关S，当滑动变阻器的滑片P从C点滑至B时，电压表V1的示数从U1变为U1’，电压表V2的示数从U2变为U2’，电流表A的示数从I变为I ‘，下列判断正确的是A．＞B．|U1’－U1|＜|U2’－U2|C．U1’＞U1，U2’＞U2，I’＜I D．U1’＜U1，U2’＞U2，I’＜I【答案】B【解析】和都是R1和R2两端的总电压除以通过它们的电流，得到的是它们的总阻值，应当相等。

|U1’－U1|是R1和滑动变阻器两端总电压变化的大小，由于它们与R2串联，与R2两端电压变化的大小相等，|U2’－U2|是R1和R2两端总电压变化的大小，而R1和R2各自的电压是一起变大或变小，所以|U1’－U1|＜|U2’－U2|。

初三物理探究串并联电路电压的规律试题答案及解析1.如图所示，电压表测量的是_________的电压，如果电源电压为6V，电压表的示数为2.5V，则L1两端的电压为_________V，L2两端的电压为_________V．【答案】L12.5V3.5V【解析】电压表测量的是L1两端电压，所以U1=2.5V，根据串联电路电压特点可知：U2=U-U1=6V-2.5V=3.5V.【考点】串联电路电压特点2.某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U。

为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是联的。

手电筒正常工作时通过三粒灯珠的电流（相等/不相等），手电筒电池的电压为。

【答案】串相等 3U【解析】当从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，说明它们相互影响，因此它们是串联连接；由于串联电路中电流处处相等，因此手电筒正常工作时通过三粒灯珠的电流相等；因为每粒灯珠都正常发光且电压都为U，根据串联电路两端的电压等于串联的各用电器两端的电压之和可知，此电源电压为3U。

【考点】串、并联电路的识别和特点3.物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后请你和他合作进行了以下探究：（1）提出问题：并联电路中，各电灯两端的电压有什么关系？（2）你的是：；理由是： .（3）设计实验:图为两个灯泡并联的电路图,用电压表分别测量两个灯泡L1、L2以及电源两端的电压.请在图上添加测电压的电压表.据电路图，所需的实验器材有： .（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据.（5）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出结论的）（6）实验结论：两个灯泡L1、L2的电压和电源电压相等.（7）实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大.为了使实验结论具有普遍性，你将建议小明怎样做？（8）实验问答：如果电源电压为3V，那么根据探究的结论，灯L1的电压为 V，灯L2的电压为 V.【答案】（2）并联电路中各电灯两端的电压相等；各个电灯并联在相同的两点间；（3）电路图如下图；电源、开关各一个、导线若干、电灯两个、电压表三个；（5）用电压表分别测量出电灯两端的电压U1和U2，并进行比较，若两者相等，即可得出猜想是正确的；（7）采用不同规格的小灯泡，重做上述实验．（8）3；3。
