中海达测深仪操作手册
中海达测绘仪器有限公司二零零四年十一月
目录
第一章HD-27/HD-28测深仪…
§3.1 性能指标及特点…………….………………………………….....….....…...................…...3-1 §3.2 配置……….……………………………………………….…..…..………….........….…...3-3 §3.3 安装连接图…….………………………………………….…..…..………….........….…...3-3 §3.4 测深主界面……….……………………………………….…..…..………….........….…...3-4
1、回声图像显示区……………………………………………..…..………….........….…...3-5
2、深度标尺………………………………………………...………………………………..3-5
3、回波波形显示…………………….…………………..…………………………………..3-6
4、水深显示窗口………………….………………………..………………………………..3-6
5、操作按钮区…………………….………………………..………………………………..3-7
6、信息显示区………………….…………..………………..……………………..………..3-7 §3.5 参数及环境设置……………………..…………….………...……..………….........….…...3-7 §3.6 开始测深（或记录）.…………………………………………….………….........….…...3-12 §3.7 回放、查找和打印………………………………………………..………….........….…...3-12 §3.8 水深输出格式…………………………………………...…….…..………….........….…...3-13 §3.9 定标控制……………………………………………………....…..………….........….…...3-14 §3.10 使用机内海洋测量软件………………………………………...…...………….........…..3-15
第二章水深测量资料后处理…
§5.1 动态吃水和测深仪改正准备………………………………………...….....………................5-2 §5.2 原始采集水深取样……………………………………………………….….…..………….....5-2 §5.3 水位改正…………….….………………………………………….….………….........….…...5-3 §5.4 数据格式转换………….…………………………………………….....….………..................5-3
HD-27T/HD-28T测深仪§3.1 性能指标及特点

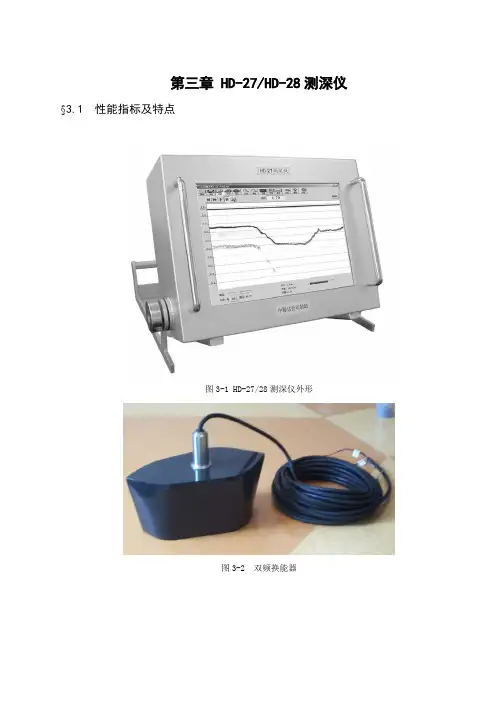

图3-1 HD-27/28测深仪外形
图3-2 双频换能器
图3-3 单频换能器
HD-27T/28T测深仪性能指标：
高频发射频率：200KHz 低频发射频率：20KHz
最大发射功率：350W
测深范围：高频0.3m～600m，低频1.0m～3000m
测深精度：高频精度±2cm+0.1％，低频精度±5cm+0.1％
吃水调整范围：0.0m~9.0m
声速调整范围：1300～1700m/s
CPU主频500MHz，工业嵌入式DRR2 400 512M
锲入式工业控制WINDOWS Xp操作平台
亮度12寸液晶显示屏，分辨率800×600
串口数据输出，仿真多种数据格式，波特率2400-115200可调
电阻式触摸屏
外接端口：鼠标、键盘、打印口、两个RS-232串口、两个USB口、外接分显示器接口内置一个1G工业电子盘存储器，内置一个2G海量工业CF卡存储器
供电电源：直流12V或交流220 V，功耗20W
环境：工作温度-30℃～60℃，防水
尺寸：34×30×15cm 重量：9 kg
特点：
高速A/D转换，采样速率153600次/秒，瀑布式显示
数字化图像处理技术，瀑布式图像显示及记录，并可回放及打印
自动增益控制及时间增益控制（TVG）
水底门跟踪技术和脉宽选择技术的完美结合
内锲测深和测量一体化软件，可省去购买一台电脑和一套海洋测量软件
电阻式触摸屏，用手指即可操作
§3.2 配置
§3.3 安装连接图
图3-4 换能器安装图
下图为测深仪背部连接端口说明：
图3-5连接端口
触摸屏的操作要领：尽量使用不带指甲的手指进行触摸，谨防刮伤触摸屏造成阻值异常导致无法正常操作。§3.4 测深主界面
连接安装完毕后，连接上电源（直流或交流都可），打开主机背面的开关，系统开始启动，启动完毕后
自动进入测深软件界面，如图3-6为单频测深时的界面，如图3-7为双频测深时的界面：
图3-6 单频测深主界面
图3-7 双频测深主界面
1、回声图像显示区
瀑布式显示回声图像从上到下信号线分别为：零米线、发射线（即吃水线）、回波线。定标时显示一条打标线及打印注记内容，由外部命令控制打标时，注记内容由外部软件提供，其他打标方式时，只打印连续点号和定标时间。
2、深度表尺
显示对应档位的深度刻度，档位分为下列几档： 1档 0～10米
回声图像显示区
深度标尺
操作按钮区
信息显
示
2档0～20米
3档0～40米
4档0～80米
5档0～160米
6档0～320米
7档0～640米
当设置为“自动换档”但不打开“允许平移”时，当水深大于现档位的90%时，自动扩大到下一档位，当水深小于现档位的30%时，自动缩小到上一档位。当设置为“自动换档”并且打开“允许平移”时，水深超出现档位底端时，向上平移换档，当现档位被移动四次后，自动转入下一个倍乘档位。
当使用“手动换档”时，如果回波不超出显示范围的50%，也不会造成回波信号丢失，只是看不到显示罢了。如果回波超出显示范围的50%，将可能会造成回波信号丢失。
3、回波波形显示
瀑布式回声图像显示区可以转换为回波波形显示，就像示波器一样，可以很清楚地看到从发射到接受的波形，以波形方式显示时，不会影响正常的测深和记录。点击窗口右上角的小按钮可以在“瀑布”方式和“波形”方式来回转换。
波形方式显示从发射到接受整个过程的波形。波形幅度的大小代表了回波信号的强弱。红色方形波表示被跟踪的水底回波。如图3-8。
图3-8 回波图形窗口
4、水深显示窗口
显示对应通道被捕捉的水深，当跟踪失败时，显示的水深后面有个“？”号，当浅水报警打开时，一旦水深小于报警值，水深窗口显示“警告”。
