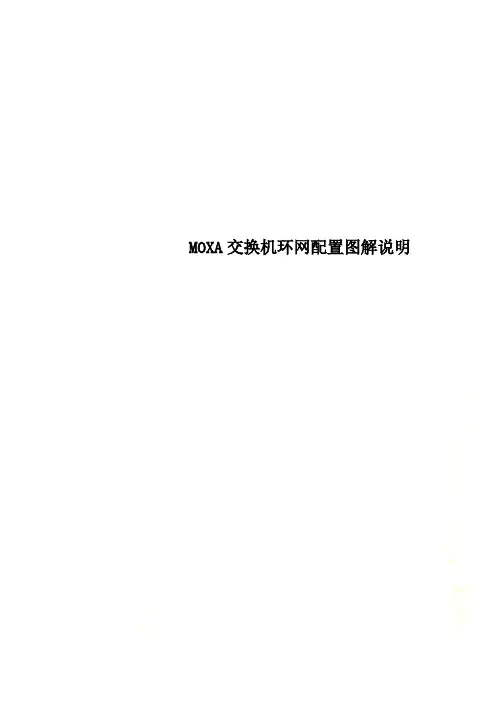

MOXA交换机环网配置图解说明MOXA交换机环网配置说明（以EDS-508-MM-SC为例）1．打开MOXA edscfgui.exe配置工具，通过broadcast 方式搜索网络中的所有MOXA网管型交换机。
2. 通过搜索框可查看到网路中的交换机相关信息。
6. 确定后系统开始更新该台交换机的firmware版本。
7. Progress信息栏显示OK，firmware升级完成。
8.接下来介绍页面配置。
可直接在IE浏览器中输入相应交换机IP地址访问，也可通过右键菜单中的Web Console进入配置页面。
9. 初次访问交换机时，默认用户名为admin,密码为空，直接点击login进入。
10.页面中上面为交换机信息，左半部分为交换机配置菜单，右边为子菜单内容。
进入Basic Settings的Network,右边显示交换机本身的网络配置。
可在此处更新IP，修改后必须点击Activate激活。
11．进入Communication Redundancy菜单，选择Turbo Ring环网方式或RSTP生成树网络结构。
点击Turbo Ring后，在下面选好Redundant Ports,即用于组环的两个交换机端口号。
(a)若该台交换机是这个环网中的master，则在Setas Master前打勾选中。
一个环网中只需设置一台交换机作为master。
(b)若需要配置环间耦合功能，则在Enable Ring Coupling前打勾，并配置好耦合端口；若不需要此功能，可不做配置。
网络配置好后记得点击Activate按钮。
12．点击菜单栏中的Monitor,可查看交换机总体流量及各个端口的实时流量状态。
13．菜单栏中的Event Log记录了交换机的变更日志，方便工程师进行网络故障原因查找。
附表：

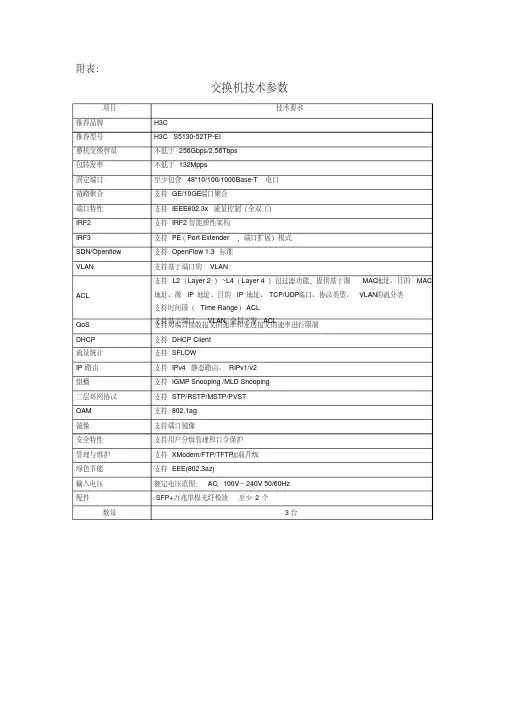

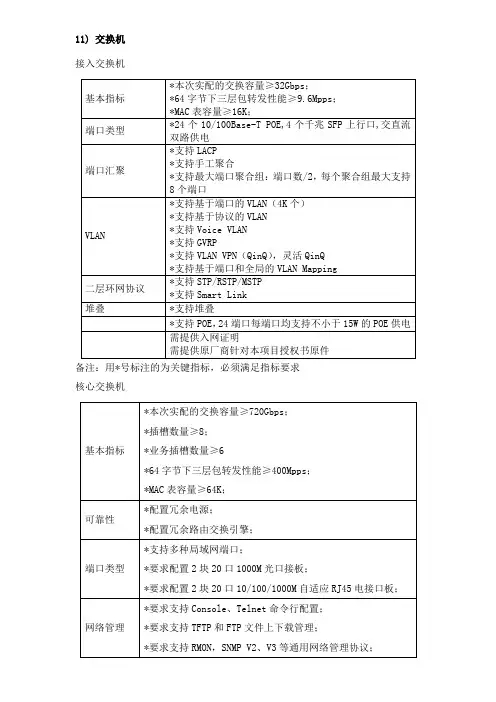

交换机技术参数项目技术要求推荐品牌H3C
推荐型号H3C S5130-52TP-EI
整机交换容量不低于 256Gbps/2.56Tbps
包转发率不低于 132Mpps
固定端口至少包含48*10/100/1000Base-T电口
链路聚合支持GE/10GE端口聚合
端口特性支持IEEE802.3x 流量控制（全双工）
IRF2 支持IRF2智能弹性架构
IRF3 支持PE（Port Extender，端口扩展）模式SDN/Openflow 支持OpenFlow 1.3标准
VLAN 支持基于端口的VLAN
ACL 支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC 地址、源IP地址、目的IP地址、TCP/UDP端口、协议类型、VLAN的流分类
支持时间段（Time Range）ACL
支持基于端口、VLAN、全局下发ACL
QoS 支持对端口接收报文的速率和发送报文的速率进行限制DHCP 支持DHCP Client
流量统计支持SFLOW
IP路由支持IPv4 静态路由、RIPv1/v2
组播支持IGMP Snooping /MLD Snooping
二层环网协议支持STP/RSTP/MSTP/PVST
OAM 支持802.1ag
镜像支持端口镜像
安全特性支持用户分级管理和口令保护
管理与维护支持XModem/FTP/TFTP加载升级
绿色节能支持EEE(802.3az)
输入电压额定电压范围：AC：100V～240V 50/60Hz
配件 SFP+万兆单模光纤模块至少2个
数量3台。
交换机常见的配置参数
交换机常见的配置参数如下：
1、端口配置参数：包括端口速率、双工模式、端口状态（开启/关闭）等。
2、VLAN配置参数：VLAN是一种将局域网（LAN）划分成多个逻辑网络的技术，配置参数包括VLAN ID、VLAN名称、端口所属VLAN等。
3、IP配置参数：包括管理IP地址、默认网关、子网掩码等。
4、用户名和密码：用于登录交换机进行配置和管理。
5、SNMP配置参数：包括SNMP版本、团体名、读/写权限等。
6、端口安全配置参数：包括允许接入的MAC地址、防止MAC地址攻击、防止ARP攻击等。
7、STP配置参数：STP是一种防止网络环路的协议，配置参数包括STP版本、桥ID、路径开销等。
8、QoS配置参数：用于在网络中为某些流量提供优先传输，配置参数包括流量分类、优先级、队列调度等。
9、系统参数：包括交换机名称、时钟同步、系统日志等。
10、端口聚合配置参数：端口聚合可以将多个物理端口捆绑成一个逻辑端口，以增加链路带宽和提高网络可靠性，配置参数包括聚合组ID、端口成员、聚合模式等。
11、协议支持：包括支持的网络协议（如TCP/IP、IPv4/IPv6等）、路由协议（如RIP、OSPF 等）、桥接协议（如STP、RSTP等）等。
12、硬件和软件版本：包括交换机硬件型号、操作系统版本、固件版本等。
1。

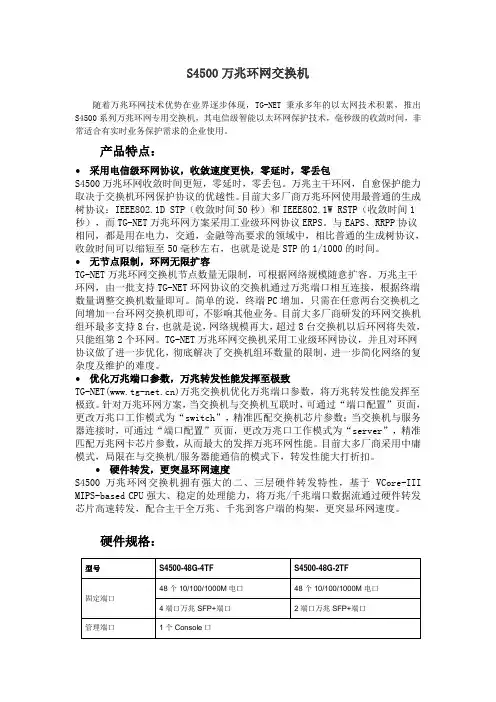

S4500万兆环网交换机随着万兆环网技术优势在业界逐步体现，TG-NET秉承多年的以太网技术积累，推出S4500系列万兆环网专用交换机，其电信级智能以太环网保护技术，毫秒级的收敛时间，非常适合有实时业务保护需求的企业使用。
产品特点：∙采用电信级环网协议，收敛速度更快，零延时，零丢包S4500万兆环网收敛时间更短，零延时，零丢包。
万兆主干环网，自愈保护能力取决于交换机环网保护协议的优越性。
目前大多厂商万兆环网使用最普通的生成树协议：IEEE802.1D STP（收敛时间50秒）和IEEE802.1W RSTP（收敛时间1秒），而TG-NET万兆环网方案采用工业级环网协议ERPS。
与EAPS、RRPP协议相同，都是用在电力，交通，金融等高要求的领域中，相比普通的生成树协议，收敛时间可以缩短至50毫秒左右，也就是说是STP的1/1000的时间。
∙无节点限制，环网无限扩容TG-NET万兆环网交换机节点数量无限制，可根据网络规模随意扩容。
万兆主干环网，由一批支持TG-NET环网协议的交换机通过万兆端口相互连接，根据终端数量调整交换机数量即可。
简单的说，终端PC增加，只需在任意两台交换机之间增加一台环网交换机即可，不影响其他业务。
目前大多厂商研发的环网交换机组环最多支持8台，也就是说，网络规模再大，超过8台交换机以后环网将失效，只能组第2个环网。
TG-NET万兆环网交换机采用工业级环网协议，并且对环网协议做了进一步优化，彻底解决了交换机组环数量的限制，进一步简化网络的复杂度及维护的难度。
∙优化万兆端口参数，万兆转发性能发挥至极致TG-NET()万兆交换机优化万兆端口参数，将万兆转发性能发挥至极致。
针对万兆环网方案，当交换机与交换机互联时，可通过“端口配置”页面，更改万兆口工作模式为“switch”，精准匹配交换机芯片参数；当交换机与服务器连接时，可通过“端口配置”页面，更改万兆口工作模式为“server”，精准匹配万兆网卡芯片参数，从而最大的发挥万兆环网性能。
4口千兆环网工业交换机用户手册版本：V2.01发布日期：10/2021大连德嘉工控设备有限公司目录1.产品概述 (3)2.产品特性 (3)3.产品外观 (4)4.安装指南 (5)5.网络拓扑结构 (5)近些年来，随着网络技术的飞速发展，以太网进入了工业自动化领域，形成了新型的工业以太网控制网络技术。
这是由于工业自动化系统向分布化、智能化控制方面发展，开放的、透明的通讯协议以及使用的简洁性已得到工控业界的广泛认可，致使越来越多的工控设备支持工业以太网通信。
以太网技术引入工业控制领域，其技术优势非常明显：（1）Ethernet是全开放网络，遵照网络协议不同厂商的设备可以很容易实现互联。
（2）以太网能实现工业控制网络与企业信息网络的无缝连接。
（3）软硬件成本低廉，以太网技术现已非常成熟，支持以太网的软硬件受到厂商的高度重视和广泛支持，有多种软件开发环境和硬件设备供用户选择。
（4）通信速率高，当前以太网的通信速率为10M、100M、1000M开始广泛应用4口千兆环网交换机具有4个1000M/100M/10M自适应以太网交换机接口，使用灵活方便，可组成总线型和星型以及冗余环网等各种较复杂的网络拓扑结构。
采用工业级标准设计，-10～+70℃宽温型工业级工作温度。
可广泛的用于PLC、HMI、DCS、工控机等各种基于工业以太网的工控设备，支持多种工业以太网协议，如PROFINET（IRT除外）、MODBUS TCP/IP、TCP/IP等。
整体设计采用“凹陷”网口设计，外观上和普通交换机大有差别，将网线水晶头能够有力的支撑保护住。
这样使用类似西门子网线金属头时，可将其前半部分掩盖住，不至于全都裸露在外面，可以能够有效地“拖住”网线，使网线水晶头也不会容易脱落，而且看起来还非常美观。
2产品特性●电源电压：标准工业24V直流电压供电。
●符合IEEE802.3x、10/100/1000Base-T、IEEE1000Base-X/IEEE100Base-FX工业以太网标准。

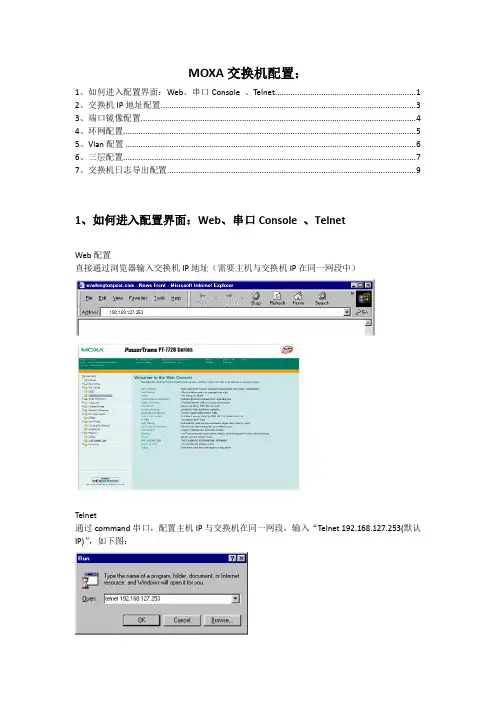

MOXA交换机配置：1、如何进入配置界面：Web、串口Console 、Telnet (1)2、交换机IP地址配置 (3)3、端口镜像配置 (4)4、环网配置 (5)5、Vlan配置 (6)6、三层配置 (7)7、交换机日志导出配置 (9)1、如何进入配置界面：Web、串口Console 、TelnetWeb配置直接通过浏览器输入交换机IP地址（需要主机与交换机IP在同一网段中）Telnet通过command串口，配置主机IP与交换机在同一网段，输入“Telnet 192.168.127.253(默认IP)”，如下图：串口Console配置通过串口参数：（115200，None，8，1，VT100）打开串口配置个选项对应功能2、交换机IP地址配置在“Basic setting”选项下，选中“Network”选项，如下图交换机名称配置：在“Basic setting”选项下，选中“Systerm”选项，如下图3、端口镜像配置点击“Disagnosi”选项，点击“Mirror”选项，如下图在“Monitored Port”选择被检测端口在“Mirror”选择用于抓包的端口4、环网配置“communication Redundancy”选项，在右边的下拉菜单中选择环网协议turboring或turboring v2，之后进入配置界面如下图，现已Turboring V2介绍。
