39uf 电解电容规格书一、产品概述39uf电解电容是一种常见的被动元件，用于各种电子设备中作为电源滤波器、耦合、旁路、消除直流偏置等功能。
本规格书将详细介绍39uf电解电容的技术参数、特点、应用场景以及使用注意事项，并提供选型建议。
二、技术参数1.容量：39uf2.额定电压：通常为25V或50V，具体规格请参考产品型录。
3.耐温范围：通常为-40℃至+105℃，但可能因具体产品而异。
4.介质：铝电解膜5.极性：39uf电解电容具有正负极性，请确保正确安装。
6.尺寸：通常为10mm x 16mm或13mm x 20mm。
详见产品型录。
三、特点1.高容量：39uf电解电容的容量相对较大，适合对电流稳定性要求较高的设备。
2.低ESR：39uf电解电容具有低等效串联电阻（ESR）特性，能够提供较低的功耗。
3.长寿命：经过精心设计和优化的制造工艺，39uf电解电容具有较长的使用寿命。
4.快速充放电响应：39uf电解电容具有较快的充放电响应速度，适用于高频应用。
5.可靠性：39uf电解电容可靠性高，能够在恶劣环境中正常工作。
四、应用场景39uf电解电容广泛应用于各种电子设备中，包括但不限于以下场景：1.电源滤波器：39uf电解电容用于去除电源中的直流偏置，保证电路的稳定性和可靠性。
2.耦合和旁路：39uf电解电容能够有效隔离和传递信号，提高电路的性能。
3.电动机驱动器：39uf电解电容用于电动机起电容器，提供启动电流和稳定工作电流。
4.汽车电子设备：39uf电解电容用于汽车音响、照明、点火系统等电子设备。
5.通信设备：39uf电解电容用于通信基站、无线电设备等电源和信号传输电路。
五、选型建议1.容量选型：根据实际应用需求选择39uf电解电容的容量，如需更精确的选型可咨询厂家或工程师。
2.额定电压选型：根据电路工作电压选择39uf电解电容的额定电压。
3.尺寸选型：根据电子设备的空间限制选择适当的39uf电解电容尺寸。

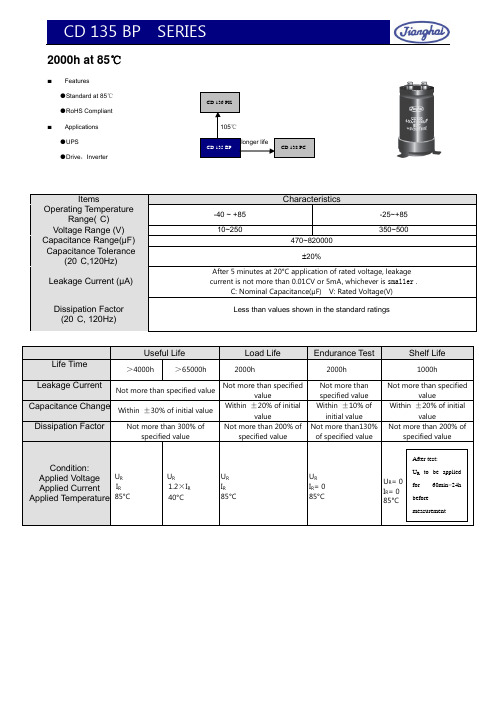

2000h at 85℃⏹Features●Standard at 85℃ ●RoHS Compliant ⏹● ●Drive ，InverterItemsCharacteristicsOperating TemperatureRange(°C) -40 ~ +85 -25~+85 Voltage Range (V) 10~250350~500Capacitance Range(µF) 470~820000Capacitance Tolerance(20°C,120Hz) ±20%Leakage Current (µA) After 5 minutes at 20°C application of rated voltage, leakage current is not more than 0.01CV or 5mA, whichever is smaller .C: Nominal Capacitance(µF) V: Rated Voltage(V)Dissipation Factor (20°C, 120Hz)Less than values shown in the standard ratingsPart Number SysteM(Ex:400v3300µF)Ripple Current CoefficientThe useful life can be prolonged by operating capacitor at loads below the rated values （e.g.lower operating voltage ，Rms ripple current or ambient temperature ） and by appropriate cooling measures.It is advisable not to apply a ripple current exeeding the rated ripple current without any cooling measures as this will shorten capacitor’s life.*Hex head screw M5×10 and M6×12 are standard screws. Longer screws are available on request.*Max tightening torque for screw terminanl M5:3Nm,M6:6Nm. Max troque for bolt mounting M12:12.5Nm.*Screws, Bracket and cap nut will be delivered separately. See “Accessories”(page 88.89)for shape and dimensions.Ratings for CD135BPSeriesU R (Surge Voltag e) Code Rated Capacitanc e Dissipati n Factor 20℃, 120Hz TypESR20℃,120HzRatedRippleCurrent85℃,120kHz Size ΦDxL P/NU R (Surge Voltage ) Code Rated Capacitanc e Dissipati n Factor 20℃, 120Hz TypESR 20℃, 120HzRatedRippleCurrent85℃,120KHz SizeΦDxLP/N(v)(µF) - (m Ω) (Arms) (mm) -(v) (µF) - (m Ω) (Arms) (mm) -10 (13) 1A33,000 0.80 21 4.3 36X53 ECG1ABP333MA053□□ 35 (44) 1V270,0001.00 3 20.3 77x155 ECG1VBP274ME155□□ 39,0000.80 18 4.7 36X53 ECG1ABP393MA053□□ 330,000 1.00 2 23.5 90x131 ECG1VBP334MF131□□ 47,000 0.80 15 5.2 36X65 ECG1ABP473MA065□□ 390,000 1.00 2 26.4 90x157 ECG1VBP394MF157□□ 56,000 0.80 13 6.1 36X83 ECG1ABP563MA083□□ 470,000 1.00 2 29.6 90X157 ECG1VBP474MF157□□ 68,000 0.80 10 6.7 36X83 ECG1ABP683MA083□□ 50 (63) 1H5,6000.30 46 3.0 36X53 ECG1HBP562MA053□□ 82,000 0.80 9 7.7 36X100 ECG1ABP823MA1OO □□ 6,800 0.30 38 3.3 36X53 ECG1HBP682MA053□□ 100,000 0.80 8 8.8 36X100 ECG1ABP104MA1OO □□ 8,200 0.30 31 3.6 36X53 ECG1HBP822MA053□□ 120,0000.80710.036X121ECG1ABP124MA121□□10,0000.30264.036X65ECG1HBP103MA065□□Ambient Temp (°C)40 60 70 85 Coefficient2.702.001.701.00φD/mm 3651 64 77 90 P/mm 12.7 22.0 28.2 31.4 31.4180,000 1.00 6 12.0 51X96 ECG1ABP184MC096□□15,000 0.30 15 5.5 36x83 ECG1HBP153MA083□□220,000 1.50 5 11.2 51X121 ECG1ABP224MC121□□18,000 0.30 12 6.2 36X100 ECG1HBP183MA100□□270,000 1.50 4 12.8 51X121 ECG1ABP274MC121□□22,000 0.40 11 6.3 36x121 ECG1HBP223MA121□□330,000 1.50 4 15.3 64X96 ECG1ABP334MD096□□27,000 0.40 10 7.1 36x121 ECG1HBP273MA121□□390,000 1.50 3 17.3 64X115 ECG1ABP394MD115□□33,000 0.40 9 8.2 51X96 ECG1HBP333MC096□□470,000 2.00 3 16.7 64X130 ECG1ABP474MD130□□39,000 0.50 8 8.1 51X96 ECG1HBP393MC096□□560,000 2.00 3 19.0 77X115 ECG1ABP564ME115□□47,000 0.50 8 9.3 51x115 ECG1HBP473MC115□□680,000 2.00 3 21.7 77X130 ECG1ABP684ME130□□56,000 0.50 6 10.5 64X96 ECG1HBP563MD096□□820,000 2.00 2 24.7 77X155 ECG1ABP824ME155□□68,000 0.50 5 12.0 64X96 ECG1HBP683MD096□□16 (20 ) 1C 22,000 0.60 22 4.1 36X53 ECG1CBP223MA053□□82,000 0.50 4 13.7 64x115 ECG1HBP823MD115□□27,000 0.60 19 4.5 36X53 ECG1CBP273MA053□□10,.000 0.60 4 14.7 77x115 ECG1HBP104ME115□□33,000 0.60 16 5.0 36X53 ECG1CBP333MA053□□120,000 0.60 3 16.7 77X115 ECG1HBP124ME115□□39,000 0.60 13 5.9 36X65 ECG1CBP393MA065□□150,000 0.60 3 19.3 77X130 ECG1HBP154ME130□□47,000 0.60 11 6.4 36X83 ECG1CBP473MA083□□180,000 0.60 3 21.9 77x155 ECG1HBP184ME155□□56,000 0.60 10 7.3 36X83 ECG1CBP563MA083□□220,000 0.60 2 21.4 90x131 ECG1HBP224MF131□□68,000 0.60 8 8.4 36X100 ECG1CBP683MA100□□270,000 0.60 2 24.6 90X157 ECG1HBP274MF157□□82,000 0.80 7 8.3 36X100 ECG1CBP823MA100□□63(79)1J3,900 0.25 47 2.7 36X53 ECG1JBP392MA053□□100,000 0.80 6 9.5 36X121 ECG1CBP104MA121□□4,700 0.25 39 3.0 36X53 ECG1JBP472MA053□□120,000 0.80 5 10.9 36X121 ECG1CBP124MA121□□5,600 0.25 38 3.3 36X53 ECG1JBP562MA053□□150,000 1.00 4 11.3 51X96 ECG1CBP154MC096□□6,800 0.25 32 3.6 36X65 ECG1JBP682MA065□□180,000 1.00 3 12.8 51X115 ECG1CBP184MC115□□8,200 0.25 26 4.3 36X83 ECG1JBP822MA083□□220,000 1.00 3 15.3 51X130 ECG1CBP224MC130□□10,000 0.25 23 4.9 36X83 ECG1JBP103MA083□□270,000 1.00 3 17.6 64X96 ECG1CBP274MD096□□12,000 0.25 18 5.6 36x100 ECG1JBP123MA100□□330,000 1.50 3 16.8 64X115 ECG1CBP334MD115□□15,000 0.30 16 5.9 36x100 ECG1JBP153MA100□□390,000 1.50 3 18.3 64X130 ECG1CBP394MD130□□18,000 0.30 15 6.7 36x121 ECG1JBP183MA121□□470,000 1.50 2 21.3 77X115 ECG1CBP474ME115□□22,000 0.30 13 7.8 36x121 ECG1JBP223MA121□□560,000 1.50 2 23.6 77X130 ECG1CBP564ME130□□27,000 0.40 12 7.4 51X96 ECG1JBP273MC096□□680,000 1.50 2 27.6 77X155 ECG1CBP684ME155□□33,000 0.40 8 8.4 51X96 ECG1JBP333MC096□□820,000 2.00 2 27.1 90X157 ECG1CBP824MF157□□39,000 0.40 7 9.5 51x115 ECG1JBP393MC115□□25 (32 ) 1E 15,000 0.50 22 3.7 36X53 ECG1EBP153MA053□□47,000 0.40 6 11.3 51x130 ECG1JBP473MC130□□18,000 0.50 18 4.1 36X53 ECG1EBP183MA053□□56,000 0.40 6 12.8 64x115 ECG1JBP563MD115□□22,000 0.50 16 4.5 36X53 ECG1EBP223MA053□□68,000 0.50 5 12.7 64x121 ECG1JBP683MD121□□27,000 0.50 13 5.0 36X65 ECG1EBP273MA065□□82,000 0.50 4 14.5 64x130 ECG1JBP823MD130□□33,000 0.50 11 5.9 36X83 ECG1EBP333MA083□□100,000 0.50 4 16.7 77x115 ECG1JBP104ME115□□39,000 0.50 9 6.7 36X83 ECG1EBP393MA083□□120,000 0.50 3 18.9 77x130 ECG1JBP124ME130□□47,000 0.50 8 7.7 36X100 ECG1EBP473MA100□□150,000 0.50 2 22.4 77X155 ECG1JBP154ME155□□56,000 0.60 7 7.9 36X100 ECG1EBP563MA100□□180,000 0.60 2 22.4 90x131 ECG1JBP184MF131□□68,000 0.60 6 9.1 36X121 ECG1EBP683MA121□□220,000 0.60 2 26.2 90X157 ECG1JBP224MF157□□82,000 0.60 5 10.4 36X121 ECG1EBP823MA121□□80(100)1K3,300 0.25 54 2.5 36X53 ECG1KBP332MA053□□100,000 0.80 4 10.3 51X96 ECG1EBP104MC096□□3,900 0.25 46 2.8 36X53 ECG1KBP392MA053□□120,000 0.80 4 11.7 51X115 ECG1EBP124MC115□□4,700 0.25 38 3.0 36X65 ECG1KBP472MA065□□150,000 0.80 3 14.1 51X130 ECG1EBP154MC130□□5,600 0.25 32 3.6 36X83 ECG1KBP562MA083□□180,000 0.80 3 15.7 64X96 ECG1EBP184MD096□□6,800 0.25 26 3.9 36X83 ECG1KBP682MA083□□220,000 1.00 3 16.1 64X115 ECG1EBP224MD115□□8,200 0.25 22 4.5 36X83 ECG1KBP822MA083□□270,000 1.00 3 18.6 64X130 ECG1EBP274MD130□□10,000 0.25 17 5.2 36x100 ECG1KBP103MA100□□330,000 1.00 2 21.9 64X155 ECG1EBP334MD155□□12,000 0.25 15 5.9 36X100 ECG1KBP123MA100□□390,000 1.20 2 22.0 77X115 ECG1EBP394ME115□□15,000 0.25 12 6.8 36x121 ECG1KBP153MA121□□470,000 1.20 2 25.6 77X155 ECG1EBP474ME155□□18,000 0.25 10 7.8 36x121 ECG1KBP183MA121□□560,000 1.20 2 27.9 90X131 ECG1EBP564MF131□□22,000 0.30 10 8.0 51X96 ECG1 KBP223MC096□□680,000 1.20 2 32.5 90X157 ECG1EBP684MF157□□27,000 0.30 8 9.2 51X96 ECG1 KBP273MC096□□35 (44 ) 1V 10,000 0.40 24 3.4 36X53 ECG1VBP103MA053□□33,000 0.30 7 10.5 51X115 ECG1KBP333MC115□□12,000 0.40 20 3.7 36X53 ECG1VBP123MA053□□39,000 0.30 6 12.0 51X130 ECG1KBP393MC130□□15,000 0.40 17 4.2 36X65 ECG1VBP153MA065□□47,000 0.30 5 13.6 64X115 ECG1KBP473MD115□□18,000 0.40 14 4.9 36X83 ECG1VBP183MA083□□56,000 0.40 4 13.4 64x130 ECG1KBP563MD130□□22,000 0.40 12 5.7 36X83 ECG1VBP223MA083□□68,000 0.40 4 15.4 77x115 ECG1KBP683ME115□□27,000 0.40 9 6.3 36X100 ECG1VBP273MA100□□82,000 0.40 4 17.5 77x130 ECGlKBP823ME130□□33,000 0.40 9 7.2 36X100 ECG1VBP333MA100□□100,000 0.40 3 20.5 77X155 ECG1KBP104ME155□□39,000 0.50 8 7.3 36X121 ECG1VBP393MA121□□120,000 0.40 2 22.4 90x131 ECG1KBP124MF131□□47,000 0.50 8 8.7 51X96 ECG1VBP473MC096□□150,000 0.40 2 26.5 90x157 ECG1KBP154MF157□□56,000 0.60 8 8.6 51X96 ECG1VBP563MC096□□1,800 0.25 48 1.9 36X53 ECG2ABP182MA053□□100 (125)2A82,000 0.60 5 11.6 64X96 ECG1VBP823MD096□□ 2,700 0.25 39 2.3 36X53 ECG2ABP272MA053□□ 100,000 0.60 4 13.3 64X115 ECG1VBP104MD115□□ 3,300 0.25 35 2.6 36X65 ECG2ABP332MA065□□ 120,000 0.60 4 14.8 64X121 ECG1VBP124MD121□□ 3,900 0.25 28 3.0 36X83 ECG2ABP392MA083□□ 150,000 0.80 4 14.9 64X130 ECG1VBP154MD130□□ 4,700 0.25 26 3.5 36x83 ECG2ABP472MA083□□ 180,000 0.80 3 17.0 77X115 ECG1VBP184ME115□□ 5,600 0.25 23 3.9 36x100 ECG2ABP562MA1OO □□ 220,0000.80320.077X130ECG1VBP224ME130□□6,800 0.25 22 4.5 36X100 ECG2ABP682MA1OO □□8,200 0.25 20 5.1 36x121 ECG2ABP822MA121□□ 10,0000.25 19 5.9 36X121 ECG2ABP103MA121□□ 12,000 0.25 16 6.4 51X75 ECG2ABP123MC075□□15,000 0.25 12 7.0 51X96 ECG2ABP153MC096□□ 18,000 0.25 10 8.3 51X115 ECG2ABP183MC115□□ 22,000 0.25 8 10.0 51x130 ECG2ABP223MC130□□ 27,000 0.25 7 11.5 64x115 ECG2ABP273MD115□□ 33,000 0.25 6 11.9 64x130 ECG2ABP333MD130□□ 39,000 0.25 5 13.4 77X115 ECG2ABP393ME115□□ 47,000 0.35 5 14.2 77x130 ECG2ABP473ME130□□ 56,000 0.35 4 16.0 77x155 ECG2ABP563ME155□□ 68,000 0.35 3 18.8 90x131 ECG2ABP683MF131□□ 82,000 0.35 3 20.5 90X157 ECG2ABP823MF157□□100,0000.35324.090X171ECG2ABP104MF171□□Mounting code(” B” for bolt mounting, “Y/l/N” for bracket mounting)T erminal options(A,B,C see “Dimensions” for details.)Ratings for CD135BPSeriesU R (Surge Voltage) Code Rated Capacitan ce Dissipati n Factor 20℃, 120Hz TypESR20℃,120HzRatedRippleCurrent85℃,120kHz Size ΦDxL P/NU R(Surge Voltag e) Code RatedCapacitanceDissipati n Factor 20℃, 120Hz TypESR20℃,120HzRated Ripple Current 85℃, 120KHz Size ΦDxL P/N(v)(µF) - (m Ω) (Arms) (mm) -(v)(µF) - (m Ω) (Arms) (mm) -160 (200) 2C3300 0.25 31 5.2 36X121 ECG2CBP332MA121□□ 400 (450) 2G470 0.2 178 2.2 36X83 ECG2GBP471MA083□□ 4700 0.25 21 5.9 51X75 ECG2CBP472MC075□□ 680 0.2 119 2.8 36X100 ECG2GBP681MA100□□ 5600 0.25 19 7.0 51X96 ECG2CBP562MC096□□ 1000 0.2 82 3.5 51X75 ECG2GBP102MC075□□ 68000.25 16 7.8 51X96 ECG2CBP682MC096□□ 1200 0.2 68 3.8 51X75 ECG2GBP122MC075□□ 10000 0.25 13 10.4 64X96 ECG2CBP103MD096□□ 1500 0.2 58 4.7 51X96 ECG2GBP152MC096□□ 12000 0.25 10 11.3 51X120 ECG2CBP123MC120□□ 1800 0.2 47 5.2 51X96 ECG2GBP182MC096□□ 15000 0.25 9 14.3 64X130 ECG2CBP153MD130□□ 22000.2 35 6.4 51X120 ECG2GBP222MC120□□ 18000 0.25 8 15.6 64X130 ECG2CBP183MD130□□ 2700 0.2 33 7.0 64X96 ECG2GBP272MD096□□ 22000 0.25 6 18.3 77X130 ECG2CBP223ME130□□ 3300 0.2 31 8.2 64X115 ECG2GBP332MD115□□ 33000 0.25 4 23.8 90X131 ECG2CBP333MF131□□ 3900 0.2 25 9.4 64X130 ECG2GBP392MD130□□ 39000 0.25 2 27.9 90X157 ECG2CBP393MF157□□ 4700 0.2 24 10.4 77X115 ECG2GBP472ME115□□ 200 (250) 2D2200 0.25 38 3.9 36X100 ECG2DBP222MA100□□ 5600 0.2 19 11.9 77X130 ECG2GBP562ME130□□ 3300 0.25 24 4.9 51X75 ECG2DBP332MC075□□ 6800 0.2 16 14.1 77X155 ECG2GBP682ME155□□ 4700 0.25 20 6.4 51X96 ECG2DBP472MC096□□ 82000.2 14 16.4 90X157 ECG2GBP822MF157□□ 56000.25 18 7.6 51X115 ECG2DBP562MC115□□ 10000 0.2 11 18.3 90X157 ECG2GBP103MF157□□ 6800 0.25 14 8.8 51X130 ECG2DBP682MC130□□ 12000 0.2 10 21.8 90X196 ECG2GBP123MF196□□ 8200 0.25 11 9.4 64X96 ECG2DBP822MD096□□ 15000 0.2 8 26.3 90X236 ECG2GBP153MF236□□ 10000 0.25 9 10.4 64X96 ECG2DBP103MD096□□ 450 (500) 2W470 0.2 200 2.2 36X83 ECG2WBP471MA083□□ 15000 0.25 7 14.4 77X96 ECG2DBP153ME096□□ 680 0.2 140 2.8 36X100 ECG2WBP681MA100□□ 18000 0.25 6 16.5 77X130 ECG2DBP183ME130□□ 820 0.2 96 3.2 51X75 ECG2WBP821MC075□□ 22000 0.25 4 19.6 77X155 ECG2DBP223ME155□□ 1000 0.2 82 3.5 51X75 ECG2WBP102MC075□□ 33000 0.25 3 25.3 90X157 ECG2DBP333MF157□□ 200 0.2 72 4.2 51X96 ECG2WBP122MC096□□ 250 (300) 2E1500 0.25 49 3.2 36X100 ECG2EBP152MA100□□ 15000.2 58 5.1 51X115 ECG2WBP152MC115□□ 2200 0.25 33 4.0 51X75 ECG2EBP222MC075□□ 1800 0.2 46 5.9 51X130 ECG2WBP182MC130□□ 33000.25 23 5.4 51X96 ECG2EBP332MC096□□ 2200 0.2 33 6.3 64X96 ECG2WBP222MD096□□ 4700 0.25 17 7.1 64X96 ECG2EBP472MD096□□ 2700 0.2 32 7.5 64X115 ECG2WBP272MD115□□ 6800 0.25 12 9.1 64X115 ECG2EBP682MD115□□ 3300 0.2 30 8.7 64X130 ECG2WBP332MD130□□ 8200 0.25 11 10.0 64X115 ECG2EBP822MD115□□ 3900 0.2 29 9.5 77X115 ECG2WBP392ME115□□ 10000 0.25 11 11.7 64X130 ECG2EBP103MD130□□ 4700 0.2 24 10.9 77X130 ECG2WBP472ME130□□ 15000 0.25 7 15.1 77X130 ECG2EBP153ME130□□ 5600 0.2 16 12.8 77X155 ECG2WBP562ME155□□ 18000 0.25 6 17.7 77X155 ECG2EBP183ME155□□ 6800 0.2 14 15.0 90X157 ECG2WBP682MF157□□ 220000.25 3 20.9 90X157 ECG2EBP223MF157□□ 8200 0.2 12 16.5 90X157 ECG2WBP822MF157□□4700.22282.236X83ECG2VBP471MA083□□100000.21020.090X196ECG2WBP103MF196□□ECG2WBP123MF236□□。
39uf 电解电容规格书解释说明以及概述1. 引言1.1 概述本篇文章将讨论39uf电解电容的规格书，解释其说明以及概述。
首先，我们将介绍电解电容的定义和原理，然后详细阐述39uf电解电容的规格说明，并探讨它的特点和应用领域。
最后，我们将总结研究发现，并展望未来对39uf电解电容的发展。
1.2 文章结构本文共分为五个部分。
在引言部分，我们将概述文章内容，并介绍各个章节的结构安排。
在正文部分，我们将深入讨论电解电容的定义和原理、39uf电解电容规格说明以及其特点和应用。
接下来，在主要要点一览中概括性地列出本文的主要要点。
在结论部分，我们将总结研究发现，并对未来39uf电解电容的发展进行展望。
最后，在参考文献部分，我们如果有相关文献可供参考时会列出。
1.3 目的通过撰写这篇长文,我们旨在全面了解39uf 电解电容规格书的含义并提供相关信息。
同时，希望读者能够加深对于电解电容原理、39uf 电解他湎炉萃规格说明、特点以及应用领域的理解。
通过阅读本文，读者将能够更好地掌握39uf 电解电容的背景知识，并对其在实际应用中的作用有一个全面的认识。
2. 正文：2.1 电解电容的定义和原理电解电容是一种特殊类型的电容器，它由两个带有液态或凝胶态电介质的导体板组成。
其中一个导体板被称为阳极，另一个被称为阴极。
在正常工作状态下，两个导体板之间会存在一层薄膜，该薄膜起到隔离和储存电荷的作用。
当外部直流电压被施加到电解电容上时，当前通过这个电容器会使得阴极板上形成负电荷，而阳极板则形成等量的正电荷。
此时，在液态或凝胶态电介质中会发生一系列的氧化还原反应，并产生一些离子。
这些离子在极板之间移动并且与储存在薄膜上的离子进行重新结合。
这种移动和重新结合过程导致了充放电循环，并允许存储能量。
2.2 39uf 电解电容规格说明39uf 代表着这个特定型号的电解电容器具有39微法（uf）的额定容量。
额定容量是指在标准条件下，该电解电容器可以存储和释放的最大电荷量。
STANDARD 標準品Operating with general temperature range -40 ~ +85°C 適用於 -40 ~ +85°C 的常規溫度範圍 Load life of 2000 hours 負荷壽命2000小時Comply with the RoHS directive 符合RoHS 指令SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍 -40 ~ +85°C Voltage Range 額定工作電壓範圍4 ~ 100V Capacitance Range 靜電容量範圍 0.1 ~ 6800μF Capacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°CLeakage Current漏電流Leakage current (∅4~∅10) 0.01CV or 3μA, whichever is greater (after 2 minutes application of rated voltage)≦Leakage current (∅12.5~∅16) ≦0.03CV or 4μA, whichever is greater (after 1 minute application of rated voltage) 漏電流 (∅4~∅10) ≦0.01CV 或3μA ，取較大值（施加額定工作電壓2分鐘後） 漏電流 (∅12.5~∅16) ≦0.03CV 或4μA ，取較大值（施加額定工作電壓1分鐘後） Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°CRated Voltage (V) 額定工作電壓 4 6.3 10 16 25 35 50 63 100 ∅4~∅10 0.350.260.200.160.14 0.12 0.12 0.100.10tan δ (max.) 最大損耗角正切∅12.5~∅160.420.380.340.300.26 0.22 0.18 0.140.10Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓4 6.3 10 16 25 35 50~100Z(-25°C) / Z(20°C)7 4 3 2 2 2 2 ∅4~∅10Z(-40°C) / Z(20°C)15 8 6 4 4 3 3 Z(-25°C) / Z(20°C)7 5 4 3 2 2 2 Impedance Ratio 阻抗比ZT/Z20 (max.) ∅12.5~∅16Z(-40°C) / Z(20°C)17 12 10 8 5 4 3Stability at Low Temperature 低溫特性After 2000 hours application of the rated voltage at 85°C, they meet the characteristics listed below.在85°C 環境中施加額定工作電壓2000小時後，電容器的特性符合下表的要求。
\一、适用范围Adapt Range四、试验方法及要求Tests项目Item试验条件Test Conditions性能要求Requirements浪涌电压Surge Voltage 温度15~35℃，施加1.15倍额定电压，充电30秒，放电5分30秒，共循环1000次At15~35℃,applying the1.15U R1000cycles of30son and330s off,无可见损伤No visible damageΔC/C≤±20%tgδ≤初始规定值Initial specified valueI≤初始规定值Initial specified value耐久性Load Life +105℃额定电压5000小时，恢复16小时进行电压处理后：After applying rated voltage1000hours at105℃andthen resumed16hours and manage voltage.ΔC/C±20%初始测量值以内Initial measured valuetgδ≤200%初始规定值Initial specified valueI≤初始规定值Initial specified value高温贮存Shelf Life +105℃，500小时，恢复16小时后：After storage for500hours at+105℃then resumed16hoursΔC/C±20%初始测量值以内Initial measured valuetgδ≤200%初始规定值Initial specified valueI≤200%初始规定值Initial specified value引出端强度Tension Strength IEC68–2试验Ua：拉力10N，10秒IEC68–2Test UaLoading force10N for10S无可见损伤且标志清晰No visible damage;marking legible.可焊性Solderability IEC68–2试验Ta：焊料槽温度为260±5℃，浸渍深度占整个引出线的90%，浸渍持续时间为2秒。
IEC68–2Test Ta:Tank temperature：260±5℃;Impregnating depth:≥90%of the total lead wire;Impregnating depth:2s.引出端的良好的镀层，焊料自由流动，引出端湿润。
The lead wire is coated by tin and wet.耐焊接热Resistance to soldering heat IEC68–2试验Tb方法1A：焊料槽温度为235±5℃，浸渍深度6mm，浸渍持续时间为10秒。
IEC68–2Test Ta:Tank temperature:235±5℃;Impregnating depth:6mm;Impregnating time:10s.无可见损伤，标志清晰，电容量变化率≤±5%。
No visible damage;marking legible.ΔC/C≤±5%.稳态湿热Stable Humidity IEC68–2试验Ca：+40℃，湿度90~95%，不施加电压21天，IEC68–2Test Ca:21days at40℃,RH90to95%,novoltage applied.无可见损伤和电解液漏出，且标志清晰No visible damage;no leakage of electrolyte;markinglegible.ΔC/C≤±20%tgδ≤120%初始规定值Initial specified valueI≤120%初始规定值Initial specified value耐振性Resistance to vibration IEC68–2试验Fc：频率范围10~55Hz，振幅为0.35mm，持续时间为3×0.5小时。
IEC68–2Test Fc:Frequency:10~55Hz;Amplitude:0.35mm;3direction,0.5hours rer direction.无可见损伤和电解液漏出，且标志清晰，电容量变化率≤±5%。
No visible damage;no leakage of electrolyte;markinglegible;ΔC/C≤±5%.产品规格书五、标称电容量、额定电压、浪涌电压与外形尺寸对应表voltage,surge voltage and case size table.Nominal capacitance,rated产品规格书2橡胶塞三元乙丙橡胶E.P.T rubber玉环县鑫庄电子有限公司Yu huan xian xin zhuang Electronic Co.,LTD 产品规格书3铝壳AL-case 99.5%纯度铝AL–99.5%临安奥星电子有限公司Lingan Aoxin Electronic Co.,LTD4阳极箔AL–foil(+)99.99%或99.98%形成铝箔Formed AL99.98%or99.98%日本JCC公司JCC Co.(Japan)日本KDK公司KDK Co.(Japan)横店集团化成箔厂Hendian Group Forming Foil Factory和平电极箔分厂Hendian Group Forming Foil Factory6电解纸Separstor paper电解电容器纸Electrolytic Capacitor paper日本NKK公司NKK Co.(Japan)浙江遂昌凯恩集团有限公司Shuichang Kaineng Group Co.,LTD7套管SleeveP.V.C(Poly vinyl chloride)韩国无等株式会社MOODEUNG Co.(Korea)电解液Electrolyte 化学试剂Chemical华威电子有限公司自制Made by HUAWEI ELECTRONIC CO.,LTD.注：.应模版设计要求，我司SX（7高度品）、SM（5高度品）系列的型号在外标识上均不标注，其余型号均有标注。
七、标志Marking①②③④3商标Brand4最高使用温度Max.temperature八、铝电解电容器的使用注意事项Guidelines For Using Aluminum Electrolytic Capacitor为使您获得电解电容器的最佳性能和延长电解电容器的使用寿命，在使用电解电容器器前，请务必阅读本注意事项。
Upon using Aluminum Electrolytic Capacitors，please proper handing and observing to following important points will insure optimum capacitor performance and long life.1、直流电解电容器是有极性的DC electrolytic capacitors are polarized.确定极性，极性标志在电容器的基体上。
以免因极性反可能引起电路短路或电容器损坏，当极性不固定或不确定的，使用双极性电容器。
注意直流电解电容器不能使用于交流。
Make sure of the polarity.The polarity is marked on the body of the capacitor.Application of the reversed voltage cause a short circuit or damage to the e bipolar capacitors when the polarity is not determined or unknown.Note that DC electrolytic capacitors can not be used for AC application.2、使用电压不要大于额定电压Do not apply voltage greater than rated voltage.使用电压大于额定电压，漏电流会增大，可能损坏电容器。
建议工作电压为额定电压的百分之七十～八十，电容器在建议的工作电压下使用可延长电容器的寿命。
IF a voltage exceeding the rated voltage is applied,the leakage current will increase,which damage the capacitor.Recommended working voltage is70to80percent of tatted ing capacitors at recommended working voltage prolongs capacitor life.3、不要使过量的纹波电流通过电容器Do not allow excessive ripple current through the capacitor.流过电容器的纹波电流超过许可值，将会引起电容器发热，电容量减少，损害电容器。
通过电容器的纹波电流不要大于允许值。
The flow of ripple current over permissible ripple current will cause heat of the capacitor,which may decrease the capacitance and damage the capacitor.ripple current on the capacitor must be at or bellow allowable level.4、快速的充放电电路中，使用专门设计的电容器Use specially designed capacitors for the circuits where charge and discharge are frequency repeated.在经受快速的周期性充放电电路中，电容器可能受损害，它的寿命因容量下降、温升等原因而缩短，在这种电路中，一定要使用专门设计的电容器。
In the circuit subjected to rapid charge cycles,capacitors may be damaged,its life may be shortened by capacitance decrease,heat rise,ect.Be sure and use special capacitors in these applications.5、工作温度范围Operating temperature range.电容器的特性随工作温度而变化，在温度较高的情况下，容量、漏电流增大，减少；在低温情况下，容量和漏电流下降，增大。
