下载文档原格式

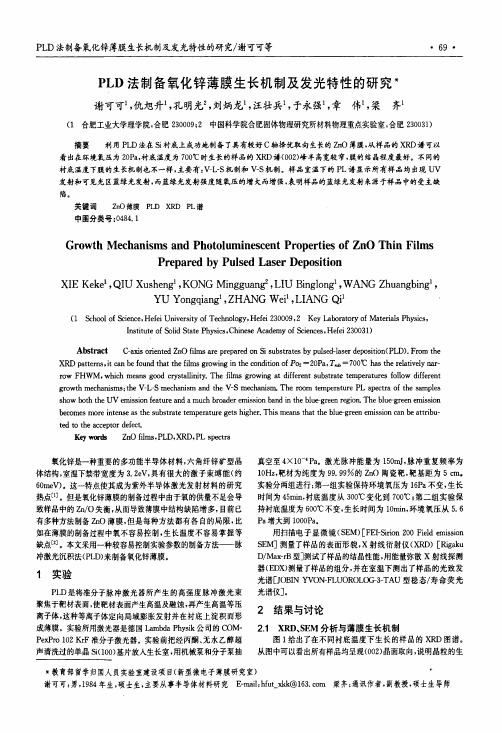

PLD法制备氧化锌薄膜生长机制及发光特性的研究／谢可可等-69PL D法制备氧化锌薄膜生长机制及发光特性的研究。
谢可可1，仇旭升1，孔明光2，刘炳龙1，汪壮兵1，于永强1，章伟1，梁齐1 (1合肥工业大学理学院，合肥230009；2中国科学院合肥固体物理研究所材料物理重点实验室，合肥230031)摘要利用PL D法在si衬底上成功地制备了具有较好c轴择优取向生长的Z n0薄膜，从样品的X R D谱可以看出在环境氧压为20Pa，衬底温度为700℃时生长的样品的ⅪD谱(002)峰半高宽较窄，膜的结晶程度最好。
不同的衬底温度下膜的生长机制也不一样，主要有：v-L-S机制和v-S机制。
样品室温下的PL谱显示所有样品均出现uV 发射和可见光区蓝绿光发射，而蓝绿光发射强度随氧压的增大而增强，表明样品的蓝绿光发射来源于样品中的受主缺陷。
关键词ZnO薄膜PL D X R D PL谱中图分类号：0484．1G r ow t h M echani s m s a nd Phot ol um i nesc ent Pr oper t i es of Z nO T hi n Fi l m sP r e par e d by Pul s ed L a se r D epos i t i onX I E K ekel，Q I U X ushen91，K O N G M i ngguanga，L I U B i ngl on91，W A N G Z hua ngbi n91，Y U Y ongqi an91，Z H A N G W e i l，L I A N G Q i l(1Sc hool of Sci ence，H ef ei U ni ver si t y of T e chnol ogy，H e f e i230009，2K e y L a bor at or y of M at er i a l s Phys i cs，I ns t i t ut e of Sol i d St at e P h ysi cs，Chi nes e A cad em y of Sci enc es，H ef ei230031)A bst r act C_ax i s or i e nt ed Z nO f i l m sar e pr epa re d o n S i subst r at es by pul sed-l aser depos i t i on(P LD)．F r om t he X R D pat ter ns，i t c a n be f ound t hat t he f i l m s grow i ng i n t he con di t i on of P02=20Pa，T妯一700℃has t he r elat i vel y n at—r o w F H W M，w hi ch m ea r l s good cr yst al l i ni t y．The f i l m s grow i ng at di f f er ent subst r at e t e m pe r at ur e s f ol l ow di f f er ent grow t hm e chani sm s：t he v．L-S m echani s m a nd t he V-S m ec hani sm．The r oom t e m per at ur e PL spe ct r a of t he sa m pl e s s how bot h t he U Vem i ssi on f eat ur e a nd a m uc h br oade r em i s si on ba nd i n t he bl u e-gr e en r eg i on．The bl ue-gr ee n em i ss i on becom es m ore i nt ense as t he subst r at e t e m pe r a t ur e get s hi gh er．Thi s m eans t hat t he bl u e-gr e en em i s si on c an be a tt ri bu—t ed t o t he acc ept or de fec t．K ey w ol ds Z r l O fi l m s，PL D，X RD，PL spec t r a氧化锌是一种重要的多功能半导体材料，六角纤锌矿型晶体结构，室温下禁带宽度为3．2eV，具有很大的激子束缚能(约60m eV)。
第6卷第3期空 军 工 程 大 学 学 报(自然科学版)Vol.6No.3 2005年6月JOURNAL OF A I R FORCE ENGI N EER I N G UN I V ERSITY(NAT URAL SC IENCE ED I TI O N)Jun.2005 3脉冲激光沉积(P LD)技术及其应用研究高国棉1,2, 陈长乐1, 王永仓1,2, 陈 钊1, 李 谭1(11西北工业大学理学院,陕西西安 710072;21空军工程大学理学院,陕西西安 710051)摘 要:综述了脉冲激光沉积(P LD)薄膜技术的原理、特点,着重分析了脉冲激光沉积技术的研究现状和在功能薄膜制备中的应用前景。
大量研究表明,脉冲激光沉积技术是目前最好的制备薄膜方法之一。
关键词:P LD;薄膜制备;应用中图分类号:T N249 文献标识码:A 文章编号:1009-3516(2005)03-0077-05第一台激光器的问世,开启了激光与物质相互作用的全新领域。
人们发现当用激光照射固体材料时,有电子、离子和中性原子从固体表面“跑”出来,并在其附近形成一个发光的等离子区[1],其温度估计在几千到一万度之间,随后有人想到,若能使这些粒子在衬底上凝结,就可得到薄膜,这就是激光镀膜的概念。
1965年,S m ith等人第一次尝试用激光制备了光学薄膜,但经分析发现,用这种方法类似于电子束打靶蒸发镀膜,未显示出很大的优势,所以一直不为人们所重视。
直到1987年,美国Bell实验室首次成功地利用短波长脉冲准分子激光制备了高质量的钇钡铜氧(Y BCO)超导薄膜[2],脉冲激光沉积(Pulsed laser depositi on,简称P LD)技术才成为一种重要的制膜技术得到了国际上许多科研工作者的高度重视。
经过实验人们发现,P LD 技术在超导体、铁电体、金刚石或类金刚石等以及有机物薄膜[3～4]的制备上显示了一定的优势和潜力。
一、概述高功率激光系统在工业、医疗、军事等领域的应用日益广泛，而光学薄膜作为高功率激光系统中的重要组成部分，其性能对激光系统的稳定性和输出功率有着关键影响。
光学薄膜的研究和发展一直备受关注。
本文将针对高功率激光系统中光学薄膜的现状和发展趋势进行深入探讨。
二、光学薄膜的特点光学薄膜是一种利用膜层间的干涉作用来实现对光的衍射与透射的技术材料。
光学薄膜通常具有以下几个特点：1. 光学薄膜具有较高的透射率和反射率，能够有效地调控光的传输和反射。
2. 光学薄膜的厚度相对较小，一般在纳米级别，因此具有很好的光学性能和表面平整度。
3. 光学薄膜的材料种类丰富，可以根据具体的光学性能要求选择合适的材料进行制备。
三、高功率激光系统中光学薄膜的现状1. 现有技术目前，高功率激光系统中常用的光学薄膜材料包括二氧化硅、氟化镁、氟化铝等。
这些材料具有较好的透射性能和热稳定性，能够满足一定功率范围内的激光输出要求。
而在薄膜制备方面，常用的方法包括物理气相沉积（PVD）、化学气相沉积（CVD）等技术，能够制备出较为均匀的光学薄膜。
2. 现有问题然而，在高功率激光系统中，光学薄膜仍然面临一些挑战。
由于高功率激光系统的光强较大，薄膜材料容易受到热应力的影响，导致薄膜损伤或热转化率增加，影响激光的输出功率和稳定性。
现有的薄膜制备技术难以满足高功率激光系统对薄膜的高精度和高稳定性要求。
光学薄膜在长时间使用后容易受到气态、液态等环境因素的影响，降低了薄膜的耐久性和稳定性。
四、高功率激光系统中光学薄膜的发展趋势1. 新材料的研发为了解决现有材料在高功率激光系统中的局限性，科研人员正在积极研发新型的光学薄膜材料。
一些耐高温、高能量密度的无机材料和聚合物材料被认为具有良好的激光损伤阈值和热稳定性，能够适应高功率激光系统的需求。
纳米材料如石墨烯、二维过渡金属氧化物等也被应用到光学薄膜制备中，以提高薄膜的光学性能和稳定性。
2. 制备技术的进步随着薄膜制备技术的不断进步，高功率激光系统中光学薄膜的制备技术也在不断优化。
脉冲激光沉积法(PLD)制备InGaN薄膜的膜厚分布特征刘宇伦;沈晓明;唐子媚;鲁姣;翁瑶;陆珊珊;莫祖康;谢武林;何欢;符跃春【摘要】[目的]探究脉冲激光沉积法(PLD)制备InGaN薄膜时薄膜的厚度分布规律,以便于能够改善薄膜的均匀性.[方法]在实际情况中,靶材和基片并不平行,取任一无限小面积元近似作为平行靶材时的情况来分析,研究此处各项等效参数即可得到该处的膜厚.[结果]当靶材与基片的倾斜角为0°时,靶材激光照射点处的法线与基片相交处的膜厚度最大,以该点为中心,基片两侧膜厚呈对称分布,且越远离基片中心点,膜的厚度越小;当靶材与基片的倾斜角不为0°时,基片左右两侧膜厚不对称分布,靠近靶材一侧的薄膜厚度大于远离靶材一侧的薄膜厚度,倾斜角越大,两侧膜厚的差异越大,膜厚最大的点不在基片中心处,而是偏向靠近靶材的一端,倾斜角越大,偏离越明显.靶基距增大,所形成的膜厚度均匀性提高,但与靶基距较小时相比,相同时间内沉积的膜厚度要低得多.[结论]PLD制备InGaN薄膜过程中,基片各处上的薄膜受倾斜角和靶基距的影响,厚度不均匀,存在一个厚度分布.%[Objective]In order to improve the thickness uniformity,the thickness distribution of the thin film was investigated by the pulse laser deposition (PLD)method to prepare the In-GaN film.[Methods]In practice,there was always a deflection angle between target and sub-strate.When any infinitesimal area element was used as a parallel target, we could get the thickness of the film when we studied all the e-quivalent parameters.[Results]When the inclina-tion angle between the target and the substrate was 0°,the film thickness at the origin O (The point at which the normal line of laser irradiation intersected the substrate)was largest,and the film thickness was symmetrical on both sides of the substrate distribution,the farther away from the origin O,the smallerthe thickness of the film.When the inclination angle was not 0°,the film thickness was asymmetric, the thickness near the target side was larger than that away from the target side,and the greater the inclina-tion angle,the greater the difference between the two sides of the film thickness.Correspond-ingly,the largest point of the film thickness was not at the center of the substrate,which bi-ased toward the end of the target,the greater the inclination angle,the more obvious devia-tion.The uniformity of the film thickness was improved but the deposited film thickness was much lower when the target-substrate distance increased.[Conclusion]In the process of prepar-ing InGaN thin films by PLD,the films on the substrate were affected by the tilt angle and the target-substrate distance.The thickness was not uniform and there was a thickness distribu-tion.【期刊名称】《广西科学》【年(卷),期】2017(024)006【总页数】6页(P556-560,567)【关键词】InGaN;太阳电池;PLD;膜厚分布【作者】刘宇伦;沈晓明;唐子媚;鲁姣;翁瑶;陆珊珊;莫祖康;谢武林;何欢;符跃春【作者单位】广西大学资源环境与材料学院,广西有色金属及特色材料加工重点实验室,广西南宁 530004;广西大学资源环境与材料学院,广西有色金属及特色材料加工重点实验室,广西南宁 530004;广西大学资源环境与材料学院,广西有色金属及特色材料加工重点实验室,广西南宁 530004;广西大学资源环境与材料学院,广西有色金属及特色材料加工重点实验室,广西南宁 530004;广西大学资源环境与材料学院,广西有色金属及特色材料加工重点实验室,广西南宁 530004;广西大学资源环境与材料学院,广西有色金属及特色材料加工重点实验室,广西南宁 530004;广西大学资源环境与材料学院,广西有色金属及特色材料加工重点实验室,广西南宁 530004;广西大学资源环境与材料学院,广西有色金属及特色材料加工重点实验室,广西南宁530004;广西大学资源环境与材料学院,广西有色金属及特色材料加工重点实验室,广西南宁 530004;广西大学资源环境与材料学院,广西有色金属及特色材料加工重点实验室,广西南宁 530004【正文语种】中文【中图分类】O484.10 引言【研究意义】随着科技的飞速发展以及人类生产力的不断进步，如何更好地开发利用资源以解决能源的巨大需求，成为社会继续发展的一大问题。
近年来，氧化物薄膜晶体管发展迅速，高迁移率、高可见光透过率以及低温加工工艺等优势使其在柔性显示领域占据重要地位。
目前关于氧化物TFT 的文章报道大部分是n 型TFT，为进一步提高集成电路的性能，需要制造有稳定性能的p 型TFT。
文章对比了4种TFT 器件结构的组成、工作原理以及其在显示器领域中的应用，重点阐述了自1997年起p 型TFT 的研究进展，包括其制备方法、制备原材料以及得到的TFT 的相关性能等；最后详细介绍了制备p 型TFT 的半导体材料和其新型应用领域，表明p 型TFT 在显示领域中具有重要应用前景。
关键词：薄膜晶体管；p 型；金属氧化物；铜铁矿；半导体材料中图分类号：TB34 文献标识码：A DOI：10.19881/ki.1006-3676.2020.12.09Research Status of p-type Thin Film Transistor(TFT)Zhang Shiliang 1 Zhai Rongli 2（1. Soda Factory of Shandong Haihua Co. Ltd.， Shandong，Weifang，262737；2.School of Microelectronics，Shandong University，Shandong，Jinan，250101）Abstract ：As one of the leading technology in the field of flat panel display，thin-film transistor (TFT) plays an important role in the electronic information industry. In recent years，oxide-based thin-film transistors have developed rapidly，the advantages of high mobility，high transmittance in visible light，and low-temperature fabrication processes make them important in the field of flexible displays. Most of the current reports on oxide TFTs are n-type TFTs，to further improve the performance of integrated circuits，it is necessary to manufacture p-type TFTs with stable performance. Based on the relevant theory of TFT，this paper discusses the four device structures，working principle and the major applications of TFT in the field of displays，then，through in-depth understanding of p-type TFT，the research progress of p-type TFT since 1997，including its preparation method，preparation raw materials，and related parameters of the obtained TFT，etc.，were reviewed；finally， the semiconductor materials for the preparation of p-type TFTs and their new application fields are also described in detail，indicating that p-type TFTs have made significant contributions in the field of display.Key words ：Thin film transistor；p-type；Metal oxide；Delafossite；Semiconductor2山东大学微电子学院，山东，济南，250101）的研究进展基金项目：本文系山东省自然科学基金项目（项目编号ZR2018QEM002）研究成果。
PLD生长氧化物薄膜及其光学应用摘要：PLD是一种快速发展的技术，可用于生成高质量的薄膜。
本文主要介绍PLD生长氧化物薄膜的研究现状和其生长的氧化物薄膜在光学方面的应用，以及PLD生长薄膜的基本过程、实时监控系统和用计算机仿真优化实验参数的方法。
此外，还讨论了PLD生长氧化物薄膜的所面临和急需解决的问题。
一、研究现状纳米薄膜由于其特殊的量子尺寸效应、表面效应和宏观量子隧道效应等成为现代凝聚态物理和材料科学研究中的一个重要研究领域。
近年来, 人们对纳米薄膜的制备、结构、性能和应用前景进行了众多的研究。
长期以来,人们发展了真空蒸发沉积、磁控溅射沉积、粒子束溅射沉积、金属有机物化学气相沉积(MOCVD)和分子束外延(MBE)等制膜技术和方法。
上述方法各具特色和使用范围,也有各自的局限性。
脉冲激光沉积(PLD)是伴随着激光技术的问世而发展起来的制备薄膜的新型技术。
1987年，美国贝尔实验室的D.Dijkkamp等首次采用PLD技术，利用KrF准分子激光器，成功制备出高温超导薄膜YBa2Cu3O7-d。
在这一出色工作的带动下，立即在世界范围内掀起了利用PLD技术制备高温超导及其他材料薄膜的热潮，PLD技术获得迅速发展。
迄今，PLD 已经可以沉积类金刚石薄膜、高温超导薄膜、各种氮化物薄膜、复杂的多组分氧化物薄膜、铁电薄膜、非线性波导薄膜、合成纳米晶量子点薄膜等，短短数年就发展为目前薄膜制备技术中最简单、使用范围最广、沉积速率最高的方法之一。
PLD技术的优点主要包括具有良好的保成分性；沉积速率高，实验周期短，衬底温度要求低，制备的薄膜均匀；工艺参数任意调节，对靶材的种类没有限制；发展潜力大，具有极好的兼容性；便于清洁处理，可以制备多种薄膜材料。
虽然在一定程度上与溅射和离子辅助沉积相比，PLD含有高能量的粒子，但是其能够更好地生长外延薄膜。
从靶材转移复合物至衬底的过程称之为“化学计量比”，使PLD很适合用于沉积复杂结构，例如氧化物。
当烧蚀过程发生在不相干气体环境中，等离子膨胀物遵循复杂的动力学，而且大部分的等离子膨胀模型认为衬底放置的最佳距离与等离子体的长度相当（工作在气体环境下，典型的为30-40mm）。
PLD不仅可以工作在超高真空条件或者高压环境下，还可以在惰性和反应气体中制备薄膜。
所需的靶材没有特殊的电学性能，冷却或者几何尺寸方面的限制，与溅射相同可以工作在平常的实验环境中。
光学应用一般要求高密度薄膜具有良好的粘附性，这两种性能要求在过去的溅射和离子辅助技术中获得实现。
但是对于一些特定的应用，需要一些别的性能如低吸收（波导）和外延/定向薄膜（铁电薄膜的非线性应用）。
用PLD制备的氧化物材料根据与光学应用的相关性可以分为三类：二元氧化物，复合氧化物和复合玻璃。
第一类不仅包括用作光学涂层的氧化物，还有透明导电材料用于光电器件的层状涂层或用于更复杂结构的缓冲层。
这类材料可用PLD生长的包括CeO2，GeO2，HfO2，ITO，MgO，SiO2，SnO2，Y203，ZnO，ZrO2等。
大多数情况下，折射率可用于表征薄膜的结构和组成特性。
大量结果显示致密膜的折射率与室温下体材料的折射率相近。
第二类复合氧化物常为单晶材料表现出有趣的非线性光学（NLO）性能。
虽然系统研究了几种材料的生长条件用于制备外延薄膜，但是其非线性光学（NLO）仅研究了几种情况：Bi4Ti3O12，KTN，KTP，LiNbO3和(Pb,La)(Zr,Ti)O3薄膜。
但是，一种完整层状系统的纵向光电调制器已经用PLD 成功制备，其中包括SrRuO3底电极，KTN光电层和透明的ITO顶电极。
这一结果提高了用PLD制备这类材料并研究其光学和NLO性能的兴趣。
最后一类复合玻璃材料是一新兴领域，具有较高的研究潜能在发展主动和被动平面波导的光子应用方面。
通过在Ar气和氧气环境下交替激光烧蚀CdTe和SiO靶材从而在SiO2基底中嵌入CdTe微晶，结果显示薄膜具有很高的NLO图形的优点，并且衰减时间（<10 ps）远快于以前报道的半导体掺杂玻璃。
此外，PLD还成功制备了稀土元素（Er-Yb）掺杂的磷酸盐玻璃波导，其在1.5μm处有很好的发光效应。
二、研究方法图1是PLD薄膜生长的常规配置，气体入口和衬底加热是可调控的。
一束脉冲激光聚焦在靶材表面，夹角常为45°，靶材放置在真空室中。
随后，一束可见的等离子体羽辉生成，由能量范围在1-100eV的电子、粒子和中性粒子组成。
然后，等离子体羽辉在真空室中沿靶材法线方向先进行短暂的等温膨胀，既而进行绝热膨胀。
随着脉冲激光的周期性重复，周期性地形成新的等离子体羽辉，这些等离子体羽辉很快穿过真空室到达衬底，开始薄膜沉积过程。
沉积过程先在衬底表面生长核（一般为衬底表面缺陷）周围形成生长岛。
随着等离子体不断沉积，不断出现新的生长岛，原来的生长岛继续增大直到这些生长岛合并联结成完整的膜。
当膜的厚度累积增大到所需的厚度时关闭激光，停止沉积。
PLD实验方法看似简单而机理却极其复杂。
为此，人们进行了采用各种可行装置进行实时监控、分析的大量研究，以便能够精确分析、监控薄膜在原子层尺度上的外延生长，该技术称为激光原子层外延。
其中，高能电子衍射（RHEED）技术是一种较为成熟和常用的方法，它把传统的分子束外延技术（MBE）与脉冲激光制膜技术的优势进行了有机结合，是制备高质量外延薄膜，特别是多层及超晶格膜的有效方法。
它的装置如图2所示。
原理为：如果薄膜按二维原子层方式生长，RHEED 谱随膜层按原子尺度的增加将发生周期性的振荡。
当新的一层膜开始生长时，RHEED谱强度总是处于极大值，其振荡周期对应的膜厚就是每一新的外延层的厚度。
此外，如发射光谱法、质谱仪、高速CCD摄影法、光电子能谱仪、石英晶体振荡膜厚监测仪等也常用于制膜过程中等离子体诊断和结构、成分的实时监控分析。
此外，实验参数的优化是PLD制备薄膜技术的关键所在，可以通过计算机仿真方法来优化实验参数，主要的仿真方法有数值分析法和蒙特卡罗模拟方法。
其中，蒙特卡罗方法是由Bird在计算单一气体松弛问题时最先采用的。
其实质是用适当数目的模拟分子代替大量的真实气体分子，用计算机模拟由于气体分子运动碰撞、运动而引起的动量和能量的输运、交换、产生气动力和气动热的宏观物理过程，从而可以较数值分析方法更真实地仿真实验的真实情况。
Itina等把Bird的思想在脉冲激光沉积薄膜过程模拟方法中进行了一系列比较成功的应用，详细考虑了原子沉积、扩散、成核、生长和扩散原子的再蒸发，不同背景气体、不同气压对不同质量数的粒子的作用差异，对薄膜沉积速率等做了许多成功的估算。
如模拟得出25Pa的压强下质量数小（< 27）的粒子、40Pa压强下质量数较大（如60左右）的粒子沉积均匀性可达到最好。
三、待解决问题但是，PLD薄膜生长是一种“不可靠”的方法，对于具体氧化物薄膜的生长条件没有明确的实验参数，需要研究人员不断地摸索实验得到最优的实验生长条件。
Cornelia Sima等用PLD在ITO衬底上生长TiO2薄膜，其采用纯Ti（99.99%）靶材被355和532nm波长的Nd:YAG激光器照射，重复率为10-pps。
激光的工作能流为3J/cm2，35mJ/脉冲和5ns的脉冲持续时间，144000次的激光脉冲。
真空室的初始压强为10-5Torr，ITO衬底与靶材平行放置相距4.5cm，沉积时的氧分压分别为20、40、80和160mTorr，沉积结束后再350℃退火2h，用XRD表征在不同氧分压下的TiO2薄膜质量。
分析结果表明，仅在20和40mTorr下有明显的TiO2衍射峰，表明薄膜有较好的结晶质量。
Cornelia Sima的研究结果说明氧分压是影响PLD生长的氧化物薄膜成膜质量和结晶度的主要因素，也是我课题开展过程中需要着重考虑和反复优化的一项实验参数。
此外在制备过程中与薄膜组分相同的球形液滴和与薄膜组分不同的沉淀物的产生也是所面临的问题之一。
一般在光学器件中的应用需要高质量、高化学纯度、形貌完好和组分均匀的薄膜。
但是激光烧蚀溅射常会在薄膜中或薄膜的表面产生不必要的产物，如大颗粒、与薄膜组分相同的球形液滴以及与薄膜组分不同的沉淀物，从而导致薄膜质量的严重破坏。
克服这一困难，寻求优化的工艺条件，是我所面临的重要问题。
最后对于衬底温度的选择问题。
在薄膜生长过程中，衬底温度起着十分重要的作用。
若衬底温度不合适，往往会导致薄膜的结晶特性和电学特性降低，达不到应用的目的。
因此，针对不同的氧化物薄膜和其具体用途，选取合理的衬底温度显得尤为重要。
四、总结PLD是一种先进的薄膜生长技术，具有其他传统沉积技术所没有的优势，可广泛用于沉积高质量和高密度的氧化物薄膜，也可以生长应用于特定光学器件中的氧化物薄膜，如低吸收的氧化物薄膜和外延/定向薄膜等。
对于PLD生长薄膜过程的研究，我们可以采用高能电子衍射（RHEED）技术对其进行实时监控。
此外，我们还可以采用数值分析法和蒙特卡罗模拟方法来优化实验参数。
但是，在实际实验中仍然存在值得注意的问题，特别是对PLD生长薄膜参数的优化，如氧分压等。
而且，在制备过程中与薄膜组分相同的球形液滴和与薄膜组分不同的沉淀物以及衬底温度的选择都是需要注意和解决的问题。
五、参考文献[1] C. Sima, W. Waldhauser, J. Lackner, M. Kahn, I. Nicolae, C. Viespe, C. Grigoriu,A.Manea, J. Optoelectron. Adv. Mater. 9 (2007) 1446.[2] Y. Sung, H. Kim, Thin Solid Films 515 (2007) 4996.[3] S. Ray, U. Dutta, R. Das, P. Chatterjee, J. Phys. D. Appl. Phys. 40 (2007) 2445.[4] K. Lee, J. Korean Phys. Soc. 46 (2005) 1383。
