光学薄膜膜系设计及其应用

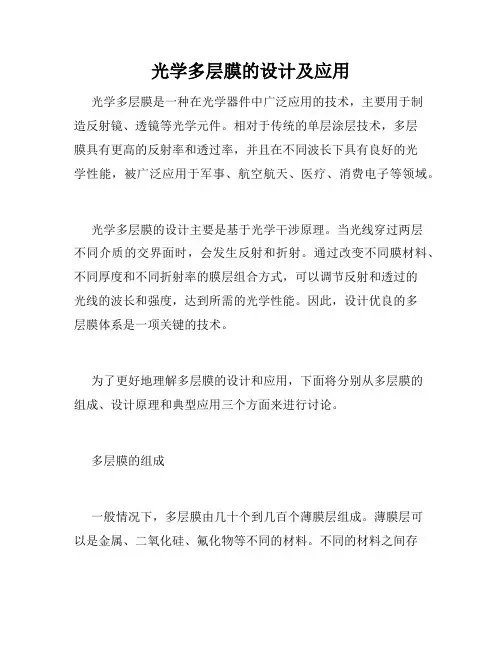

光学多层膜的设计及应用光学多层膜是一种在光学器件中广泛应用的技术，主要用于制造反射镜、透镜等光学元件。

相对于传统的单层涂层技术，多层膜具有更高的反射率和透过率，并且在不同波长下具有良好的光学性能，被广泛应用于军事、航空航天、医疗、消费电子等领域。

光学多层膜的设计主要是基于光学干涉原理。

当光线穿过两层不同介质的交界面时，会发生反射和折射。

通过改变不同膜材料、不同厚度和不同折射率的膜层组合方式，可以调节反射和透过的光线的波长和强度，达到所需的光学性能。

因此，设计优良的多层膜体系是一项关键的技术。

为了更好地理解多层膜的设计和应用，下面将分别从多层膜的组成、设计原理和典型应用三个方面来进行讨论。

多层膜的组成一般情况下，多层膜由几十个到几百个薄膜层组成。

薄膜层可以是金属、二氧化硅、氟化物等不同的材料。

不同的材料之间存在着不同的折射率和反射率，通过设计不同的膜系列可以达到不同的光学性能。

在多层膜中，主要存在两种类型的层：光子低能带反射层（Bragg镜）和倾斜反射膜。

Bragg镜是一种由模拟布拉格衍射效应的多层膜，透过它的光线会与多层膜中的膜层产生衍射，从而形成一种特定的光子带隙，只有在该频段内的光线才会被反射或透射。

倾斜反射膜是一种在膜面方向倾斜的膜层，它可以大幅度提高反射率并减少多层膜的厚度，使得多层膜的光学性能更张弛自如。

多层膜的设计原理多层膜的设计原理基于膜层的布拉格反射机制和反射镜堆积的形式，由此可以得出多层膜的必要条件：膜层厚度达到布拉格衍射连续性，即为波长的整数倍；反射镜的层数较大，同时材料应采取高折射率材料与低折射率材料的堆积，以提高反射镜的反射系数。

多层膜的设计工艺可以通过计算机模拟软件进行设计和优化。

在计算设计之前，需要详细了解材料的光学性能，包括折射率、衰减系数和散射率等。

然后，通过模拟计算来确定不同膜层的厚度、材料和堆积方式，以最大化所需的光学性能。

有了设计出优良的多层膜之后，还需要进行膜层的沉积，其中，主流的沉积技术是物理气相沉积（PVD）和化学气相沉积（CVD）。

光学薄膜的发展及应用前景光学薄膜是一种通过沉积一层或多层材料形成的具有特定光学性质的薄膜，广泛应用于光学器件、太阳能电池、显示器、激光器等领域。

随着科学技术的发展和对光学性能要求的不断提高，光学薄膜的研究与应用呈现出迅猛发展的趋势。

本文将从光学薄膜的发展历程、主要应用领域以及未来的应用前景等方面进行探讨。

光学薄膜的发展历程可以追溯到20世纪初，当时人们开始使用化学气相沉积法来生长薄膜，开创了现代光学薄膜技术的先河。

20世纪50年代，光学薄膜技术得到了快速发展，特别是在太阳能电池、激光器和光学涂层等方面的应用有了重要突破。

随着薄膜材料和技术的不断进步，光学薄膜的性能和应用范围也得到了大幅提升。

光学薄膜在光学器件领域广泛应用，如反射镜、透镜、窗片等。

通过合理设计和优化光学薄膜的层序和材料组成，可以实现高透射、高反射、准相位匹配等特性。

这些特性成为眼镜、相机镜头、显微镜等光学器件中不可或缺的部分，有效提高了光学系统的性能和成像质量。

此外，光学薄膜在显示器领域也发挥着重要作用。

通过在显示器背光板、滤光片和触摸屏等部件上应用光学薄膜，可以增强显示器的颜色饱和度、对比度和亮度等方面的性能。

光学薄膜的应用可以提高显示器的显示效果，提供更好的视觉体验。

光学薄膜在激光器技术中也具有广泛的应用。

激光器的工作原理要求光在谐振腔中的来回传播尽可能多的次数，而光学薄膜通过提供高反射和高透射的特性，增强了激光器的能量转换效率和光束质量。

此外，光学薄膜还可用于激光器输出功率的控制，通过调节薄膜的反射率，实现激光器功率的输出控制。

此外，光学薄膜还具有广阔的太阳能应用前景。

光伏薄膜技术是研究如何将太阳能转化为电能的一项重要技术，它能够实现更高的太阳能电池转换效率。

通过在太阳能电池上应用光学薄膜，可以提高太阳能电池对太阳光的吸收和利用效率，从而提高电池的输出功率。

同时，光学薄膜还可以提高太阳能电池的耐候性和稳定性，延长电池的使用寿命。

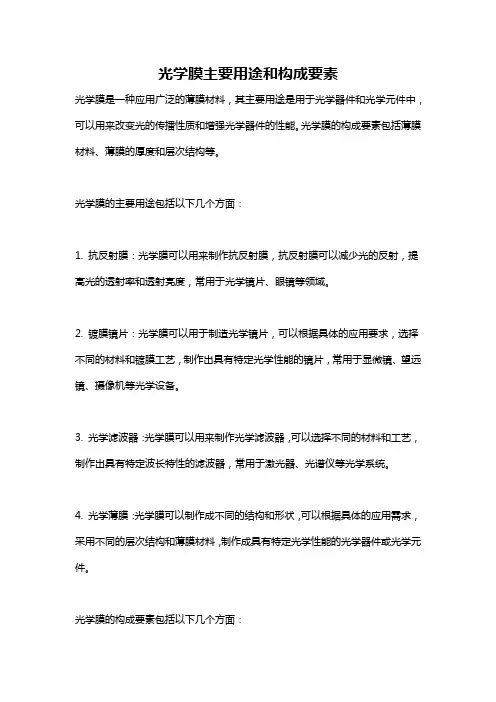

光学膜主要用途和构成要素光学膜是一种应用广泛的薄膜材料，其主要用途是用于光学器件和光学元件中，可以用来改变光的传播性质和增强光学器件的性能。

光学膜的构成要素包括薄膜材料、薄膜的厚度和层次结构等。

光学膜的主要用途包括以下几个方面：1. 抗反射膜：光学膜可以用来制作抗反射膜，抗反射膜可以减少光的反射，提高光的透射率和透射亮度，常用于光学镜片、眼镜等领域。

2. 镀膜镜片：光学膜可以用于制造光学镜片，可以根据具体的应用要求，选择不同的材料和镀膜工艺，制作出具有特定光学性能的镜片，常用于显微镜、望远镜、摄像机等光学设备。

3. 光学滤波器：光学膜可以用来制作光学滤波器，可以选择不同的材料和工艺，制作出具有特定波长特性的滤波器，常用于激光器、光谱仪等光学系统。

4. 光学薄膜：光学膜可以制作成不同的结构和形状，可以根据具体的应用需求，采用不同的层次结构和薄膜材料，制作成具有特定光学性能的光学器件或光学元件。

光学膜的构成要素包括以下几个方面：1. 薄膜材料：光学膜的性能取决于薄膜材料的选择，常见的光学膜材料包括二氧化硅、二氧化钛、氟化镁、氟化镁镓等，不同的材料具有不同的光学特性和机械性能，可以根据具体的应用需求进行选择。

2. 薄膜的厚度：光学膜的厚度对光学性能有重要影响，可以通过控制薄膜的厚度，调节光学膜的折射率、透射率和反射率等光学性能。

3. 层次结构：光学膜可以采用单层、多层或复合结构，通过设计不同的层次结构，可以实现对光学性能的调节和优化，常见的光学膜结构包括单层膜、多层膜、增透膜等。

总的来说，光学膜在光学领域有着广泛的应用，其主要用途包括抗反射膜、镀膜镜片、光学滤波器、光学薄膜等，其构成要素包括薄膜材料、薄膜的厚度和层次结构等。

随着光学技术的不断发展和进步，光学膜将在更多领域发挥重要作用，并且不断得到改进和完善。

光学薄膜技术及其应用张三1409074201摘要：介绍了传统光学薄膜的原理，根据薄膜干涉的基本原理及其特点，介绍了光学薄膜的性能、制备技术，研究了光学薄膜在的应用和今后的发展趋势。

关键词：光学薄膜、薄膜干涉、应用、薄膜制备引言：光学薄膜是指在光学玻璃、光学塑料、光纤、晶体等各种材料的表面上镀制一层或多层薄膜，基于薄膜内光的干涉效应来改变透射光或反射光的强度、偏振状态和相位变化的光学元件，是现代光学仪器和光学器件的重要组成部分。

光学薄膜技术的发展对促进和推动科学技术现代化和仪器微型化起着十分重要的作用，光学薄膜在各个新兴科学技术中都得到了广泛的应用。

本文在简单叙述薄膜干涉的一些相关原理的基础上，介绍了光学薄膜常见的几种制备方法，研究了光学薄膜技术的相关应用，并且展望了光学薄膜研究的广阔前景。

正文：1.光学薄膜的原理光学薄膜的直接理论基础是薄膜光学, 它是建立在光的干涉效应基础上的、论述光在分层介质中传播行为。

一列光波照射到透明薄膜上，从膜的前、后表面或上、下表面分别反射出两列光波，这两列相干光波相遇后叠加产生干涉。

该理论可以比较准确地描述光在数十微米层、纳米层甚至原子层厚的薄膜中的传播行为,由此设计出不同波长、不同性能、适应不同要求的光学薄膜元件。

2.光学薄膜的性质及功能光学薄膜最基本的功能是反射、减反射和光谱调控。

依靠反射功能, 它可以把光束按不同的要求折转到空间各个方位；依靠减反射功能，它可以将光束在元件表面或界面的损耗减少到极致, 完美地实现现代光学仪器和光学系统的设计功能；依靠它的光谱调控功能, 实现光学系统中的色度变换, 获得五彩缤纷的颜色世界。

不仅如此, 光学薄膜又是光学系统中的偏振调控、相位调控以及光电、光热和光声等功能调控元件, 光学薄膜的这些功能, 在激光技术、光电子技术、光通信技术、光显示技术和光存储技术等现代光学技术中得到充分的应用, 促进了相关技术和学科的发展。

3.传统光学薄膜和新型光学薄膜3.1传统光学薄膜传统的光学薄膜是以光的干涉为基础。

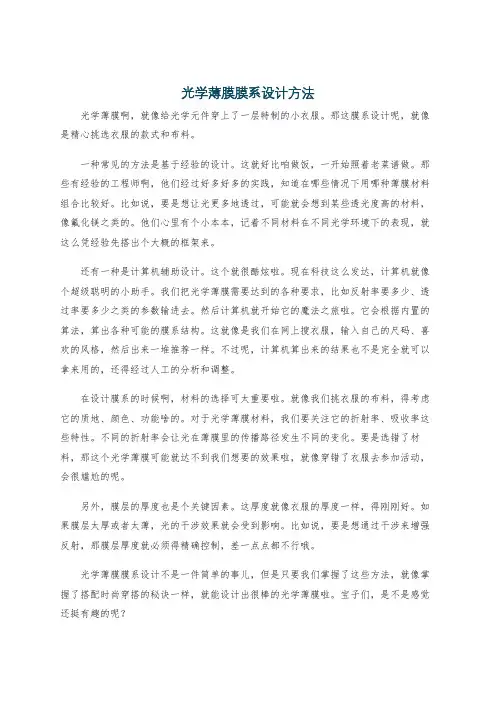

光学薄膜膜系设计方法光学薄膜啊，就像给光学元件穿上了一层特制的小衣服。

那这膜系设计呢，就像是精心挑选衣服的款式和布料。

一种常见的方法是基于经验的设计。

这就好比咱做饭，一开始照着老菜谱做。

那些有经验的工程师啊，他们经过好多好多的实践，知道在哪些情况下用哪种薄膜材料组合比较好。

比如说，要是想让光更多地透过，可能就会想到某些透光度高的材料，像氟化镁之类的。

他们心里有个小本本，记着不同材料在不同光学环境下的表现，就这么凭经验先搭出个大概的框架来。

还有一种是计算机辅助设计。

这个就很酷炫啦。

现在科技这么发达，计算机就像个超级聪明的小助手。

我们把光学薄膜需要达到的各种要求，比如反射率要多少、透过率要多少之类的参数输进去。

然后计算机就开始它的魔法之旅啦。

它会根据内置的算法，算出各种可能的膜系结构。

这就像是我们在网上搜衣服，输入自己的尺码、喜欢的风格，然后出来一堆推荐一样。

不过呢，计算机算出来的结果也不是完全就可以拿来用的，还得经过人工的分析和调整。

在设计膜系的时候啊，材料的选择可太重要啦。

就像我们挑衣服的布料，得考虑它的质地、颜色、功能啥的。

对于光学薄膜材料，我们要关注它的折射率、吸收率这些特性。

不同的折射率会让光在薄膜里的传播路径发生不同的变化。

要是选错了材料，那这个光学薄膜可能就达不到我们想要的效果啦，就像穿错了衣服去参加活动，会很尴尬的呢。

另外，膜层的厚度也是个关键因素。

这厚度就像衣服的厚度一样，得刚刚好。

如果膜层太厚或者太薄，光的干涉效果就会受到影响。

比如说，要是想通过干涉来增强反射，那膜层厚度就必须得精确控制，差一点点都不行哦。

光学薄膜膜系设计不是一件简单的事儿，但是只要我们掌握了这些方法，就像掌握了搭配时尚穿搭的秘诀一样，就能设计出很棒的光学薄膜啦。

宝子们，是不是感觉还挺有趣的呢？。

光学薄膜膜系设计光学薄膜膜系设计是一项关键的技术，旨在通过优化薄膜层的结构和材料，达到特定的光学性能。

光学薄膜在眼镜、液晶显示器、太阳能电池等领域起着重要的作用。

本文将介绍光学薄膜膜系设计的基本原理和常用方法，并以太阳能电池为例进行详细阐述。

在光学薄膜膜系设计中，常用的方法包括布拉格条件法、计算机辅助设计和光学膜层堆积生长技术等。

布拉格条件法是光学薄膜设计的基础理论，根据布拉格干涉条件，通过对薄膜层结构、光波长和入射角度等因素的优化，可以实现特定的光学性能。

布拉格条件法主要应用于光学薄膜的波长选择和色彩滤光器的设计。

计算机辅助设计是一种基于计算机模拟的方法，通过数值计算和优化算法，快速确定最佳的薄膜层结构和参数。

这种方法可以通过遗传算法、蒙特卡洛模拟等算法，对大量的设计空间进行，得到最优解。

计算机辅助设计主要应用于复杂的多层膜结构和非均匀膜厚的设计。

光学膜层堆积生长技术是指通过物理气相沉积或溅射等方法，在基底上逐层生长所需的薄膜材料。

这种技术可以实现高质量的薄膜层，并且可以控制薄膜层的厚度和组分。

光学膜层堆积生长技术主要应用于光学反射镜和透明导电薄膜的制备。

以太阳能电池为例，光学薄膜膜系设计在提高太阳能电池的转换效率、增强光吸收和抗反射等方面起着重要的作用。

在太阳能电池中，常用的光学薄膜包括透明导电薄膜、抗反射膜和光学增透膜等。

透明导电薄膜是太阳能电池的关键组件之一，用于收集和输送光电池产生的电子。

常见的透明导电薄膜材料包括氧化锌、氧化铟锡等。

在设计透明导电薄膜时，需要考虑电导率和透明度的平衡，以达到最佳的光电转换效率。

抗反射膜是为了减少太阳能电池上的反射损失，提高对太阳光的吸收。

常见的抗反射膜材料包括氧化硅、氮化硅、二氧化硅等。

在设计抗反射膜时，需要根据太阳光的光谱分布和太阳能电池的工作波长范围，选择合适的材料和膜层厚度，来实现最佳的抗反射效果。

光学增透膜可以提高太阳能电池对特定波长范围内光的吸收。

光学器件中的光学薄膜设计光学薄膜设计是光学器件中的重要环节，它对于光学器件的性能和功能起着至关重要的作用。

本文将从薄膜设计的基本原理、常见的设计方法和优化策略等方面进行论述，旨在深入探讨光学器件中的光学薄膜设计。

一、光学薄膜设计的基本原理光学薄膜设计的基本原理是基于光的干涉原理，通过设计和控制薄膜的光学参数来改变光的传输和反射特性。

常见的光学参数包括膜层的折射率、厚度和膜层材料等。

通过精确调控这些参数，薄膜可以实现对光的某些波长的选择性透过或反射，从而达到特定的光学功能。

二、常见的薄膜设计方法1. 单层薄膜设计方法：单层薄膜设计适用于需要实现光学器件的抗反射或者增透功能。

通过计算和选择合适的膜层材料和厚度，可以使得入射光在薄膜表面的反射降低到最低，从而提高光学器件的透过率。

2. 多层薄膜设计方法：多层薄膜设计适用于需要实现光学器件的滤波和反射功能。

通过设计一系列的膜层结构，在特定的波长范围内实现光的选择性透过或反射。

同时，多层薄膜结构还可以实现光学器件的光学隔离、增透和反射等复杂功能。

三、光学薄膜设计的优化策略光学薄膜设计的优化策略是为了使得薄膜的光学性能更加理想。

常见的优化策略包括遗传算法、蚁群算法和模拟退火算法等。

这些算法通过自动调整膜层的光学参数和厚度，从而使得薄膜的反射率、透射率和群折射率等光学性能达到最佳状态。

四、实际应用与展望光学薄膜设计在实际应用中具有广泛的应用前景。

以类似镀膜的方式实现的光学薄膜设计，可以应用于太阳能电池、光学滤波器、光学传感器和显示器等光学器件中。

随着光学技术和材料的不断发展，光学薄膜设计将会更加精密和复杂，应用领域也会进一步拓展。

综上所述，光学薄膜设计是光学器件中不可或缺的环节。

通过合理的薄膜设计，可以实现光学器件的特定功能，提高其性能和效益。

在未来，光学薄膜设计将会持续发展，为光学器件的应用和研究提供更广阔的空间。

光学薄膜的原理和用途光学薄膜是一种由多层材料组成的光学元件，其工作原理是利用材料的不同折射率和反射率，控制不同波长的光线在薄膜中的传播和反射。

它广泛应用于激光器、显示器、太阳能电池等领域。

一、光学薄膜的原理光学薄膜的原理是基于电磁波在介质中传播的性质。

当电磁波穿过介质边界时，会发生反射、透射和折射等现象。

这些现象与介质的折射率、反射率、入射角、波长等参数有关系。

光学薄膜利用了这些参数不同的特点，通过多层薄膜的组合来控制波长和相位的变化，以达到特定的光学性能。

基本的光学薄膜结构由几个不同折射率的层组成，其中高折射率层与低折射率层间相互堆积。

在其工作原理中，高折射率的层可以起到反射光线的作用，低折射率层可以控制光线的传播和相位的变化。

光学薄膜的厚度通常不到光的波长的1/4，这样可以形成光的干涉作用，实现特定波长范围内的衍射和反射。

薄膜的折射率决定了反射的强度和相位变化的大小，因此不同类型的薄膜需要不同的材料作为构成元件。

二、光学薄膜的用途光学薄膜广泛应用于各种光学器件中，包括滤光镜、反射镜、折射镜、透镜等。

以下是几种常见的光学薄膜应用。

1. 滤光镜滤光镜是一种可以选择性过滤掉某些波长的光线的光学元件。

滤光镜的原理就是利用光学薄膜的多层组合结构，对特定波长的光线进行反射或衍射，从而实现波长的选择性过滤。

滤光镜通常用于医学、电子、摄影等领域。

2. 反射镜反射镜是光学薄膜的另一种应用。

反射镜的原理是利用介质边界的反射现象，将入射光线反射回去，从而实现将光线在一个方向上聚焦或成像的功能。

反射镜通常用于望远镜、显微镜、激光器及激光打印机等领域。

3. 折射镜折射镜是利用光线在介质之间折射的现象制成的光学元件。

折射镜的原理同样是通过多层薄膜的组合来控制波长和相位的变化，以达到折射光线的效果。

折射镜通常用于显微镜、望远镜等成像设备。

4. 透镜透镜是利用透明介质对光线的折射和反射的现象来实现成像的光学元件。

透镜通常用于相机、显微镜、望远镜等成像设备中。

光学薄膜的应用及分类光学薄膜是一种由多层不同材料组成的薄膜结构，其厚度通常在纳米至微米的范围内。

光学薄膜具有良好的光学性能，可广泛应用于光学领域，如反射、透射、吸收、散射等。

下面将介绍光学薄膜的应用及分类。

光学薄膜的应用：1. 反射镜：光学薄膜可以制作高反射率的反射镜。

通过对光学薄膜的设计和优化，可以使反射镜在特定波长范围内达到很高的反射率。

反射镜广泛应用于激光系统、光学测量仪器和天文观测等领域。

2. 透镜：光学薄膜可以制作用于改变光线传播方向和改变光程的透镜。

透镜广泛应用于相机、望远镜、显微镜和光学仪器等设备中。

3. 光学滤波器：光学薄膜可以制作用于选择性透过或反射特定波长范围光线的滤波器。

光学滤波器在光学通信、荧光光谱分析和光学显示等领域具有重要应用。

4. 光学涂层：光学薄膜可以制作用于改变材料表面的光学性质的光学涂层，如抗反射涂层、硬质涂层和光学增透涂层等。

光学涂层广泛应用于眼镜、光学仪器和光电子器件等领域。

5. 光学传感器：光学薄膜可以制作用于传感特定物质、温度或压力等参数的光学传感器。

光学传感器在环境监测、生物医学和工业检测等领域具有广泛应用。

光学薄膜的分类：1. 单层膜：由单一材料组成的薄膜，如金、银、铝等金属薄膜。

单层膜通常具有特定的光学性质，如反射、吸收或透射特定波长的光线。

2. 多层膜：由多种不同材料交替堆叠而成的薄膜。

多层膜的光学性质通过调整不同材料的厚度和折射率来实现。

典型的多层膜结构包括抗反射膜、透过滤波器和反射镜等。

3. 光子晶体膜：由周期性变化的折射率材料构成的薄膜。

光子晶体膜可控制光的传播和散射特性，具有特殊的光学选择性和调制性能。

光子晶体膜在光学通信和光学传感器等领域具有广泛应用。

4. 多孔膜：具有空隙结构的薄膜。

多孔膜的孔隙结构可以通过调整制备条件来控制，从而实现对光的散射、透射和吸收等特性的调控。

多孔膜在表面改性、过滤和催化等领域具有广泛应用。

总之，光学薄膜具有广泛的应用领域，包括反射镜、透镜、滤波器、涂层和传感器等。

光学薄膜现实应用的原理1. 什么是光学薄膜？光学薄膜是由一层或多层非常薄的材料组成的，通常是在透明基底或衬底上制成的。

这些材料的厚度通常是几个波长的数量级，可以用于改变光的传播和反射行为。

2. 光学薄膜的基本原理光学薄膜的基本原理是利用材料的光学性质来控制光的传播和反射行为。

它可以通过改变薄膜的厚度、折射率和衬底的特性等方式来实现对光的精确控制。

以下是光学薄膜应用的原理的一些主要方面：2.1 反射光学薄膜可以用于改变光在边界上的反射行为。

通过选择适当的材料和薄膜厚度，可以使得光在某个特定波长范围内的反射率达到最大或最小值。

这一特性在反射镜、光学镜片等应用中得到了广泛应用。

2.2 透射光学薄膜可以通过控制透明材料和折射率的选择，使光线在薄膜上发生透射现象。

通过调整薄膜的设计，可以实现将特定波长的光线透射到衬底或其他介质中。

透射膜在光学滤波器、透射镜片等应用中具有重要作用。

2.3 干涉光学薄膜中的多层结构可以形成干涉效应，从而在特定波长下增强或抵消光的干涉。

这一原理可应用于光学薄膜滤波器、反射镜等器件中。

通过精确控制不同层的厚度和折射率，可以实现对特定波长的光的选择性增强或抑制。

2.4 折射率梯度光学薄膜可以通过改变材料的折射率梯度，改变光的传播速度和角度。

这在折射镜、透镜等光学器件中非常有用。

通过设计具有特定折射率剖面的多层结构，可以实现对光的精确聚焦和偏折。

3. 光学薄膜应用的实际案例光学薄膜的原理在现实生活中有许多应用。

以下是其中一些实际案例：3.1 光学镜片光学镜片是常见的光学薄膜制品之一。

它们通过在玻璃或其他透明基底上涂覆或堆叠一层或多层的光学薄膜来实现对光的控制。

光学镜片可以用于照相机、望远镜、显微镜等光学设备中，改善光的传播和成像品质。

3.2 光学滤波器光学滤波器是利用光学薄膜的干涉效应来选择性地增强或抑制特定波长光的器件。

它们广泛应用于光谱分析、成像系统、激光器等领域。

光学滤波器可以用于调整光的颜色、去除杂散光以及实现光学设备的防护与保护。
