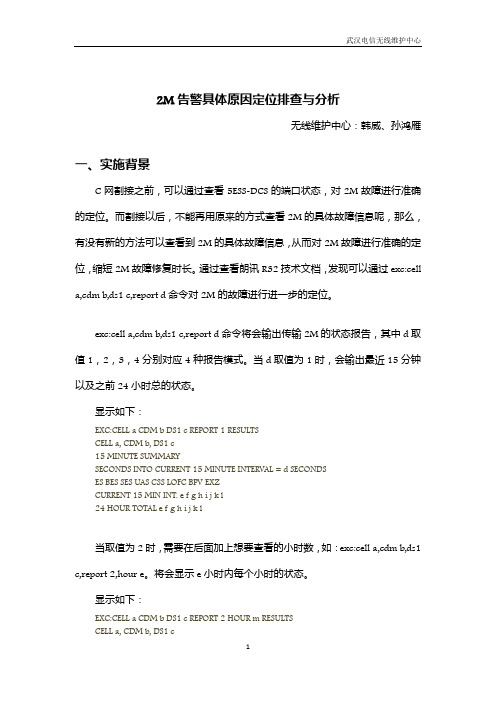

2M告警具体原因定位排查与分析无线维护中心：韩威、孙鸿雁一、实施背景C网割接之前，可以通过查看5ESS-DCS的端口状态，对2M故障进行准确的定位。
而割接以后，不能再用原来的方式查看2M的具体故障信息呢，那么，有没有新的方法可以查看到2M的具体故障信息，从而对2M故障进行准确的定位，缩短2M故障修复时长。
通过查看朗讯R32技术文档，发现可以通过exc:cell a,cdm b,ds1 c,report d命令对2M的故障进行进一步的定位。
exc:cell a,cdm b,ds1 c,report d命令将会输出传输2M的状态报告，其中d取值1，2，3，4分别对应4种报告模式。
当d取值为1时，会输出最近15分钟以及之前24小时总的状态。
显示如下：EXC:CELL a CDM b DS1 c REPORT 1 RESULTSCELL a, CDM b, DS1 c15 MINUTE SUMMARYSECONDS INTO CURRENT 15 MINUTE INTERVAL = d SECONDSES BES SES UAS CSS LOFC BPV EXZCURRENT 15 MIN INT. e f g h i j k l24 HOUR TOTAL e f g h i j k l当取值为2时，需要在后面加上想要查看的小时数，如：exc:cell a,cdm b,ds1 c,report 2,hour e。
将会显示e小时内每个小时的状态。
显示如下：EXC:CELL a CDM b DS1 c REPORT 2 HOUR m RESULTSCELL a, CDM b, DS1 c1 HOUR SUMMARY FOR m HOURS AGO IN 15 MINUTE INTERVALS SECONDS INTO CURRENT 15 MINUTE INTERVAL = d SECONDS ES BES SES UAS CSS LOFC BPV EXZCURRENT 15 MIN INT. e f g h i j k lINT (4(m-1) + 01) e f g h i j k lINT (4(m-1) + 02) e f g h i j k lINT (4(m-1) + 03) e f g h i j k lINT (4(m-1) + 04) e f g h i j k l24 HOUR TOTAL e f g h i j k l当取值为3时，会显示过去24小时内详细状态。
监控系统中的报警与告警系统设计监控系统在现代社会中起着至关重要的作用，它通过对各类设备、环境和系统进行实时监测，为我们提供了及时的信息反馈和预警。
其中，报警与告警系统是监控系统中的关键组成部分，它们能够在设备或系统发生异常时及时通知运维人员，并采取相应的措施，确保系统运行的可靠性和安全性。
本文将围绕监控系统中的报警与告警系统设计展开讨论，探究如何构建一个高效、可靠的系统。
一、报警与告警系统的定义与作用报警系统是指当监控系统检测到异常情况时，能够通过报警信号或者声音光线等手段向运维人员发出警报信息，提醒其关注、处理异常。
告警系统在获得参数变化后，通过数据分析和计算得出结论，然后向运维人员展示相关信息或提供建议。
报警与告警系统在监控系统中起到了至关重要的作用。
首先，它们能够及时反馈异常情况，为运维人员提供实时信息，让其能够快速发现问题并采取相应的措施；其次，它们能够帮助运维人员定位问题，提供详细的报告和分析，提高问题排查的效率；最后，通过对历史数据的存储和分析，报警与告警系统能够帮助企业进行风险评估和预测，为决策提供依据。
二、报警与告警系统的设计要素1. 数据采集与处理报警与告警系统的设计首先需要考虑数据采集与处理的问题。
通过合理的传感器布局和数据采集设备的选择，实时监测各类设备和系统的工作状态。
关键是要确保采集到的数据准确可靠，并能够有效地进行处理和分析。
2. 阈值设置合理的阈值设置是保证报警与告警系统性能的关键。
阈值过高可能导致漏报，阈值过低则容易产生误报。
应根据实际情况，结合历史数据和经验，设置适当的阈值，确保系统能够准确捕捉异常情况。
3. 报警与告警条件报警与告警条件的设置直接决定了系统能否及时反馈异常信息。
应根据监控目标和实际需求，定义合理的报警与告警条件。
同时，还应考虑到不同情况下的紧急程度，将报警与告警分级处理，确保运维人员能够根据不同的情况采取相应的措施。
4. 报警与告警通知方式报警与告警通知方式应根据实际情况灵活选择。
自动研判故障点的配电网智能告警建设实施案例摘要：随着配网智能开关覆盖率升高，运行过程产生海量的运行、异常和故障信号，这些信号缺乏统一的标准进行分类、分级。
当故障发生时，配网调度员需要对大量信号进行检索，提取故障信息，判断线路故障段。
本文重点介绍如何通过配网智能告警建设，将人工研判线路故障段转变为智能、自动生成故障信息。
关键词：智能开关；配网；智能告警；故障；跳闸随着我国社会各方面的快速发展，用电量逐年攀升，无论是政府、工业、商业以及居民等，对电能的质量、可靠性要求不断提高，其中供电可靠性、客户满意度也成为南方电网公司创世界一流企业的核心指标。
为了满足我国经济的快速增长，满足全社会对高质量电能的需求，不仅需要主网架的坚强完善，也需要配电网架的安全可靠。
硬件上通过配网主站建设、配网智能开关、智能开闭所投入等将原本盲调的配电网升级为可观、可测、可控的现代配电网，软件上通过运行电气量在配网开关保护、重合闸的配合运用，实现故障的自动隔离和非故障区段的快速复电，逐渐将现代配电网打造成能够满足人民对美好生活的用电需求的智能配电网。
本文将结合柳州供电局的实际情况，介绍本网区如何通过智能告警建设，将配网调度员在海量的配电运行信息中检索出异常、故障信息，并通过人工进行分析研判故障范围，再人工操作隔离故障、恢复非故障区段供电转变为系统智能执行的过程。
一、配网监控现状配网日常产生的信号大致分为三类：一类为正常运行时产生的遥测、遥信量，比如电压、电流、有功、无功、正常操作时的开关分合闸信息、正常操作时重合闸投退信息等，这些信息大约每５秒钟刷新一次并且上传到配网监控后台，由配网调度员进行监控，以判断设备的运行是否正常；第二类是异常信号，比如电压越限、过负荷告警、开关弹簧未储能等，这些信号在设备正常时不应该产生，发出这些信号时应予以关注，及时处置以免发展成电网故障；第三类是故障信号，比如事故总信号、保护动作信号、事故跳闸信号、小电流接地告警、低频低压减载动作、配网智能开关重合闸动作、正向闭锁、反向闭锁、零压闭锁信号、开关控制回路断线等，一旦线路发生故障、跳闸、接地、断线等，通常伴随着这些信号的产生以及电气量的突变，配网调度员需要特别予以关注这些信号，这些信号一旦发出，调度员需要５分钟内做出反应和判断故障是否发生，是否有用户停电以及迅速将故障信息传递给配电抢修人员，以迅速到达现场进行故障处置。
aiops 案例AIOps（人工智能运维）是将人工智能与运维领域相结合的一种全新技术。
它通过机器学习和自动化技术来改善运维过程，并提高系统性能、稳定性和可靠性。
下面将通过两个具体案例来介绍AIOps的应用及相关参考内容。
案例一：故障预测与自动修复在过去的运维工作中，故障修复通常是由人员手动识别问题并采取相应措施来解决。
这种方式不仅耗时耗力，而且容易出现误判和延误。
AIOps可以通过收集、分析和处理大量的运维数据，实现故障的预测和自动修复。
首先，AIOps可以通过异常检测算法来分析历史运维数据，并发现与正常情况有所不同的模式。
通过对这些异常进行分类和分析，AIOps可以预测出潜在的故障发生。
其次，AIOps可以结合机器学习技术，实现自动修复。
当发生故障时，AIOps可以根据预设的规则和模型，自动识别问题，并采取相应措施来解决。
例如，当发现某个服务异常时，AIOps可以自动重启服务或者迁移服务到其他节点，以保证系统的正常运行。
参考内容：1. 《AI in Operations: AIOps and the Evolution of IT Operations Management》（作者：Jason Bloomberg）：该书介绍了AIOps的概念、研究进展和应用案例，对运维领域中的故障预测和自动修复有详细的讲解。
2. 《AIOps Platform Architecture for Automating IT Operations》（作者：Boris Shapira等）：该论文从系统架构的角度出发，介绍了如何构建一个支持故障预测和自动修复的AIOps平台。
论文中提供了详细的技术细节和实现方法。
3. 《AI-Powered IT Operations: Use Cases and Business Value》（作者：Cherifa Mansoura）：该文章从业务角度出发，介绍了AIOps在提高运维效率、降低故障率、优化用户体验等方面的应用案例。
LTE eNodeB-FDD基站S1断链告警故障分析和处理案例问题描述（故障现象）某局LTE网管上新出现十几个基站有S1断链的告警，查看告警信息时发现，基站配置的两个MME地址中有一个地址是不通的，基站能正常建链，但都出现到同一MME地址不通而告S1断链。
问题原因分析查看告警附加信息，发现基站配置的两个MME地址中有一个地址是不通的，只有一个地址通，基站能正常建链，但由于绝大部分其他基站到2个MME的地址都是通的，排除MME故障原因导致，检查告警基站的配置数据也没有发现问题，于是怀疑烽火IPRAN数据是否做了修改。
问题解决方案1、通过告警信息初步判断故障原因可能是基站配置数据有过修改、其中一套MME故障、IPRAN传输数据有改动。
2、通过查看全网基站告警排除MME故障原因导致，检查基站配置数据都正常。
3、基本定位为IPRAN传输数据修改导致，沟通烽火IPRAN人员了解到，他们在对应的B设备上把网关做了修改，让做数据的人员检查发现网关修改错误导致到一套MME的地址不通，从而导致我们基站上告S 1链路断的告警，烽火把对应网关修改后告警恢复。
总结及注意事项利用告警信息进行故障的初步定位，应用排除法逐一排查最终定位故障原因，沟通协调传输厂家完成故障处理。
LTE eNodeB-某地FDD基站搜星故障的分析处理问题描述（故障现象）某局FDD基站近期频繁出现“GNSS接收机搜星故障”告警，维护组立即进行深入分析。
时钟同步是为了让基站和网络中的其他设备的时钟频率或者时间差异保持在允许的范围内，避免传输系统中收发信号定时的不准确导致传输性能的恶化。
FDD基站同步是为了后续引起诸如eMBMS、eICIC、M BSFN等降低干扰的关键技术。
问题原因分析①由于开站后就出现故障，初步判断硬件问题，更换蘑菇头、跳线等，故障依旧。
②勘察现场，基站所处位置地理条件糟糕，位于两座山之间的山谷内。
③经一段时间观察，发现由于地理条件影响，该基站受环境影响格外明显，一旦出现大雾天气或者云雨遮挡，便会搜星失败。
网络安全中的告警事件关联分析技术研究的研究报告网络安全中的告警事件关联分析技术研究的研究报告概述网络安全是当今互联网时代中一个十分关键的领域，而网络攻击也成为了互联网时代中一个极其热门的话题。
为了保护网络安全，网络安全工作者们通常会在有告警事件的情况下，追踪攻击来源，分析攻击方式和攻击目的。
关联分析技术，是追踪告警事件过程中非常重要的一环，本文将对网络安全中的告警事件关联分析技术进行研究分析。
告警事件的分析实现在网络安全的实践中，告警事件是由安全设备或安全软件捕获的异常情况。
数据源种类繁多，产生告警消息的源头可以是操作系统、网络流量、日志、数据库等等。
告警事件通常较为简单，通常只需要人工分析即可得出结论，比如病毒入侵、端口扫描、登录失败等。
但是有时候，网络攻击人员会采用多种手段混淆攻击来源，制造安全设备和安全软件误判，导致告警事件的关联变得更加复杂。
从而使得原本简单的告警事件，变得十分复杂，追溯攻击过程十分困难。
这时候，就需要引入“告警事件关联分析技术”来协助完成分析任务。
告警事件关联分析技术告警事件关联分析技术是指：在网络安全领域中，通过对信息安全事件进行搜集、存储、处理、分析，从而研究异常事件的恶意行为和攻击者的攻击路线、行为习惯、目标等，最终通过分析、研究，建立异常行为的分析报告，提高网络安全防御能力的一种技术方法。
关联分析技术是利用数据挖掘和机器学习的方法，从大量信息安全事件处获取知识，识别相关规律，找出存在关联的真正威胁，进而快速响应和缩小安全威胁。
告警事件关联分析技术的优势告警事件关联分析技术因为有自动化的处理方式，可以减少人工处理量，省时省力，提高工作效率；同时，可以提供全面、准确的数据，避免了因人为因素造成的错误。
除此以外，告警事件关联分析技术还可以协助从大数据中提取特征信息，对网络安全事件进行大量的数据统计和分析，进一步指导相关人员制定网络安全策略和提供后续的修复建议。
结论通过本文研究可以发现，告警事件关联分析技术是网络安全领域中的一个非常重要的分析手段。
BTS故障案例分析案例1：TRX单板反复加载1．现象描述某地基站进行预调，先后有3个基站出现上电后TRX单板反复加载现象，现象具体表现：∙基站上电后TMU板启动、运行正常,全部TRX单板由初始状态(4个灯全亮)进入数据加载阶段(RCP/RDP灯0.25秒闪)∙接着TRX单板进入启动阶段(RCP/RDP灯快闪,FAIL灯间断闪)∙然后又回到初始状态,如此循环。
∙操作维护终端可看到TRX单板软件加载进度指示条反复出现，TRX无法正常工作。
2．告警信息:∙TRX主时钟告警∙TRX单板通信告警∙TRX时钟严重告警∙TRX处理器运行告警3．处理方法：（1）检查基站背面数据总线连线:∙从TMU的背板CMB板与数据总线连接插座处查起,直到TRX的背板TRB板与数据总线连接插座处∙接下来检查TRB板上的trx-ID拨码开关设置正常并且没有虚焊∙无数据及控制方面的告警,数据加载正常,可排除数据总线硬件方面的原因。
（2）检查基站时钟系统：∙检查时钟源，基站近端维护查看TMU板状态，重点看时钟模式：♦正常情况下，鉴相器读数与晶振DA值都应为1500左右♦无特殊情况下：设定工作模式和当前工作模式都为外时钟♦有条件测量TMU板的T13M输出的频率是否在正常范围内？∙检查背面时钟总线连线：♦检查TMU的背板CMB板与时钟总线连接插座及与TDU的连接♦检查TDU板工作状态：若TDU板上的绿色和红色指示灯同时亮，至少说明TDU加电正常♦查看TDU的拨码开关♦检查TDU板至各载频之间的时钟总线♦检查机柜时钟总线两端的时钟总线匹配头。
4．三基站处理过程：∙基站1：♦查看TMU单板信息：♣鉴相器读数：0♣晶振DA值：2048♣时钟模式：内时钟。
♦重新设置时钟工作模式：♣时钟模式：外时钟♣晶振DA值：1500♣鉴相器读数始终为0♦复位TMU♣故障不变♦判断TMU板时钟锁相环出了问题♣更换TMU板，故障排除∙基站2：♦判断TMU板无问题♦机柜顶部的时钟分配板TDU板上的两个指示灯都不亮♣ TDU板电源线插头松动♣重新连接后,故障排除。
