sabvoton控制器功能解释与参数设置范围

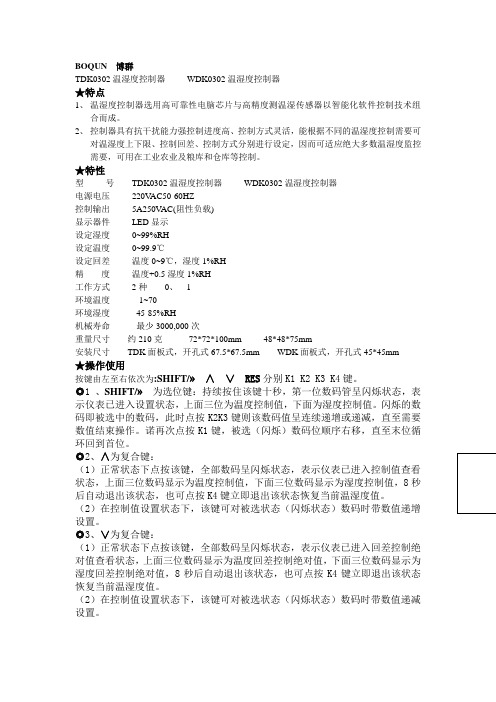

BOQUN 博群TDK0302温湿度控制器WDK0302温湿度控制器★特点1、温湿度控制器选用高可靠性电脑芯片与高精度测温湿传感器以智能化软件控制技术组合而成。

2、控制器具有抗干扰能力强控制进度高、控制方式灵活，能根据不同的温湿度控制需要可对温湿度上下限、控制回差、控制方式分别进行设定，因而可适应绝大多数温湿度监控需要，可用在工业农业及粮库和仓库等控制。

★特性型号TDK0302温湿度控制器WDK0302温湿度控制器电源电压220V AC50-60HZ控制输出5A250V AC(阻性负载)显示器件LED显示设定湿度0~99%RH设定温度0~99.9℃设定回差温度0~9℃，湿度1%RH精度温度+0.5湿度1%RH工作方式2种0、 1环境温度-1~70环境湿度45-85%RH机械寿命最少3000,000次重量尺寸约210克72*72*100mm 48*48*75mm安装尺寸TDK面板式，开孔式67.5*67.5mm WDK面板式，开孔式45*45mm★操作使用按键由左至右依次为:SHIFT/» ∧∨ RES分别K1 K2 K3 K4键。

◎1、SHIFT/»为选位键：持续按住该键十秒，第一位数码管呈闪烁状态，表示仪表已进入设置状态，上面三位为温度控制值，下面为湿度控制值。

闪烁的数码即被选中的数码，此时点按K2K3键则该数码值呈连续递增或递减，直至需要数值结束操作。

诺再次点按K1键，被选（闪烁）数码位顺序右移，直至末位循环回到首位。

◎2、∧为复合键：Array（1）正常状态下点按该键，全部数码呈闪烁状态，表示仪表已进入控制值查看状态，上面三位数码显示为温度控制值，下面三位数码显示为湿度控制值，8秒后自动退出该状态，也可点按K4键立即退出该状态恢复当前温湿度值。

（2）在控制值设置状态下，该键可对被选状态（闪烁状态）数码时带数值递增设置。

◎3、∨为复合键：（1）正常状态下点按该键，全部数码呈闪烁状态，表示仪表已进入回差控制绝对值查看状态，上面三位数码显示为温度回差控制绝对值，下面三位数码显示为湿度回差控制绝对值，8秒后自动退出该状态，也可点按K4键立即退出该状态恢复当前温湿度值。

TDSV系列数字式交流伺服驱动器使用说明书北京西贝通达科技有限公司V1.2 Build 1522010年09月目录1概要 (1)2安全、正确使用规定 (2)2.1一般说明 (2)2.2防止触电伤害注意事项 (2)2.3防止损伤及设备损坏注意事项 (2)2.4防止火灾注意事项 (3)2.5其他注意事项 (3)2.5.1环境要求 (3)2.5.2安装及连接 (3)2.5.3运行 (4)3型号名称及技术规格 (6)3.1驱动器型号名称 (6)3.2技术规格 (6)4安装 (8)5信号与连接 (9)5.1信号定义 (9)5.1.1主回路强电端子 (9)5.1.2编码器反馈插头--CN1 (11)5.1.3控制信号插头—CN2 (12)5.1.4通讯插头—CN3 (17)5.2典型外部连接 (18)5.2.1主电路强电连接 (18)5.2.2模拟速度控制信号连接 (19)5.2.3模拟力矩控制信号连接 (20)5.2.4通讯接口信号连接 (20)6参数说明 (21)6.1参数设定及调整方法 (21)6.2参数的初始调整 (21)6.2.1电机参数的调整 (21)6.2.2运行方式参数的调整 (21)6.2.3控制回路调节参数的调整 (22)6.2.4专用功能参数的调整 (22)6.2.5通讯控制参数的调整 (22)6.3参数说明 (23)6.3.1电机参数 (23)6.3.2运行方式设定参数 (24)6.3.3运行指令参数 (31)6.3.4控制调节器参数 (35)6.3.6监视参数 (44)6.3.7专用功能设定参数 (49)6.3.7.1定位功能设定参数 (49)6.3.7.2摆动及切换变速比功能设定参数 (53)6.3.7.3模拟量刚性攻丝功能设定参数 (55)6.3.7.4模拟量铰孔功能设定参数 (56)6.3.7.5脉冲位置控制功能（C轴功能）设定参数 (57)6.3.8通讯参数 (59)6.4参数总表 (60)7操作面板 (68)7.1概述 (68)7.1.1指示灯状态及功能 (68)7.1.2按键功能 (68)7.1.3上电初始状态 (69)7.2数码管显示模式 (69)7.2.1数码管主菜单显示模式 (69)7.2.2参数管理模式子菜单显示 (69)7.2.3监控模式子菜单显示 (69)7.2.4辅助功能模式子菜单显示 (70)7.3参数管理模式 (71)7.3.1读取参数值 (71)7.3.2修改参数值 (71)7.3.3快速切换参数号 (72)7.4监控模式 (72)7.4.1切换监控参数 (72)7.4.2显示监控参数值 (73)7.5辅助功能模式 (73)7.5.1试运行电机 (73)7.5.2报警追踪 (74)7.5.3密码权限 (75)8TMS-WIN监控软件 (77)8.1概述 (77)8.2状态监控界面 (77)8.2.1驱动器工作状态 (78)8.2.2驱动器实时数据 (78)8.2.3电机控制 (79)8.2.4工具栏及状态栏 (80)8.2.5考机功能 (80)8.3参数界面 (81)8.3.1参数浏览 (81)8.3.2参数修改 (81)8.3.4I/O端口调试 (83)8.4图形界面 (84)8.4.1数据采样 (84)8.4.2图形设置 (86)8.4.3数据测量 (87)8.5用户权限 (87)8.6软件菜单 (88)9常见报警及处理方法 (91)10维护与检修 (93)10.1维护及检修内容 (93)10.2易损件更换 (94)10.3存储 (94)TDSV系列交流伺服驱动器使用说明书1概要感谢您购买TDSV系列交流伺服驱动器产品。

VACON变频器参数说明VACON变频器是一种高性能的电机控制设备，常用于工业自动化和电动机驱动系统中。

它通过调整电源频率来控制电机速度，从而实现能耗降低、精确控制和过程优化等目标。

下面是对VACON变频器主要参数的详细说明。

1. 功率（Power）VACON变频器的功率参数用来表示其输出能力，通常以千瓦（kW）为单位。

常见的功率范围从几十瓦到几百千瓦不等，每个具体型号的变频器都有其标称功率。

在使用变频器时，应根据所需的电机负载功率来选择适当的变频器型号。

2. 输入电压和电流（Input Voltage and Current）VACON变频器的输入电压和电流参数用来表示其工作电源的特性。

一般来说，VACON变频器可以适应多种电源电压，如220V、380V、480V等。

输入电流则表示变频器的额定运行电流，它决定了变频器在工作时消耗的电力大小。

3. 频率范围（Frequency Range）VACON变频器的频率范围参数用来表示变频器可以输出的电源频率范围。

电机的转速与电源频率成正比，所以调整变频器的输出频率可以改变电机的转速。

频率范围通常从几赫兹到几百赫兹不等，具体取决于变频器的型号和规格。

4. 输出电流（Output Current）5. 效率（Efficiency）6. 控制方式（Control Mode）7. 过载能力（Overload Capacity）9. 保护功能（Protection Functions）10. 外形尺寸（Dimensions）总之，上述是对VACON变频器主要参数的一些说明。

这些参数能够帮助用户选择适当的变频器型号，并了解其性能和工作条件。

在实际应用中，还应根据具体需求和场景来选择适当的参数值。

SAMSON 3780说明书调节阀维护及操作规程DCS系统对调节阀的控制主要通过调节阀自身的电气阀门定位器完成。

我司生产线上的调节阀为德国SAMS ON调节阀，SAMSON调节阀采用智能数字阀门定位器（3780，HART协议数字通信），其控制精度高，运行稳定。

定位器的主要性能介绍如下：结构与工作原理HART电气定位器是为连接气动调节阀而设计的，它可确保阀杆位置（受控变量）与控制信号（参考变量）之间的对应关系。

它将控制装置 4至20mA的输出信号和调节调的行程相比较，并产生一个相应的压力信号作为输出变量。

为此，用户需要提供辅助气源压力1.4-6巴。

定位器辅助能源是由4到20mA参考变量信号提供。

定位器由一个感应，非接触或位移传感系统，一个由2／2-通开关阀组成的电控阀块以及一个电控单元组成。

电控单元包含两个用于处理控制算法及管理通讯的微控器.一旦实际阀门行程值（实际值）与参考变量（设定点）之间出现偏差，微控器就会产生一个二进制脉冲调制信号去控制两个 2／2通开关阀，且分别由一个指定的放大器来控制。

其中一个阀控制排气，另一个控制气源.气源阀（3）将供气（7气源压力1·46巴）送到执行器（填充）。

排气阀（将执行器排出空气流排放到大气中（排气）。

这些开关阀即可以有开关状态—一常开。

常闭—一也可产生可变宽度的单脉冲。

对于这两个受控＿阀门，阀林将会移动到与参考变连量相对应的位置。

如果没有系统偏差气源阀和排气阀都将关闭。

作为一个标准功能，定位器配有一个故障信息输出（根据DDN19Z34，NANUR标准的进制输出），用于向控制室发送故障信号。

成的激活位于定位器铰接盖上的写保护开关‘可防止设定被HART通讯修改。

作为对标准定位器型号的补充，有几个附加的选项用于扩展定位器功能。

带眼位开关的定位器为了在故障一安全电路中指示出阀门的最终位置，两个软件限位开关或两个接近开关被带强制排空功能的定位器一个控制定位器的6－24V电压信号，使得信压力施加到执行器。

伺服驱动器参数打开DriveTop软件之后出现下图画面选择“Online RS232 IndraDrive”串口以及波特率选择如下图参数设定首先进入“Operating mode selecting”菜单“Primary operation mode”一栏选择“velocity control”最后点击Next就可以进入以下参数设置画面MAD160-C-0150-SA-S2-K-G-0-35-N1发动机型号Temperature sensor:KTY842500Rpm需要设置Acceleration factor：1 需要设置Ramp 2pitch：150rad/s与Deceleration ramp2：150rad/s需要设置Limit values：10000和2500 与PI：46和6需设置Torque/force limit value positive:400% Torque/force limit value negative:-400% Torque/force peak limit :400%Bipolar torque/force limit value :400% 需设置Drive Halt acceleration bipolar:800rad/s Standstill window:5RpmResolution of encoder emulat :2048 Counts/RevMaker pulse offset:0 Counts Maker pulse distance:2048 Counts注：此软件为翻页就会保存修改数据,未提到的参数为默认制值PLC部分一、填空题1、说出下列指令的名称L D 逻辑取指令LDI 逻辑取反指令OUT 驱动线圈输出指令AND 单个常开触点的串联连接指令ANI 单个常闭触点的串联连接指令O R 单个常开触点的并联连接指令ORI 单个常闭触点的并联连接指令LDP 取脉冲上升沿指令LDF 取脉冲下降沿指令ANDP 与脉冲上升沿指令ANDF 与脉冲下降沿指令ORP 或脉冲上升沿指令ORF 或脉冲下降沿指令ORB 电路块的或操作指令ANB 电路块的与操作指令MPS 进栈指令MRD 读栈指令MPP 出栈指令M C 主控指令MCR 主控复位指令INV 取反指令SET 置位指令RST 复位指令PLS 输入信号上升沿产生微分输出指令PLF 输入信号下降沿产生微分输出指令NOP 空操作指令END 总程序结束指令RET 步进返回指令STL 步进梯形指令T O 从特殊功能模块写入指令FROM从特殊功能模块读出指令SFTR 位右移位指令SFTL 位左移位指令MOV 数据传送指令INC 加1指令DEC 减1指令CMP 比较指令ZCP 区间比较指令C J 条件跳转指令ZRST 区间复位指令ADD 二进制加法指令SUB 二进制减法指令精品好文档，推荐学习交流仅供学习与交流，如有侵权请联系网站删除 谢谢242、PLC 的输入/输出继电器采用 8 进制进行编号，其它所有软元件均采用 10 进制进行编号。

控制器参数设置的说明书使用工业自动化控制设备时，控制器的参数设置是非常重要的一个环节。

正确的参数设置能够确保设备的正常运行和最佳性能表现。

本说明书将介绍控制器参数设置的具体步骤和相关注意事项。

一、控制器参数设置前的准备在开始设置控制器参数之前，我们需要了解以下几点：1. 设备的具体型号、规格和功能特点。

2. 接口协议的类型和参数，例如MODBUS、CANopen等。

3. 控制器的操作方法和基本设置，例如语言、系统时间等。

在了解以上基本信息后，我们才能进行控制器参数设置的操作。

二、控制器参数设置步骤1. 打开控制器电源，按照说明书的要求连接各个部件，接好电缆线等。

2. 进入控制器参数设置界面，一般情况下，我们可以通过控制器屏幕上的“设置”按钮或者“功能”按钮进入。

3. 根据设备的实际情况和要求，进行控制器的参数设置。

具体设置项包括但不限于以下几个：a. 通讯协议：设置设备使用的通讯协议类型、串口号、波特率等。

b. 输入输出口：设置设备的输入输出口类型和数量。

例如数字输入、数字输出、模拟输入、模拟输出等。

c. 报警设置：设置设备报警功能的触发条件、报警方式、报警内容等。

4. 在设定完毕后，按照控制器说明书的要求保存设置。

5. 退出设置界面，设备即完成了参数设置。

三、控制器参数设置的注意事项1. 在进行参数设置之前，一定要仔细阅读控制器说明书，了解设备的功能特点和参数设置方法。

2. 在进行参数设置时，严格按照说明书的要求进行，确保参数设置正确。

3. 在保存参数设置时，要注意保存后的设置是否和实际要求相符，并仔细确认保存的位置和文件名。

4. 在进行参数设置时，要注意设备的工作环境和安全要求，确保操作过程中的人员和设备安全。

总之，控制器参数设置是一项非常重要的工作，需要我们仔细完成。

如果您在控制器参数设置过程中遇到任何问题，请仔细阅读说明书，或者联系设备厂家寻求技术支持。

我们相信，通过正确的控制器参数设置，您的设备一定能够实现良好的性能表现和工作效率。

西贝智能执行器调试说明MAXONIC 万讯自控 MAXONIC 万讯自控 MAXONIC 万讯自控智能SCHIEBEL调试操作说明智能SCHIEBEL是具有SMARTCON控制单元的智能型执行机构，它通过参数设置和内部程序控制，能有效增强控制的灵活性和舒适性，通过良好的人机界面交流，能最大限度发挥操作的简易性，它所具有的强大功能是其它执行机构所无法比拟的。

下面是对智能SCHIEBEL操作的简要介绍以及调试说明，供用户参考。

一、界面操作与LED提示灯介绍1. 界面与操作通过选择开关(红)可以选择三种不同的操作形式:OFF 停止L就地(LOCAL). 此时只有用操作开关才能操作执行机构动作.远程控制 (REMOTE). 此时执行机构的动作只接受系统来的信号，不受操作开关的就地控制，但可查阅菜单. 如果须手动操作执行机构，请勿必先将两开关放到中间位置～再压下手柄，转动手轮即可实现手动(手动时禁止将红色选择开关打到状态～执行机构在电动运行状态时禁止压手柄～)，如遇手柄压不下去，请先空转手轮再压手柄。

根据选择开关的位置,操作开关就能获得不同的功能:选择开关在“OFF”位置:操作开关被用来上、下翻动菜单,操作开关从中间旋向的方向,可用来观察数据记录状态(S项及H项) ,从中间旋向的方向可以观察参数菜单(P项)与您共享世界新技术成果 We build automation success in ChinaPage 1MAXONIC 万讯自控 MAXONIC 万讯自控 MAXONIC 万讯自控在菜单里,选择开关具有对实际输入的确认和取消的功能，选择开关15度的旋转可用来确认或取消参数项里的各种输入(如果要修改参数请注意将左下角的“edit”变为“save”才能修改，如果要确认参数请注意将“save”变为“edit”).如果在菜单中想快速返主界面，请将操作开关放到中间，选择开关打到L位置后即可。

选择开关在“REMOTE”位置这个状态是远程控制状态，通过操作开关只可观察不同的数据记录，不能进行参数的设定选择开关在“LOCAL”位置操作开关被用来控制执行机构,既可以将开关置于机械保持位置使执行机构做持续运动，也可以通过小幅偏转使执行机构点动,.点动时操作开关都能通过弹簧回到中间位置2. LED指示灯各指示灯不同状态所表示的含义名称颜色亮闪烁不亮L1 红开正在开启没到开位L2 绿关正在关闭没到关位L3 黄转矩正常转矩故障 ---------------L4 黄就绪报警故障二、参数菜单项说明在执行机构菜单中共有P项(组态参数)、S项(数据记录)和H项(历史记录)，P 项在后面调试说明和参数设置中将详细讲述。

ACE2 重要参数翻译8.7 交流控制器作为牵引的设置顺序当钥匙开关打开，如果没有报警或者错误提示，编程器会显示标准的ZAPI开机画面显示。

那控制器没有满足你的配置要求而配置，可以根据9.2章节的细节，，当改变任何控制器的配置以后，记得要反复开关钥匙开关（上电生效）。

可以根据下面的细节内容进行配置。

1、选择需要修改的选项，看8.4.1章节2、选择并设置电池电压，看8.4.1章节。

3、用手持编程器的TESTER 功能，来测试导线保证所有电线连接正确。

4、用手持编程器的加速器信号修正功能（PROGRAM V ACC）。

来采集加速器信号。

操作步骤细节在9.4章节。

5、设置MAXIMUM CURRENT 最大电流值，使用表格在8.5.1章节6、根据车辆设置加速延时，并从两个方向对次参数进行测试。

ACCELER DELAY 加速延迟、DECELER SELAY 减速延迟7、设置FREQUENCY CREEP，从0.3HZ开始设置，加速器微动开关开始闭合，车辆应能刚好启动，据此相应的增加爬行频率的大小HZ。

8、设置速度降低（SPEED REDUCTIONS）。

调整CUTBACK SPEED ，通过加速器踏板完全踩到底，检查性能。

如果是叉车，核对负载和无负载情况下检查加速器的性能。

9、释放制动（RELEASE BRAKING），将车辆开到全速，释放加速器踏板，调整参数到满足制动要求，如果设备是叉车，核对负载和无负载情况下的性能表现。

10、反接制动（INVERSION BRAKING），将车辆设备开到全速的25%，同时接反向开关，设置制动软水平，检查这时制动强度是否符合要求，若符合将车辆开到全速再调。

无负载全速的条件下的测试，应该是非常具有代表性的。

11、踏板制动（DECELERATION BRAKING ），操作设备到全速，再释放加速器到50%，幅度达到，调整参数到你的要求，12、PEDAL BRAKING ，，操作设备到全速，释放加速器，踩下制动踏板，根据性能需求设置刹车参数，13、SPEED LIMIT BRAKING，操作设备到全速，关闭减速开关。

山洋R2系列伺服参数设置一、按键说明：MODE（模式键）：按一次，模式变换一个；（上键）：在当前光标位置时，按一次数据增加1；（下键盘）：在当前光标位置时，按一次数据减1；修改用户参数：WR/ （确认键/光标键）：选择光标位置，确认当前模式并进入当前模式的编辑画面，保存数据时，按一秒钟以上。

二、修改用户参数：1、按“MODE”键，选择“Gr000”;2、用光标键选择需要修改的参数；3、用上键或下键修改数字；4、选好参数组后，按确认键进入参数编辑画面；5、用光标键“上键或下键”修改参数后，按确认键，待光标不闪电式时参数已保存；6、按“MODE”键退出编辑画面。

三、RS2系列的参数Gr 0.00 设为02 （手动增益模式）Gr 1.02 设为80 （KP1位置环增益值调整）Gr 1.12 设为100 （KVP1速度环增益值调整）Gr 1.13 设为20 （TVI1速度环积分时间常数值调整）Gr 1.14 设为100 （JRA T1负载惯量百分比值调整）Gr 8.00 设为00 （CMDPOL电机旋转方向调整，07为反方向）Gr 8.10 设为00（正反转脉冲），02为脉冲+方向（PMOD位置指令方式选择）Gr 8.12 设为00-07 （位置指令脉冲数字滤波器调整，R电机请设为07）Gr 8.13 设为电子齿轮的分子Gr 8.14设为电子齿轮的分母Gr 8.29设为速度控制模式下电压/转速设定，一般设为200rpm / VGr 9.00 设为0C（正传超程屏蔽）Gr 9.01 设为0A（反传超程屏蔽）Gr 9.05 设为01（SON内部使能）Gr C.04 设为2000/32768（电机转一圈驱动器反馈给上位电脑2000脉冲）Gr C.05 设为驱动器反馈编码器的A和Z相信号的极性Gr C.06 设为00（32768）；01（8192）（电机转一圈驱动器可以反馈给上位电脑的脉冲数）Gr C.08 设为01（针对R系列电机）四、系统参数SY01 设为00为3相200V，01为单相200V。

台达伺服参数设定一、伺服控制器的功能特点台达伺服控制器具有以下主要功能特点：1.高速控制：台达伺服控制器采用先进的控制算法和高性能的硬件设计，能够实现高精度和高速度的运动控制。

2.多轴控制：台达伺服控制器支持多轴控制，可以同时控制多个伺服电机，适用于复杂的多轴运动控制系统。

3.丰富的输入输出接口：台达伺服控制器提供了多种数字输入输出接口，可以方便地与其他设备进行连接和通信，实现复杂的控制和调试。

4.多种运动模式：台达伺服控制器支持多种运动模式，如位置模式、速度模式和力模式等，可以根据具体应用需求选择合适的运动模式。

二、参数设定的基本原则在设定台达伺服参数时，需要遵循以下基本原则：1.确定应用需求：首先需要明确具体的应用需求，包括运动方式、速度要求、负载特性等，以便对参数进行合理的设定。

2.尽量使用默认值：对于大多数应用来说，可以直接使用台达伺服控制器的默认参数值，不需要进行过多的调整。

3.依次进行调整：如果发现默认参数不能满足需求，可以逐个调整各项参数，一次调整一个参数，并进行测试和评估，以避免调整过多参数导致控制系统失稳。

4.注意相互影响：在设定参数时要注意各个参数之间的相互影响，尽量保持参数之间的协调一致，不要出现冲突和失衡。

三、具体的参数设置参数设置可以按照以下几个方面进行：1.零位校准：首先需要进行零位校准，即将伺服电机的初始位置设定为零点。

可以通过执行零位校准指令或者按下相应按钮进行操作。

2.运动参数设置：运动参数设置包括速度、加速度、减速度等参数的设定。

根据具体的应用需求，可以逐个调整这些参数，以达到最佳的运动效果和性能。

3.反馈控制参数设置：反馈控制参数设置包括位置环、速度环和电流环等参数的设定。

这些参数直接影响伺服电机的控制精度和稳定性，需要根据具体应用的需求进行调整。

4.输入输出接口设置：根据具体的应用需求，可以设置伺服控制器的输入输出接口，实现与其他设备的连接和通信，以满足复杂的控制要求。

斯派莎克定位器sp250说明书
根据执行器动作方式（正作用或反作用）确认量程调节器的位置是否正确。

连接所有空气配管，参考图8的电路连接。

接通气源，提供4mA输入信号。

向顺时针或逆时针方向旋转零点调节器旋钮调整零点。

提供20mA输入信号，确认调节阀的行程。

如果行程不到100%，向顺时针或逆时针方向旋转量程调节器旋钮，直至达到100%为止。

再次提供4mA输入信号。

调整零点调节器旋钮直至达到零点。

重复④到⑥的过程，直到零点与量程正确。

如果调节阀的行程完全达到0%与100%，则对8、12、16mA的设定各自自动正确。

先导阀座调节器？
先导阀上面的阀座调节器（灵敏度调节器旋钮〉用于调整双作用执行器的定位器的灵敏度。

一般没必要调整自动/手动动作使用外部空气过滤调压器的手动操作时，把先导阀上面的AUTO/MANUAL旋钮向M方向旋转。

4~20mA输入信号被旁通。

注意：务必确认电气信号是否在手册和样本中标明的参数范围内。

否则，可能引起产品的电子元件或限位开关。

变送器的误动作或故障。

萨博沃顿正弦波大功率控制器功能解释一、输入输出项设置母线限流值调节：额定母线电流就是控制器的最大限流值，例如SVMC72150型号控制器最大限流值就是150A，指的是电池最大可输入给控制器150A的电流，当然必须电池容量能满足条件的情况下；母线电流影响爬坡时扭矩，控制器没有BOOST或者三档功能时，最大母线电流无效，最大母线电流只在有BOOST或者三档功能时有效。

控制器没有三档或者BOOST功能时，额定母线电流值为最大限流值；限流50A控制器，额定母线电流设置范围20~50A; 限流80A控制器，额定母线电流设置范围20~80A;限流100A控制器，额定母线电流设置范围30~100A; 限流150A控制器，额定母线电流设置范围50~150A;控制器有三档或BOOST功能时，最大母线电流值为最大限流值；限流50A控制器，额定母线电流设置20A，最大母线电流设置为50A，最大母线电流值比额定母线电流值高30A比较合适；限流80A控制器，额定母线电流设置40A，最大母线电流设置为80A，最大母线电流值比额定母线电流值高40A比较合适；限流100A控制器，额定母线电流设置50A，最大母线电流设置为100A，最大母线电流值比额定母线电流值高50A比较合适；限流150A控制器，额定母线电流设置80A，最大母线电流设置为150A，最大母线电流值比额定母线电流值高70A比较合适；相电流值调节：额定相电流是指控制器可持续输出的电流，可持续输出3分钟，持续输出超出3分钟控制器发出过载保护指令，控制器停止输出，需关闭电源重启解除故障，额定相电流一般设置到最大工作相电流的1／2最大工作相电流是指控制器短时可输出的最大电流可持续工作60秒，持续输出超出60秒控制器发出堵转保护指令，控制器停止输出，需关闭电源重启解除故障，转把最大位置对应最大工作相电流。

即控制器的最大输出扭矩。

最大工作相电流影响起步加速感和爬坡时扭矩；各型号的控制器最大相电流的设置推荐如下：限流30~50A控制器，额定相电流设置范围50~90A；最大工作相电流设置范围90~150A；过流保护相电流180A。

凌博控制器参数设置u2
凌博控制器是一种常用的工业控制设备，用于控制和监测机器和设备的运行状态。

在使用凌博控制器之前，需要进行参数设置，以确保其能够正常运行并满足具体的应用要求。

首先，凌博控制器的参数设置需要根据具体的机器或设备的特性和要求进行调整。

例如，如果是用于驱动电机的控制器，需要设置电机的额定功率、额定转速、额定电流等参数。

这些参数的设置将直接影响到电机的运行效果和性能。

其次，凌博控制器的参数设置还需要考虑到环境因素。

例如，如果工作环境温度较高，需要设置控制器的过热保护参数，以防止控制器过热而损坏。

同样，如果工作环境存在较强的电磁干扰，还需要设置控制器的抗干扰参数，以确保其正常运行。

此外，凌博控制器的参数设置还可以根据具体的应用需求进行拓展。

例如，可以设置控制器的通信参数，以便与其他设备进行数据交换和远程监控。

还可以设置控制器的报警参数，以便及时发现设备故障并采取相应的措施。

总之，凌博控制器的参数设置是确保其正常运行和满足应用要求的重要步骤。

通过合理设置参数，可以提高控制器的性能和可靠性，同时
也能够适应不同的应用场景和工作环境。

凌博控制器的参数设置需要根据具体情况进行调整，以确保其能够发挥最佳的控制效果。

高诺斯SA20控制器说明书
1、高诺斯SA20控制器是电子计量产品，其使用寿命为五年，每年需进行周期检验。

2、本高诺斯SA20控制器只能按照本公司规定的目的和方法使用。

未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。

3、使用前请您详细阅读该说明书。

设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接;安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理;使用人员请重点参阅基本操作及异常现象处理。

4、每台高诺斯SA20控制器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。

5、高诺斯SA20控制器在运输时应采用原包装，以免造成机械损坏。

6、高诺斯SA20控制器不使用时，请进行防潮处理。

7、高诺斯SA20控制器使用时应注意电源等级(无特殊说明时，一般为AC220V)。

8、当您准备使用高诺斯SA20控制器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给高诺斯SA20控制器送电!
9、为保证高诺斯SA20控制器输入信号质量，高诺斯SA20控制器正常运行前务必拧紧传感器插头。

10、在干式变压器进行耐压测试前，必须将传感器插头与高诺斯SA20控制器分离，以避免高诺斯SA20控制器被损坏。

11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏Pt100传感器。

12、避免在含有二氧化硫(SO2)或其他腐蚀性气体的环境中使用本高诺斯SA20控制器，否则会使继电器的触点失效。

百特智能数显表说明书工作状态下按SET显示LOCY→按SET输入密码18→按SET显示RAN9→按SET通过△▽选择分度号→按SET显示Poin设置小数点→按SET显示r9.00设置量程下限→按SET显示r9.FS设置量程上限工作状态下按SET→通过△▽选择COrr按SET显示old.1→按SET通过△▽修正温度值参数设定说明：Locy：菜单上锁操作入口；按SET键确认；按△▽键退出；开锁密码为18Ran9.:分度号和量程设置入口；按SET键确认；按△▽键退出010/…/y：分度号设置；按△▽键设置；按SET确认PoIn:小数点位置设置；按△▽键设置；按SET确认R9.00:量程零点设置；按△▽键设置；按SET确认R9.FS：量程满度设置；按△▽键设置；按SET确认Corr：量程迁移和滤波时间设置菜单入口；按SET键确认；按△▽键取消Old.1：修正温度值；按△▽键设置；按SET确认按键说明：△：变更参数设定时，用于增加数值SET：参数设定确认键▽：变更参数设定时，用于减少数值常见故障处理：仪表通电不亮：供电电源未接入，正确接入仪表电源;接触不良，取出表芯确认弹片接触是否良好。

LED屏显示:broy分度号选择错，选择与输入信号相符的分度号；输入信号太大，调节与输入信号保证在仪表范围内；信号短线，正确接入信号线。

H.oFL.分度号选择错，选择与输入信号相符的分度号；输入信号太大，调节与输入信号保证在仪表范围内；仪表标定错误，选择正确标定信号重新标定。

L.Ofl.:选择与输入信号相符的分度号；输入信号太小，调节与输入信号保证在仪表范围内；仪表标定错误，选择正确标定信号重新标定昌辉SWP系列智能仪表说明书控制方式：1、正确的接线仪表卡入表盘后，请参照仪表随机接线图接妥输入、输入及电源线，并请确认无误。

2、仪表的上电本仪表与电源开关，接入电源即进入工作状态。

3、仪表设备号及版本号的显示仪表在投入电源后，可立即确认仪表设备号及版本号。
