CUGB-SOPC常用外围器件连线图
注意事项：
1、特别注意：在做Quartus II工程时必须将未分配的管脚置为三态输入。

Quartus II --> Assignments --> Device… --> Device --> Device & Pin Options…--> Unused Pins --> Reserve all unused pins : AS input tri-stated。

2、按键S1—S8与LED指示灯LED1—LED8
3、系统复位与系统时钟（50MHz ）
4、蜂鸣器
5、7段数码管
6、
7、
8、对EP3C25-B型电路板的LED与按键测试程序如下：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
entity KEY_LED_SEG_BEEP is
port (
-- inputs:
signal key : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
signal clk : IN STD_LOGIC;
-- outputs:
signal speaker : OUT STD_LOGIC;
signal led_light_control : OUT STD_LOGIC;
signal led_light : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
signal seg_choose : OUT STD_LOGIC_VECTOR(3 DOWNTO 0) );
end entity KEY_LED_SEG_BEEP;
architecture test of KEY_LED_SEG_BEEP is
signal speaker_output : STD_LOGIC:='0';
signal key_input : STD_LOGIC_VECTOR(7 DOWNTO 0);
begin
PROCESS(clk)
V ARIABLE NUM1:integer range 0 to 65535;
begin
if rising_edge(clk) then
NUM1:=NUM1+1;
if NUM1=0 then
--led_light<="11111111";
case key_input is
--ABCDEFGH=64310572
when "11111110"=>led_light<="11100111";--1
when "11111101"=>led_light<="00101100";--2
when "11111011"=>led_light<="00100101";--3
when "11110111"=>led_light<="01000111";--4
when "11101111"=>led_light<="00010101";--5
when "11011111"=>led_light<="00010100";--6
when "10111111"=>led_light<="10100111";--7
when "01111111"=>led_light<="00000100";--8
when others =>led_light<="11111111";
end case;
end if;
if NUM1>0 and NUM1<42767 then
seg_choose<="1111";
end if;
if NUM1=42767 then
seg_choose<="0000";
end if;
if NUM1=50000 then
led_light<=key_input;
end if;
if NUM1>50000 and NUM1<60000 then
led_light_control<='1';
end if;
if NUM1=60000 then
led_light_control<='0';
end if;
end if;
end process;
process(clk)
V ARIABLE NUM2:integer range 0 to 16383; begin
if rising_edge(clk) then
NUM2:=NUM2+1;
if NUM2>=16383 then
NUM2:=0;
speaker_output<=not speaker_output;
if key_input/="11111111" then
speaker<=speaker_output;
else
speaker<='0';
end if;
end if;
end if;
end process;
key_input<=key;
end test;
管脚分配如下图：。

合集下载

集成电路常用器件版图 ppt课件

集成电路常用器件版图 ppt课件

因为MOS 管的宽长比比较大，版图采用了多 栅并联结构，源漏区的金属引线设计成叉指 状结构，电路中的NMOS 管和PMOS 管实际 是由多管并联构成，采用了共用源区和共用 漏区结构。
PPT课件
40
（1）反相输出 I/O PAD
考虑到电子迁移率比空穴约大2.5 倍，所以， PMOS 管的尺寸比NMOS 管大，这样可使倒 相器的输出波形对称。
PPT课件
16
5.2 电阻常见版图画法
PPT课件
17
5.2 电阻常见版图画法
PPT课件
18
5.2 电阻常见版图画法
PPT课件
19
5.2 电阻常见版图画法
对于无法使用串、并联关系来构建的电阻， 可以在单元电阻内部取部分进行构建。
图7.18的实现方式。
PPT课件
20
电阻匹配设计总结
（1）采用同一材料来制作匹配电阻
电容值。
做在场氧区，电容值较小。
PPT课件
24
5.3 电容版图设计
（4）MIM电容 金属层之间距离较大，因此电容较小。
减小电容面积、提高电容值：叠层金属电容 器，即将多层金属平板垂直的堆叠在一起， 将奇数层和偶数层金属分别连在一起，形成 两个梳状结构的交叉。图7.21
PIP和MIM电容由于下极板与衬底距离较远， 寄生电容较小，精度较好。
5.2 电阻常见版图画法
2、电阻的版图设计
（1）简单的电阻版图

电 电阻阻的 的阻 阻值 值=电R阻的WL方dd 块R■数×方块电阻。
这种阻值计算比较粗糙，没有计入接触孔电阻 和头区电阻。
PPT课件
12
5.2 电阻常见版图画法
（2）高阻值第精度电阻版图 对上拉电阻和下拉电阻：对电阻阻值以及匹
(整理)光耦内部结构图

(整理)光耦内部结构图

内部结构电路图型号-引脚功能说明脚位AQY210 4引脚位,单组AQY214 4引脚位,单组AQY210S 4引脚位,单组AQY214Sx 4引脚位,单组AQV210 6引脚位,单组器件AQV212 6引脚位,单组器件AQV215 6引脚位,单组器件AQV217 6引脚位,单组器件AQV214 6引脚位,单组器件AQV216 6引脚位,单组器件AQV414 6引脚位,单组器件HCPL2530 高速光耦8引脚位HCPL2531 高速光耦8引脚位HCPL4502 高速光耦8引脚位HCPL2503 高速光耦HCPL2533 高速光耦8引脚位HCPL2631 高速光耦8引脚位HCPL2730 高速光耦8引脚位HCPL2731 高速光耦8引脚位K1010 三极管输出4N25 三极管输出6引脚位,单组器件4N26 三极管输出6引脚位,单组器件4N27 三极管输出6引脚位,单组器件4N28 三极管输出6引脚位,单组器件4N29 达林顿管输出6引脚位,单组器件4N30 达林顿管输出6引脚位,单组器件4N31 达林顿管输出6引脚位,单组器件4N32 达林顿管输出6引脚位,单组器件4N33 达林顿管输出6引脚位,单组器件4N35 三极管输出6引脚位,单组器件4N36 三极管输出6引脚位,单组器件4N37 三极管输出6引脚位,单组器件4N38 三极管输出6引脚位,单组器件4N38A 三极管输出6引脚位,单组器件4N40 单向晶闸管输出6引脚位,单组器件6N135 高速光耦，高速光耦6N136 高速光耦6N137 逻辑高速输出TTL兼容6N138 高增益高速光耦6N139 高增益高速光耦CNX62A 三极管输出6引脚位,单组器件CNX82A 三极管输出6引脚位,单组器件CNX83A 三极管输出6引脚位,单组器件CNY17-1 三极管输出6引脚位,单组器件CNY17-2 三极管输出6引脚位,单组器件CNY17-3 三极管输出6引脚位,单组器件CNY17-4 三极管输出6引脚位,单组器件CNY17-5 三极管输出6引脚位,单组器件CNY17F-1 三极管输出6引脚位,单组器件CNY17F-2 三极管输出6引脚位,单组器件CNY17F-3 三极管输出6引脚位,单组器件CNY17F-4 三极管输出6引脚位,单组器件6 CNY30 单向晶闸管输出CNY34 单向晶闸管输出CNY35 交流输入型光耦三极管输出6引脚位,单组器件CNY75A 三极管输出6引脚位,单组器件CNY75B 三极管输出6引脚位,单组器件CNY75C 三极管输出6引脚位,单组器件CQY80 三极管输出6引脚位,单组器件H11A1 三极管输出6引脚位,单组器件H11A2 三极管输出6引脚位,单组器件H11A3 三极管输出6引脚位,单组器件H11A4 三极管输出6引脚位,单组器件H11A5 三极管输出6引脚位,单组器件H11AA2 交流输入型光耦三极管输出6引脚位,单组器件H11AA3 交流输入型光耦三极管输出6引脚位,单组器件H11AA4 交流输入型光耦三极管输出6引脚位,单组器件H11AV1 三极管输出6引脚位,单组器件H11AV2 三极管输出6引脚位,单组器件H11AV3 三极管输出6引脚位,单组器件H11B1 达林顿管输出6引脚位,单组器件H11B2 达林顿管输出6引脚位,单组器件H11B3 达林顿管输出6引脚位,单组器件H11C1 单向晶闸管输出6引脚位,单组器件H11C2 单向晶闸管输出6引脚位,单组器件H11C3 单向晶闸管输出6引脚位,单组器件H11C4 单向晶闸管输出6引脚位,单组器件H11C5 单向晶闸管输出6引脚位,单组器件H11C6 单向晶闸管输出6引脚位,单组器件H11D1 高耐压三极管输出6引脚位,单组器件H11D2 高耐压三极管输出6引脚位,单组器件H11D3 高耐压三极管输出6引脚位,单组器件H11D4 高耐压三极管输出6引脚位,单组器件H11F1 场效应管对称输出6引脚位,单组器件H11F2 场效应管对称输出6引脚位,单组器件H11F3 场效应管对称输出6引脚位,单组器件H11G3 达林顿管输出6引脚位,单组器件H11J1 双向可控硅非过零型光藕6引脚位,单组器件H11J2 双向可控硅非过零型光藕6引脚位,单组器件H11J3 双向可控硅非过零型光藕6引脚位,单组器件H11J4 双向可控硅非过零型光藕6引脚位,单组器件H11J5 双向可控硅非过零型光藕6引脚位,单组器件H11L1 施密特触发器输出H11L2 施密特触发器输出H11L3 施密特触发器输出H11L4 施密特触发器输出H24A1 三极管输出型光电藕合器件4引脚位,单组H24A2 三极管输出型光电藕合器件4引脚位,单组H24A3 三极管输出型光电藕合器件4引脚位,单组H24A4 三极管输出型光电藕合器件4引脚位,单组光藕型号引脚内部结构图IL1 三极管输出6引脚位,单组器件IL2 三极管输出6引脚位,单组器件IL5 三极管输出型6引脚位,单组器件IL74 三极管输出型6引脚位,单组器件ILD1 三极管输出8引脚位ILD2 三极管输出8引脚位ILD5 三极管输出8引脚位ILD74 三极管输出6，8，16引脚位,4组器件ILQ5 三极管输出16引脚位,4组器件ILQ74 三极管输出6引脚位,单组器件IS201 三极管输出型6引脚位,单组器件IS202 三极管输出型6引脚位,单组器件IS203 三极管输出型6引脚位,单组器件IS204 三极管输出型6引脚位,单组器件IS205 三极管输出6引脚位,单组器件IS205-1 三极管输出型光电藕合器件6引脚位,单组器件IS205-2 三极管输出型光电藕合器件6引脚位,单组器件IS206 三极管输出IS357 三极管输出IS4N45 高压达林顿管输出光电藕合器件IS4N46 高压达林顿管输出光电藕合器件IS6003 双向可控硅非过零型光藕6引脚位,单组器件IS6005 双向可控硅非过零型光藕6引脚位,单组器件IS6010 双向可控硅非过零型光藕6引脚位,单组器件IS6015 双向可控硅非过零型光藕6引脚位,单组器件IS6030 双向可控硅非过零型光藕6引脚位,单组器件IS6051IS607 双向可控硅非过零型光藕6引脚位,单组器件IS608 双向可控硅非过零型光藕6引脚位,单组器件IS609 施密特触发器输出IS610 场效应管对称输出6引脚位,单组器件IS611 场效应管对称输出6引脚位,单组器件IS7000 高压达林顿管输出光偶4引脚位,单组ISP321-1 三极管输出形式4引脚位,单组ISP321-2 三极管输出8引脚位ISP321-4 三极管输出16引脚位,4组器件ISP521-1 三极管输出形式4引脚位,单组ISP521-4 三极管输出16引脚位,4组器件ISP620-1 交流信号输入三极管输出4引脚位,单组ISP620-2 交流信号输入三极管输出8引脚位ISP621-1 三极管输出形式4引脚位,单组ISP621-2 三极管输出8引脚位ISP621-4 三极管输出16引脚位,4组器件ISP624-1 三极管输出形式4引脚位,单组ISP624-4 三极管输出16引脚位,4组器件ISP814 交流信号输入三极管输出4引脚位,单组ISP814-1 交流信号输入三极管输出4引脚位,单组ISP814-2 交流信号输入三极管输出4引脚位,单组ISP815 达林顿管输出4引脚位,单组ISP815-1 达林顿管输出4引脚位,单组ISP815-2 达林顿管输出4引脚位,单组ISP815-3 达林顿管输出4引脚位,单组ISP817 三极管输出形式4引脚位,单组ISP817-1 三极管输出4引脚位,单组ISP817-2 三极管输出 4 Pin4 PinISP817-3 三极管输出4引脚位,单组ISP824 交流信号输入三极管输出8引脚位ISP824-1 交流信号输入三极管输出8引脚位ISP824-2 交流信号输入三极管输出8引脚位ISP824-3 交流信号输入三极管输出8引脚位ISP825-3 达林顿管输出8引脚位ISP827 三极管输出8引脚位ISP827-1 三极管输出光电藕合器件8引脚位ISP844 交流输入型光耦三极管输出16引脚位,4组器件ISP847 三极管输出16引脚位,4组器件ISPD60 达林顿管输出6引脚位,单组器件ISPD61 达林顿管输出6引脚位,单组器件ISPD62 达林顿管输出6引脚位,单组器件ISPD63 达林顿管输出6引脚位,单组器件ISPD64 达林顿管输出6引脚位,单组器件ISPD65 达林顿管输出6引脚位,单组器件ISQ1 三极管输出6引脚位,单组器件ISQ201 三极管输出16引脚位,4组器件ISQ202 三极管输出16引脚位,4组器件ISQ203 三极管输出16引脚位,4组器件ISQ204 三极管输出16引脚位,4组器件ISQ5 三极管输出16引脚位,4组器件ISQ74 三极管输出16引脚位,4组器件MCS2400 单向晶闸管输出6引脚位,单组器件MCT2 三极管输出型6引脚位,单组器件MCT210 三极管输出型6引脚位,单组器件MCT2200 三极管输出型6引脚位,单组器件MCT2201 三极管输出型6引脚位,单组器件MCT2202 三极管输出型6引脚位,单组器件MCT270 三极管输出型6引脚位,单组器件MCT271 三极管输出型6引脚位,单组器件MCT272 三极管输出型6引脚位,单组器件MCT273 三极管输出型6引脚位,单组器件MCT274 三极管输出型6引脚位,单组器件MCT275 三极管输出型6引脚位,单组器件MCT276 三极管输出型6引脚位,单组器件MCT277 三极管输出型6引脚位,单组器件MCT2E 三极管输出型6引脚位,单组器件MCT6 三极管输出8引脚位MCT6 三极管输出8引脚位MCT61 三极管输出光电藕合器件8引脚位MCT62 三极管输出8引脚位MCT66 三极管输出8引脚位MOC3021 双向可控硅非过零型光藕6引脚位,单组器件MOC3022 双向可控硅非过零型光藕6引脚位,单组器件MOC3023 双向可控硅非过零型光藕6引脚位,单组器件MOC3030(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3031(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3032(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3033(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3040 双向晶闸管过零检测输出6引脚位,单组器件MOC3041(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3042(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3043(M) 双向晶闸管过零检测输出6引脚位,单组器件MOC3060 双向晶闸管过零检测输出6引脚位,单组器件MOC3061 双向晶闸管过零检测输出6引脚位,单组器件MOC3062 双向晶闸管过零检测输出6引脚位,单组器件MOC3063 双向晶闸管过零检测输出6引脚位,单组器件MOC3081 双向晶闸管过零检测输出6引脚位,单组器件MOC3082 双向晶闸管过零检测输出6引脚位,单组器件MOC3083 双向晶闸管过零检测输出6引脚位,单组器件MOC5007 施密特触发器输出MOC5008 施密特触发器输出MOC5009 施密特触发器输出MOC8020 达林顿管输出6引脚位,单组器件MOC8021 达林顿管输出6引脚位,单组器件MOC8030 达林顿管输出6引脚位,单组器件MOC8050 达林顿管输出6引脚位,单组器件MOC8100 三极管输出型6引脚位,单组器件MOC8101 三极管输出6引脚位,单组器件MOC8102 三极管输出6引脚位,单组器件MOC8103 三极管输出6引脚位,单组器件MOC8104 三极管输出6引脚位,单组器件MOC8105 三极管输出6引脚位,单组器件MOC8106 三极管输出6引脚位,单组器件MOC8107 三极管输出6引脚位,单组器件MOC8108 三极管输出6引脚位,单组器件MOC8111 三极管输出6引脚位,单组器件MOC8112 三极管输出6引脚位,单组器件MOC8113 三极管输出6引脚位,单组器件PS2501-1 三极管输出形式4引脚位,单组PS2501-4 三极管输出16引脚位,4组器件PS2502-1 达林顿管输出4引脚位,单组PS2502-2 达林顿管输出8引脚位PS2502-4 达林顿管输出16引脚位,4组器件PS2505-2 交流信号输入三极管输出8引脚位PS2505-4 交流输入型光耦三极管输出16引脚位,4组器件SFH600-0 三极管输出型6引脚位,单组器件SFH600-1 三极管输出型6引脚位,单组器件SFH600-2 三极管输出型6引脚位,单组器件SFH600-3 三极管输出型6引脚位,单组器件SFH600-4 三极管输出型6引脚位,单组器件SFH601-1 三极管输出型6引脚位,单组器件SFH601-2 三极管输出型6引脚位,单组器件SFH601-3 三极管输出型6引脚位,单组器件SFH601-4 三极管输出型6引脚位,单组器件SFH601-5 三极管输出型6引脚位,单组器件SFH609-1 三极管输出型6引脚位,单组器件SFH609-2 三极管输出型6引脚位,单组器件SFH609-3 三极管输出型6引脚位,单组器件SFH610-3 三极管输出形式4引脚位,单组SFH610-4 三极管输出形式4引脚位,单组SFH615A-1 三极管输出形式4引脚位,单组SFH615A-2 三极管输出形式4引脚位,单组SFH615A-3 三极管输出形式4引脚位,单组SFH615A-4 三极管输出形式4引脚位,单组SFH617A-1 三极管输出形式4引脚位,单组SFH617A-2 三极管输出形式4引脚位,单组SFH617A-3 三极管输出形式4引脚位,单组SFH617A-4 三极管输出形式4引脚位,单组SFH617G-1 三极管输出形式4引脚位,单组SFH617G-2 三极管输出形式4引脚位,单组SFH617G-3 三极管输出形式4引脚位,单组SFH617G-4 三极管输出形式4引脚位,单组SFH618-2 三极管输出形式4引脚位,单组SFH618-3 三极管输出形式4引脚位,单组SFH618-4 三极管输出形式4引脚位,单组SFH618A-2 三极管输出形式4引脚位,单组SFH618A-3 三极管输出形式4引脚位,单组SFH618A-4 三极管输出形式4引脚位,单组SFH620A-1 交流信号输入三极管输出4引脚位,单组管输出SFH628-4 交流信号输入三极管输出4引脚位,单组SFH6286-3 AC Input , Single 6引脚位,单组器件TIL111 三极管输出型6引脚位,单组器件TIL113 达林顿管输出6引脚位,单组器件TIL114 三极管输出型6引脚位,单组器件TIL116 三极管输出型6引脚位,单组器件TIL117 三极管输出型6引脚位,单组器件TIL119 达林顿管输出6引脚位,单组器件TIL191 三极管输出形式4引脚位,单组TIL191A 三极管输出形式4引脚位,单组TIL191B 三极管输出形式4引脚位,单组TIL192 三极管输出8引脚位TIL192A 三极管输出8引脚位TIL192B 三极管输出8引脚位TIL193A 三极管输出16引脚位,4组器件TIL193B 三极管输出16引脚位,4组器件TIL194 交流信号输入三极管输出TIL194A 交流信号输入三极管输出4引脚位,单组TIL194B 交流信号输入三极管输出4引脚位,单组TIL195 交流信号输入三极管输出TIL195A 交流信号输入三极管输出8引脚位TIL195B 交流信号输入三极管输出8引脚位TIL196 交流信号输入三极管输出TIL196A 交流信号输入三极管输出16引脚位,4组器件TIL196B 交流信号输入三极管输出16引脚位,4组器件TIL198 达林顿管输出8引脚位TIL198A 达林顿管输出8引脚位TIL198B 达林顿管输出8引脚位TIL199 达林顿管输出16引脚位,4组器件TIL199A 达林顿管输出16引脚位,4组器件TIL199B 达林顿管输出16引脚位,4组器件TLP321 三极管输出形式4引脚位,单组TLP321-4 三极管输出16引脚位,4组器件TLP421 三极管输出形式4引脚位,单组TLP521 三极管输出形式4引脚位,单组TLP521-2 三极管输出8引脚位TLP620 交流信号输入三极管输出4引脚位,单组TLP620-2 交流信号输入三极管输出8引脚位TLP620-4 交流输入型光耦三极管输出16引脚位,4组器件TLP621 三极管输出形式4引脚位,单组TLP621-4 三极管输出16引脚位,4组器件TLP624 三极管输出形式4引脚位,单组TLP624-2 三极管输出8引脚位TLP624-4 三极管输出16引脚位,4组器件TLP721件LTV702VD 三极管输出形式6引脚位,单组器件LTV817 三极管输出形式4引脚位,单组LTV817A 三极管输出形式4引脚位,单组LTV817B 三极管输出形式4引脚位,单组LTV817C 三极管输出形式4引脚位,单组LTV817D 三极管输出形式4引脚位,单组PC354 三极管输出4引脚位,单组PC355NT 三极管输出4引脚位,单组PC357 三极管输出 4 Pin4PC817PC1138PC849 三极管输出光电藕合器件16引脚位,4组器件PS2701-1 三极管输出4引脚位,单组PS2702-1 三极管输出4引脚位,单组PS2702-2 三极管输出8引脚位PS2702-4 三极管输出16引脚位,4组器件PC817 三极管输出光电藕合器4引脚位,单组件TLP121 三极管输出4引脚位,单组TLP126 三极管输出4引脚位,单组TLP181 三极管输出4引脚位,单组LAA110 8引脚位LBA110LBB110 8引脚位。

九个最有用的电源拓扑结构图

九个最有用的电源拓扑结构图

九个最有用的电源拓扑结构图2010-08-08 15:00现代电源设计大约开始于三十年前，只有少数的拓扑结构可以很好地服务于业界。

在80年代，对新的和领先的电源转换技术的研究创建了数以千计的可以加以使用的新型拓扑结构。

今天，主流行业已回到早期拓扑结构。

少数的相同的电路可以为大多数应用提供最佳解决方案。

在电源设计开始，有三种基本的转换器：降压式、升压式和降压-升压式。

早期分析论文仅覆盖了这些拓扑结构。

也有的转换器表现完全与这些基本拓扑结构一样。

它们被认为是降压式、升压式和降压-升压系列，电路中内建了隔离。

内建在降压式转换器系列是正激、双开关正激、半桥、全桥和推挽式。

升压有一种隔离型号，可以采用一个桥接或推挽式电路。

隔离降压-升压电路是著名的反激式转换器。

发明新的电源拓扑结构和研究其工作正成为有趣的研究工作。

这形成了过去的大部分研究，尤其在80年代期间。

一些新奇的电路发明出来，绞尽脑汁以全面了解它们的操作。

Caltech的论文提出了超过300个新的拓扑结构，使用了更多的开关和二极管。

有一段时间，似乎老的待机拓扑结构已处于被取代的危险之中。

对许多需要生产产品的设计人员来说，这是一个非常困惑的时间。

在阅读会议论文之后，工程师们很想尝试预示着上佳表现，但是却被证明很难投入生产的奇异新颖的拓扑结构。

因此，业界兜了一大圈又回到原处。

现在，几乎所有设计都依赖于原来的基本拓扑结构。

例外的是对某些非常高密度的应用，或者是不寻常的电压及功率范围，但是工作的工程师几乎总能用一组基本电路找到可做的工作。

这不是说行业没有进展。

行业有了长足的发展——恰恰不是通过使用根本不同的电路拓扑结构。

主要进展一直在正确的应用中明智地利用正确的电路，某些拓扑结构将电源分割成较小的若干块（如母板VRM和负载点转换器）、先进的封装、新的硅片器件，以及小心应用低损耗开关。

1. 降压式转换器降压式转换器是所有电源中最基本的。

它提供比输入更低的电压输出，可以用在不需要隔离的所有功率级别。

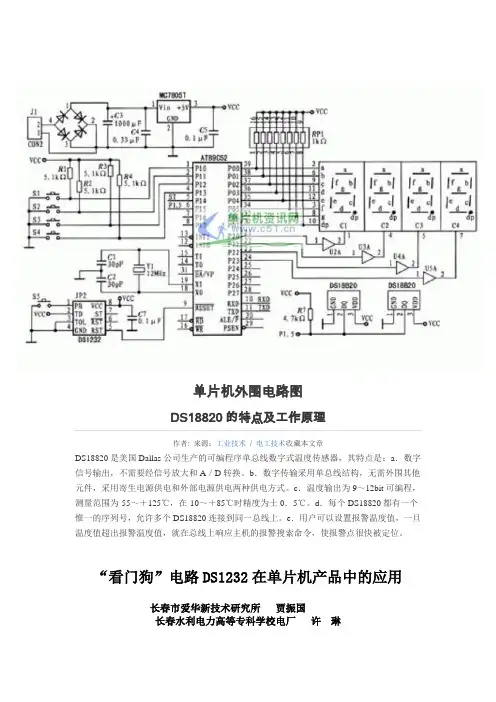

单片机外围电路图
