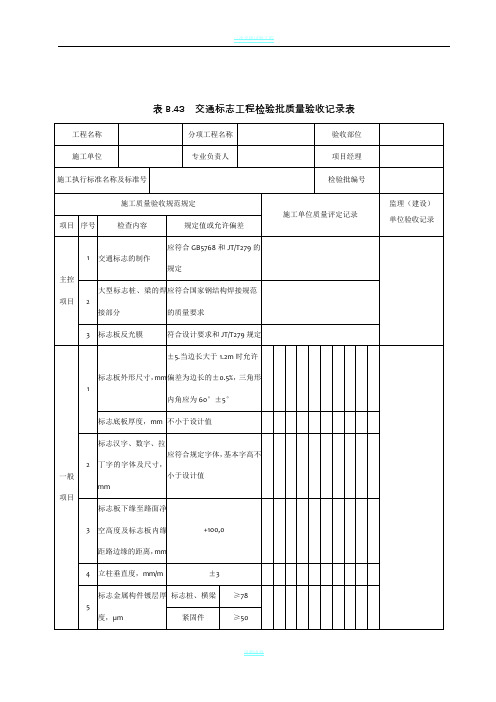

交通标志工程检验批质量验收记录表(可以直接使用，可编辑实用优秀文档，欢迎下载）表B.43交通标志工程检验批质量验收记录表2.7安全设施及交通标志施工2.7.1材料1．材料要求(1)立柱a.立柱所用的钢板、角钢及槽钢应符合招标文件技术规范标准。
凡钢管外径在152mm以下(含152mm)的立柱，采用普通碳素结构钢焊接钢管，并应符合《碳素结构钢》(GB／T7(X)-1988)的要求；凡钢管外径在152mm以上的立柱，采用一般常用热轧无缝钢管，并应符合《结构用无缝钢管》(GB／T8r62-1987)的规定。
b.所有标志柱应配有柱帽，柱帽可采用板厚为3rmn的钢板焊接或其它方法紧固在立柱上，或采用监理工程师批准的其他型式的柱帽。
(2)标志板(未粘贴反光膜)a．标志板应符合《公路交通标志板技术条件》(JT／T279-1995)的规定。
b．标志板采用铝合金板制造，应符合《铝及铝合金板材的尺寸及允许偏差》(GB／T3194-1998)和《铝及铝合金板材》(GB／T3880-1997)的规定；标志板背面的滑动槽钢和三角钢可采用铝合金挤压型材制成，并符合《工业用铝及铝合金热挤压型材》(GB／T6892-1986)的规定。
c.标志板面应无裂缝或其它表面缺陷；标志板边缘应整齐、光滑；标志板的外形尺寸偏差为±5mm，若外形尺寸大于1.2m2时，其偏差为其外形尺寸的±0.5％；标志板应平整，表面无明显皱纹、凹痕或变形，每平方米范围内的平整度公差不应大于1.Omm。
d．除尺寸大的指路标志外，所有标志板应由单块铝合金板或薄钢板加工制成，不允许拼接。
e．标志底板面应进行化学清洗和浸蚀或磨面处理，清除表面杂质。
当标志图案、字符是喷漆制作时，应先在标志底板面均匀涂一层磷化底漆。
f．标志板背面不应涂漆，但应采用适当的化学或物理方法，使其表面变成暗灰色和不反光。
标志板背面应无刻痕或其它缺陷。
(3)标志面标志面的逆反射材料有反光标志膜(反光膜)、反光涂料及反射器三类。
立柱安装检验批质量验收记录市政验•交-1一、适用范围本表适用于城市轨道交通交通工程立柱安装检验批质量检查。
二、表内填写提示交通工程立柱安装应符合如下规定：主控项目立柱构件的材料、规格、尺寸、安装方式及位置应符合设计要求。
检验数量：全部检查。
检验方法：观察及用尺测量，并查阅图纸。
立柱及悬臂、抱箍座、夹板等附件的防腐性能应符合设计要求和《高速公路交通工程钢构件防腐技术条件》 GB/T18226的相关规定。
检验数量：全部检查。
检验方法：检查产品合格证、出厂检测报告。
信号灯及视频监控杆保护接地电阻应不大于10Ω。
检验数量：全部检查。
检验方法：测量检查。
一般项目立柱安装稳固、杆体垂直，倾斜度不得超过5‰。
检验数量：全部检查。
检验方法：测量检查。
市政基础设施工程立柱安装检验批质量验收记录市政验•交-1标志标牌检验批质量验收记录市政验•交-2一、适用范围本表适用于城市轨道交通交通工程标志标牌装检验批质量检查。
二、表内填写提示交通工程标志标牌应符合如下规定：主控项目交通标线标志标牌的材质、规格、尺寸应符合设计要求。
检验数量：全部检查检验方法：检查产品合格证、出厂检测报告。
标志标牌的安装位置及高度应符合设计要求。
检验数量：全部检查。
检验方法：观察、测量检查。
一般项目标志标牌安装牢固、角度要求应符合设计要求。
检验数量：全部检查。
检验方法：观察、测量检查。
市政基础设施工程标志标牌检验批质量验收记录市政验•交-2标志标线检验批质量验收记录市政验•交-3一、适用范围本表适用于城市轨道交通交通工程标志标线装检验批质量检查。
二、表内填写提示交通工程标志标线应符合如下规定：主控项目路面标线的颜色、形状和设置位置应符合设计要求和现行国家标准《道路交通标志和标线》 GB 5768的相关规定。
检验数量：全部检查。
检验方法：观察、测量检查。
路面标线涂料应符合设计要求和现行国家标准《城市道路交通设施设计规范》GB 50688及行业标准《路面标线涂料》JT/T 280的相关规定。
