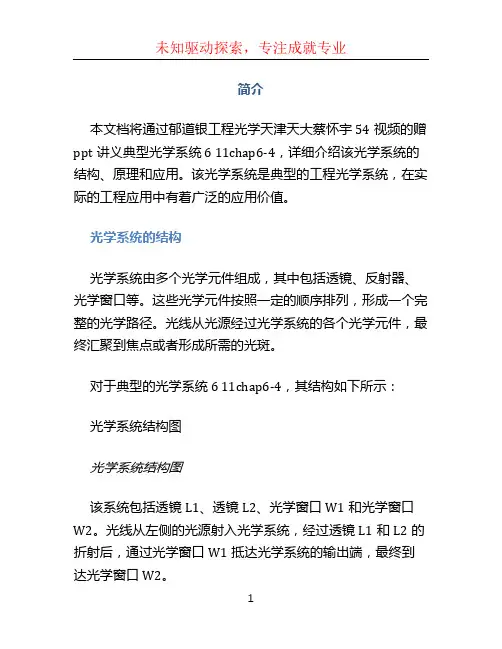

简介本文档将通过郁道银工程光学天津天大蔡怀宇54视频的赠ppt讲义典型光学系统6 11chap6-4，详细介绍该光学系统的结构、原理和应用。
该光学系统是典型的工程光学系统，在实际的工程应用中有着广泛的应用价值。
光学系统的结构光学系统由多个光学元件组成，其中包括透镜、反射器、光学窗口等。
这些光学元件按照一定的顺序排列，形成一个完整的光学路径。
光线从光源经过光学系统的各个光学元件，最终汇聚到焦点或者形成所需的光斑。
对于典型的光学系统6 11chap6-4，其结构如下所示：光学系统结构图光学系统结构图该系统包括透镜L1、透镜L2、光学窗口W1和光学窗口W2。
光线从左侧的光源射入光学系统，经过透镜L1和L2的折射后，通过光学窗口W1抵达光学系统的输出端，最终到达光学窗口W2。
光学系统的原理光学系统的原理主要通过光学元件对光进行折射、反射和衍射等处理来实现。
透镜是最常见的光学元件之一，其主要作用是通过折射来聚焦光线。
透镜的折射效果是根据菲涅尔公式和斯涅尔定律来计算的。
在光学系统6 11chap6-4中，透镜L1和L2起到了聚焦光线的作用。
透镜的焦距决定了光线经过透镜后的汇聚效果。
通过控制透镜L1和L2的参数，可以达到所需的光学效果。
另外，光学窗口W1和W2在光学系统中起到保护透镜和光学元件的作用。
它们通常由透明材料制成，具有较好的透光性能和物理强度。
光学系统的应用光学系统在工程领域中有着广泛的应用。
光学系统能够将光线聚焦到微小的光斑上，从而实现高分辨率成像。
这一特性使得光学系统在光学测量、成像、通信等领域中得到了广泛的应用。
在光学系统6 11chap6-4中，该系统可能用于实现光学测量或者成像。
通过调整透镜L1和L2的参数，可以实现对光线的精确聚焦，从而得到清晰的成像效果。
同时，在系统设计中，要考虑光学窗口W1和W2的选择，以保证光线的传输质量和系统的稳定性。
此外，光学系统还可以应用于激光器、放大器、扫描仪等光学设备中。
第三章1．人照镜子时，要想看到自己的全身，问镜子要多长？人离镜子的距离有没有关系？解：镜子的高度为1/2人身高，和前后距离无关。
2、有一双面镜系统，光线平行于其中一个平面镜入射，经两次反射后，出射光线与另一平面镜平行，问两平面镜的夹角为多少？解：OAM M //323211M M N M ⊥∴1''1I I -= 又2''2I I -=∴α同理：1''1I I -=α321M M M ∆中︒=-+-+180)()(1''12''2I I I I α ︒=∴60α答：α角等于60︒。
3、如图3-4所示，设平行光管物镜L 的焦距'f =1000mm ，顶杆离光轴的距离 a =10mm 。
如果推动顶杆使平面镜倾斜，物镜焦点F 的自准直象相对于F 产生了y =2mm 的位移，问平面镜的倾角为多少？顶杆的移动量为多少？解：θ'2f y = rad 001.0100022=⨯=θ Oθx=mm a x 01.0001.010=⨯=⨯=∴θ图3-44、一光学系统由一透镜和平面镜组成，如图3-29所示。
平面镜MM 与透镜光轴垂直交于D 点，透镜前方离平面镜600mm 有一物体AB ，经透镜和平面镜后，所成虚像''A ''B 至平面镜的距离为150mm,且像高为物高的一半，试分析透镜焦距的正负，确定透镜的位置和焦距，并画出光路图。
图3-29 习题4图解： 由于平面镜性质可得''B A 及其位置在平面镜前150mm 处''''B A 为虚像,''B A 为实像则211-=β21'1-==L L β450150600'=-=-L L解得 300-=L 150'=L又 '1L -L 1='1f mmf150'=∴答：透镜焦距为100mm 。
