(完整版)机械加工工艺及其毕业课程设计方案

第1章概述1.1 机械设计的过程、内容及机械原理课程设计的意义设计是创造性的建立满足功能要求的技术系统的活动过程。

机械设计的步骤和内容一般可分为四个阶段，即：产品规划阶段、方案设计阶段、详细设计阶段和改进设计阶段。

1. 产品规划阶段本阶段主要是通过市场调查了解市场需求，做出市场预测，对产品开发的可能性作综合研究并提出可行性报告，本阶段最终目的是确定任务并给出详细的设计任务书。

2. 方案设计阶段通过规划阶段明确了设计任务，确定了系统的功能。

当然能实现同一功能的系统可以有不同的工作原理，同一原理又可以有不同的运动方案。

通过功能分析并确定了工作原理的基础上进行工艺动作构思，初步拟定出从原动机经传动机构到执行机构的运动方案，并画出各执行构件动作相互协调配合的运动循环图，设计各执行机构，画出机构运动简图并作机构的运动学分析和动力学分析计算，这是机械产品方案设计阶段的主要内容。

3. 详细设计阶段该阶段是将机械运动简图具体化为机器及零部件的合理结构。

完成机械产品的总体设计、部件和零件设计，完成全部生产图纸并编制设计说明书等技术文件。

4. 改进设计阶段本阶段的主要任务是根据试验、使用、鉴定所暴露的问题，进一步做出相应的技术完善工作，以确保产品的设计质量。

设计是一个创新的过程，而在设计的四个阶段中，方案设计的创新及其优劣尤为重要，它对机械系统功能的实现、性能的好坏、经济性及其市场竞争力具有决定性的作用，直接关系到机械设计全局的成败，因此机械系统的方案设计在整个机械设计中占有极其重要的地位。

而《机械原理》课程的内容正是为方案设计提供了理论依据和基本方法，机械原理课程设计则是机械系统运动方案设计的一个综合训练。

机械原理课程设计是本科阶段的第一个课程设计，它对初步掌握机械系统的方案设计和了解机械设计的内容和方法具有重要意义。

1.2 课程设计的目的通过综合运用机械原理及相关课程所学内容，针对一个实际机械系统完成课程设计，达到以下目的：1. 巩固和加深对机械原理课程内容的理解；2. 初步掌握机械系统方案设计的方法并对机械设计的全过程有个初步了解；3. 培养学生分析问题和解决问题的能力，并对学生的创新意识和创新方法进行初步训练；4. 培养学生自学、查阅资料和独立工作的能力，同时培养学生的团队协作精神；5. 培养学生运用计算机技术解决实际工程的能力。

机加工课程设计一、课程目标知识目标：1. 学生能够理解并掌握机械加工的基本概念、分类及加工工艺。

2. 学生能够掌握机加工中常用的工具、量具和设备的使用方法。

3. 学生能够了解并描述机械加工中涉及的材料特性及其适用范围。

技能目标：1. 学生能够正确操作机床，完成简单的零件加工。

2. 学生能够运用测量工具，对加工零件进行精度检测。

3. 学生能够分析加工过程中出现的问题，并提出相应的解决方案。

情感态度价值观目标：1. 培养学生对机械加工的兴趣，激发其学习热情。

2. 培养学生严谨、细致的工作态度，提高其安全意识。

3. 培养学生的团队协作精神，使其学会分享、交流和合作。

课程性质：本课程为实践性课程，注重理论知识与实际操作相结合。

学生特点：学生具备一定的机械基础知识，具有较强的动手能力和探索精神。

教学要求：结合学生特点，注重启发式教学，引导学生主动参与，提高其分析问题和解决问题的能力。

将课程目标分解为具体的学习成果，以便在教学过程中进行有效评估。

二、教学内容本课程教学内容主要包括以下几部分：1. 机械加工基本概念：介绍机械加工的定义、分类及其在制造业中的应用。

2. 机床及其操作：讲解各类机床的结构、性能、工作原理，以及安全操作规程。

3. 常用工具和量具：介绍车刀、铣刀、钻头等常用工具的选用及使用方法，以及游标卡尺、千分尺等量具的测量原理。

4. 加工工艺：分析不同材料的加工特性，讲解加工过程中的工艺参数选择。

5. 零件加工：教授学生运用机床对轴类、齿轮类等典型零件进行加工。

6. 质量检测：介绍加工零件的精度检测方法，培养学生对加工质量的控制意识。

7. 故障分析与处理：分析加工过程中可能出现的故障，教授学生提出解决方案。

教学内容安排与进度：1. 第1-2课时：机械加工基本概念及机床介绍。

2. 第3-4课时：常用工具和量具的使用方法。

3. 第5-6课时：加工工艺分析及零件加工。

4. 第7-8课时：质量检测及故障分析与处理。

关于机械加工的课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。

知识目标要求学生掌握机械加工的基本概念、原理和工艺，了解不同机械加工方法的特点和应用。

技能目标要求学生能够运用所学知识分析和解决机械加工过程中的实际问题，具备一定的机械加工操作能力。

情感态度价值观目标要求学生培养对机械加工行业的兴趣和热情，增强对机械加工技术的认识和尊重。

通过本课程的学习，学生将能够理解机械加工的基本原理，掌握不同机械加工方法的应用，提高解决实际问题的能力。

同时，学生将培养对机械加工行业的兴趣和热情，形成对机械加工技术的积极态度和价值观。

二、教学内容本课程的教学内容主要包括机械加工的基本概念、原理和工艺。

首先，将介绍机械加工的定义和分类，使学生了解机械加工的概念和范围。

然后，将讲解不同机械加工方法的特点和应用，如铸造、锻造、焊接、切削等，使学生掌握各种加工方法的基本原理和操作步骤。

接下来，将介绍机械加工工艺的编制和执行，包括工艺流程的设计、工艺参数的选择和工艺质量的检验。

最后，将探讨机械加工过程中的质量控制和安全管理，使学生了解如何保证机械加工产品的质量和安全。

三、教学方法为了激发学生的学习兴趣和主动性，将采用多种教学方法进行教学。

首先，将运用讲授法向学生传授机械加工的基本知识和原理。

通过讲解和示例，使学生理解和掌握机械加工的概念和特点。

其次，将采用讨论法引导学生进行思考和交流。

通过小组讨论和课堂提问，鼓励学生提出问题、分享观点，培养学生的思维能力和团队合作精神。

此外，还将运用案例分析法和实验法进行教学。

通过分析实际案例和进行实验操作，使学生将理论知识应用到实际问题中，提高解决实际问题的能力。

四、教学资源为了支持教学内容和教学方法的实施，将选择和准备适当的教学资源。

教材将是主要的教学资源，将选用权威和实用的教材，如《机械加工工艺》等。

参考书也将作为辅助教学资源，提供更多的学习资料和参考信息。

机械加工教案是机械加工课程教学的重要组成部分，是指明课程目标，规划教学内容，设计教学活动和评价学生学习成效的重要文件。

机械加工教案的制定是一项复杂的过程，需要考虑多方面因素。

一、课程目标的制定机械加工教案的制定要确定课程目标，这是整个教学环节的核心。

课程目标可以体现教育和教学的价值观，是教学过程中的目标、方向和标准。

机械加工教学的目标一般包括以下几个方面：1.掌握机械加工的基本知识和技术。

这是机械加工教学的基本目标，学生需要学习各种加工工艺和技术，了解加工器具、数控机床操作等基本知识。

2.培养学生的动手能力和实践技能。

机械加工是一项实践性非常强的技术，需要学生具备特定的操作技能和实践经验。

3.培养学生的创新思维和解决问题的能力。

机械加工过程中需要学生对问题进行综合性思考和解决，这需要在教学过程中引导学生形成创新意识和解决问题的思维模式。

基于这些目标，教师可以制定相应的教学计划、教案和活动，有助于达到预期目标。

二、教学内容的选择教学内容是机械加工教案中另一个重要的组成部分，包括教学知识的组织和安排。

教学内容的选择应符合课程目标，教师应该根据学生的学习特点和实际情况，选择适合的内容和教学方法。

1.教学分层次。

机械加工的技术和知识门类繁多，教师需要将难度相同的知识放在同一层次进行教学。

2.教学内容有针对性。

教师要尽量将教学内容与实际生活和工作相结合，以便让学生更好地理解并记忆知识。

3.多样化的教学方法。

教师应灵活运用多种教学方法，提高学生的学习兴趣并增加教学效果。

三、活动设计的制定针对机械加工教育的特点，设计教学活动既要综合利用各种教学资源，又要体现活动本身的实践性和趣味性。

活动设计需要满足以下几个方面：1.活动需要适应课程目标。

教学活动应该紧密围绕机械加工的基本知识和技术，选取适宜的主题和内容。

2.活动需要有针对性。

活动设计应该考虑学生的不同特点和需求，以便在活动中满足不同层次的学生的需求。

3.活动需要实践性。

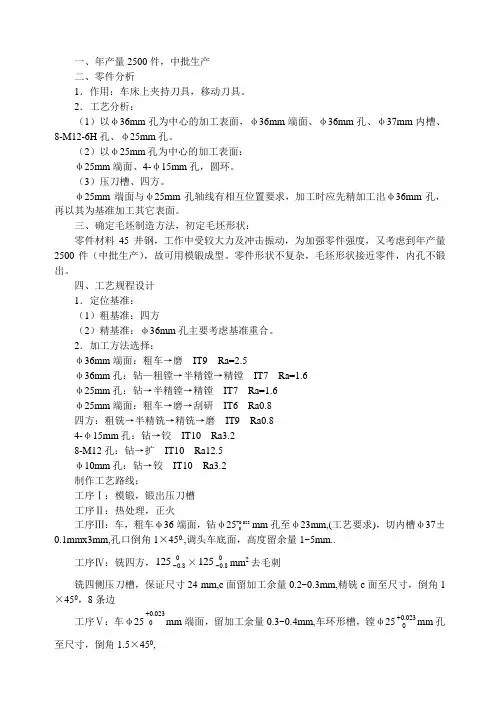

一、年产量2500件，中批生产 二、零件分析1．作用：车床上夹持刀具，移动刀具。

2．工艺分析：（1）以φ36mm 孔为中心的加工表面，φ36mm 端面、φ36mm 孔、φ37mm 内槽、8-M12-6H 孔、φ25mm 孔。

（2）以φ25mm 孔为中心的加工表面： φ25mm 端面、4-φ15mm 孔，圆环。

（3）压刀槽、四方。

φ25mm 端面与φ25mm 孔轴线有相互位置要求，加工时应先精加工出φ36mm 孔，再以其为基准加工其它表面。

三、确定毛坯制造方法，初定毛坯形状：零件材料45井钢，工作中受较大力及冲击振动，为加强零件强度，又考虑到年产量2500件（中批生产），故可用模锻成型。

零件形状不复杂，毛坯形状接近零件，内孔不锻出。

四、工艺规程设计 1．定位基准：（1）粗基准：四方（2）精基准：φ36mm 孔主要考虑基准重合。

2．加工方法选择：φ36mm 端面：粗车→磨 IT9 Ra=2.5φ36mm 孔：钻—粗镗→半精镗→精镗 IT7 Ra=1.6 φ25mm 孔：钻→半精镗→精镗 IT7 Ra=1.6 φ25mm 端面：粗车→磨→刮研 IT6 Ra0.8 四方：粗铣→半精铣→精铣→磨 IT9 Ra0.8 4-φ15mm 孔：钻→铰 IT10 Ra3.2 8-M12孔：钻→扩 IT10 Ra12.5 φ10mm 孔：钻→铰 IT10 Ra3.2 制作工艺路线；工序Ⅰ：模锻，锻出压刀槽工序Ⅱ：热处理，正火工序Ⅲ：车，粗车φ36端面，钻φ25+0.023 0mm 孔至φ23mm,(工艺要求)，切内槽φ37±0.1mmx3mm,孔口倒角1×450.,调头车底面，高度留余量1~5mm..工序Ⅳ：铣四方，08.0125-×08.0125-mm 2去毛刺铣四侧压刀槽，保证尺寸24 mm,c 面留加工余量0.2~0.3mm,精铣c 面至尺寸，倒角1×450，8条边工序Ⅴ：车φ25023.00+mm 端面，留加工余量0.3~0.4mm,车环形槽，镗φ25023.00+mm 孔至尺寸，倒角1.5×450,工序Ⅵ：钻，钻铰4—φ15+0.018mm 孔至尺寸，钻8—m6H 小径至φ10.1mm ，钻、铰φ10+0.030mm 至尺寸，扩M12—6H 螺纹孔的小径，孔口倒角1×450工序Ⅶ热处理攻M12—6H 螺纹。

机械加工工艺规程课程设计一、课程目标知识目标：1. 让学生掌握机械加工工艺规程的基本概念、分类及编制原则；2. 使学生了解并掌握各种常见机械加工方法的特点、适用范围及工艺参数；3. 引导学生了解机械加工工艺规程在机械制造过程中的重要作用。

技能目标：1. 培养学生运用所学知识，独立编制简单机械零件加工工艺规程的能力；2. 培养学生分析、解决机械加工过程中出现的问题的能力；3. 提高学生运用计算机软件进行机械加工工艺规程设计的能力。

情感态度价值观目标：1. 培养学生对机械加工工艺规程设计工作的兴趣，激发学生的学习热情；2. 培养学生严谨、细致的工作态度，强化质量意识；3. 增强学生的团队合作意识，提高沟通协调能力。

分析课程性质、学生特点和教学要求，本课程旨在通过理论教学与实践操作相结合，使学生在掌握基本知识的基础上，提高实际操作能力。

课程目标分解为具体学习成果，便于后续教学设计和评估。

在教学过程中，注重培养学生的实际操作能力、问题分析解决能力和团队协作能力，为我国机械制造业培养高素质的技术人才。

二、教学内容1. 机械加工工艺规程基本概念：包括工艺规程的定义、分类及编制原则；教材章节：第一章2. 常见机械加工方法及工艺参数：详细讲解车削、铣削、磨削、钻孔等加工方法的适用范围、工艺参数及其特点；教材章节：第二章3. 机械加工工艺规程编制：介绍工艺规程编制的步骤、方法及注意事项；教材章节：第三章4. 计算机辅助工艺规程设计：讲解计算机软件在工艺规程设计中的应用，如CAD/CAM技术；教材章节：第四章5. 机械加工工艺规程案例分析：分析典型零件加工工艺规程的编制过程，提高学生的实际操作能力；教材章节：第五章6. 实践操作：组织学生进行实际操作，编制简单零件的加工工艺规程，巩固所学知识；教材章节：第六章教学内容安排和进度：本课程共计6个章节，按照教学大纲，每章节分配适当课时，理论与实践相结合，保证学生充分理解和掌握所学知识。

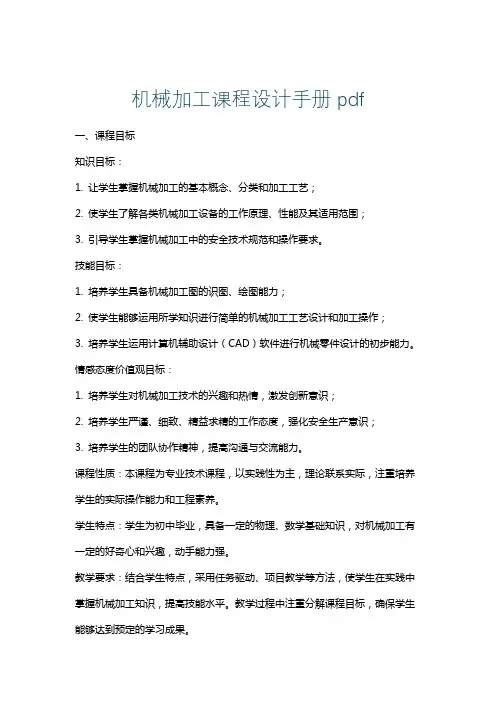

机械加工课程设计手册pdf一、课程目标知识目标：1. 让学生掌握机械加工的基本概念、分类和加工工艺；2. 使学生了解各类机械加工设备的工作原理、性能及其适用范围；3. 引导学生掌握机械加工中的安全技术规范和操作要求。

技能目标：1. 培养学生具备机械加工图的识图、绘图能力；2. 使学生能够运用所学知识进行简单的机械加工工艺设计和加工操作；3. 培养学生运用计算机辅助设计（CAD）软件进行机械零件设计的初步能力。

情感态度价值观目标：1. 培养学生对机械加工技术的兴趣和热情，激发创新意识；2. 培养学生严谨、细致、精益求精的工作态度，强化安全生产意识；3. 培养学生的团队协作精神，提高沟通与交流能力。

课程性质：本课程为专业技术课程，以实践性为主，理论联系实际，注重培养学生的实际操作能力和工程素养。

学生特点：学生为初中毕业，具备一定的物理、数学基础知识，对机械加工有一定的好奇心和兴趣，动手能力强。

教学要求：结合学生特点，采用任务驱动、项目教学等方法，使学生在实践中掌握机械加工知识，提高技能水平。

教学过程中注重分解课程目标，确保学生能够达到预定的学习成果。

二、教学内容1. 机械加工基本概念：包括机械加工的定义、分类及其在制造业中的应用。

教材章节：第一章 机械加工概述2. 机械加工工艺：介绍车削、铣削、磨削、钻孔等常见加工方法的工艺流程及其特点。

教材章节：第二章 常见机械加工工艺3. 机械加工设备：讲解各类机械加工设备（如车床、铣床、磨床等）的工作原理、性能及操作方法。

教材章节：第三章 机械加工设备4. 机械加工安全技术：包括机械加工过程中的安全操作规范、事故预防及应急处理措施。

教材章节：第四章 机械加工安全技术5. 机械加工图识读与绘制：培养学生识读和绘制机械加工图的能力，为实际加工操作提供指导。

教材章节：第五章 机械加工图的识读与绘制6. 计算机辅助设计（CAD）：介绍CAD软件在机械加工中的应用，培养学生运用CAD软件进行零件设计的初步能力。

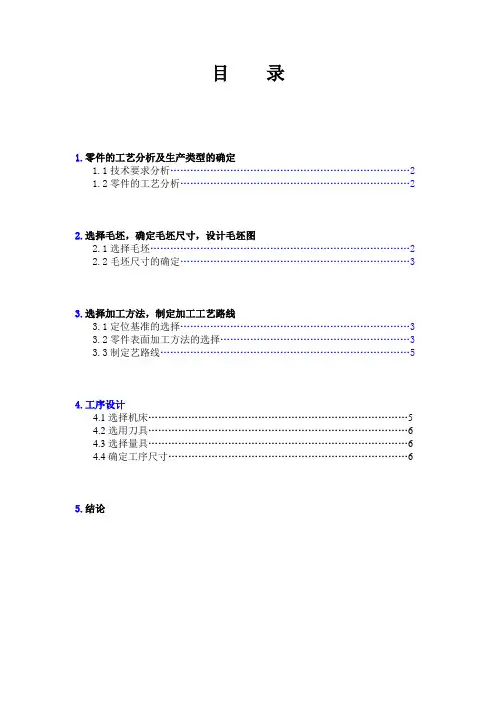

目录1.零件的工艺分析及生产类型的确定1.1技术要求分析 (2)1.2零件的工艺分析 (2)2.选择毛坯，确定毛坯尺寸，设计毛坯图2.1选择毛坯 (2)2.2毛坯尺寸的确定 (3)3.选择加工方法，制定加工工艺路线3.1定位基准的选择 (3)3.2零件表面加工方法的选择 (3)3.3制定艺路线 (5)4.工序设计4.1选择机床 (5)4.2选用刀具 (6)4.3选择量具 (6)4.4确定工序尺寸 (6)5.结论输出轴加工工艺及夹具设计1.零件的工艺分析及生产类型的确定1.1技术要求分析题目所给定的零件车床输出轴，其主要作用，一是传递转矩，使车床主轴获得旋转的动力；二是工作过程中经常承受载荷；三是支撑传动零部件。

零件的材料为45钢，是最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。

综合技术要求等文件，选用铸件。

1.2零件的工艺分析从材料上分析，零件的材料为45钢，是最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。

小型件宜采用调质处理，大型件宜采用正火处理。

其价格较便宜，经过调质或正火后可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，局部淬火后再回火，表面硬度可达52HRC-45HRC.从零件图上看，该零件是典型的零件，结构比较简单，其主要加工的面有φ55、φ60、φ65、φ75、φ176的外圆柱面，φ50、φ80、φ104的内圆柱表面，10个φ20的通孔，图中所给的尺寸精度高，大部分是IT6级；粗糙度方面表现在键槽两侧面、φ80内圆柱表面为粗糙度3.2um,大端端面为粗糙度3.2um,其余为粗糙度12.5um，要求不高；位置要求较严格，表现在φ55的左端面、φ80内孔圆柱面对φ75、φ60外圆轴线的跳动量为0.04mm, φ20孔的轴线对φ80内孔轴线的位置度为φ0.05mm,键槽对φ55外圆轴线的对称度为0.08mm；热处理方面需要调质处理，到200HBS，保持均匀。

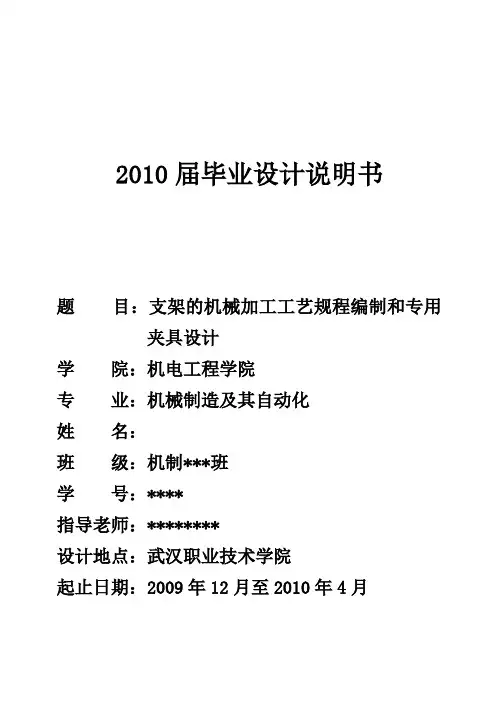

2010届毕业设计说明书题目：支架的机械加工工艺规程编制和专用夹具设计学院：机电工程学院专业：机械制造及其自动化姓名：班级：机制***班学号：****指导老师：********设计地点：武汉职业技术学院起止日期：2009年12月至2010年4月序言随着机械制造业的不断发展，社会对生产率的要求也越来越高，因此，大批量生产成为时代的需求，而组合机床就可以满足这一需求，我们有必要来研究他。

另外，支架是主要起支撑作用的构架，承受较大的力，也有定位作用，使零件之间保持正确的位置。

因此支架加工质量直接影响零件加工的精度性能，我们有必要对其进行研究。

机械制造毕业设计涉及的内容比较多，它是基础课、技术基础课以及专业课的综合，是学完机械制造技术基础（含机床夹具设计）和全部专业课，并进行了实训的基础上进行的，是我们对所有课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们三年大学生活中占有重要的地位。

本次毕业设计使我们能综合运用机械制造的基本理论，并结合生产实践中学到的技能知识，独立地分析和解决工艺问题，初步具备设计一个中等复杂程度零件（支架）的工艺规程的能力和运用夹具设计的基本原理和方法，拟定夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。

摘要 (2)第一章前言 (2)第二章铣刀的定义和发展 (3)2.1铣刀的含义 (4)2.2铣刀的发展 (4)第三章铣刀的分类和应用 (6)3.1铣刀按材料来分 (6)3.2按铣刀的结构分 (9)3.3按铣刀结构形式不同可分为 (9)3.4铣刀按用途区分 (10)3.5铣刀按齿背的加工方式分为两类 (11)3.6 了解铣刀和铣削方法- 12 -目录一、对零件进行工艺分析并画零件图1.1 支架的作用及结构特点支架是起支撑作用的构架，承受较大的力，也具有定位作用，使零件之间保持正确的位置。

在支架高20mm处两个R12mm宽12mm的凸出部位之间相隔2mm，其中一个上有螺纹孔，另一个上有通孔，则此处构造比较复杂，且在支架高36mm 处有2mm宽的一个缺口，这两部分刚度比较低。

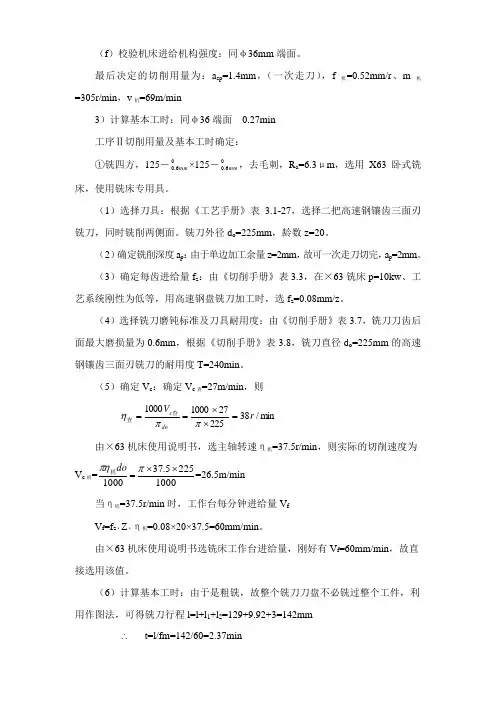

（f ）校验机床进给机构强度：同φ36mm 端面。

最后决定的切削用量为：a sp =1.4mm ，（一次走刀），f机=0.52mm/r 、m 机=305r/min ，v 机=69m/min3）计算基本工时：同φ36端面 0.27min工序Ⅱ切削用量及基本工时确定：①铣四方，125－06.0mm ×125－06.0mm，去毛刺，R a =6.3μm ，选用X63卧式铣床，使用铣床专用具。

（1）选择刀具：根据《工艺手册》表3.1-27，选择二把高速钢镶齿三面刃铣刀，同时铣削两侧面。

铣刀外径d o =225mm ，龄数z=20。

（2）确定铣削深度a p ：由于单边加工余量z=2mm ，故可一次走刀切完，a p =2mm 。

（3）确定每齿进给量f z ：由《切削手册》表3.3，在×63铣床p=10kw 、工艺系统刚性为低等，用高速钢盘铣刀加工时，选f z =0.08mm/z 。

（4）选择铣刀磨钝标准及刀具耐用度：由《切削手册》表3.7，铣刀刀齿后面最大磨损量为0.6mm ，根据《切削手册》表3.8，铣刀直径d o =225mm 的高速钢镶齿三面刃铣刀的耐用度T=240min 。

（5）确定V c ：确定V c 查=27m/min ，则m i n /382252710001000r V do c =⨯⨯==ππη查查 由×63机床使用说明书，选主轴转速η机=37.5r/min ，则实际的切削速度为V c 机=10002255.371000⨯⨯=ππηdo机=26.5m/min当η机=37.5r/min 时，工作台每分钟进给量V fV f =f z ·Z ·η机=0.08×20×37.5=60mm/min 。

由×63机床使用说明书选铣床工作台进给量，刚好有V f =60mm/min ，故直接选用该值。

（6）计算基本工时：由于是粗铣，故整个铣刀刀盘不必铣过整个工件，利用作图法，可得铣刀行程l=l+l 1+l 2=129+9.92+3=142mm∴ t=l/fm=142/60=2.37min②铣四侧压刀槽，保证尺寸24。

机械工艺学课程设计范文一、教学目标本课程旨在让学生掌握机械工艺学的基本概念、原理和方法，培养学生运用机械工艺知识解决实际问题的能力。

通过本课程的学习，学生应达到以下目标：1.知识目标：（1）了解机械工艺学的基本概念、原理和特点；（2）熟悉机械加工方法、工艺过程和工艺参数的选择；（3）掌握常用机械零件的加工工艺和生产流程。

2.技能目标：（1）能够分析机械加工过程中存在的问题，并提出解决措施；（2）具备制定简单机械加工工艺的能力；（3）能够运用机械工艺知识进行技术创新和工艺改进。

3.情感态度价值观目标：（1）培养学生的团队合作精神，提高动手操作能力；（2）培养学生对机械工艺学的兴趣，激发创新意识；（3）使学生认识到机械工艺学在现代工业发展中的重要性，树立正确的职业观念。

二、教学内容本课程的教学内容主要包括以下几个方面：1.机械工艺学基本概念、原理和特点；2.机械加工方法、工艺过程和工艺参数的选择；3.常用机械零件的加工工艺和生产流程；4.机械加工过程中存在的问题及解决措施；5.机械工艺技术创新和工艺改进。

教学大纲安排如下：第1-2课时：机械工艺学基本概念、原理和特点；第3-4课时：机械加工方法、工艺过程和工艺参数的选择；第5-6课时：常用机械零件的加工工艺和生产流程；第7-8课时：机械加工过程中存在的问题及解决措施；第9-10课时：机械工艺技术创新和工艺改进。

三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性，提高教学效果。

主要教学方法如下：1.讲授法：通过教师的讲解，使学生掌握机械工艺学的基本概念、原理和方法；2.案例分析法：分析实际案例，使学生更好地理解机械工艺学的应用；3.实验法：让学生亲自动手操作，提高学生的动手能力和实践能力；4.讨论法：分组讨论，培养学生的团队合作精神和沟通能力。

四、教学资源为实现教学目标，本课程将采用以下教学资源：1.教材：选用国内权威、实用的机械工艺学教材；2.参考书：提供相关的参考书籍，丰富学生的知识体系；3.多媒体资料：制作精美的PPT，生动展示机械工艺学的相关内容；4.实验设备：为学生提供充足的实验设备，保证实验教学的顺利进行。

机械加工毕业设计_毕业设计机械加工毕业设计题目：转轴零件加工工艺设计二、毕业设计的内容本毕业设计的内容主要包括以下几个方面：㈠零件工艺性能分析分析的内容主要包括：1、认识零件这主要是指了解零件的作用、生产纲领、材料、毛坯种类；尺寸精度、形状与位置要求、表面粗糙度要求及其它要求，从而掌握主次。

2、审查零件图形分析零件图上给出的几何条件是否充分，有无标注缺陷。

3、确定加工定位基准确定粗基准和精基准。

4、工艺尺寸的计算如果加工基准与设计基准不重合，则要进行工艺尺寸与公差的换算。

5、分析零件上各结构要素根据各结构要素初步考虑加工的先后顺序和加工方法；如果从加工角度来看，需要更改的加工要素，是否会影响零件的使用性能与强度，如果不影响，则要会同设计部门进行协商，加以修改。

6、对加工工序提出要求根据初定的加工顺序和加工方法，提出某些工序的附加要求。

㈡工艺设计工艺设计，主要是确定加工方案。

确定加工方案时，一般应建立几套方案，根据保证质量、经济、方便、可行的原则进行比较，确定一套最佳方案，并以“机械加工工艺过程卡片”（如表1.1示）的形式给以归纳。

具体内容是：划分工序，确定每道工序使用的设备、加工参数、刀具及工艺装备等；确定每道工序的加工尺寸，给下道工序留出的加工余量及重点保证的加工尺寸三：零件性能分析轴类零件是机器中经常遇到的典型零件之一。

它主要用来支承传动零部件，传递扭矩和承受载荷。

轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。

轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。

轴用轴承支承，与轴承配合的轴段称为轴颈。

轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，主要要求如下：1、尺寸精度比一般的零件的尺寸精度要求高。

轴类零件中支承轴颈的精度要求最高，为it5～it7；配合轴颈的尺寸精度要求可以低一些，为it6～it9。

任务书目录一、序言二、设计任务三、计算生产纲领、确定生产类型四、零件的分析五、确定毛坯的制造方法、初步确定毛坯形状六、工艺规程设计1、定位基准的选择2、制定工艺路线择3、工艺方案的比较和分析4、确定加工余量、工序尺寸及毛坯尺寸5、确定设计参数七、夹具设计1、设计要求2、夹具设计的有关计算3、夹具结构设计及操作说明八、参考文献一序言通过本次课程设计，我们得到以下各方面的锻炼：首先，能熟练运用机械制造技术基础中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

其次，提高结构设计的能力。

通过设计夹具的训练，从而获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。

最后，学会使用手册及图表资料。

掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。

就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。

并学会了使用和查阅各种设计资料、手册、和国家标准等。

最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。

并在设计过程中，学到了很多课堂上没有学到的东西。

能够顺利的完成这次课程设计，首先得助于任晓智老师的悉心指导，还有就是我们小组成员间合理的分工和小组成员们的努力。

在设计过程中，由于对零件加工所用到的设备的基本性能和加工范围缺乏全面的了解，缺乏实际的生产经验，导致在设计中碰到了许多的问题。

但在我们小组成员的共同努力下，我们通过请教老师和咨询同学，翻阅资料、查工具书，解决设计过程中的一个又一个的问题。

在这个过程中，使我对所学的知识有了进一步的了解，也了解了一些设计工具书的用途，同时，也锻炼了相互之间的协同工作能力。

在此，十分感谢老师的细心指导和同学们的互相帮助。

在以后的学习生活中，我将继续刻苦努力，不断提高自己。

《机械加工工艺方案设计》课程标准目录一、基本信息 (1)二、课程描述 (1)三、课程性质与地位 (1)四、课程目标与作用 (3)五、课程内容 (4)六、考核与评价方法 (7)七、课程教学实施建议 (8)八、其它说明 (10)《机械加工工艺方案设计》课程标准一、基本信息二、课程描述《机械加工工艺方案设计》是数控技术专业和机械设计与制造专业必修的专业核心课程，培养这两个专业的职业岗位核心能力，根据职业岗位-机械加工工艺员岗位设立，岗位主要工作内容（对应的教学内容）如下：机械加工工艺员根据企业（车间）的每月生产计划（产品的品种、数量、进度要求及入库（交货）时间等），做好零件图纸及毛坯的工艺性分析审查、普通机床加工与数控机床加工的工序衔接，按零件的加工工艺规程，使零件的机械加工工序在规定的工时定额内以经济的方式加工、流转，完成零件的机械加工。

机械加工工艺员以合作或者独立的工作方式，充分利用企业现有的设备、技术、工具（含刀具及检测量、器具）、工装夹具等资源，保证普通机床与数控加工各工序的均衡有序进行、保证零件加工质量、提高生产效率、降低生产制造成本，根据零件的加工内容编制其优化的机械加工工艺规程，经加工验证其可行性与经济性。

当有多种加工方法及加工路线可以满足零件加工质量要求时，应对这多种加工方法及加工路线进行评价，以最优化的工艺规程进行加工，并做好与设计人员、数控机床（含普通机床）操作工之间的沟通与衔接，降低生产制造成本保证生产的顺利进行。

三、课程性质与地位《机械加工工艺方案设计》是数控技术专业和机械设计与制造专业必修的专业核心课程，培养职业岗位核心能力。

通过本课程的学习，使学生具备机械加工职业岗位技术技能人才在零件图纸工艺分析、工装夹具选择与装夹方案确定、加工工艺路线设计及加工工艺拟定、零件图形的数学处理、加工刀具选择、切削用量选择、加工工艺文件的拟定及机械加工工艺创新设计等方面的职业能力。

《机械加工工艺方案设计》在课程体系中同时还起着承上启下的作用。

机械加工工艺课程论文题目：小型涡轮减速器箱体加工工艺设计班级：姓名：学号：一、零件的分析1.零件的作用箱体类零件是机器及其部件的基础件之一。

它将一些轴、轴承、套、齿轮等零件装配在一起，使其保持正确的相互位置关系，并按规定的运动关系协调动作，完成某种远动。

因此，箱体类零件的加工质量对机器的精度、性能和寿命有着直接关系。

涡轮减速器箱体的功用如上述所示，其特点有许多精度要求不同的孔和平面组成，内部结构比较简单但壁的厚薄不均匀，加工的难度较大。

（见图1）图12.零件的工艺性分析涡轮减速器箱体的主要技术要求有：1.两对轴承孔的尺寸精度为IT8，表面粗糙度Ra值为1.6um，一对Ф90的轴承孔和一对Ф180的轴承孔同轴度公差分别为0.05mm、0.06mm，其中两对轴承孔轴线的垂直度公差为0.06mm；2.铸件不得有砂眼、疏松等铸造缺陷；3.非加工表面涂防锈漆；4.铸件进行人工时效处理；5.箱体做煤油渗漏实验；6.材料HT200。

表1 涡轮减速器箱体的主要加工技术要求3.生产类型及工艺特征小型涡轮减速器箱体属于箱体类零件，减速器箱体属于轻型机械。

工艺特征如下：(1)毛坯采用木模手工造型的制造方法，精度低、加工余量大(2) 加工设备采用通用机床，按类别和规格大小，采用机群式排列布置(3) 工艺装备采用通用夹具或组合夹具，必要时采用专用夹具，采用通用刀具和量具(4) 用简单的加工工艺过程卡管理生产(5) 生产效率低、成本高，对操作工人的平均技术水平要求高二、毛坯的确定2.1确定毛坯类型及其制造方法按技术要求涡轮减速器箱体的材料是HT200，其毛坯是铸件。

铸铁容易成型、切削性能好、价格低廉，并且具有良好的耐磨性和减振性，也是其它一般箱体常用的材料。

故其毛坯类型为铸件，一般采用木模手工造型。

三、定位基准选择3.1选择精基准经分析零件图可知，箱体底面或顶面是高度方向的设计基准，中心轴线是长度和宽度方向的设计基准。

一般箱体零件常以装配基准或专门加工的一面两孔定位，使得基准统一。

机械工艺及设计课程设计一、课程目标知识目标：1. 让学生掌握机械工艺基础知识，理解不同加工方法的工作原理及其适用范围。

2. 使学生了解机械设计的基本原则，掌握简单机械结构的设计方法。

3. 帮助学生理解机械加工过程中的质量控制要点，提高对产品质量的认识。

技能目标：1. 培养学生运用CAD软件进行机械零件设计和绘制工程图纸的能力。

2. 培养学生运用CAM软件进行机械加工路径编程和仿真操作的能力。

3. 提高学生动手实践能力，能独立完成简单机械结构的制作与装配。

情感态度价值观目标：1. 培养学生对机械工艺及设计学科的兴趣，激发其创新意识和探索精神。

2. 培养学生具备良好的团队合作意识，提高沟通协调能力。

3. 增强学生对我国机械制造业的认识，培养其爱国主义情怀。

课程性质：本课程为实践性较强的学科，注重理论联系实际，强调学生在实践中掌握知识和技能。

学生特点：高二年级学生，已具备一定的物理、数学基础，思维活跃，动手能力较强。

教学要求：结合学生特点，注重启发式教学，充分调动学生的主观能动性，提高学生的实践操作能力。

将课程目标分解为具体的学习成果，以便于后续教学设计和评估。

二、教学内容1. 机械工艺基础知识：包括金属材料的性能、常见加工方法（如车削、铣削、磨削等）的工作原理及其适用范围，加工精度与表面质量等内容。

参考教材第二章。

进度安排：2课时。

2. 机械设计基础：涵盖机械设计的基本原则、机械结构设计方法、公差配合与设计、机械零件的选用等。

参考教材第三章。

进度安排：3课时。

3. CAD/CAM软件应用：介绍CAD软件进行机械零件设计、绘制工程图纸的方法，以及CAM软件进行机械加工路径编程和仿真操作。

参考教材第四章。

进度安排：4课时。

4. 机械加工质量控制：讲解机械加工过程中的质量控制要点，如工艺参数选择、刀具选用、加工误差分析等。

参考教材第五章。

进度安排：2课时。

5. 实践操作：安排学生进行简单机械结构的制作与装配，提高学生的动手能力。
