008组合变流电路

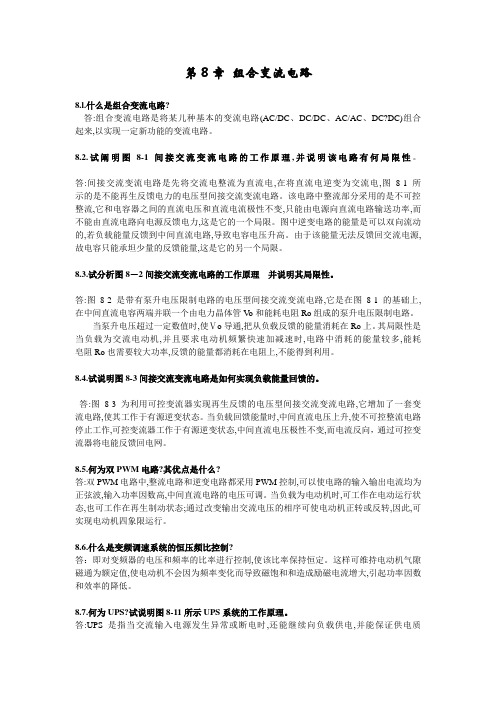

第8章组合变流电路8.l.什么是组合变流电路?答:组合变流电路是将某儿种基本的变流电路(AC/DC、DC/DC、AC/AC、DC?DC)组合起来,以实现一定新功能的变流电路。

8.2.试阐明图8-1间接交流变流电路的工作原理,并说明该电路有何局限性。

答:间接交流变流电路是先将交流电整流为直流电,在将直流电逆变为交流电,图8-1所示的是不能再生反馈电力的电压型间接交流变流电路。

该电路中整流部分采用的是不可控整流,它和电容器之间的直流电压和直流电流极性不变,只能由电源向直流电路输送功率,而不能由直流电路向电源反馈电力,这是它的一个局限。

图中逆变电路的能量是可以双向流动的,若负载能量反馈到中间直流电路,导致电容电压升高。

由于该能量无法反馈回交流电源,故电容只能承坦少量的反馈能量,这是它的另一个局限。

8.3.试分析图8－2间接交流变流电路的工作原理 并说明其局限性。

答:图8-2是带有泵升电压限制电路的电压型间接交流变流电路,它是在图8-1的基础上, 在中间直流电容两端并联一个由电力晶体管V o和能耗电阻Ro组成的泵升电压限制电路。

当泵升电压超过一定数值时,使Ⅴo导通,把从负载反馈的能量消耗在Ro上。

其局限性是当负载为交流电动机,并且要求电动机频繁快速加减速时,电路中消耗的能量较多,能耗皂阻Ro也需要较大功率,反馈的能量都消耗在电阻上,不能得到利用。

8.4.试说明图8-3间接交流变流电路是如何实现负载能量回馈的。

答:图8-3为利用可控变流器实现再生反馈的电压型间接交流变流电路,它增加了一套变流电路,使其工作于有源逆变状态。

当负载回馈能量时,中间直流电压上升,使不可控整流电路停止工作,可控变流器工作于有源逆变状态,中间直流电压极性不变,而电流反向，通过可控变流器将电能反馈回电网。

8.5.何为双PWM电路?其优点是什么?答:双PWM电路中,整流电路和逆变电路都采用PWM控制,可以使电路的输入输出电流均为正弦波,输入功率因数高,中间直流电路的电压可调。

第5章逆变电路1．无源逆变电路和有源逆变电路有何不同？答：两种电路的不同主要是：有源逆变电路的交流侧接电网，即交流侧接有电源。

而无源逆变电路的交流侧直接和负载联接。

2．换流方式各有那几种？各有什么特点？答：换流方式有4种：器件换流：利用全控器件的自关断能力进行换流。

全控型器件采用此换流方式。

电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。

负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流。

强迫换流：设置附加换流电路，给欲关断的晶闸管强迫施加反向电压换流称为强迫换流。

通常是利用附加电容上的能量实现，也称电容换流。

晶闸管电路不能采用器件换流，根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式。

3．什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。

答：按照逆变电路直流测电源性质分类，直流侧是电压源的称为逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要特点是：①直流侧为电压源，或并联有大电容，相当于电压源。

直流侧电压基本无脉动，直流回路呈现低阻抗。

②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。

而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。

③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。

为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。

电流型逆变电路的主要特点是：①直流侧串联有大电感，相当于电流源。

直流侧电流基本无脉动，直流回路呈现高阻抗。

②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。

而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。

③当交流侧为阻感负载时需要提供无功功率，直流侧电感起缓冲无功能量的作用。

因为反馈无功能量时直流电流并不反向，因此不必像电压型逆变电路那样要给开关器件反并联二极管。

一、选择题1．AA001 从星形和三角形的等值条件可知，要使两电路的任意两端点间的电压相等，流经对应点的电流相等，必须使两电路任意两端点间的( )相等。

(A)电容 (B)电感 (C)电阻 (D)电压C2．AA001 星形连接和三角形连接的互换，必须按照任意两对应端间的( )等值条件进行。

(A)电流大小相等，方向相反 (B)电压大小相等，方向相同(C)电流大小相等，方向相同 (D)电压大小相等，方向相反2.B6．AA002 回路电流法适用于( )。

(A)网孑L电路 (B)平面电路(C)非平面电路 (D)平面电路和非平面电路6.D11．AA004 线性电路中电流、电压可以叠加的性质，是线性电路的( )规律。

(A)特殊 (B)普遍 (C)计算 (D)分析11.B16．AA006 理想电压源的伏安特性是一条与电流轴( )的直线。

(A)平行 (B)垂直 (C)相交 (D)重合16.A20．AA007 简化复杂电路进行估算时，要找出对电路起( )作用的主要支路，忽略影响较小的支路。

(A)辅助 (B)次要 (C)主要 (D)决定20.D23．AA008 必须设立电路参考点后才能求解电路的方法是( )。

(A)支路电流法 (B)回路电流法 (C)节点电压法 (D)叠加原理23.C24．AA008 只适应于线性电路求解的方法是( )。

(A)弥尔曼定理 (B)戴维南定理 (C)叠加原理 (D)基尔霍夫定律24.C27．AA009 线性含源二端网络可以用一个电压源等值代替，电压源的内阻等于原含源二端网络去掉所有电源后所得的无源二端网络的( )电阻。

(A)开路 (B)等效 (C)人端 (D)线性27.C28．AA010 交流电桥两组相对桥臂的复阻抗的幅角之( )必须相等。

(A)和 (B)差 (C)乘积 (D)商28.A29．AA010 在交流电桥中，如果相邻的两臂选用纯电阻，则另外两臂必须是( )的阻抗。

(A)容性 (B)感性 (C)性质相同 (D)性质不同29.C30．AA010 在交流电桥中，如果相对的两臂选用纯电阻，则另外两臂必须是( )的阻抗。

8.2 间接直流变流电路间接直流变流电路：先将直流逆变为交流，再整流为直流电，也称为直—交—直电路。

图8-15 间接直流变流电路的结构采用这种结构的变换原因：✧✧输出端与输入端需要隔离。

✧✧某些应用中需要相互隔离的多路输出。

✧✧输出电压与输入电压的比例远小于1或远大于1。

✧✧交流环节采用较高的工作频率，可以减小变压器和滤波电感、滤波电容的体积和重量。

工作频率高于20kHz这一人耳的听觉极限，可避免变压器和电感产生噪音。

逆变电路通常使用全控型器件，整流电路中通常采用快恢复二极管、肖特基二极管或MOSFET 构成的同步整流电路（Synchronous Rectifier ）。

间接直流变流电路分为单端(Single End)和双端(Double End)电路两大类。

✧ ✧ 单端电路：变压器中流过的是直流脉动电流，如正激电路和反激电路。

✧ ✧ 双端电路：变压器中的电流为正负对称的交流电流。

如半桥、全桥和推挽电路。

8.2.1 8.2.1正激电路电路的工作过程：✧ ✧ 开关S 开通后，变压器绕组N 1两端的电压为上正下负，与其耦合的N 2绕组两端的电压也是上正下负。

因此VD 1处于通态，VD 2为断态，电感L 的电流逐渐增长；✧ ✧ S 关断后，电感L 通过VD 2续流，VD 1关断。

S 关断后变压器的激磁电流经N 3绕组和VD 3流回电源，所以S 关断后承受的电压为。

变压器的磁心复位：开关S 开通后，变压器的激磁电流由零开始，随着时间的增加而线性i S U N N u )1(31+=的增长，直到S 关断。

为防止变压器的激磁电感饱和，必须设法使激磁电流在S 关断后到下一次再开通的一段时间内降回零，这一过程称为变压器的磁心复位。

图 8-16 正激电路的原理图o图 8-17 正激电路的理想化波形变压器的磁心复位时间为：(8-1)输出电压：✧ ✧ 输出滤波电感电流连续的情况下：S ui i ttt ton13rst t N N t(8-2)✧ ✧ 输出电感电流不连续时，输出电压U o 将高于式（8-2）的计算值，并随负载减小而升高，在负载为零的极限情况下，。

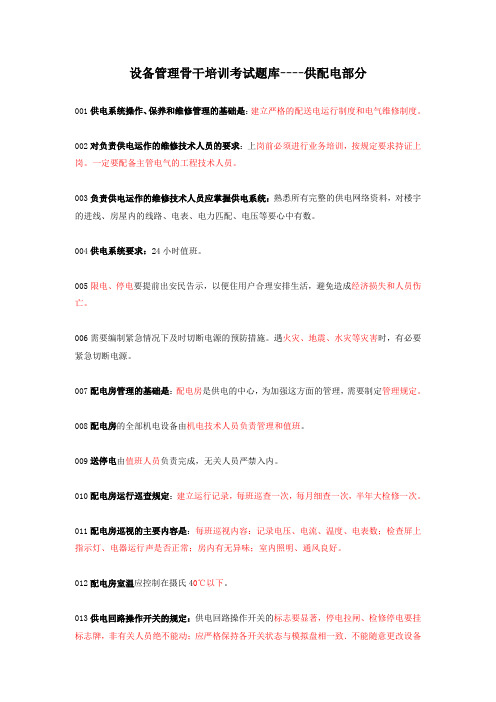

设备管理骨干培训考试题库----供配电部分001供电系统操作、保养和维修管理的基础是：建立严格的配送电运行制度和电气维修制度。

002对负责供电运作的维修技术人员的要求：上岗前必须进行业务培训，按规定要求持证上岗。

一定要配备主管电气的工程技术人员。

003负责供电运作的维修技术人员应掌握供电系统：熟悉所有完整的供电网络资料，对楼宇的进线、房屋内的线路、电表、电力匹配、电压等要心中有数。

004供电系统要求：24小时值班。

005限电、停电要提前出安民告示，以便住用户合理安排生活，避免造成经济损失和人员伤亡。

006需要编制紧急情况下及时切断电源的预防措施。

遇火灾、地震、水灾等灾害时，有必要紧急切断电源。

007配电房管理的基础是：配电房是供电的中心，为加强这方面的管理，需要制定管理规定。

008配电房的全部机电设备由机电技术人员负责管理和值班。

009送停电由值班人员负责完成，无关人员严禁入内。

010配电房运行巡查规定：建立运行记录，每班巡查一次，每月细查一次，半年大检修一次。

011配电房巡视的主要内容是：每班巡视内容：记录电压、电流、温度、电表数；检查屏上指示灯、电器运行声是否正常；房内有无异味；室内照明、通风良好。

012配电房室温应控制在摄氏40℃以下。

013供电回路操作开关的规定：供电回路操作开关的标志要显著，停电拉闸、检修停电要挂标志牌，非有关人员绝不能动；应严格保持各开关状态与模拟盘相一致．不能随意更改设备和结线的运行方式及各种开关的整定值。

014维修技术人员在配电房工作应遵守的规定：严格遵守交接班制度和安全、防火、清洁卫生制度。

严格执行岗位责任制，遵守电业系统有关变配电的各项规程。

严格执行各种设备的安全操作规程。

015维修技术人员在配电房工作时在安全上的要求：操作及检修时必须按规定使用电工绝缘工具、绝缘鞋、绝缘手套等。

016维修电工的操作应遵守的规定：必须按照市劳动局、供电局高低压管理操作规定，进行安装和操作。

adc0808工作原理
adc0808是一款八位A/D转换器，它可以将模拟信号转换成数字信号来计算机处理。

它的前缀0808表示它是八位的，每一位可以表
示一个数值，它最多可以将输入的模拟信号转换成256种不同的数值。

adc0808是由基本模拟电路，放大器，多位比较器，计时器，数据暂存器等组成的系统。

它由一个定时器，多个放大器和多位比较器组成的系统构成，这种系统可以连续地对输入的模拟信号进行时间分辨率，它能够提供较好的信号转换精度。

输入的模拟信号通过定时器分解，把模拟信号转换成位值。

通过放大器，把位值变成比较电压，多位比较器比较这些比较电压与模拟信号之间的差值，把结果存储在数据暂存器中，最终完成信号的转换。

针对adc0808，其具有较好的性能，它提供比较精准的时间分解，而且转换精度也很高，能够把输入信号准确地转换为数字信号。

另外，它的运行速度也很快，能够很快地完成信号的转换。

adc0808的应用非常的广泛，它可以用在电子计算机、色彩复制机、医疗设备等领域。

例如，在汽车中可以使用它来测量油门的位置，在医疗设备中可以用来测量生物信号，它还可以用来测量影像信号，在色彩复制机中可以使用它来测量彩色图像信号。

总之，adc0808是一款准确和灵敏的A/D转换器，它可以把模拟信号转换成数字信号，所以它在计算机、医疗设备等领域中有着重要的应用。

- 1 -。

8B机车电器线路图原理8B机车电器线路图一、主回路原理机车电路图是表明机车全部电机、电器、电气仪表等元件的电气连接关系图，也是，控制机车各部分协调工作的中枢系统。

也是机车操作和电气系统安装、维护和检查使用的重要工具书。

一、牵引工况1、主发电机向牵引电动机的供电电路（以第一电机为例）主发电机所发出的的三相交流电由其输出端D1、D2和D3经由07、08、09三组*6=18根导线送至整流柜1ZL，1ZL的正端输出通过10-15号导线送至电控接触器1C-6C主触点，供给牵引电机1D-6D,其电路为：1ZL(+)--10--1C--40--1D电枢--34--1LH--130--HKG--151--HKF --28--1D励磁绕组--22--HKF--176--HKG--16--1ZL(-) 该电路受控于主接触器（1C-6C）主触头，并通过工况转换开关使牵引电机进入牵引工况，当1C控制电路得电接通时，其主触头闭合，牵引电机1D转动，驱动机车前进。

2、机车前进和后退的转换电路东风型内燃机车通过改变牵引电动机励磁电流方向，使牵引电机正传或反转，从而使机车前进或后退。

前进工况：（1D为例）1ZL(+)--10--1C--40--1D电枢--34--1LH--130--HKG--151-HKF --28--1D励磁绕组C1--C2--22--HKF--175--HKG--16--1ZL(-) 后退工况：1ZL(+)--10--1C--40--1D电枢--34--1LH--130--HKG--151-HKF --22--1D励磁绕组C2--C1--28--HKF--HKG--16--1ZL（―）该电路受控于主接触器（1C-6C）主触头，控制主发电机F向牵引电动机供电，并通过方向转换开关HKF改变牵引电机和励磁绕组的励磁电流方向，从而改变机车的运行方向。

机车后进位同理，不同的是HKF将1D-3D的励磁电流方向连接成C2-C1，将4D-6D励磁电流方向连成C1-C2，这样保证了机车在运行方向一致。
