当前位置：文档之家 › 第三章 寻址方式和汇编指令.

第三章 寻址方式和汇编指令.

  • 格式：ppt
  • 大小：1.81 MB
  • 文档页数：42

下载文档原格式

  / 42

合集下载

汇编语言程序设计及上机指导第3章指令格式与寻址方式

汇编语言程序设计及上机指导第3章指令格式与寻址方式

高地址
（2）寄存器间接寻址
返回
操作数在存储器中，而操作数的有效地址EA却在指定的寄存器中，
即 EA＝[寄存器]
1）16位寻址时，EA放在SI、DI、BP或BX中。
若以SI、DI、BX间接寻址，则默认操作数在DS段中。
MOV AX，[SI]
；默认DS为段基址
若以寄存器BP间接寻址，则默认操作数在堆栈段中。
BX，BP
SI，DI
不用该分量，默 认为1
0，8，16（位）
所有32位通用寄存器
除ESP外的所有32位 通用寄存器
1，2，4，8（倍）
0，8，32（位）
所有32位/64位通用寄存 器（16个）
所有32位/64位通用寄存 器（16个）
1，2，4，8（倍）
0，8，32，64（位）
如：ADD AX，20[BX][SI]
MOV ECX，[EBP＋50] ；也可写成 MOV ECX，50[EBP]
MOV DX，[EAX＋BASE] ；也可写成 MOV DX,BASE[EAX]
BASE是符号常量或变量
MOV ECX,[EBP+50]指令执行时,EBP寄存器内容为3000H,再加上 位移量50H之和为3050H,然后把由SS寄存器寻址的段中的3050H 单元的32位数据传送给ECX。
最常用的数据传送指令MOV的格式为： MOV DEST，SRC ；将源操作数SRC的值传送至目的操作数
【例】 MOV EAX，EBX ；将EBX的值送给EAX
2019/6/4
3.2.2 有效地址的概念
返回
在80X86系列CPU中，内存单元的地址由两部分组成：
段基地址和段内偏移地址（也称段内偏移量）

微机作业第三章

微机作业第三章

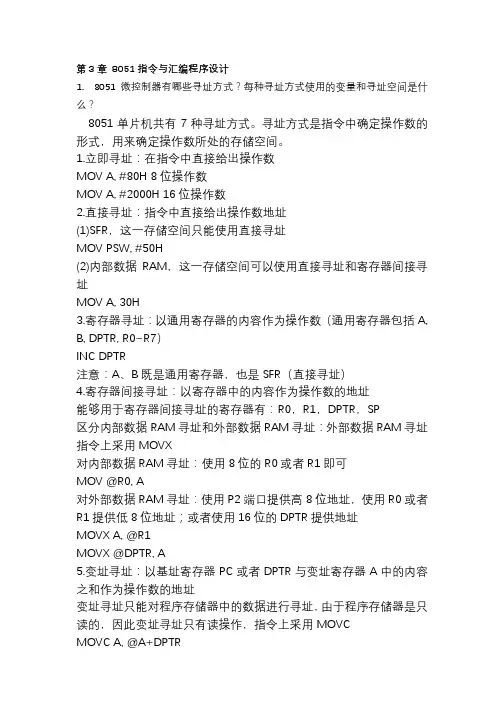

第3章8051指令与汇编程序设计1. 8051微控制器有哪些寻址方式？每种寻址方式使用的变量和寻址空间是什么？8051单片机共有7种寻址方式。

寻址方式是指令中确定操作数的形式，用来确定操作数所处的存储空间。

1.立即寻址：在指令中直接给出操作数MOV A, #80H 8位操作数MOV A, #2000H 16位操作数2.直接寻址：指令中直接给出操作数地址(1)SFR，这一存储空间只能使用直接寻址MOV PSW, #50H(2)内部数据RAM，这一存储空间可以使用直接寻址和寄存器间接寻址MOV A, 30H3.寄存器寻址：以通用寄存器的内容作为操作数（通用寄存器包括A, B, DPTR, R0~R7）INC DPTR注意：A、B既是通用寄存器，也是SFR（直接寻址）4.寄存器间接寻址：以寄存器中的内容作为操作数的地址能够用于寄存器间接寻址的寄存器有：R0，R1，DPTR，SP区分内部数据RAM寻址和外部数据RAM寻址：外部数据RAM寻址指令上采用MOVX对内部数据RAM寻址：使用8位的R0或者R1即可MOV @R0, A对外部数据RAM寻址：使用P2端口提供高8位地址，使用R0或者R1提供低8位地址；或者使用16位的DPTR提供地址MOVX A, @R1MOVX @DPTR, A5.变址寻址：以基址寄存器PC或者DPTR与变址寄存器A中的内容之和作为操作数的地址变址寻址只能对程序存储器中的数据进行寻址，由于程序存储器是只读的，因此变址寻址只有读操作，指令上采用MOVCMOVC A, @A+DPTRMOVC A, @A+PC6.相对寻址：用于修改PC的值，使得PC加上指令中给出的一字节的偏移量由于转移指令有两字节和三字节这两种形式，因此偏移量的范围分别为-126~+129和-125~+130SJMP 80H7.位寻址：以位地址中的内容为操作数SETB 20HMOV 32H, C各种寻址方式的使用场合：立即寻址：常数直接寻址：SFR和内部数据RAM寄存器寻址：寄存器区寄存器间接寻址：内部数据RAM和外部数据RAM变址寻址：程序存储器相对寻址：PC位寻址：位地址区2.MOV、MOVX、MOVC指令有什么区别？它们的访问空间分别是什么？①MOV，用于片内数据存储器中的数据传递指令中。

第三章操作数的寻址方式

第三章操作数的寻址方式

第一节 汇编指令格式
2、单操作数指令
指令助记符 操作数
只有把数据先送入隐含的寄存器中、才能执行此操
作的指令。
例：mul cx
;(ax) ×(cx)→(dx，ax)
3、无操作数指令 指令助记符
例：clc ;0→cf stc ;1→cf
第二节 操作数的寻址方式
一、概述 二、立即数寻址（imm） 三、寄存器寻址（reg） 四、存储器寻址（mem）
如mov ax,varw
mov ax,[varw]
与立即数寻址的区别
在指令中，直接寻址给出操作数的EA，立 即数寻址给出操作数。
用数字书写时，格式不一样。
mov ax,1234h
mov ax,[1234]
2、寄存器间接寻址
操作数在存储器中，操作数的有效地址用si、di、 bx和bp等四个寄存器之一来指定，称这种寻址方式 为寄存器间接寻址方式。
2、寄存器间接寻址
例：假设有指令：mov ax, [bx]，在执行时， (ds)=3000h，(bx)=2000h，存储单元32000h的内容是 1234h。问执行指令后，ax的值是什么？
PA=(ds)*16+(bx)=3000h*16+2000h=32000h （bx）=1234h
图示
3、寄存器相对寻址
立即数寻址（imm）
操作数出现在指令中,是指令的一个组成部分。这 样的操作数叫做立即数.以这种指定操作数的方式 就叫做立即数寻址。 执行过程
例：
mov ah, 80h add ax, 1234h mov b1, 12h mov w1, 3456h add d1, 32123456h
其中：b1、w1和d1分别是字节、字和双字内存变量。

第三章MCS51系列单片机指令系统及汇编语言程序设计

第三章MCS51系列单片机指令系统及汇编语言程序设计
AJMP addr11 绝对转移指令为2K地址范围内的转移指令，对转移目的地址的要求与 ACALL指令中对子程序入口地址的要求相同。 【3】短转移指令
SJMP rel ；PC+ 2 + rel→PC 短转移指令为一页地址范围内的相对转移指令。因为rel为1字节补码 偏移量，且SJMP rel指令为2字节指令，所以转移范围为－126D～＋ 129D 【4】间接转移指令
表3.4 程序存储器空间中的32个基本2K地址范围
0000H～07FFH 0800H～0FFFH 1000H～17FFH 1800H～1FFFH 2000H～27FFH 2800H～2FFFH 3000H～37FFH 3800H～3FFFH 4000H～47FFH 4800H～4FFFH 5000H～57FFH
3. 寄存器寻址
以通用寄存器的内容为操作数的寻址方式。通用寄存 器包括：A，B，DPTR，R0～R7。其中，R0～R7必须在 工作寄存器组之中。
例如：INC R0 ；（R0）＋1→R0
需要注意的是，A和B既是通用寄存器，又是具有直 接地址的特殊功能寄存器。
4. 寄存器间接寻址
以寄存器中的内容为地址，该地址中的内容为操作数的寻址方式。能够 用于寄存器间接寻址的寄存器有：R0，R1，DPTR，SP。其中，R0，R1必 须在工作寄存器组之中，SP仅用于堆栈操作。
MCS-51单片机共有111条指令，按功能分类， MCS-51指令系统可分为5大类：
➢ 数据传送类指令（共29条） ➢ 算术操作类指令（共24条） ➢ 逻辑操作类指令（共24条） ➢ 控制转移类指令（共17条） ➢ 布尔变量操作类指令（共17条）
1.数据传送类指令（共29条）
以累加器A为目的操作数类指令（4条）

第3章 8086指令系统及汇编语言程序设计

第3章 8086指令系统及汇编语言程序设计

图3-7 立即数寻址
第3章 8086指令系统及汇编语言程序设计
注意： （2）寄存器寻址方式 ● 寄存器寻址方式的指令操作在CPU 定义：操作数放在寄存器内，由指令直接给出某个 内部执行，不需要执行总线周期，执行速 寄存器的名字，以寄存器的内容作为操作数。寄存器可以 度快。 是16位的 AX、BX、CX、DX、SI、DI、SP、BP寄存器， ● 寄存器寻址方式既适用于指令的源 也可以是8位的 AH、AL、BH、BL、CH、CL、DH、DL 寄存器。 操作数，也适用于目的操作数，并且可同 时用于源操作数和目的操作数。 【例3-2】 MOV AX，CX ；（AX）←（CX） INC AL ；（AL）←（AL）+1 指令执行结果如图3-8 所示
图3-8 寄存器寻址
第3章 8086指令系统及汇编语言程序设计
（3）直接寻址方式 定义：操作数在存储器中，指令中直接给出操作数所在存 注意： 储单元的有效地址。有效地址（ EA）也称为偏移地址，它代表 ●直接寻址方式的操作数所在存储单元的段地址一 操作数所在存储单元距离段首址的字节数。有效地址是一个无 般在数据段寄存器DS中。 符号的16位二进制数。 ●如果操作数在其他段，则需要在指令中用段超越 【例3-3】 前缀指出相应的段寄存器名。 ● VALUE是一种符号表示法，此内容将在伪指令中 MOV AH， [1234H ] ；将DS段中1234H单元的内容送给AH 给予讲解。 MOV AH ，VALUE ；将DS段中VALUE单元的内容送给AH ●在实地址方式下，物理地址＝16*段地址（DS） MOV AX， [2100H] ；将DS段中2100H单元的内容送给AL， +偏移地址（EA） 2101H单元的内容送给AH MOV BX，ES：【2000H】 ；段超越，操作数在附加段。即 物理地址＝（ES）*16+2000H

3. 寻址方式与指令系统

3. 寻址方式与指令系统

算术运算类指令
加法指令(Addition) 带进位加法指令(Add with carry) 加1指令(Increment) 减法指令(Subtraction) 带借位减法(Subtract with borrow) 减1指令(Decrement) 求负数指令(Negative)
加法指令(Addition)
指令格式：add dest,src 功能：目的操作数和源操作数相加，其和数 存放在目的操作数中，源操作数原有内容不 变。 根据相加结果设置标志寄存器中的CF、PF、 AF、ZF、SF和OF。 Add指令可以进行字或字节操作。 对src和dest的具体内容的要求。
加法指令
Add ax,bx Add al,bl Add cx,20 Add cl,0A4h Add dl,da_byte Add da_word[si],dx 对于第四条指令，如果(cl) = 0e5h，
指令格式
双操作数指令：OPR DEST,SRC 单操作数指令：OPR DEST 无操作数指令：OPR
传送类指令
数据传送指令(move) mov dest,src 可以进行字节数据传送，也可以进行字数据 传送。 mov cl,05h ;字节传送 mov ax,1234h ;字传送 mov da_byte,12h ；字节传送 mov da_word,1234h ;字传送
位操作类指令
逻辑运算指令（Logical） 测试指令（Test） 移位/循环移位指令(shift/rotate) 处理器控制类指令
逻辑运算指令（Logical）
数据传送指令(move)
寄存器之间的传送 mov dl,cl ;字节传送 mov ax,bx ;字传送 mov ds,ax ;通用寄存器和段寄存器之间的 传送

汇编语言第3章 指令系统和寻址方式

汇编语言第3章 指令系统和寻址方式

5.寄存器相对寻址方式（register relative addressing）
EA=基址（base） 或变址（ index）+偏移量 （displacement）
基址寄存器有：BX，BP 变址寄存器有：SI，DI 注：默认段是数据段和堆栈段
（SI） 物理地址=（DS）*16+（BX）+displacement
（DI） =（SS）*16+（BP）+ （SI）+displacement （DI）
例：mov AX，ARRAY[BX][DI] （DS）=1000H，（BX）=1200H， （DI）=1000H, ARRAY=1000H 物理地址=DS*16+（BX）+（DI）+ARRAY =DS*16+1200+1000+1000=13200H 若：(13200)=34H，（13201）=12H 则，（AX）=1234H 允许段超越。 例：mov AL，ES：ARRAY[BX][DI] 用途：处理成组数据(举例说明)
2.段内间接寻址（intrasegment indirect addressing） （IP）新=EA=寄存器或存储单元的内容 寄存器：所有寄存器寻址方式可用的寄存器 存储单元：所有存储单元寻址方式均适用 例：JMP SI （IP）=（SI） JMP WORD PTR VAR或简写JMP VAR （DS）=1000H，VAR=2000H 存储单元的物理地址=（DS）*16+VAR=12000H （12000H）=1234H 则，（IP）新=1234H
4.寄存器间接寻址方式（register indirect addressing）
EA=基址（base） 或变址（ index） 基址寄存器有：BX，BP 变址寄存器有：SI，DI 注：默认段是数据段和堆栈段 （SI） 物理地址=（DS）*16+（BX） （DI） =（SS）*16+（BP）

第3章 8086 8088指令系统和寻址方式

第3章 8086 8088指令系统和寻址方式


第3章 指令系统和寻址方式
3.1 概述 3.2 数据寻址方式 3.3指令格式及指令执行时间 3.4 8088/8086 CPU的指令系统
3.1 指令系统概述
指令是计算机能够识别和执行的指挥计算机进行操作的命
令。指令系统是指微处理器能执行的各种指令的集合。
程序是指令的有序集合，指令是程序的组成元素，通常一
演示
3.2 数据寻址方式
2. 寄存器间接寻址方式
在计算机中通常将BX、BP称为基址寄存器，SI、DI称为
变址寄存器，寻址时操作数的地址被放在这些寄存器中。
寄存器间接寻址方式在汇编格式中表示为
[基址寄存器名或变址寄存器名]
【例】
MOV AX, [BX]
；AX←DS:[BX]
演示
3.2 数据寻址方式
直接寻址方式是指寻找的操作数的地址在指令中直接给出。 这种寻址方式在汇编格式中表示为 ● 操作码 地址表达式 (或[地址表达式]) ● 操作码 [数字表达式]
3.2 数据寻址方式
【例】
MOV AX, [2000H]；AX←DS:[2000H] MOV AX, ES: [2000H] ；AX←ES:[2000H]
MOV AX, 0102H
；AX←0102H
演示
3.2 数据寻址方式
3.2.2 寄存器寻址方式
寄存器寻址是指寻找的操作数在某个寄存器中。 格式: 操作码 寄存器名
比如AL，BX，CX，DS、IP等等。 【例】
MOV AX, BX
；AX←BX
演示
3.2 数据寻址方式
3.2.3 存储器寻址方式
1. 直接寻址方式

若（CS）=5200H 时，物理转移地址为 B230H，则当CS 的内容被设定为7800H， 物理转移地址应为多少？ =9230H 78000H +9230H=81230H。

汇编课第3章寻址方式与指令系统之3 (1)

汇编课第3章寻址方式与指令系统之3 (1)

北京理工大学-张华平-2010
24
① 段内直接短转移 格式：JMP SHORT LABEL 例.
JMP SHORT B1 ;无条件转移到B1标号处 A1: ADD AX,BX B1: …
北京理工大学-张华平-2010
25
② 段内直接转移 格式：JMP LABEL 或： JMP NEAR PTR LABEL
同上
测试并取反由SRC 指定的DST中的位
同上
表3-4 位测试指令
北京理工大学-张华平-2010
10
三、位扫描指令
从386开始增加了位扫描指令,它们包括 BSF、BSR指令，可用于扫描操作数中第一个含 1的位。
北京理工大学-张华平-2010
11
1.顺向扫描指令 BSF 格式：BSF DST,RSC 功能：从右向左扫描RSC操作数中第一个含1的
… B3: SUB AX,CX
… C2 ENDS
北京理工大学-张华平-2010
动画演示
29
2.条件转移指令 执行这类指令时通过检测由前边指令已
设置的标志位确定是否转移，所以它们通常 是跟在影响标志的指令之后。这类指令本身 并不影响标志。
条件转移指令的通用汇编格式： JCC LABEL
北京理工大学-张华平-2010
（设为n），空出的位用操作数OPRD2高端的n位 填充，但OPRD2的内容不变，最后移出的位在进 位标志CF中。
2．双精度右移指令 SHRD 格式：SHRD OPRD1,OPRD2,CNT
北京理工大学-张华平-2010
20
3.6 程序控制指令
本节提供的指令可以改变程序执行的顺 序，控制程序的流向。它们均不影响标志位。
表3-7 检测北单京理个工大条学件-张华标平志-201位0 转移指令 33

微型计算机原理第3章_1_寻址方式

微型计算机原理第3章_1_寻址方式

8086/8088的寻址方式 第三章 8086/8088的寻址方式 和指令系统主 讲 ： 乔 瑞 萍学习要点数据寻址的8种寻址方式，I/O端口寻址的 2种寻址方式 程序转移地址的4种寻址方式 掌握8086指令（操作码助记符，可以使用 的寻址方式） 了解80386新增寻址方式和指令3.1 计算机指令格式1、汇编指令格式： OP.C OP.D （Operating Code、Operating Data） 注：OP.C指操作码助记符 OP.D指操作数部分，又称地址码。

（实际上的OP.C、OP.D都应该是二进制数，即 机器码。

）2、根据OP.D中地址的个数，指令可分为： 1）零地址指令：只有OP.C，没有OP.D。

2）一地址指令：单OP.D。

3）二地址指令：双OP.D。

4）三地址指令：三OP.D。

3. 指令长度与字长的关系指令长度主要取决于OP.C的长度 OP.D地址的长度 OP.D地址的个数几个概念： 1)指令的长度指其机器码的长度，是字节的简 单倍数； 2)现代计算机广泛采用变字长指令格式：并非 所有指令的长度一致。

3)指令长度与其执行时间没有必然的联系，短 指令也可能执行时间长。

4)指令字长与内存的编址单位及CPU的机器字 长有关。

3.3 指令格式1、80x86指令编码格式（P81~83） 指令码是指每条指令所对应的二进制 编码，即机器码，这里只是要求大家了 解一下汇编指令如何翻译成机器码的， 即了解编译程序的工作,自学，不做要 求。

3.2 80X86的寻址方式 （addressing modes）P70，指令语句由操作码和操作数两部 分构成，操作码表示计算机执行什么操 作；操作数可能指明了参与操作的数本 身，或规定了操作数的地址。

8086/8088的寻址方式分为两类:数据寻址方式 转移地址寻址方式1）数据寻址方式（8种）（以通用传送指令MOV AX，SRC为例）定义：指令中用以说明或形成操作数有效地址 （Effective Adress）的方法，称为操作数的寻址 方式。

汇编语言 第3章1 80x86的指令系统和寻址方式

汇编语言 第3章1 80x86的指令系统和寻址方式
– 4个段寄存器seg：
CS、DS、SS、ES
寄存器寻址指令
MOV AX,1234H MOV BX,AX ；AX←1234H ；BX←AX
寄存器寻址
3.1.4 存储器寻址方式
指令中给出操作数的主存地址信息（偏移
地址，称之为有效地址EA），而段地址在 默认的或用段超越前缀指定的段寄存器中
8086设计了多种存储器寻址方式
量之和，寄存器可以是BX、BP或SI、DI 有效地址＝BX/BP/SI/DI＋8/16位位移量
段地址对应BX/SI/DI寄存器默认是DS，对应BP
寄存器默认是SS；可用段超越前缀改变 MOV AX,[DI+06H]; mov ax,table[di] ；AX←DS:[DI+06H] MOV AX,[BP+06H] ；AX←SS:[BP+06H] 相对寻址
；AX←DS:[BX+SI+06H]
相对基址变址
位移量可用符号表示 同一寻址方式有多种表达形式
指令操作数的表达－寄存器
r8——任意一个8位通用寄存器
AH AL BH BL CH CL DH DL
r16——任意一个16位通用寄存器
AX BX CX DX SI DI BP SP
reg——代表r8或r16
（4）基址变址寻址方式
有效地址由基址寄存器（BX或BP）的内容加上
变址寄存器（SI或DI）的内容构成：
有效地址＝BX/BP＋SI/DI
段地址对应BX基址寄存器默认是DS，对应BP
基址寄存器默认是SS；可用段超越前缀改变 MOV AX,[BX+SI] ；AX←DS:[BX+SI] MOV AX,[BP+DI] ；AX←SS:[BP+DI] MOV AX,DS:[BP+DI] ；AX←DS:[BP+DI]

第三章 8086的寻址方式

第三章 8086的寻址方式
7
8086/8088指令概述
操作数的一般形式： 3、存储器操作数：这类操作数是指定存储单元 的内容或该单元的地址.
例1：MOV DS：[1000H], AL 其意义是将AL的内容送存储器数据段中偏移地址为 1000H的单元中去。
例2: 若指令改写为MOV AL，DS: [1000H]
指令意义为将数据段中偏移地址为 1000H 单元中的 内容送AL寄存器。前者指的是存储单元的地址，后者指 的是存储单元的内容
22
3.1 寻址方式
直接寻址： 符号地址：
8086/8088指令寻址方式
例3 ：AREA1 EQU 0867H ; 等值伪指令EQU给常数0867H定义 一个符号AREA1 MOV AX，AREA1 ；AX=0867H 例4：AREA1 DW 0867H ;DW伪指令用来定义变量，
变量用来表示存储器中的数据。变量名AREA1表示内存中 一个数据区的名字,也就是符号地址,该地址单元存放一个字 数据0867H。 MOV AX，AREA1 ；
4、隐含操作数：这类操作数被操作助记符隐含着。 如，对压缩BCD加法结果进行调整的DAA，其操 作数就是隐含操作数AL。
5 、Ｉ／Ｏ端口操作数：可以作源操作数或目的操作数。 （Ｉ／Ｏ端口地址，可以直接或寄存器间接给出）
如: IN AL, 44H
OUT 量和常量三个概念：
例如：MOV AX，BX
3
8086/8088指令概述
例如：MOV AX，BX
用 MOV表示进行数据传送的操作码，用 AX、 BX表示操作数， 显然这样的表示方式更清晰，更便于记忆和使用。 用符号、助记符书写的指令称为符号指令。用符号指令书写程 序的规范称为汇编语言，对应的程序称为汇编语言源程序。

汇编语言-寻址方式

汇编语言-寻址方式

2020/12/27
20
基址加变址寻址例题
例3.12 MOV AX，[BX][SI] （等价形式MOV AX，[BX＋SI]）
说明：目的操作数地址是AX，源操作数偏移地址EA ＝[BX]＋[SI]，其中，基址寄存器选用了BX，变址寄存器 选用了SI。由于源操作数选用BX作基址寄存器，所以其物 理地址PA是由数据段寄存器DS的内容左移4位二进制与偏 移地址EA相加形成。
执行： (BX)→40050H 执行后：(40050H)=3344H，(BX)、(BP)、(DI)、 (SS)均不变。
2020/12/27
22
7. 相对基址加变址寻址
在该寻址方式中，操作数存放在存储器里，操作数的偏移
地址EA是由指令中指定的基址寄存器内容、变址寄存器内容 及位移量X三项相加之和组成。
为目的操作数地址，CX的内容为目的操作数。 执行前：(CX)=78H， 执 行：(CX)－1→CX 执行后：(CX)=77H
例3.7：ADD AX，BX 说明：ADD是双操作数指令，功能是实现加法运算，AX
为目的操作数地址，AX的内容为目的操作数，BX为源操作数地 址，BX的内容为源操作数。
执行前：(AX)=1234H，(BX)＝5620H，即 执 行：(AX)＋(BX) →AX 执行后：(AX)＝6854H，(BX)不变。
2020/12/27
2
3.1 数据寻址方式
数据寻址方式即寻找操作数地址的 方式，在8086/80286中只能使用16位 寻址，而80386及其后继机型则既可用 16位寻址，也可用32位寻址，无论多 少位寻址实质都是寻找操作数的物理 地址。物理地址是由段地址和偏移地 址两部分组成，段地址存放在相应的 段寄存器中，偏移地址存储在相应的 地址寄存器中，偏移地址又称有效地 址。

汇编语言 第三章 实方式指令寻址与指令系统

汇编语言 第三章 实方式指令寻址与指令系统

3.2实方式32位指令寻址

实地址方式32位指令寻址，指在32位的PC机上使
用16位的存储机制，执行32位的非保护方式及非虚拟
方式的指令，达到直接存取32位寄存器和32位存储器
操作数的目的。
3.3实方式指令系统
指令系统是一台机器所有指令的集合。 Pentium系列 机指令系统庞大、类型多样,约有300多条指令,其中包 括基本指令100多条。 具有支持多进程、多任务、虚 拟存储器和多媒体等功能的32位指令。
设DS=4000H， 1、MOV AX,[3020H] 2、VAR DW 86
MOV AX,VAR 3、SI=1800H, MOV AX,[SI] 4、COUNT DW 5,6,7,8 SI=06H MOV AX,COUNT[SI]
3.1.3数据寻址与数据结构的 关系
多种寻址方式能方便、灵活的存取操作数, 支持高级语 言的某些数据结构。
寄存器间接寻址例
例：MOV AX，[BX] 设BX=1200H
代
MOV
码
段
偏移地址
┇
1200H 22H
数
AH AL 11 22
11H
据
段
寄存器间接寻址
由寄存器间接给出操作数的偏移地址；
存放偏移地址的寄存器称为间址寄存器，它们是：BX， BP，SI，DI
操作数的段地址（数据处于哪个段）取决于选择哪一 个间址寄存器：
一、立即寻址
指令中的源操作数是立即数，即源操作数是参加操作 的数据本身
例：MOV AX，1200H
AH AL
MOV
00H
代
12H
码
┇
段
寄存器寻址(Register Addressing)

第3章_1 寻址方式

第3章_1 寻址方式

16位不允许使用 、CX、DX存放 位不允许使用AX、 、 存放 存放EA 位不允许使用 × MOV AX, [CX]
3．2 寻址方式 ．
存储器寻址
例1 MOV AX，[BX] ， （DS）=2000H，（SS）=1000H，（BP）=120H ） ， ） ， ） （BX）=100H，（AX）=1234H，（20100H）=5678H ） ， ） ， ） 偏移地址EA=（BX）=100H （ ） 偏移地址 物理地址PA= （DS） × 16 +（BX）=20000H+100H=20100H 物理地址 ） （ ） 内 存 （DS） 2000H BH EA=(BX) 01H 2000H 20100H BL 00H 0H ×16
AL 05H
64H
...
AH 30H
AL 64H
... 操作码 指 令 代 码 段
05H
30H
...
...
例
MOV MOV MOV
AL，05H ， AX，3064H ， 3，AL ， MOV AH, 3064H
立即数不能做目的操作数 源、目的操作数的字长一致 目的操作数的字长一致
3．2 寻址方式 ．
(AX) = 5678H
AH AL
0CH 52H
56H
78H 20100 78H 20101 56H
+
PA
3．2 寻址方式 ．
存储器寻址 3. 基址寻址
为：基址寄存器+位移量 基址寄存器 位移量 •16位偏移地址 位偏移地址EA 位偏移地址 数据段（ ） 数据段（DS）EA=BX+8或16位移量 或 位移量 堆栈段（ ） 堆栈段（SS）EA=BP+8或16位移量 或 位移量 MOV MOV MOV MOV AX, [BX] ；源操作数在数据段 AX, [BX+3] AX, 3[BX] [BP]，DI ；目的操作数在堆栈段 ，

单片机原理及接口技术第三章指令系统

单片机原理及接口技术第三章指令系统
包括数据传送、算术运算、逻辑运算、位操作等指令。
AVR指令集
以简洁、高效著称，具有丰富的算术和逻辑操作指令。
PIC指令集
采用精简指令集（RISC）结构，以高速、低功耗为特 点。
汇编语言基础
汇编语言概念
用助记符代替机器语言中的二进制代码，更易于理解和记忆 。
汇编语言与机器语言关系
汇编语言是机器语言的符号化表示，与机器语言一一对应。
06
指令系统应用与扩展
指令系统在嵌入式系统中的应用
控制程序流程
通过条件判断、循环、跳转等指令，实现程序流 程的控制。
数据处理
对数据进行算术运算、逻辑运算、移位等操作， 满足各种数据处理需求。
系统资源管理
通过指令系统对嵌入式系统的资源进行统一管理 和调度，如内存分配、中断处理等。
自定义指令实现特定功能
提高代码效率
针对特定应用场景，设计专用指令，可以显 著提高代码执行效率。
实现特殊功能
通过自定义指令，可以实现一些标准指令集 无法完成的特殊功能。
优化算法性能
针对某些特定算法，设计专用指令进行优化， 提高算法执行效率。
指令系统扩展方法
指令集扩展
在原有指令集基础上增加新的指令，以支持 更多功能或提高性能。
寻址方式
8051单片机提供七种寻址方式，包括寄存器寻址、直接寻址、寄存器间接寻址 、立即寻址、位寻址、相对寻址和变址寻址，使得编程更加灵活高效。
指令执行时间
8051单片机的指令执行时间通常为1-4个机器周期，部分复杂 指令可能需要更多时间，但总体来说，其执行速度较快。
PIC单片机指令系统简介
精简指令集
高级语言支持
AVR单片机指令系统针对高级语言进行优化，使得使用C语言等高 级语言编程时能够生成高效的代码。

第三章MCS-51指令系统及汇编语言程序设计

第三章MCS-51指令系统及汇编语言程序设计

指 令 系 统 的 寻 址 方 式
MCS-51指令系统及一般说明 MCS-51指令系统及一般说明
在介绍指令之前， 在介绍指令之前 ， 先对指令中使用的一些符号意义进行简单 的说明。 的说明。 direct---直接地址， ---直接地址 ① direct---直接地址，即8位的内部数据存储器单元或特殊 功能寄存器的地址。 功能寄存器的地址。 #data--包含在指令中的8位常数。 --包含在指令中的 ② #data--包含在指令中的8位常数。 #datal6--包含在指令中的16位常数 包含在指令中的16位常数。 ③ #datal6--包含在指令中的16位常数。 rel-- 位的带符号的偏移量。用于SJMP --8 SJMP及所有的条件转移 ④ rel--8位的带符号的偏移量。用于SJMP及所有的条件转移 指令中。 指令中 。 偏移量按相对于下一条指令的第一个字节地址与跳转 后指令第一个字节地址之差计算， 范围内取值。 后指令第一个字节地址之差计算，在－128~+127范围内取值。 128 +127范围内取值 DPTR--数据指针，可用作16位的地址寄存器。 --数据指针 16位的地址寄存器 ⑤ DPTR--数据指针，可用作16位的地址寄存器。
指 令 系 统 的 寻 址 方 式
寄存器间接寻址
寄存器间接寻址方式可用于访问内部RAM 或外部数据存储器 寄存器间接寻址方式可用于访问内部 RAM或外部数据存储器 。 RAM 或外部数据存储器。 这种寻址方式是由指令指定某一寄存器的内容作为操作数的 地址。 地址。 其中(Ri)=40H (Ri)=40 例如 MOV A，@Ri ；（i＝0或1），其中(Ri)=40H 这条指令表示从Ri中找到源操作数所在单元的地址， Ri中找到源操作数所在单元的地址 这条指令表示从Ri中找到源操作数所在单元的地址，把该地 址中的内容传送给A 即把内部RAM 40H单元的内容送到累加器A RAM中 址中的内容传送给A。即把内部RAM中40H单元的内容送到累加器A 中。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
1、常用操作数符号说明
符号
XARn ARn，ARm ARnH ARPn AR（ARP） XAR（ARP） AX # PM PC ~ [loc16] 0：[loc16] S：[loc16] [loc32] 0：[loc32] S：[loc32] 7bit 0:7bit S:7bit 8bit 0:8bit
5
PM与结果保存方式的关系
PM +4 +1 0 -1 -2 -3 -4 -5 -6 保存方式 P（31:4）=相乘结果中低38位的（27:0），P（3:0）+0 P（31:1）=相乘结果中低38位的（30:0），P（31）+0 P（31:0）=相乘结果中低38位的（31:0） P（31:0）=相乘结果中低38位的（32:1） P（31:0）=相乘结果中低38位的（33:2） P（31:0）=相乘结果中低38位的（34:3） P（31:0）=相乘结果中低38位的（35:4） P（31:0）=相乘结果中低38位的（36:5） P（31:0）=相乘结果中低38位的（37:6）
§3.2 寻址方式
C28x系列DSP的指令集采用7种寻址方式：
直接寻址方式 堆栈寻址方式 间接寻址方式 寄存器寻址方式 数据/程序/IO空间寻址方式 程序空间间接寻址方式 字节寻址方式
第三章 寻址方式和汇编指令
§3.1 汇编语言指令集概述 §3.2 寻址方式 §3.3 C28x汇编操作指令 §3.4 汇编程序
1
§3.1 汇编语言指令集概述
在TMS320C2000系列中，CPU内核为： C20x/C24x/C240x：C2xLP： C27x/C28x：C27x、C28x 这些CPU的硬件结构有一定差别，指令集也不相同，但在C28x芯片 中可以通过选择兼容特性模式，使C28xCPU与C27xCPU及C2xLPCPU具 有最佳兼容性。 通过状寄存器STl的位OBJMODE和位AMODE的组合来选定模式。 3种操作模式： C28x模式：在该模式中，用户可以使用C28x的所有有效特性、寻址 方式和指令系统，因此，一般应使C28x芯片工作于该种模式。 C27x目标——兼容模式：在复位时，C28x的CPU处于C27x目标—兼 容模式。在该模式下，目标码与C27xCPU完全兼容，且它的循环—计数 也与C27xCPU兼容。 C2xLP源——兼容模式：该模式允许用户运行C2xLP的源代码，这 些源代码是用C28x代码生成工具编译生成的。

4
关于算术方面的助记符以及与其相关的标志位
COND 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111 语法 NEQ EQ GT GEQ LT LEQ HI HIS，C LO,NC LOS NOV OV NTC TC NBIO UNC 描述 不等于 等于 大于（有符号减法） 大于或等于（有符号减法） 小于（有符号减法） 小于或等于（有符号减法） 高于（无符号减法） 高于或相同（无符号减法） 低于（无符号减法） 低于或相同（无符号减法） 无溢出 溢出 测试位为0 测试位为1 BIO输入等于零 无条件 测试标志位 Z=0 Z-1 Z=0且N=1 N=0 N=1 Z=1或N=1 C=1且Z=0 C=1 C=0 C=1或Z=0 V=0 V=1 TC=0 TC=1 BIO=0
续：
S:8bit 10bit 0:10bit S:10bit 16bit 0:16bit S:16bit 22bit 0:22bit S:22bit LSb LSB LSW MSb MSB MSW OBJ N {} = == 8位立即数，符号扩展 表示10位立即数 10位立即数，零扩展 10位立即数，符号扩展 表示16位立即数 16位立即数，零扩展 16位立即数，符号扩展 表示22位立即数 22位立即数，零扩展 22位立即数，符号扩展 最低有效位 最低有效字节 最低有效字 最高有效位 最高有效字节 最高有效字 对于某条指令，位OBJMODE的状态 重复次数（N=0,1,2,3,4,5,6…） 可选字段 赋值 等于
6
2、汇编语法指令描述
汇编指令一般都由操作符和操作数组成，操作符也被称为指令助记符，它 是指令中的关键字，表示本条指令操作类型，不能省略。操作数可以省略，也 可以有很多，但各操作数之间要用“,”分开。指令助记符与操作数之间要用空 格分开。 ARn ： n为数值0～7，ARn指定下次的辅助寄存器。 ind ： 选择以下7种符号之一：*，*+，*-，*0+，*0-，*BR0+，*BR0-(兼容模式 使用)。 #：立即寻址方式中常用的前缀。数值前面带“#”，表示该数值为一个立即数 << 左移。 >> 右移。 @： 当使用C28x语法时，64位字段数据与通过“@”符号来表示，以帮助程 序员理解当前正在使用哪种寻址模式。 @@： 当使用C28x语法时，128位字段数据页通过“@@”符号来表示。 loc16：16位寻址方式指定地址单元的内容。 loc32：32位寻址方式指定地址单元的内容。 7 #16bitsigned：16位有符号立即数。
描述
32位辅助寄存器XAR0~XAR7 32位辅助寄存器XAR0~XAR7的低16位 32位辅助寄存器XAR0~XAR7的高16位 32位辅助寄存器指针，ARP0指向XAR0，ARP1指向XAR1…… ARP指向的辅助寄存器的低16位 ARP指向的辅助寄存器 累加器的高16位寄存器AH或者16位寄存器AL 立即数助记符 乘积移位方式（+4 ,1 ,0 ，-1，-2，-3,-4 ,-5 ，-6） 22位程序计数器 按位求反码 Loc16寻址方式对应的16位数据 将Loc16寻址方式对应的16位数据进行零扩展 将Loc16寻址方式对应的16位数据进行符号扩展 Loc32寻址方式对应的32位数据 将Loc32寻址方式对应的32位数据进行零扩展 将Loc32寻址方式对应的32位数据进行符号扩展 表示7位立即数 7位立即数，零扩展 7位立即数，符号扩展 表示8位立即数 3 8位立即数，零扩展
