第三章 8086的寻址方式和指令系统

  • 格式：ppt
  • 大小：114.50 KB
  • 文档页数：17

下载文档原格式

  / 17

合集下载

第3章 8086指令系统-汇编语言程序设计教程-陆遥-清华大学出版社

第3章 8086指令系统-汇编语言程序设计教程-陆遥-清华大学出版社

直接寻址方式可以利用变量名的偏移地址属性来 描述操作数的偏移地址（可直接用变量名，或将 变量名置于方括号[ ]中），段寄存器默认为DS。 如果实际使用的段寄存器不是DS，则必须用段 前缀明确指出。
【例3.7】设数据段内有如下变量定义语句
VAR DB 76H,5CH,0A3H,08H
分析以下指令的执行结果。
3.1 指令系统基本概念
指令是给计算机下达的一个简单操作任务，CPU 所能执行的所有指令构成了一个计算机的指令系 统（也称指令集）。
汇编语言指令是对机器指令的符号化表示，采用 助记符来表示指令的操作功能和操作对象。
指令通常可以分为以下几类：
⑴ 数据传送类指令。 ⑵ 算术运算类指令。
⑸ 程序控制类指令。 ⑹ 处理器控制类指令。
【例3.3】要求将数据68传送给AL寄存器，写出相应的传 送指令。 分析：由于AL寄存器接收数据，所以目的操作数为AL， 采用寄存器寻址方式，而源操作数为常数68，采用立即寻 址方式
MOV AL,68 ;AL←68
【例3.4】设被加数存于寄存器DX中，加数为512，写出相 应的加法指令。 分析：因为被加数由寄存器DX提供，所以DX为目的操作 数，采用寄存器寻址方式，而加数为常数512，采用立即 寻址方式
操作数。
2. ADD指令
指令格式：ADD DST,SRC 指令功能：DST←(DST)+(SRC) 。执行加法运算。 操作数特点：两个操作数。被加数DST为目的操作数，加
数SRC为源操作数。
3. NOT指令
指令格式：NOT OPR 指令功能：OPR←(OPR) 。执行逻辑非运算。 操作数特点：一个操作数。OPR既是目的操作数，也是源
段地址由段寄存器提供，用段前缀（DS:，ES:， CS:或SS:）来指明；偏移地址（亦称有效地址） 则有多种表示形式，由此形成了不同的存储器寻 址方式。

第3章 8086的指令系统—3.1寻址方式

第3章 8086的指令系统—3.1寻址方式
EA=[基址寄存器]+（[变址寄存器] *比例因子）+位移量 BX,BP SI,DI 1 0,8,16
例:(BX)=2000H，(SI)=1000H，偏移量=0250H,
则EA= 2000H+1000H+0250H=3250H
寻址目的
确定本条指令的操作数据 在指令中 PA:存储器内的绝对地址（20位） 在存储器中 EA:某个段内的相对地址（16位） 在寄存器中 确定下一条指令的地址 根据指令长度计算 根据转移指令的目标地址
寄存器名表示其内容（操作数）
MOV AX, BX
MOV AL, BH
；AX←BX
；AL←BH
演示
第3章： 3.1.3 存储器寻址方式
操作数在主存储器中，用主存地址表示 程序设计时，8088采用逻辑地址表示主存地址
段地址在默认的或用段超越前缀指定的段寄存器中 指令中只需给出操作数的偏移地址（有效地址EA）
演示
；AX←DS:[SI+06H]
第3章：4. 基址加变址寻址方式
有效地址由基址寄存器（BX或BP）的内容加上 变址寄存器（SI或DI）的内容构成： 有效地址＝BX/BP＋SI/DI 段地址对应BX基址寄存器默认是DS，对应BP基 址寄存器默认是SS；可用段超越前缀改变
MOV AX, [BX+SI] MOV AX, [BX][SI]
*微型计算机汇编语言特点 *微型计算机指令系统概述 *寻址方式
指令及其格式
指令及指令集 计算机能够识别和执行的基本操作命令
指令的作用
告诉CPU干什么？What? 告诉CPU从哪儿取数据？Where? 告诉CPU下一条指令在哪儿？Where? 操作码 操作数或操作数地址 指令的格式

微机原理与接口技术第3章 80x86指令系统

微机原理与接口技术第3章 80x86指令系统

52234H 89H (操作数低8位) 52235H 67H (操作数高8位)
……
运行结果：(AX) = 6789H
图3-11 基址变址寻址
图3-12 DEBUG下基址变址指令的输入、汇编及执行
5、相对基址变址寻址
EA = 基址 + 变址 + 位移量
例如：(DS)=5000H，(BX)=1234H，(SI)=1000H ，则： MOV AX，[BX+SI+2000H]
I/O端口寻址
间接端口寻址：采用这种寻址方式时，端口地址为16 位（0~0FFFFH）。
必须先将端口地址存放到寄存器DX中。
例如：
MOV DX，1000H ；端口地址为1000H OUT DX，AL ；间接端口寻址
小结
1. 立即寻址方式：MOV AX,0FF00H 2. 寄存器寻址方式: MOV DX,AX 3. 直接寻址方式: MOV AX,[2000H] 4. 寄存器间接寻址方式: MOV BX,[SI] 5. 寄存器相对寻址方式: MOV AL,COUNT[BX] 6. 基址变址寻址方式: MOV AX,[BX][SI] 7. 相对基址变址寻址方式:
SS
SP
栈顶（低地址）
堆 栈
已入栈 的数据
……
段
栈底（高地址）
图3-20 堆栈结构
➢ 指令格式：PUSH 16位/32位源操作数 POP 16位/32位目的操作数
源操作数：16位或32位通用寄存器、段寄存器或存储器操作 数
386以上系统允许PUSH指令的源操作数为立即数 目的操作数：16位或32位通用寄存器、段寄存器或存储器操 作数 只有386以上的处理器才能使用32位的操作数

3. 寻址方式与指令系统

3. 寻址方式与指令系统

算术运算类指令
加法指令(Addition) 带进位加法指令(Add with carry) 加1指令(Increment) 减法指令(Subtraction) 带借位减法(Subtract with borrow) 减1指令(Decrement) 求负数指令(Negative)
加法指令(Addition)
指令格式：add dest,src 功能：目的操作数和源操作数相加，其和数 存放在目的操作数中，源操作数原有内容不 变。 根据相加结果设置标志寄存器中的CF、PF、 AF、ZF、SF和OF。 Add指令可以进行字或字节操作。 对src和dest的具体内容的要求。
加法指令
Add ax,bx Add al,bl Add cx,20 Add cl,0A4h Add dl,da_byte Add da_word[si],dx 对于第四条指令，如果(cl) = 0e5h，
指令格式
双操作数指令：OPR DEST,SRC 单操作数指令：OPR DEST 无操作数指令：OPR
传送类指令
数据传送指令(move) mov dest,src 可以进行字节数据传送，也可以进行字数据 传送。 mov cl,05h ;字节传送 mov ax,1234h ;字传送 mov da_byte,12h ；字节传送 mov da_word,1234h ;字传送
位操作类指令
逻辑运算指令（Logical） 测试指令（Test） 移位/循环移位指令(shift/rotate) 处理器控制类指令
逻辑运算指令（Logical）
数据传送指令(move)
寄存器之间的传送 mov dl,cl ;字节传送 mov ax,bx ;字传送 mov ds,ax ;通用寄存器和段寄存器之间的 传送

第三章 8086的寻址方式和指令系统[3-4]

第三章 8086的寻址方式和指令系统[3-4]

§3-3 8086的指令系统
3、循环控制指令(Iteration Control)
通常的循环控制
MOV CX, N ; N为循环次数 BEGIN: …. …. …. DEC CX JNZ BEGIN 用LOOP BEGIN替换
循环体
有了循环控制指令，上面程序简化为： MOV CX, N BEGIN: ……
单字节指令，总是被安排在中断服务程序的出口处。
任何中断服务程序不管是外部中断引起的，还是内部中断引起的 , 最后都要
用IRET返回。
举例：
主程序： CODE START: SEGMENT ASSUME CS:CODE, DS:CODE …… STI . . . ENDS END START 中断子程序： …… STI . . . CLI … STI IRET
微型计算机原理与接口技术
第 8讲 佘青山
86919130 qsshe@
There’s always more to learn, and there are always better ways to do what you’ve done
（ 1 ）无符号数比较测试指令中，指令助记符中的“ A”是英文 Above的缩写， 表示“高于”之意，“B”是英文Below的缩写，表示“低于”之意；
（2）带符号数比较测试指令中，指令助记符中的“G”(Great than)表示大于， “L”(Less than)表示小于。
12:16
17
§3-3 8086的指令系统
24
CODE
12:16
§3-3 8086的指令系统
6类指令系统：
数据传送指令 算术运算指令 逻辑运算和移位指令 字符串处理指令

微机原理与接口技术 (第三版)电子工业出版社 第03章 8086的指令系统

微机原理与接口技术 (第三版)电子工业出版社 第03章 8086的指令系统

4、寄存器间接寻址（Register indirect addressing） 内存单元的逻辑偏移地址通过寄存器 间接给出。 例: MOV SI , 61A8H MOV DX , [SI]
5、基址/变址寻址（Based/Indexed addressing） 位移量是一带符号的16位16进制数。当 使用BX或BP寄存器时，称基址寻址；使用SI 或DI寄存器时，称变址寻址。 例: MOV CX , 36H[BX] MOV －20[BP] , AL
2、MOV数据传送指令 其格式为： MOV 目的操作数，源操作数 • 目的操作数和源操作数均可采用不同的寻 址方式， • 两个操作数的类型必需一致。
二、寻址方式介绍பைடு நூலகம்
1．立即寻址（Immediate addressing） 操作数就在指令中，紧跟在操作码后面， 作为指令一部分存放在内存的代码段中，这 种操作数称为立即数。 例： MOV AX , 34EAH MOV BL , 20H
3）、段间直接转移 JMP far PTR 目标地址 4）、段间间接转移 JMP WORD PTR[BX][SI]
2、条件转移指令
1）、单条件转移指令 ① JC ② JNC ③ JE/JZ ④ JNE/JNZ ⑤ JS ⑥ JNS ⑦ JO ⑧ JNO ⑨ JP/JPE ⑩ JNP/JPO ;CF标志为1，则转移 ;CF标志为0，则转移 ;ZF标志为1，则转移 ;ZF标志为0，则转移 ;SF标志为1，则转移 ;SF标志为0，则转移 ;OF标志为1，则转移 ;OF标志为0，则转移 ;PF标志为1，则转移 ;PF标志为0，则转移
3、目标地址传送指令
这类指令有： 1）LEA 有效地址传送到寄存器 2）LDS 装入一个新的物理地址 3）LES 装入一个新的物理地址

寻址方式和指令系统

寻址方式和指令系统

寻址⽅式和指令系统《微机原理》复习思考题第3章 8086的寻址⽅式和指令系统3.1 8086汇编语⾔指令的寻址⽅式有哪⼏类？⽤哪⼀种寻址⽅式的指令执⾏速度最快？3.2 直接寻址⽅式中，⼀般只指出操作数的偏移地址，那么，段地址如何确定？如果要⽤某个段寄存器指出段地址，指令中应如何表⽰？3.3 在寄存器间接寻址⽅式中，如果指令中没有具体指明段寄存器，那么，段地址如何确定？3.4 ⽤寄存器间接寻址⽅式时，BX，BP，SI，DI分别针对什么情况来使⽤？这四个寄存器组合间接寻址时，地址是怎样计算的？举例进⾏说明。

3.5 设DS=2100H，SS=5200H，BX=1400H，BP=6200H，说明下⾯两条指令所进⾏的具体操作：MOV BYTE PTR [BP], 2000MOV WORD PTR [BX], 20003.6 使⽤堆栈操作指令时要注意什么问题？传送指令和交换指令在涉及内容操作数时分别要注意什么问题？3.7 下⾯这些指令中哪些是正确的？哪些是错误的？如果是错误的，请说明原因。

XCHG CS, AXMOV [BX], [1000]XCHG BX, IPPUSH CSPOP CSIN BX, DXMOV BYTE[BX], 1000MOV CS, [1000]3.8 8086系统中，当对SS和SP寄存器的值进⾏修改时,有什么特殊规定？这样做的原因是什么？[解答] 凡是遇到给SS寄存器赋值的传送指令时，系统会⾃动禁⽌外部中断，等到本条指令和下条指令执⾏之后，⼜⾃动恢复对SS寄存器赋值前的中断开放情况。

这样做是为了允许程序员连续⽤两条指令分别对SS和SP寄存器赋值，同时⼜防⽌堆栈空间变动过程中出现中断。

3.9 以下是格雷码的编码表0——0000 1——0001 2——0011 3——0010 4——01105——0111 6——0101 7——0100 8——1100 9——1101请⽤换码指令和其他指令设计⼀个程序段，实现格雷码往ASCII的转换。

第3章8086寻址方式和指令系统-题

第3章8086寻址方式和指令系统-题

第3章8086寻址⽅式和指令系统-题第3章8086寻址⽅式和指令系统⼀、单项选择题（共50⼩题）1、指令MOV AX,[3070H]中源操作数的寻址⽅式为（）A、寄存器间接寻址B、⽴即寻址C、直接寻址D、变址寻址2、DS是（）A、数据段寄存器B、代码段寄存器C、堆栈段寄存器D、附加数据段寄存器3、CF是（）A、进位标志位B、辅加进位标志位C、符号标志位D、全零标志位4、SS是_（）A、数据段寄存器B、代码段寄存器C、堆栈段寄存器D、附加数据段寄存器5、指令MOV [BX]，AX中A、⽬的操作数是寄存器操作数B、源操作数是存储器操作数C、⽬的操作数是存储器操作数D、源操作数是⽴即操作数6、CS是（）A、数据段寄存器B、代码段寄存器C、堆栈段寄存器D、附加数据段寄存器B、源操作数存于堆栈段C、⽬的操作数存于数据段D、⽬的操作数存于堆栈段8、BX是（）A、8位通⽤寄存器B、16位通⽤寄存器C、16位段寄存器D、16位变址寄存器9、ZF是（）A、进位标志B、⽅向标志C、符号标志D、零标志10、IP是（）A、指令指针寄存器B、堆栈指针寄存器C、通⽤寄存器D、变址寄存器11、SI是（）A、8位通⽤寄存器B、16位通⽤寄存器C、16位段寄存器D、指令指针寄存器12、DL是（）A、16位段寄存器B、16位通⽤寄存器C、8位通⽤寄存器D、16位标志寄存器13、指令IDIV BX 的含义是（）A、（AX）/（BX）B、（DX：AX）/（BX）C、（AL）/（BX）D、（AL）/（BL）B、DXC、BPD、DI15、设SS＝2000H，执⾏下列程序段后SP＝（）MOV SP，2000HPUSH AXA、21FFEHB、20000HC、22000HD、22002H16、寄存器间接寻址⽅式中，操作数在( )中。

A、通⽤寄存器B、堆栈C、内存单元D、段寄存器17、JMP WORD PTR[DI]是( )A、段内间接转移B、段间间接转移C、段内直接转移D、段间直接转移18、堆栈指针SP的作⽤是( )。

汇编语言 第3章1 80x86的指令系统和寻址方式

汇编语言 第3章1 80x86的指令系统和寻址方式

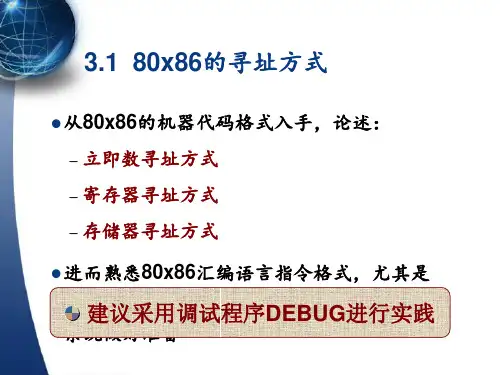

– 4个段寄存器seg：
CS、DS、SS、ES
寄存器寻址指令
MOV AX,1234H MOV BX,AX ；AX←1234H ；BX←AX
寄存器寻址
3.1.4 存储器寻址方式
指令中给出操作数的主存地址信息（偏移
地址，称之为有效地址EA），而段地址在 默认的或用段超越前缀指定的段寄存器中
8086设计了多种存储器寻址方式
量之和，寄存器可以是BX、BP或SI、DI 有效地址＝BX/BP/SI/DI＋8/16位位移量
段地址对应BX/SI/DI寄存器默认是DS，对应BP
寄存器默认是SS；可用段超越前缀改变 MOV AX,[DI+06H]; mov ax,table[di] ；AX←DS:[DI+06H] MOV AX,[BP+06H] ；AX←SS:[BP+06H] 相对寻址
；AX←DS:[BX+SI+06H]
相对基址变址
位移量可用符号表示 同一寻址方式有多种表达形式
指令操作数的表达－寄存器
r8——任意一个8位通用寄存器
AH AL BH BL CH CL DH DL
r16——任意一个16位通用寄存器
AX BX CX DX SI DI BP SP
reg——代表r8或r16
（4）基址变址寻址方式
有效地址由基址寄存器（BX或BP）的内容加上
变址寄存器（SI或DI）的内容构成：
有效地址＝BX/BP＋SI/DI
段地址对应BX基址寄存器默认是DS，对应BP
基址寄存器默认是SS；可用段超越前缀改变 MOV AX,[BX+SI] ；AX←DS:[BX+SI] MOV AX,[BP+DI] ；AX←SS:[BP+DI] MOV AX,DS:[BP+DI] ；AX←DS:[BP+DI]

第三章 8086的寻址方式

第三章 8086的寻址方式
7
8086/8088指令概述
操作数的一般形式： 3、存储器操作数：这类操作数是指定存储单元 的内容或该单元的地址.
例1：MOV DS：[1000H], AL 其意义是将AL的内容送存储器数据段中偏移地址为 1000H的单元中去。
例2: 若指令改写为MOV AL，DS: [1000H]
指令意义为将数据段中偏移地址为 1000H 单元中的 内容送AL寄存器。前者指的是存储单元的地址，后者指 的是存储单元的内容
22
3.1 寻址方式
直接寻址： 符号地址：
8086/8088指令寻址方式
例3 ：AREA1 EQU 0867H ; 等值伪指令EQU给常数0867H定义 一个符号AREA1 MOV AX，AREA1 ；AX=0867H 例4：AREA1 DW 0867H ;DW伪指令用来定义变量，
变量用来表示存储器中的数据。变量名AREA1表示内存中 一个数据区的名字,也就是符号地址,该地址单元存放一个字 数据0867H。 MOV AX，AREA1 ；
4、隐含操作数：这类操作数被操作助记符隐含着。 如，对压缩BCD加法结果进行调整的DAA，其操 作数就是隐含操作数AL。
5 、Ｉ／Ｏ端口操作数：可以作源操作数或目的操作数。 （Ｉ／Ｏ端口地址，可以直接或寄存器间接给出）
如: IN AL, 44H
OUT 量和常量三个概念：
例如：MOV AX，BX
3
8086/8088指令概述
例如：MOV AX，BX
用 MOV表示进行数据传送的操作码，用 AX、 BX表示操作数， 显然这样的表示方式更清晰，更便于记忆和使用。 用符号、助记符书写的指令称为符号指令。用符号指令书写程 序的规范称为汇编语言，对应的程序称为汇编语言源程序。

ch3 8086指令系统(寻址方式)

ch3 8086指令系统(寻址方式)
本例执行完后， AX=3050H
第三章 8086/8088 指令系统
A1 34 12 ... 50 30 ... ...
... 指令
代码段
设DS=3000H DS16 = 3000H×16 =30000H 30000H + 1234H
31234H
30 56
AH
EA=1234H
31234H
AX
数据段
代码段
DS16
AH AX AL
20000H EA=BX(=1000H) 数
21000H
50
A0
A0 50
据 段
这种寻址方式的优点就在于可以随时修改 BX寄存器的内 容，而指向不同的存储单元。故BX又称为基址指针寄存器。
第三章 8086/8088 指令系统
例：ADD AX，[SI] EA=SI 操作：以 EA 作为有效地址，在数据段中 找到某个操作数，再将该操作数与 AX 的内容 相加，结果存放在AX中。
授课教师：王磊 齐鲁工业大学电气学院 办公室：机电楼C320 E-mail：wanglei@
第三章 8086/8088 指令系统
回顾
第三章 8086/8088 指令系统
第三章 8088/8086指令系统
学习内容
指令的基本概念和指令所包含的基本内容。 8086指令的格式及编码方式。 8086指令的寻址方式及寻址过程。 8086指令系统的分类、功能及操作过程，每条指令的
3.1 概述
指令操作数
零操作数指令： 操作码 单操作数指令： 操作码 [操作数] 双操作数指令： 操作码 [操作数] ， [操作数] 多操作数指令： 三操作数及以上
例
MOV AX，1234H 指令操作：把数1234H传送到寄存器AX

第3章 8086指令系统(最后有练习题)

第3章 8086指令系统(最后有练习题)


开 始
8086CPU的指令系统的基本指令

包括数据传送类指令、算术运算类指令、 位操作类指令、串操作类指令、控制转移 类指令、处理机控制类指令。后几节将分 别介绍这些指令的语句格式和功能。
3.1 8086的寻址方式

3.1.1 数据的寻址方式 3.1.2 程序转移地址的寻址方式 3.1.3 对端口的寻址方式
3.1.2 程序转移地址的寻址方式
用来确定转移指令及CALL指令的转向地址。
段内寻址
段内直接寻址 段内间接寻址 段间直接寻址 段间间接寻址
段间寻址
段内：转移指令与转向的目标指令在同一代码段 中,(CS)不变。
段间：转移指令与转向的目标指令在两个代码段中, (CS) 变化。
表示转移距离（称为位移量）的操作符:
返回本节
2 . 寄存器寻址


寄存器寻址方式的操作数在指令指明的寄 存器中。 汇编格式：R ，其中R表示寄存器名。 功能：操作数直接存放在寄存器R中。 例如：MOV AL，BL
【例3-2】下列程序执行后，（AX）=？，
（BX）=？
MOV AX，1234H
MOV BX，5678H
ADD AX，BX 执行：1234H→AX 5678H→BX （AX）+（BX）→AX 执行后：（AX）=68ACH，（BX）=5678H
3 . 直接寻址




特点：操作数在内存中。 汇编格式：①含有变量的地址表达式。 ②段寄存器名：[EA] 。 功能：指令下一字单元的内容是操作数的偏 移地址EA。 图形表示：
【例3-3】
寄存器和存储器内容为：（AX）=1212H， （DS）=3000H，（32000H）=45H， (32001H)=46H。 执行指令：MOV AX ，[2000H] 问执行后：（AX）=? Step1：计算地址DS*16+2000H=32000H Step2：找内容（32000H）,(32001H) 所以执行后：（AX）=4645H

第3章(指令系统1)

第3章(指令系统1)

0000 0100 + 0000 1011 0000 1111
带：( +4 ) + ( +11 ) = +15 OF = 0 无：4 + 11 = 15 CF = 0 带符号数和无符号数都不溢出
0000 0111 + 1111 1011 0000 0010
带：( +7 ) + ( -5 ) = +2 无：7 + 251 = 2 无符号数溢出
短格式： OUT DX , AL （字节） OUT DX , AX （字） 执行操作： ( ( DX ) ) ( AL ) （字节） ( ( DX ) + 1 , ( DX ) ) ( AX ) （字） 注意: * 不影响标志位 * 前256个端口号 00H ~ FFH 可直接在指令中指定（长格式） * 如果端口号 256，端口号 DX（短格式）
40 H 00 H 00 H 30 H
MOV BX , OFFSET TABLE LEA BX , TABLE LDS BX , TABLE
LES BX , TABLE
例： LEA BX , [ BX + SI + 0F62H ] LDS SI , [ 10H ] LES DI , [ BX ] 注意: * 不影响标志位 * REG 不能是段寄存器 * SRC 必须为存储器寻址方式
POP BX 执行后
( BX ) = 2107H
汇编 语言
进栈指令push和出栈指令pop的用法:
例： PUSH DS SUB AX , AX PUSH AX …… …… RET 例： PUSH PUSH PUSH …… POP POP POP
汇编 语言

第3章80888086指令系统(老师用的课件哦)

第3章80888086指令系统(老师用的课件哦)

第3章 8088/8086指令系统
图3.5 变址寻址示意图
第3章 8088/8086指令系统
例：MOV AX，200AH［SI］；或(AX)←
［(DS)*16＋(SI)＋200AH
EA＝(SI)
＋200AH，SI为变址寄存器，200AH为16位的位移量。
图3.6为用BP寄存器进行变址寻址时的示意图。
第3章 8088/8086指令系统
3.存储器操作数 存储器操作数是把操作数放在存储器单元中。对这 类操作数，在指令中必须给出存储器的地址。存储器 的实际地址(也称物理地址)是由指定的段基址和段内地 址偏移量(也称为有效地址EA)所决定的。由于段基址 相对很少改变，故一般预先予以指定，以后通过隐含 方法使用，即只要段基址未改变，其在汇编指令中便 不再出现。此时，只给出有效地址EA(以各种寻址方式 给出)。
第3章 8088/8086指令系统
3.2 8088/8086指令系统
3.2.1 数据传送指令 1 .数据传送指令MOV 指令格式：MOV OPRD1，OPRD2 MOV 为操作码。 OPRD1为目的操作数，可以是寄存器、存储器、
累加器。
第3章 8088/8086指令系统
OPRD2为源操作数，可以是寄存器、存储器、累 加器和立即数。
第3章 8088/8086指令系统
4.寄存器间接寻址
寄存器间接寻址的操作数类型为存储器操作数，与 直接寻址方式的区别是：该存储单元的16位段内偏移 地址，不是从指令代码中直接得到，而是从指令所指 定的寄存器中得到。能用于间接寻址的寄存器为SI、 DI、BX、BP。若以SI、DI、BX进行间接寻址，应由 数据段DS的内容作为段基址，间接寻址寄存器的内容 为段内偏移量，并指定形成操作数的物理地址。若以 寄存器BP间接寻址，则BP中的内容为段内偏移量,段寄 存器SS与之一起形成物理地址。寄存器间接寻址示意 图如图3.4所示。

8086的寻址方式和指令系统第三章作业

8086的寻址方式和指令系统第三章作业

MOV RESULT , AX MOV AX , X1+2
SUB AX , X2
ADC AX , X2+2
MOV RESULT, AX （4）MOV AX ,X1
MOV RESULT+2,AX
XCHG AX ,X2 XCHG AX ,X1
3-10.
3-11.
LEA SI ,ARRAY LEA DI ,NEW MOV CX ,7 MOV WORD PTR SUM ,0 LA: MOV AL ,[SI] ADD SUM ,AL ADC SUM+1 ,0 ADD AL ,5 MOV [DI],AL INC SI INC DI LOOP LA MOV AX ,SUM MOV CL ,7 DIV CL MOV AVERAGE ,AL
MOV DX ,X+2
MOV AX ,X
ADD AX ,X
ADC DX ,X+2
CMP DX ,Y+2
([有符号数]JG/JA[无符号数]) L2 ([有符号数]JL/JB[无符号数]) L1
CMP AX , Y ([有符号数]JG/JA[无符号数]) L2
L1: MOV AX , 1 JMP EXIT
（11）BX=1E6CH CF=0
3-13.
3-14.
（12）DX=4186H CF=0
3-15. （1）逻辑地址 1200H：0278H PA=12278H （2）逻辑地址 1200H：0300H PA=12300H （3）逻辑地址 1200H：4800H PA=16800H （4）逻辑地址 3400H：0ABCH PA=34ABCH （5）逻辑地址 00FFH：4800H PA=058F0H 3-16. （1）AX=5H BX=10H CX=0 DX=0 （2）AX=2H BX=4H CX=3H DX=1H （3）AX=3H BX=7H CX=2H DX=0

第三章(寻址方式)

第三章(寻址方式)
MOV AX , [ BX ] MOV AX , ES: [ BX ] MOV AX , [ BP ] PA = 16d × ( DS ) + ( BX ) PA = 16d × ( ES ) + ( BX ) PA = 16d × ( SS ) + ( BP )
* 不允许使用AX、CX、DX 存放 EA MOV AX , [ CX ] * SRC 和 DST 的字长一致 MOV DL , [ BX ] MOV DX , [ BX ] * 适于数组、字符串、表格的处理
(3) 直接寻址方式 * —— 有效地址 EA 由指令直接给出
例：MOV AX , [ 2000H ] EA = 2000H , 假设 (DS) = 3000H , 那么 PA = 32000HAH ALFra bibliotek3050
32000
50H 30H (AX) = 3050H
* 隐含的段为数据段 DS * 可使用段跨越前缀
loop next
(3) 寄存器相对寻址
mov cx, count mov si, 0 next : mov dl, string [ si ] mov ah, 2 int 21h inc si loop next
; mov dl, [ string + si ] ; 显示一个字符 ; mov cx, 17
访问存储器的方式
取指令 堆栈操作 一般数据访问 BP 作为基址的寻址 串操作的源操作数 串操作的目的操作数
默认的 段寄存器
CS SS DS SS DS ES
可跨越的 段寄存器
无 无 CS ES SS CS DS ES CS ES SS 无
偏移地址
IP SP 有效地址 EA BP SI DI
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题 CH3 寻址方式和指令系统
计算机的指令通常包含 操作码 和 操作数 两部分。
设SP为0100H，SS为1000H，则执行PUSH AX 后，
00FE H，SS= 1000 H。 8086系统中，栈底在堆栈的 最高地址 （最高地址端、 最低地址端）。
如果VAL为数据段中0056H单元的符号名，其中存放
16
习题 CH3 寻址方式和指令系统
（6）MOV [SI]，[BX] 源、目的操作数不能同时为存储单元 （7）MOV DS，0200H 立即数不能直接送给段寄存器 （8）IN BL，05H BL不能作为IN指令的目的操作数 （9）MOV AX，IP IP不能作为操作数 （10）MOV SI，[DX] DX不能进行寄存器间接寻址 （11）PUSH AL PUSH指令以字为操作单位
用单条指令或程序片段，实现下述功能
(1)将AX高8位取反，低四位置1，其余位不变。
XOR AX, 0FF00H
OR AX, 0FH (2)将AL的高四位与低四位互换。 MOV CL, 4 ROL AL, CL
(3)将BX、AX内容互换。
XCHG AX, BX
12
习题 CH3 寻址方式和指令系统
[BP+SI+4]源操作数的有效地址为
地址为 数的有效地址为
，物理 0214H 24514H 。指令MOV AX，[DI+100H]源操作
0306H，物理地址
为 24306H 。 设AX=2000H，BX=2002H，则在执行了指令CMP AX，
BX后，标志位CF为

1 ， AX=
。 2000H
基址变址寻址
（5）MOV AX，10[BX][DI] 相对基址变址寻址
14
习题 CH3 寻址方式和指令系统
（6）MOV AX，10[SI] 寄存器相对寻址 （7）MOV AX，[DI] 寄存器间接寻址 （8）JMP BX 段内间接寻址 （9）IN AL，23H 直接端口寻址 （10）IN AL，DX 间接端口寻址
D 。 A．溢出标志
B．符号标志
C．零标志
D．方向标志
10
习题 CH3 寻址方式和指令系统
设AX＝0ABDFH，则在执行指令“AND AX，0001H”后，
AX寄存器的内容为： C
。
A．ABDEH
B．FFFFH
C．0001H
D．0000H
在堆栈内，有效地址为2500H到2505H单元内依次存放
A．CF=0，PF=0
C．CF=0，PF=1
B．CF=1，PF=0
D．CF=1，PF=1
9
习题 CH3 寻址方式和指_条。 C
CMP AL，AL ； SUB AL，AL ；
XOR AL，AL ； MOV AL，0
A．1 是 B．2 C．3 D．4
CPU执行算术运算指令一定不会影响的标志位
6
习题 CH3 寻址方式和指令系统
下列8086指令中，对AX的结果与其他三条指令不
同的是 D
。
A．MOV AX，0
C．SUB AX，AX
假设VAR为变量，MOV
B．XOR AX，AX
D．OR AX，0
BX，OFFSET VAR的寻址方
式是： C 。 A．直接寻址 C．立即寻址
B．间接寻址 D．存储器寻址
7
习题 CH3 寻址方式和指令系统
基址加变址的寻址方式中，基址寄存器是指 1. ，
变址寄存器是指 2．，如执行指令MOV AX， B A [BX+SI+2]后，源操作数的地址位移量EA为 3 ， 其实际物理地址4．。 D B 1.A．AX B．BX C．CX D．SI 2.A．SI B．AX C．BX D．DX 3.A．EA=AX+BX+2 B．EA=BX+SI+2 C．EA=AX+SI+2 D．EA=BX+SI 4.A．SS+EA B．ES*10H+EA C．CS+EA*10H D．DS*10H+EA
15
习题 CH3 寻址方式和指令系统
指出下列指令的错误
（1）MOV AH，BX 源、目的操作数长度不一致 （2）ADD 15H，BX 立即数不能作为目的操作数 （3）MOV CS，AX CS不能作为目的操作数 （4）MOV AX，[SI][DI] SI、DI不能同时出现在一个[]内 （5）MOV BYTE PTR[BX]，1000 源、目的操作数长度不一致
17
用BX的寄存器间接寻址 用BX的寄存器相对寻址
32000 H 36000 H
。 。
用BP和SI的基址+变址寻址 45000 H
用BX和SI的基址+变址且相对寻址 38000 H
。
。
4
习题 CH3 寻址方式和指令系统

已知8086-CPU寄存器的内容如下： AX=0123H，BX=1234H， CX=4567H，DX=9ABCH，DS=2300H， SS=3000H，ES=2800H， DI=1F00H，SP=1000H，BP=0010H，SI=0000H，写出下列过程每 条指令执行后，有关寄存器和内存单元的内容。（5分） （注：无变化的不要标出，内存单元地址用逻辑地址表示）。 LLL PROC FAR MOV WORD PTR [BP]，23H (3000:0010H)=0023H PUSH CX SP-2→SP, SP=0FFEH，(3000：0FFE)=4567H MOV [DI＋2800H]，DX （2300:4700H）= 9ABCH PUSH BX SP-2→SP, SP=0FFCH，(3000：0FFC)=1234H RET IP=1234H，CS=4567H， SP=1000H LLL EDNP
10H、20H、30H、40H、50H、60H六个数，已知
SP=2502H，执行POP BX指令后，有 B
A．SP=2502H，BX=1020H
。
B．SP=2504H，BX=4030H
C．SP=2504H，BX=3040H D．SP=2500H，BX=2010H
11
习题 CH3 寻址方式和指令系统
该指令之前将相应的端口地址送入 DX 器中。
寄存
3
习题 CH3 寻址方式和指令系统
转移指令的寻址主要为CPU提
供 转移地址 或 新的程序入口地址 。 已知当前CPU各寄存器和有关内容，BX=1000H， SI=2000H，BP=3000H，SS=4000H，位移量=4000H， DS=3100H，写出下列寻址方式形成的物理地址。
5
习题 CH3 寻址方式和指令系统
下列指令中，不合法的指令是： A
。
A．PUSH BL
B．ADD
BX，[DI]
C．INT 21H
指令是： C 。
D．IN
AX，09H
完成将AX清零，并使标志位CF清零，下面错误的
A．SUB AX，AX B．XOR AX，AX
C．MOV AX，00H
D．AND AX，00H
8
习题 CH3 寻址方式和指令系统
设（AX）＝1000H，（BX)＝2000H，则在执行了
指令“SUB AX，BX”后，标志位CF和ZF的值分别
为： C
A．0，0 0
。
B．0，1 D．1，1 C．1，
已知CF=0，PF=0，AX＝0FFFFH，则执行语句INC
C AX后，标志位情况为________。
SP=
的内容为0FF2H，当执行指令： ； 0FF2H 而执行： LEA BX，VAL后，则BX= 0056H 。
1
MOV BX，VAL后，BX=
习题 CH3 寻址方式和指令系统
设CS=2500H，DS=2400H，SS=2430H，ES=2520H，
BP=0200H，SI=0010H，DI=0206H则：指令MOV AX，
堆栈存储区由哪两个寄存器管理？简述数据压栈
和弹栈的过程。
输入输出的寻址方式有哪几种？举例说明
直接端口寻址： 间接端口寻址：
IN IN
AL, 30H AL,DX
MOV DX,0200H
13
习题 CH3 寻址方式和指令系统

分别指出下列指令中的源操作数的寻址方式。
直接寻址
（1）MOV CX，[300H] （2）MOV [BP][DI]，300H 立即寻址 （3）MOV AX，BX 寄存器寻址 （4）MOV AX，[BP+DI]
2
习题 CH3 寻址方式和指令系统
执行指令“XOR AX，AX”后，标志位ZF的值
为
1
。
若AL＝10011000B，BL＝01100111B，则执行指令
0FFH ；执行指令“AND “ADD AL，BL”后，AL＝
AL，BL”后，AL＝ 00H 。
在使用8086间接输入/输出指令时，必须在执行
