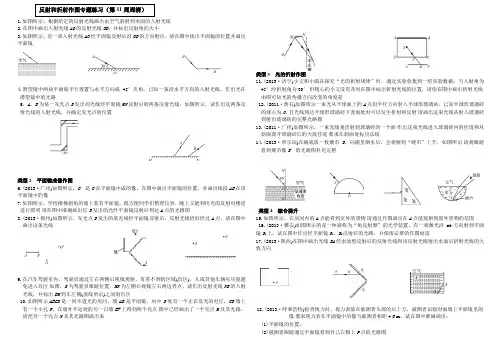

光的反射折射光路图作图练习

1.如图所示，根据给定的反射光线画出由空气斜射到水面的入射光线.

2.在图中画出入射光线AO的反射光线OB，并标出反射角的大小.

3.如图所示，有一束入射光线AO经平面镜反射后沿OB的方向射出，请在图中找出平面镜的位置并画出平面镜.

4.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.

5. A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.

类型2 平面镜成像作图

6.(2013·广州)如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像.

7.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明.请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图.

8.(2013·锦州)如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.

9.在汽车驾驶室内，驾驶员通过左右两侧后视镜观察，有看不到的区域(盲区)，人或其他车辆应尽量避免进入盲区.如图，S为驾驶员眼睛位置，MN为左侧后视镜左右两边界点，请作出反射光线NS的入射光线，并标出BM到车左侧(虚线所示)之间的盲区.

10.如图所示,ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点.图中已经画出了一个亮点M及其光路，请把另一个亮点N及其光路图画出来.

类型3 光的折射作图

11.(2013·济宁)小文和小满在探究“光的折射规律”时，通过实验收集到一组实验数据：当入射角为45°时折射角为30°.但粗心的小文没有及时在图中标出折射光线的位置，请你在图中画出折射光线.由图可知光的传播方向改变的角度是.

12.(2011·黄石)如图所示一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射.请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图.

考点一 光的反射作图

1．(2019·上海)在图中根据给出的入射光线AO画出反射光线OB。

【答案】

【解析】根据反射定律作出反射光线的光路图，题目中已经作出法线，再根据反射光线和入射光线分居法线两侧，反射角等于入射角，作出反射光线即可。

2. (2019·烟台)汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。”（如图）。请在答题卡指定位置，通过作图确定“大镜”的位置。

【答案】

【解析】由题意可知，“大镜”将四邻景物射来的光线反射到盆中的水面，水面又将光线反射到人的眼睛；由光的反射定律知，反射角等于入射角，所以先作出入射光线与反射光线的夹角的平分线即为法线，然后再过入射点作法线的垂线即为“大镜”的位置，如图所示。

3. (2019·青岛)自行车尾灯的反光原理如图甲所示。请完成反射光路， 并标出反射角度数。 2

【答案】

【解析】光线在尾灯中发生两次反射，根据光的反射定律即可画出反射光线。

4. (2019·济宁)如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。请画出光的传播路径。

【答案】

【解析】潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；

过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线。如图所示。

5．（2019·广州）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

【答案】 3

【解析】根据平面镜成像特点：物像关于平面镜对称。可作出物体AB在平面镜的像，如图所示；根据光的反射规律，反射角等于入射角，可作出AO的反射光线；或将A′与O点连接，并延长A′O即可作出入射光线AO的反射光线，如图所示。

6．(2019·南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

最大最全最精的教育资源网

全国中小学教育资源门户网站 | 天量课件、教案、试卷、学案 免费下载 | 光的反射、折射作图题练习

姓名

学号

班级

1.一束光线如图所示．则入射光线是

入射角是

;反射光线是

,反射角是

;折射光线是

;折射角是

．∠2

∠3, ∠2

∠6.(填大于,小于或等于)

2.光的折射规律：光从空气斜射入水中或其他介质时，折射光线

（“靠近”或“远离”） 法线，折射角

入射角；光从水中或其他介质斜射入空气时，折射光线

“ 靠近”或“远离”） 法线，折射角

入射角。

3.下图中画出了光线射到空气与水的界面处发生折射和反射的四幅光路图，其中正确的光路图是(

)

A B C D

4．根据图所给出的条件，分别画出反射光线、入射光线，平面镜的位置．

5、（1）如图所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小。

（2）、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图中完成光路图

最大最全最精的教育资源网

全国中小学教育资源门户网站 | 天量课件、教案、试卷、学案 免费下载 |

6．如下图1，一束光线从空气斜射到水面时发生反射和折射，OA为入射光线，请作出反射光线、法线和大致的折射光线。

7.如图2所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线

8.（1）根据甲图中所示的光线传播情况，在适当位置上放一平面镜.

（2）.根据平面镜成像特点作出图乙物体ABC的像.

中考物理之光的反射与折射作图训练题(含答案)

光的反射与折射作图

一、作图题（共38题；共250分）

1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。4.请在下图中画出折射光线的大致位置；

5.如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。6.

一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

9.根据下列要求，分别完成作图。

XXX所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。10.按照题目要求作图。

XXX所示，XXX在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。

11.自行车尾灯的反光原理如图所示。请完成反射光路，并标出反射角度数。12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。

16.

用激光器收回一束光,射入半圆形玻璃砖的圆心O,成效在水平屏幕MN上出现两个光斑,个中一个光斑在A点,如图乙。请在图乙中画出光路肯定另光斑B点的位置

17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。18.如图所示，XXX通过上方固定的空心管，刚好看不到里的硬币（硬币未画出）。现往中加水至MN处，通过空心管又能看到硬币了。请作出XXX通过空心管又能看到硬币的光路图。19.—束光线从空气斜射入水中，在水面发生反射和折射，已知反射光线OA如图所示，请在图中画出它的入射光线和大致的折射光线。
