晶体管的输入输出特性曲线详解届别系别专业班级姓名指导老师二零一二年十月晶体管的输入输出特性曲线详解学生姓名：指导老师：摘要：晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

根据晶体管的结构进行分类，晶体管可以分为：NPN型晶体管和PNP 型晶体管。

依据晶体管两个PN结的偏置情况，晶体管的工作状态有放大、饱和、截止和倒置四种。

晶体管的性能可以有三个电极之间的电压和电流关系来反映，通常称为伏安特性。

生产厂家还给出了各种管子型号的参数也能表示晶体管的性能。

利用晶体管制成的放大电路的可以是把微弱的信号放大到负载所需的数值晶体管是一种半导体器件，放大器或电控开关常用。

晶体管是规范操作电脑，手机，和所有其他现代电子电路的基本构建块。

由于其响应速度快，准确性，晶体管可用于各种各样的数字和模拟功能，包括放大，开关，稳压，信号调制和振荡器。

晶体管可独立包装或在一个非常小的的区域，可容纳一亿或更多的晶体管集成电路的一部分。

关键字：晶体管、输入输出曲线、放大电路的静态分析和动态分析。

【Keywords】The transistor, the input/output curve, amplifying circuit static analysis and dynamic analysis.一、晶体管的基本结构晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种，如图1-1(a)、(b)所示。

从三个区引出相应的电极，发射极，基极，集电极，各用“E”（或“e”）、“B”(或“b”)、“C”(或“c”)表示。

发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。

基区很薄，而发射区较厚，杂质浓度大，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里;NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。

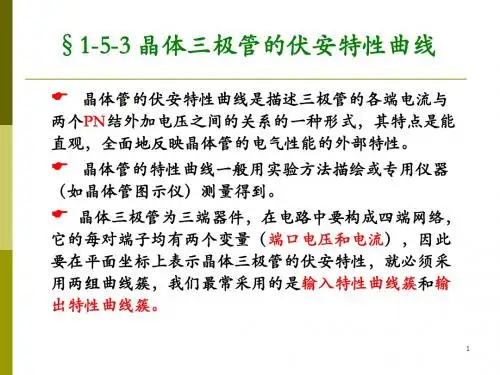

晶体管的共射特性曲线 - 电子技术晶体管的特性曲线是描述晶体管各个电极之间电压与电流关系的曲线，它们是晶体管内部截流子运动规律在管子外部的表现，用于对晶体管的性能、参数和晶体管电路的分析估算。

1、输入特性曲线输入特性曲线描述了在管压降UCE保持不变的前提下，基极电流IB和放射结压降UBE之间的函数关系，即(1) 由图1可见，NPN型晶体管的输入特性曲线的特点如下：图1 晶体管输入特性曲线（1）输入特性曲线有一个开启电压，只有当UBE的值大于开启电压后，IB的值与二极管一样随UBE的增加按指数规律增大，电流IB 有较大的变化，UBE的变化却很小，可以近似认为导通后放射结的电压基本保持不变。

硅管的开启电压为0.5V，放射结的导通电压UON 为0.6～0.7V；锗管的开启电压为0.2V，放射结的导通电压UON为0.2～0.3V；（2）当UCE=0时，集电极与放射极短路，即集电结与放射结并联，相当于两个二极管并联，输入特性曲线与二极管特性曲线相像。

当UCE=1V时，集电结处于反向偏置，内电场加强，放射区注入基区的电子绝大多数被拉到集电区，只有少数电子与基区的空穴复合形成基极电流IB。

在相同UBE下，基极电流比UCE=0V时削减，从而使曲线右移。

UCE1V以后，输入特性曲线基本上与UCE=1V时的特性曲线重合，这是因这UCE1V后，集电极将放射区放射过来的电子几乎全部收集走，对基区电子与空穴的复合影响不大，IB的转变也不明显。

所以通常UCE1时只画一条曲线。

2、输出特性曲线(2) 特性曲线如图2所示，当IB转变时，IC和UCE的关系是一组平行的曲线簇，并有截止、放大和饱和3个工作区。

图2 晶体管输出特性曲线（1）截止区IB=0特性曲线以下的区域称为截止区。

此时晶体管的集电结处于反偏，放射结电压ubeUON，也处于反偏。

集电极电流IC=0。

在电路中犹如一个断开的开关。

三极管工作在截止区时，三个电极之间的关系为：对于NPN型，VBVE；对于PNP型，VBVE；实际上处于截止状态下的晶体管集电极有很小的电流ICEO，该电流称为晶体管的穿透电流，它是在基极开路时测得的集电极-放射极间的电流，它不受IB的把握，但受温度的影响。

晶体管伏安特性与开关特性图文说明1. 晶体管伏安特性曲线⑴输入特性曲线输入特性曲线是指当集电极与发射极之间电压U CE 为常数时， 输入回路中加在晶体管基极与发射极之间的发射结电压u BE 和基极电流i B 之间的关系曲线，如图2.7所示。

用函数关系式表示为:常数==CE BE B u u f i |)(⑵输出特性曲线输出特性曲线是在基极电流i B 一定的情况下，晶体管的集电极输出回路中，集电极与发射极之间的管压降u CE 和集电极电流i C 之间的关系曲线，如图2.8所示。

用函数式表示为常数==B CE C i u f i |)(图2.7 晶体管的输入特性曲线 图2.7输出特性曲线①截止区习惯上把i B ≤0的区域称为截止区，即i B ＝0的输出特性曲线和横坐标轴之间的区域。

若要使i B ≤0，晶体管的发射结就必须在死区以内或反偏，为了使晶体管能够可靠截止，通常给晶体管的发射结加反偏电压。

②放大区在这个区域内，发射结正偏，集电结反偏i C 与i B 之间满足电流分配关系i C ＝βi B ＋I CEO ， 输出特性曲线近似为水平线。

③饱和区如果发射结正偏时，出现管压降u CE ＜0.7V (对于硅管来说)，也就是u CB ＜0 的情况，称晶体管进入饱和区。

所以饱和区的发射结和集电结均处于正偏状态。

饱和区中的i B 对i C 的影响较小，放大区的β也不再适用于饱和区。

2.晶体管的开关特性从上述可知，当U C >U B >U E 时，三极管集的电极电流与基极电流成C B I I β=关系，而且调整RX1电阻（集电极电阻），使U CE 从0-5V 变化，此时的I C 值已最大。

即：当U C >U B >U E 时，集电极电流I C 最大值。

所谓晶体管的开关特性是指，当U C >U B >U E 时，集电极到发射极相当于有大电流流过，U CE =0V ，电源电压全部作用于集电极电阻上；当U C >U B =U E 时（或U C >U E >U B ）时，集电极无电流流过，即I C =0A ，相当于晶体管的集电极与发射极断开，U CE 等于电源电压。

晶体二极管的伏安特性曲线二极管最重要的特性就是单向导电性，这是由于在不同极性的外加电压下，内部载流子的不同的运动过程形成的，反映到外部电路就是加到二极管两端的电压和通过二极管的电流之间的关系，即二极管的伏安特性。

在电子技术中，常用伏安特性曲线来直观描述电子器件的特性。

根据图1的试验电路来测量，在不同的外加电压下，每转变一次RP的值就可测得一组电压和电流数据，在以电压为横坐标，电流为纵坐标的直角坐标系中描绘出来，就得到二极管的伏安特性曲线。

图1 测量晶体二极管伏安特性a) 正向特性b) 反向特性图2 2CZ54D伏安特性曲线图3 2AP7伏安特性曲线图2和图3分别表示硅二极管2CZ54D和锗二极管2AP7的伏安特性曲线，图中坐标的右上方是二极管正偏时，电压和电流的关系曲线，简称正向特性；坐标左下方是二极管反偏时电压和电流的关系曲线，简称反向特性。

下面我们以图1为例加以说明。

当二极管两端电压为零时，电流也为零，PN结为动态平衡状态，所以特性曲线从坐标原点0开头。

（一）正向特性1. 不导通区（也叫死区）当二极管承受正向电压时，开头的一段，由于外加电压较小，还不足以克服PN结内电场对载流子运动的阻挡作用，因此正向电流几乎为零，二极管呈现的电阻较大，曲线0A段比较平坦，我们把这一段称作不导通区或者死区。

与它相对应的电压叫死区电压，一般硅二极管约0.5伏，锗二极管约0.2伏（随二极管的材料和温度不同而不同）。

2. 导通区当正向电压上升到大于死区电压时，PN结内电场几乎被抵消，二极管呈现的电阻很小，正向电流增长很快，二极管正向导通。

导通后，正向电压微小的增大会引起正向电流急剧增大，AB 段特性曲线陡直，电压与电流的关系近似于线性，我们把AB 段称作导通区。

导通后二极管两端的正向电压称为正向压降（或管压降），也近似认为是导通电压。

一般硅二极管约为0.7伏，锗二极管为0.3伏。

由图可见，这个电压比较稳定，几乎不随流过的电流大小而变化。

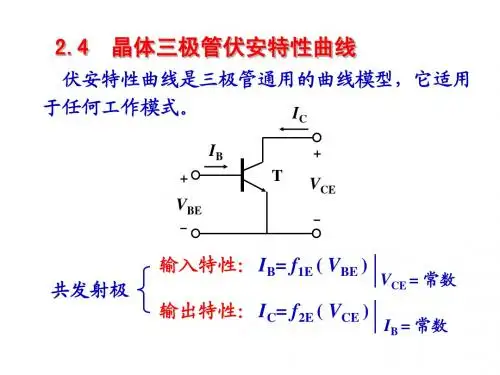

2.4 晶体管伏安特性曲线各极电压与电流之间的关系-------外部特性各极电压：V BE 、V CB 、V CE ，由于V BE + V CB = V CE ，所以两个是独立的。

各极电流：I E 、I B 、I C 。

由于I B + I C = I E ，所以两个是独立的。

一、 共E 输入特性曲线共E ： 输入：I B 、V BE 。

输出：I C 、V CE 。

共E 输入特性曲线：当V CE 维持不同的定值，输入电流I B 随输入电压V BE 变化的特性1()CE B E BE V I f V =定值V BE 是自变量 I B 是因变量 V CE 是参变量 测试原理图：是一族曲线，每根都类似二极管的伏安特性曲线。

特点：（1） 当V CE = 0时，两PN 结并联，I B 较大 （2） 当V CE 从0→0.3V 时，曲线右移。

（3） 当V CE >0.3V 后，曲线基本重合（V CE 的影响很小），不完全重合的原因：基区宽度调制效应。

当V CE ↑，集电结空间电荷区宽度↑，基区宽度↓，复合几率↓，I B ↓。

实际影响很小，所以一般只画一根。

（4） 存在发射结正向导通电压V BE(on) ,类似二极管正向导通电压V D(on) 。

即发射结正向导通时，不管I B 多大，V BE = V BE(on) 基本不变（分析外电路时）。

()0.60.7:(0.60.7)BE on V NPNSi V V PNP ⎧=⎨-⎩例：如右上图求I B 。

等效电路如右下图()BB BE on B BV V I R -=（5） 反向特性 V BE <0 (NPN)发射结反偏，集电结反偏反向电流 I B =－（I EBO + I CBO ） 很小 I EBO ：发射结反向饱和电流I CI C I V V V VV BE CE CECE B=0=0.3V=10V(BR)BEOCBBCCR V V I BBBB BE(o n)R V V（6） 击穿特性当反向电压大到V （BR ）BEO 时，反向电流↑↑ 二、共E 输出特性曲线（P59）当I B 维持不同的定值，输出电流I C 随输出电压V CE 变化的特性2()C E CE I f V =B I 定值分四个区：放大区、饱和区、截止区、击穿区1、 放大区：发射结正偏，集电结反偏0,0BE CB V V >>()CB CE BE CE BE BE on V V V V V V =-∴>=特点：（1） 满足C B CEO B I I I I ββ=+≈， I B 对I C 有正向控制作用（2） 当I B 是等间隔时，曲线是平行等距的。

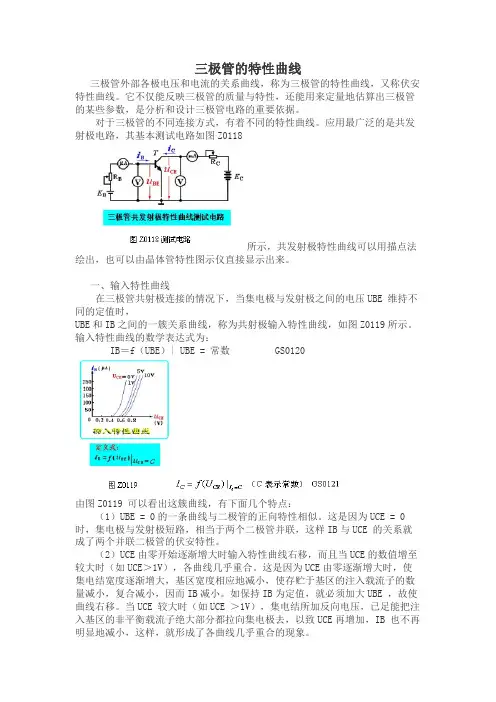

三极管的特性曲线三极管外部各极电压和电流的关系曲线，称为三极管的特性曲线，又称伏安特性曲线。

它不仅能反映三极管的质量与特性，还能用来定量地估算出三极管的某些参数，是分析和设计三极管电路的重要依据。

对于三极管的不同连接方式，有着不同的特性曲线。

应用最广泛的是共发射极电路，其基本测试电路如图Z0118所示，共发射极特性曲线可以用描点法绘出，也可以由晶体管特性图示仪直接显示出来。

一、输入特性曲线在三极管共射极连接的情况下，当集电极与发射极之间的电压UBE 维持不同的定值时，UBE和IB之间的一簇关系曲线，称为共射极输入特性曲线，如图Z0119所示。

输入特性曲线的数学表达式为：IB＝f（UBE）| UBE = 常数GS0120由图Z0119 可以看出这簇曲线，有下面几个特点：（1）UBE = 0的一条曲线与二极管的正向特性相似。

这是因为UCE = 0时，集电极与发射极短路，相当于两个二极管并联，这样IB与UCE 的关系就成了两个并联二极管的伏安特性。

（2）UCE由零开始逐渐增大时输入特性曲线右移，而且当UCE的数值增至较大时（如UCE＞1V），各曲线几乎重合。

这是因为UCE由零逐渐增大时，使集电结宽度逐渐增大，基区宽度相应地减小，使存贮于基区的注入载流子的数量减小，复合减小，因而IB减小。

如保持IB为定值，就必须加大UBE ，故使曲线右移。

当UCE 较大时（如UCE ＞1V），集电结所加反向电压，已足能把注入基区的非平衡载流子绝大部分都拉向集电极去，以致UCE再增加，IB 也不再明显地减小，这样，就形成了各曲线几乎重合的现象。

（3）和二极管一样，三极管也有一个门限电压Vγ，通常硅管约为0.5～0. 6V，锗管约为0.1～0.2V。

二、输出特性曲线输出特性曲线如图Z0120所示。

测试电路如图Z0117。

输出特性曲线的数学表达式为：由图还可以看出，输出特性曲线可分为三个区域：（1）截止区：指IB=0的那条特性曲线以下的区域。

三极管的特性曲线三极管外部各极电压和电流的关系曲线，称为三极管的特性曲线，又称伏安特性曲线。

它不仅能反映三极管的质量与特性，还能用来定量地估算出三极管的某些参数，是分析和设计三极管电路的重要依据。

对于三极管的不同连接方式，有着不同的特性曲线。

应用最广泛的是共发射极电路，其基本测试电路如图Z0118所示，共发射极特性曲线可以用描点法绘出，也可以由晶体管特性图示仪直接显示出来。

一、输入特性曲线在三极管共射极连接的情况下，当集电极与发射极之间的电压UBE 维持不同的定值时，UBE和IB之间的一簇关系曲线，称为共射极输入特性曲线，如图Z0119所示。

输入特性曲线的数学表达式为：IB＝f（UBE）| UBE = 常数GS0120由图Z0119 可以看出这簇曲线，有下面几个特点：（1）UBE = 0的一条曲线与二极管的正向特性相似。

这是因为UCE = 0时，集电极与发射极短路，相当于两个二极管并联，这样IB与UCE 的关系就成了两个并联二极管的伏安特性。

（2）UCE由零开始逐渐增大时输入特性曲线右移，而且当UCE的数值增至较大时（如UCE＞1V），各曲线几乎重合。

这是因为UCE由零逐渐增大时，使集电结宽度逐渐增大，基区宽度相应地减小，使存贮于基区的注入载流子的数量减小，复合减小，因而IB减小。

如保持IB为定值，就必须加大UBE ，故使曲线右移。

当UCE 较大时（如UCE ＞1V），集电结所加反向电压，已足能把注入基区的非平衡载流子绝大部分都拉向集电极去，以致UCE再增加，IB 也不再明显地减小，这样，就形成了各曲线几乎重合的现象。

（3）和二极管一样，三极管也有一个门限电压Vγ，通常硅管约为0.5～0. 6V，锗管约为0.1～0.2V。

二、输出特性曲线输出特性曲线如图Z0120所示。

测试电路如图Z0117。

输出特性曲线的数学表达式为：由图还可以看出，输出特性曲线可分为三个区域：（1）截止区：指IB=0的那条特性曲线以下的区域。
