第九章捞渣机及碎渣机第一节捞渣机一、概述捞渣机锅炉除渣设备中的主要设备，它与渣井（含支架）、关断门、碎渣机、自行式活动渣斗机等设备组成一套完整的锅炉除渣设备方案。

工作原理及特点：1．工作原理：上槽体内储满冷却水（水温≤60℃），锅膛内的高温红渣经渣井、关断门落入上槽体水中骤冷粒化，由环形链条牵引的角钢型刮板向前移动拖出，再经碎渣机破碎后进入渣沟，水力输送到灰浆池，亦可不经碎渣机而直接装车或集中在自行式活动渣斗机中，之后装车运出，供综合利用。

下槽体为刮板空回程用，无渣、水。

上下槽体分别衬有16Mn耐磨钢板和辉绿岩铸石板。

2．特点：捞渣机与关断门配合使用，关断门全部打开后插入上槽体水中，组成炉底的密封系统，实现炉底不漏风，使锅炉运行稳定。

捞渣机与关断门配合使用，当捞渣机发生故障时，可关闭关断门，使炉渣积存在渣井内，可达到检修捞渣机不停炉之目的。

配有多种监测保护装置（如掉链保护、安全离合器过载保护，电气系统的过电流保护等）及电控柜，便于现场和远距离监控运行状态。

与水力排渣方案相比，节水、节电、节煤。

改善了运行状况，减轻了操作者的劳动强度，提高了综合效益，锅炉运行安全可靠。

二、规格与技术参数：刮板式捞渣机主要由机体、刮板链条、上、下导轮、驱动装置、传动系统、张紧装置、行走轮、电气系统和供水管总成，以及报警装置等组成。

如图所示：1．机体总成：机体由上、下两个槽体用钢板围焊而成。

满足机架设计的一般要求，并且采用加强结构设计，以提高整机的刚度、强度和稳定性。

捞渣机运行时，上槽体内充满了冷却水和炉膛不断落下的灰渣。

下槽体为回链槽（无水及灰渣）。

上槽体底部板辅有易更换的耐磨钢板（材料为16Mn）。

上槽体斜面淋水段及下槽体底部辅有耐磨的辉绿岩铸石板。

溢流水管及故障排渣孔，设置在机体侧面。

下槽体开有落渣孔，灰水可由此进入渣沟。

上槽体顶部水平部分两侧均罩有钢板，以防落大渣及焦块时，沸水从机体两则飞溅出来，同时又提高了机体的刚度和强度。

捞渣机维护检修规程是为了确保捞渣机的正常运行和延长设备寿命而制定的一系列操作规范。

以下是一份常见的捞渣机维护检修规程的内容：1. 定期检查：- 每班操作前必须对捞渣机进行检查，确认设备完好并做好记录；- 定期检查捞渣机各部位的螺栓紧固情况，发现松动及时处理；- 检查曲轴、飞轮、连杆等运动部位的润滑情况，补充润滑油。

2. 定期清洗：- 定期清理捞渣机的各部位，防止积尘、油污对设备造成损害；- 清洗捞渣机的滚筒、输渣槽等容易积存渣滓的部位，以保持设备通畅。

3. 定期更换易损件：- 根据设备的使用寿命和运行情况，定期更换易损件，如皮带、滚筒等；- 注意更换配件时的材质和规格，确保设备正常配合；- 更换后对设备进行必要的调试和检验，确保正常运行。

4. 保持设备卫生：- 捞渣机周围的工作环境必须保持整洁，防止碎渣或杂物进入设备造成故障；- 清洁掉设备表面的油污和尘土，以保持设备的外观和材质的完好。

5. 定期维护检修：- 按照设备制造商的要求，制定定期维护计划，并按计划进行；- 对捞渣机的各个部位进行维护和检修，包括润滑、拆卸清洗、紧固等；- 维护检修过程中，注意场地安全和操作规范，确保人员和设备的安全。

以上是一份常见的捞渣机维护检修规程，具体规程可根据设备型号和实际情况进行适当调整和完善。

捞渣机维护检修规程（二）一、前言捞渣机是一种常见的利用机械力量将固体废物从液体中捞出的设备，主要用于污水处理和废水处理等行业。

为了确保捞渣机的正常运行和延长使用寿命，必须对其进行定期的维护和检修工作。

本文将详细介绍捞渣机维护检修的规程和要求，旨在帮助操作者正确进行维护检修工作，保证设备的安全运行。

二、维护检修规程1. 定期检查设备（1）外观检查：定期检查捞渣机的外观是否有明显磨损、裂缝或变形等情况，如有发现应及时修复或更换。

（2）润滑检查：检查设备的轴承和传动件是否有足够的润滑油，并及时添加或更换润滑油。

（3）传动检查：定期检查设备的传动部件是否正常运转，如有异常应及时调整或更换。

捞渣机维护检修规程
捞渣机是一种用于处理水中污泥、渣滓等固体废物的设备。

为了保证捞渣机的正常运行和延长设备寿命，需要进行定期的维护和检修工作。

下面是一份常见的捞渣机维护检修规程：
1. 定期清洁：每天结束使用后，应对捞渣机进行全面清洁，清除污垢、渣滓等杂物，保持设备的清洁。

2. 润滑保养：定期对捞渣机的润滑部位进行润滑，包括轴承、齿轮等，确保设备的顺畅运转。

3. 定期检查电器设备：检查电机、控制器等电器设备的工作情况，确保电器设备的正常运行。

4. 检查传动装置：检查捞渣机的传动装置，包括皮带、链条等，确保传动装置无磨损、无断裂等情况。

5. 检查泵体和过滤网：定期检查捞渣机的泵体和过滤网，清除堵塞物，确保水流畅通。

6. 检查水管和接头：检查捞渣机的水管和接头，确保无漏水和破损，及时更换破损部件。

7. 定期校准设备：定期对捞渣机的各项参数进行校准，确保设备的准确性和稳定性。

8. 检查安全装置：检查捞渣机的安全装置，包括限位开关、紧急停止按钮等，确保设备的安全性。

9. 定期清理过滤网：定期对捞渣机的过滤网进行清理，清除粘附在网上的污垢，保证设备正常运行。

10. 停机检修：定期对捞渣机进行停机检修，彻底清理设备内的污垢和渣滓，及时更换损坏或老化的部件。

以上是一份常见的捞渣机维护检修规程，具体的维护检修工作可以根据设备的具体情况进行调整。

在进行维护和检修工作时，应注意安全，确保操作人员的人身安全。

1
6.1.1.2检查捞渣机链条磨损、拉长程度，确认是否更换，做好原始记录和检修缺陷记录并签证。

10不合格事项处理单
不符合项事实陈述：
检修负责人（签字）：检修单位负责人（签字）：日期：年月日日期：年月日
纠正、预防措施：
返工返修让步接受报废设备部点检员（签字）：
日期：年月日纠正、预防措施意见：
同意不同意设备部部长（签字）：
日期：年月日
纠正、预防措施完成情况：
检修负责人（签字）：日期：年月日
纠正和预防措施验证意见：
监理（签字）：
日期：年月日纠正和预防措施验证意见：
设备部点检（签字）：
日期：年月日
17。

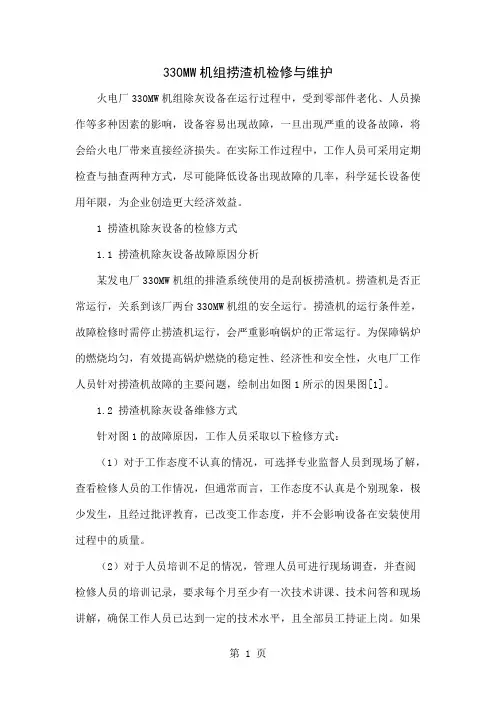

330MW机组捞渣机检修与维护火电厂330MW机组除灰设备在运行过程中，受到零部件老化、人员操作等多种因素的影响，设备容易出现故障，一旦出现严重的设备故障，将会给火电厂带来直接经济损失。
