tio2薄膜退火解释说明以及概述1. 引言：1.1 概述本文旨在探讨和解释tio2薄膜的退火过程及其对薄膜性质的影响。
tio2薄膜作为一种重要的功能材料，在光电、光催化、电化学等领域具有广泛应用。
而退火作为一种常见的热处理方法，可以引起tio2薄膜结构和性能的变化，因此是研究和改善薄膜性能的关键步骤之一。
1.2 文章结构本文主要分为五个部分进行介绍。
首先，在引言部分先进行了概述，并解释了文章的目的。
接下来，在第二部分将详细介绍tio2薄膜以及退火对其性质的影响。
然后，第三部分将阐述tio2薄膜退火实验方法与步骤。
随后，在第四部分会对实验结果进行分析和讨论，包括观察表面形貌、比较光学和电学性质以及解读X射线衍射数据等方面。
最后，在第五部分给出本次研究的总结发现及启示，并展望未来可能的研究方向。
1.3 目的本文的主要目的是深入探讨和解释tio2薄膜退火过程中发生的物理变化和机制，并通过实验方法来验证这些变化对薄膜性质的影响。
通过结合实验结果和分析，希望能够增进对tio2薄膜退火行为的理解，并为进一步优化和改善薄膜性能提供参考和指导。
2. Tio2薄膜退火解释说明：2.1 Tio2薄膜的概念与特性：Tio2薄膜是由二氧化钛(Titanium Dioxide, TiO2)材料制成的一种薄片状结构。
它具有许多优异的性质，如高透明性、高折射率、低电阻率和良好的光催化活性等。
这些特性使得Tio2薄膜在许多应用领域具有广泛的用途，包括太阳能电池、传感器、光学涂层和催化剂等。
2.2 退火对Tio2薄膜的影响：退火是指通过加热材料然后缓慢冷却来改变材料的晶体结构和性质。
在Tio2薄膜中，退火过程对其微观结构和物理性质都会产生一定影响。
首先，退火可以减少或去除材料中的内部应力，提高了材料的稳定性和耐久性。
此外，由于Tio2晶体结构中存在一些非平衡位点或缺陷，经过退火处理后这些缺陷可能被修复或消除，从而改善了Tio2薄膜的光电性能。
钛氧膜的结构及性能研究1 前言TiO2有独特的光学、电学及化学性质,已广泛用于电子、光学和医学等方面。
例如,作为氧传感器用于湿敏、压敏元件及汽车尾气传感器；作为光催化剂,可实现有机物的光催化降解,具有杀菌、消毒和处理污水等作用；利用其亲水亲油的“双亲”特性,可使镀有钛氧膜的物体具有自清洁作用,从而达到防污、防雾、易洗、易干等目的；而金红石相钛氧膜是很好的人工心脏瓣膜材料。
对于TiO2的研究主要集中在制备、结构、性能和应用等方面。
在TiO2性能方面的研究,尤以对其生物相容性和光催化性能的研究最为丰富。
Ti-O膜作为生物活性材料在生物体内可以长期稳定存在且不与生物组织发生物化反应，即具有良好的生物相容性，但其缺点在于植入生物体内后，不能有效地在材料表面形成有正常的细胞并维持长期的活性。
国内外很多的研究者采用各种表面改性工艺方法，对材料表面进行生物活化或有机/无机复合等使材料表面挂带—COOH、—OH、—NH2等反应性基团，然后通过形成共价键使生物分子如蛋白质、多肽、酶和细胞生长因子等固定在材料表面，充当邻近细胞、基质的配基或受体，在材料表面形成一个能与生物体相适应的过渡层，以达到活化钛氧膜表面的效果。
目前，对钛氧膜的表面改性方法主要包括离子表面注入法，碱处理以及酸活化处理等方法。
作为半导体光催化剂,纳米TiO2薄膜可以利用部分太阳光能,使反应在常温常压下进行,并且反应速度快,对污染物治理彻底,没有二次污染,十分符合环境治理中高效率低消耗的要求。
加之TiO2具有高活性、安全无毒、化学性质稳定(耐化学及光腐蚀)、难溶、成本低等优点,因此被公认为是环境治理领域中最具开发前途的环保型光催化材料。
TiO2作为光催化剂最初采用的是悬浮相,但这种悬浮相的光催化剂存在难搅拌、易失活、易团聚和回收困难等缺点，严重地限制了它的应用和发展。
制备负载型光催化剂是解决这一问题的有效办法,TiO2的薄膜型光催化剂已引起人们的极大兴趣。

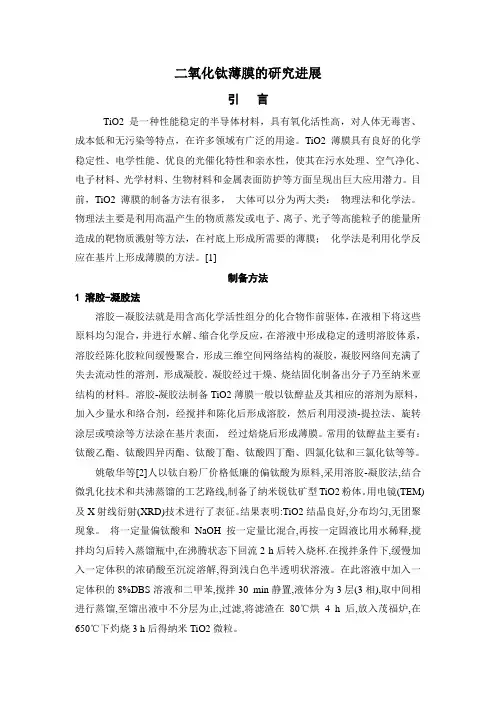

二氧化钛薄膜的研究进展引言TiO2是一种性能稳定的半导体材料，具有氧化活性高，对人体无毒害、成本低和无污染等特点，在许多领域有广泛的用途。
TiO2薄膜具有良好的化学稳定性、电学性能、优良的光催化特性和亲水性，使其在污水处理、空气净化、电子材料、光学材料、生物材料和金属表面防护等方面呈现出巨大应用潜力。
目前，TiO2薄膜的制备方法有很多，大体可以分为两大类：物理法和化学法。
物理法主要是利用高温产生的物质蒸发或电子、离子、光子等高能粒子的能量所造成的靶物质溅射等方法，在衬底上形成所需要的薄膜；化学法是利用化学反应在基片上形成薄膜的方法。
[1]制备方法1 溶胶-凝胶法溶胶－凝胶法就是用含高化学活性组分的化合物作前驱体，在液相下将这些原料均匀混合，并进行水解、缩合化学反应，在溶液中形成稳定的透明溶胶体系，溶胶经陈化胶粒间缓慢聚合，形成三维空间网络结构的凝胶，凝胶网络间充满了失去流动性的溶剂，形成凝胶。
凝胶经过干燥、烧结固化制备出分子乃至纳米亚结构的材料。
溶胶-凝胶法制备TiO2薄膜一般以钛醇盐及其相应的溶剂为原料，加入少量水和络合剂，经搅拌和陈化后形成溶胶，然后利用浸渍-提拉法、旋转涂层或喷涂等方法涂在基片表面，经过焙烧后形成薄膜。
常用的钛醇盐主要有：钛酸乙酯、钛酸四异丙酯、钛酸丁酯、钛酸四丁酯、四氯化钛和三氯化钛等等。
姚敬华等[2]人以钛白粉厂价格低廉的偏钛酸为原料,采用溶胶-凝胶法,结合微乳化技术和共沸蒸馏的工艺路线,制备了纳米锐钛矿型TiO2粉体。
用电镜(TEM)及X射线衍射(XRD)技术进行了表征。
结果表明:TiO2结晶良好,分布均匀,无团聚现象。
将一定量偏钛酸和NaOH按一定量比混合,再按一定固液比用水稀释,搅拌均匀后转入蒸馏瓶中,在沸腾状态下回流2 h后转入烧杯.在搅拌条件下,缓慢加入一定体积的浓硝酸至沉淀溶解,得到浅白色半透明状溶液。
在此溶液中加入一定体积的8%DBS溶液和二甲苯,搅拌30 min静置,液体分为3层(3相),取中间相进行蒸馏,至馏出液中不分层为止,过滤,将滤渣在80℃烘 4 h后,放入茂福炉,在650℃下灼烧3 h后得纳米TiO2微粒。
