关于一锅多星的偏焦高频头位置剖析

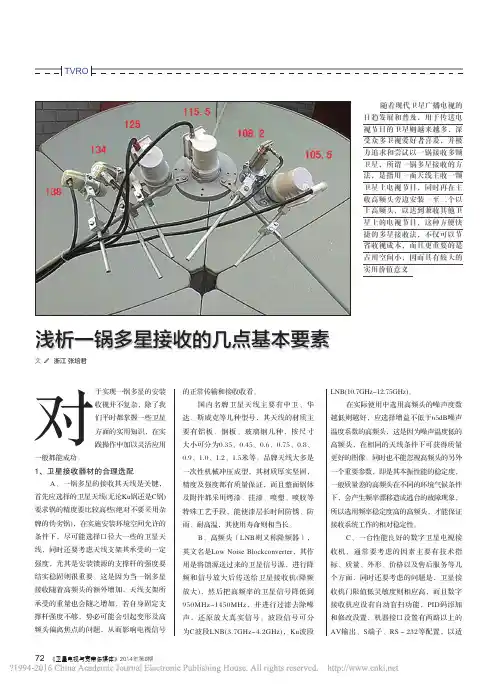

72《卫星电视与宽带多媒体》2014年第8期文浙江 张培君对于实现一锅多星的安装收视并不复杂，除了我们平时都掌握一些卫星方面的实用知识，在实践操作中加以灵活应用一般都能成功。

1、卫星接收器材的合理选配A、一锅多星的接收其天线是关键，首先应选择的卫星天线(无论Ku锅还是C锅)要求锅的精度要比较高些(绝对不要采用杂牌的伪劣锅)，在实施安装环境空间允许的条件下，尽可能选择口径大一些的卫星天线，同时还要考虑天线支架其承受的一定强度，尤其是安装馈源的支撑杆的强度要结实稳固则很重要。

这是因为当一锅多星接收随着高频头的额外增加，天线支架所承受的重量也会随之增加，若自身固定支撑杆强度不够，势必可能会引起变形及高频头偏离焦点的问题，从而影响电视信号的正常传输和接收收看。

国内名牌卫星天线主要有中卫、华达、斯威克等几种型号，其天线的材质主要有铝板、钢板、玻璃钢几种，按尺寸大小可分为0.35、0.45、0.6、0.75、0.8、0.9、1.0、1.2、1.5米等。

品牌天线大多是一次性机械冲压成型，其材质厚实坚固，精度及强度都有质量保证，而且整面锅体及附件都采用烤漆、挂漆、喷塑、喷胶等特殊工艺手段，能使漆层长时间防锈、防雨、耐高温，其使用寿命则相当长。

B、高频头（LNB则又称降频器），英文名是Low Noise Blockconverter，其作用是将馈源送过来的卫星信号源，进行降频和信号放大后传送给卫星接收机(降频放大)，然后把高频率的卫星信号降低到950MHz-1450MHz，并进行过滤去除噪声，还原放大真实信号。

波段信号可分为C波段LNB(3.7GHz-4.2GHz)，Ku波段LNB(10.7GHz-12.75GHz)。

在实际使用中选用高频头的噪声度数越低则越好，应选择增益不低于65dB噪声温度系数的高频头，这是因为噪声温度低的高频头，在相同的天线条件下可获得质量更好的图像。

同时也不能忽视高频头的另外一个重要参数，即是其本振性能的稳定度，一般质量差的高频头在不同的环境气候条件下，会产生频率漂移造成逃台的故障现象，所以选用频率稳定度高的高频头，才能保证接收系统工作的相对稳定性。

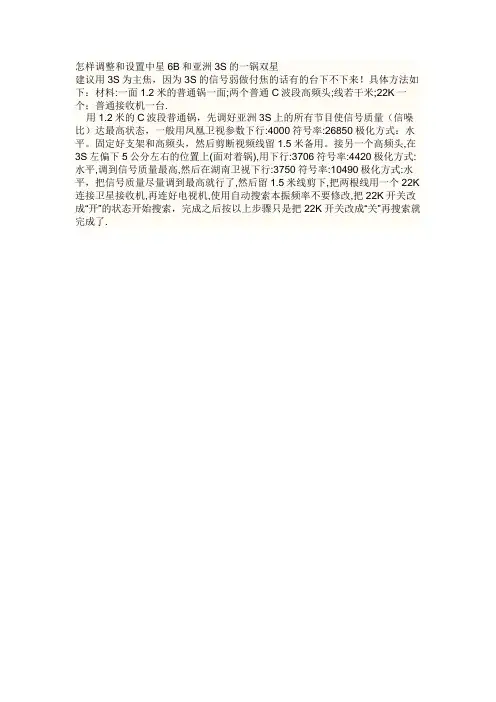

怎样调整和设置中星6B和亚洲3S的一锅双星
建议用3S为主焦，因为3S的信号弱做付焦的话有的台下不下来！具体方法如下：材料:一面1.2米的普通锅一面;两个普通C波段高频头;线若干米;22K一个；普通接收机一台.
用1.2米的C波段普通锅，先调好亚洲3S上的所有节目使信号质量（信噪比）达最高状态，一般用凤凰卫视参数下行:4000符号率:26850极化方式：水平。

固定好支架和高频头，然后剪断视频线留1.5米备用。

接另一个高频头,在3S左偏下5公分左右的位置上(面对着锅),用下行:3706符号率:4420极化方式:水平,调到信号质量最高,然后在湖南卫视下行:3750符号率:10490极化方式:水平，把信号质量尽量调到最高就行了,然后留1.5米线剪下,把两根线用一个22K 连接卫星接收机,再连好电视机,使用自动搜索本振频率不要修改,把22K开关改成“开”的状态开始搜索，完成之后按以上步骤只是把22K开关改成“关”再搜索就完成了.。

这不是很简单，中星6B的高频头装在中间的做为主要的，其他的，像亚洲3S 的加装在右边，大概相隔5厘米这样，而，鑫诺三号加装在左边，大概相隔4厘米这样，亚太2号的也加在那大锅的左边，不过那样的信号上不来，还不如拿一个45公分的锅好呢！给你个我家装的图片给你参考参考吧！等于一锅三星，两锅四星了！鑫诺三号距离中星6B的位置80鑫诺三号距离中星6B的位置想安装双星。

重谢！你参考一下；随着鑫诺三号开播，卫星电视节目日益丰富多彩。

得益于《电子报》多年的指导，加之不断实践和探索，笔者有颇多收获。

经过对相关收视资料的查阅，认为用1.5米的天空完全可以兼收105.5?E亚洲3S、115.5?E中星6B和125?E鑫诺3号等三颗星的节目。

这既不受转星的影响，又可保留原凤凰卫视的精彩节目，同时还可接收中星6B的数十套节目。

笔者所在的地位于山东西部（东经115.9?，北纬36.8?），使用器材是1.5米超维天线、科海518接收机、高斯贝尔高频头三只、四端口DISEQC开关。

中星6B 接端口1，亚洲3S接端口2，鑫诺三号接端口3，端口4为空。

先连接好三只高频头四端DISEQC开关、接收机和馈线，然后按照网上查到的中星6B的参数，用指南针将天线调到正南偏西0.8?，再将仰角调整到47.3?E，高频头极化角-0.3?，加以大致定位。

输入中央一台参数后，结果很快闪出信号。

微调天线和高频头，信号质量达65%以上，然后将各部紧固好。

打开亚洲3S凤凰卫视信息单作信号引导，借助以往经验，手持高频头在主高频头右侧大约10cm偏上3cm处仔细寻找，很快闪出信号，在此位置先将高频头用制夹具固定，再仔细调整，信号质量达到45%以上，然后紧固。

再打开增加节目菜单，输入鑫诺三号中央一台参数，手拿另一高频头在主高频头左侧大约10cm偏上3cm处进行寻找，很快找到信号。

在此位置先用乍制夹具固定好高频头，再仔细调整，信号质量达55%以上，然后紧固。

至此，一锅三星接收取得成功。

【第六章一锅多星和多机多星篇】经过一段时间的自己亲自调星观看，是不是发现节目还不够看的啊，是不是想再添加锅收看更多的卫星节目拉，实际上有不用你破费太多的方法啊，比如就添加几个头，用一锅收看更多卫星节目，是不是更爽！一锅多星接收的可行性原因是有些卫星挨的很近。

一、一锅双星先看看100.5+105.5的双星接收由于受接收条件限制，如何运用现有条件和器材进行一锅多星的接收，正成为卫视烧友的追求和梦想。

笔者从各种有关刊物上看到了许多一锅多星的接收经历，了解到许多烧友兼收高频头的位置的摆放产生很多疑问和争议，结合本人的接收实践，笔者绘制了卫星波束反射图，和广大烧友谈一点自己的观点和看法。

１、一锅多星的接收最好选择信号比较弱的卫星作为主收，信号强的卫星作兼收会省力些。

例如：笔者用１．５米中卫天线收１０５．５°Ｅ和１００．５°Ｅ的双星，以１００．５°Ｅ星作为主收，根据反射焦点偏移，偏焦收１０５．５°Ｅ星的高频头在主焦的左面约３公分的位置（紧挨主焦高频头如图），馈源略微向外一点，这样，不仅１００．５°Ｅ星的所有信号全下，和单收１０５．５°Ｅ星差不多。

２、在收视实践中，发现卫星波束在天线锅面上的反射，实际上是个别锅瓣（只有靠近偏焦的两瓣）起主要作用的，其他锅瓣反射信号很少，（编者注：偏焦使用时有可能是这样，主焦使用时不可能是这样。

否则主焦就不再是主焦，而是没有聚焦，成为偏焦。

在偏焦工作时，天线效率要降低）这让我想到如果摘下一瓣或两瓣只要焦点准确收Ｋｕ波段应该没有问题。

因为只有个别锅瓣反射信号较多，所以偏焦高频头应正对该锅瓣，也就是偏焦高频头略微向外或者上掰一点点信号最好。

３、关于夹具的选择：由于一锅多星属于"不正常接收"所以夹具一般要自己制作。

像１００．５°Ｅ和１０５．５°Ｅ两颗卫星相距５°，接收天线又小（１．５米），两个高频头必须挨得很近，所以我把１００．５°Ｅ的馈源盘左边挖一直径和１０５．５°Ｅ高频头直径相当的缺口，由于馈源盘只对弱信号起作用（编者注：是这样吗？），收１０５．５°Ｅ星干脆就不用馈源盘，以此减轻重量并便于固定，然后微调至信号最好的接收角度，用铁丝固定牢稳即可。

卫星电视从入门到精通（五）————17kws论坛【第五章效馈源使用篇】普通C头都是自带一个馈源盘，就固定C头的那个三两圈的盘盘，KU头呢都是馈源一体化的，馈源的作用就是更多的收集从天线反射回来的信号，以保证更稳定的收看。

那么为什么出现了高效溃源呢？比如您无法安装大个头的正馈天线，想在偏馈小天线上面收看只有正馈大天线才能收看的C段节目的话，那么就可以借助这个东西拉，它能把偏馈小天线信号更好的收集到您的C段高频头上，和这个东西配套的还需要个偏馈天线用的夹具，这些东西价格都很便宜，是您收看C段节目的一种良好的选择啊！采用高效馈源收看C段节目的话，您首先考虑的是您所收看的卫星在您的地区场强是不是最高的，在有天线尺寸是不是够大，推荐至少用90CM的偏馈，否则会下不来节目，即使下来节目也是一部分强台。

还有如果想用偏馈收C段节目的话，如果那个星上有KU段节目的话，建议先用KU头调出节目再换成C头+高效馈源由强到弱调您想看的星弄几张实际例子大家参考收看88C、105.5C，尤其是105.5C收的比较多，节目不错，信号强度最好。

【第六章一锅多星篇】经过一段时间的自己亲自调星观看，是不是发现节目还不够看的啊，是不是想再添加锅收看更多的卫星节目拉，实际上有不用你破费太多的方法啊，比如就添加几个头，用一锅收看更多卫星节目，是不是更爽！一锅多星接收的可行性原因是有些卫星挨的很近。

一、一锅双星先看看100.5+105.5的双星接收由于受接收条件限制，如何运用现有条件和器材进行一锅多星的接收，正成为卫视烧友的追求和梦想。

笔者从各种有关刊物上看到了许多一锅多星的接收经历，了解到许多烧友兼收高频头的位置的摆放产生很多疑问和争议，结合本人的接收实践，笔者绘制了卫星波束反射图，和广大烧友谈一点自己的观点和看法。

１、一锅多星的接收最好选择信号比较弱的卫星作为主收，信号强的卫星作兼收会省力些。

例如：笔者用１．５米中卫天线收１０５．５°Ｅ和１００．５°Ｅ的双星，以１００．５°Ｅ星作为主收，根据反射焦点偏移，偏焦收１０５．５°Ｅ星的高频头在主焦的左面约３公分的位置（紧挨主焦高频头如图），馈源略微向外一点，这样，不仅１００．５°Ｅ星的所有信号全下，和单收１０５．５°Ｅ星差不多。

转星一锅多星的几种方案经验总结, 四切一转星一锅多星的几种方案来源/作者：曾学权从上月开始，105.5°E、122°E卫星C波段国内卫星信号转移到了115.5°E和125°E上的C波段、110.5°E KU波段的卫星信号转移到了134°E KU波段上进行转发，因此卫视发烧友近期都热衷于转星调整。

要想在天线有限的情况下多收看节目，只有搞一锅多星的偏焦接收才行。

以下是笔者在成都地区8月初用3面不同材质的1.5米天线实收的结果，器材为纳维仕N-S11（免费接收）卫星接收机，视贝4切一开头和高频头若干。

方案一：建议买一面新的斯威克1.5米正馈天线（1.5米以上更好），想看115.5°E和125°E 的近100套免费卫视节目，又舍不得105.5的凤凰卫视台等节目，那么可以按方式作一锅3星的接收，几乎可收下所有免费信号。

令人惊讶的偏焦接收连TVB8都能收下，不过信号余量不大。

之所以提到用新天线是因为其反射状态好，这样偏焦其信号要强一些，能收下更多的台。

用斯威克最新生产的0.6mm厚的手动极轴天线临时实收的图片。

高频头之间的连接片为地盘圈的卡子砸平台后改制的，十分好用！3个普通高频头为百昌的OS227、视频的亚洲之星212、ASK的5500。

接收国内免费节目此方案最好。

方案二：笔者使用原来收88°E C波段（因TBL倒闭，该星已无收视价值）的河北任丘产的1.5米旧天线依上法兼收3星时，发现105.5°E的凤凰一组怎么也下不来，没有办法只好调整为主焦收105.5°E，偏焦收115.5°E，暂且做一锅两星的接收，115.5°E C波段免费卫视节目全部下载。

因此天线的反射效率和卫星跨度太大等原因，故收125°E C波段时没下几个台，故放弃了对125°E C波段偏焦的接收。

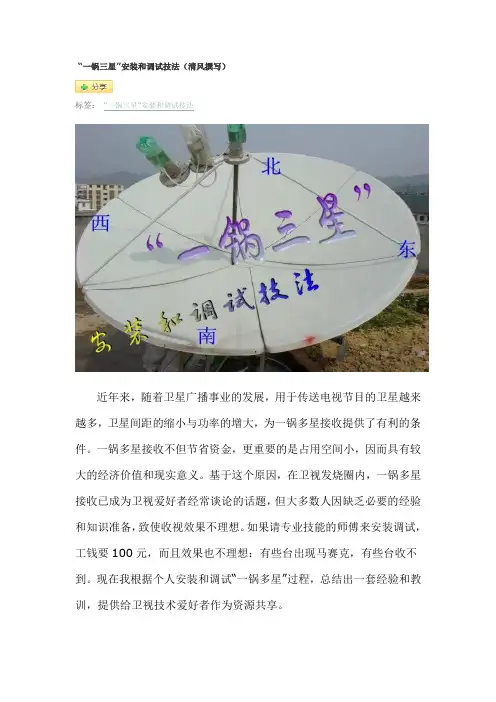

“一锅三星”安装和调试技法（清风撰写）标签：“一锅三星”安装和调试技法近年来，随着卫星广播事业的发展，用于传送电视节目的卫星越来越多，卫星间距的缩小与功率的增大，为一锅多星接收提供了有利的条件。

一锅多星接收不但节省资金，更重要的是占用空间小，因而具有较大的经济价值和现实意义。

基于这个原因，在卫视发烧圈内，一锅多星接收已成为卫视爱好者经常谈论的话题，但大多数人因缺乏必要的经验和知识准备，致使收视效果不理想。

如果请专业技能的师傅来安装调试，工钱要100元，而且效果也不理想：有些台出现马赛克，有些台收不到。

现在我根据个人安装和调试“一锅多星”过程，总结出一套经验和教训，提供给卫视技术爱好者作为资源共享。

一、家用卫视接收系统的组成：1、卫星天线：为了收集由数字电视卫星传送来的微弱信号。

大多数卫星天线通常是抛物面形状。

卫星信号通过抛物面天线的反射后集中到它的焦点上。

卫星天线就是我们常说的“大锅”，是由一个金属抛物面构成，负责将卫星信号反射到位于焦点处的馈源和高频头内。

一般来说，天线口径越大，节目的信号越强，接收质量越高。

但考虑到成本，用户要求天线口径越小越好。

如中星6B的C波段，国内数字化电视节目，只须直径1.5米、甚至更小（1.35米）卫星天线，即可接收到高画质图像和伴音。

而韩星Ku波段的数字化电视节目，只须直径0.6米、甚至0.35米的中卫偏馈天线，俗称“小锅”。

就可以接收到很好的画面和伴音。

选择卫星天线，最好要选择中卫天线。

因为它质量可靠，工艺精良, 精度高，增益强。

再则表面耐腐蚀，抗风能力强，经久耐用。

（1）C波段天线（大锅）：直径规格有1.35米、1.5米、1.8米、2.1米、2.4米等，清风要实现“一锅两星”的目标，所以至少要选用直径为1.8米的卫星天线。

（2）Ku天线（小锅）：常用规格有0.35米、0.45米、0.6米、0.75米、0.8米、0.9米、1.0米、1.2米、1.5米。

完全可以满足“村村通”工程的需求。

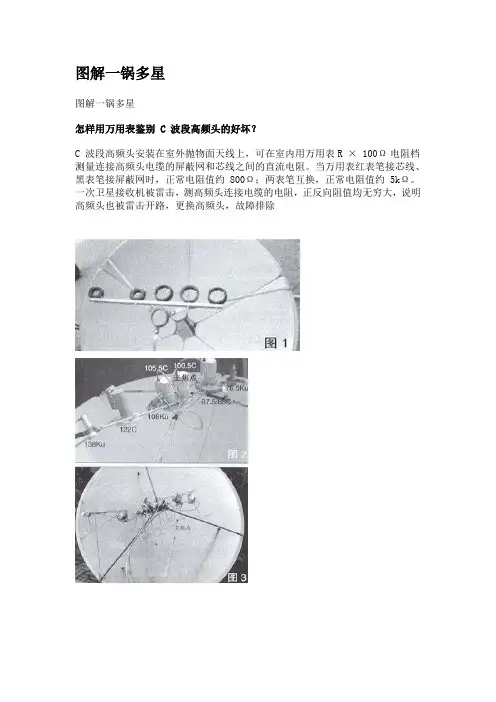

图解一锅多星图解一锅多星怎样用万用表鉴别 C波段高频头的好坏？C 波段高频头安装在室外抛物面天线上，可在室内用万用表R × 100Ω电阻档测量连接高频头电缆的屏蔽网和芯线之间的直流电阻。

当万用表红表笔接芯线、黑表笔接屏蔽网时，正常电阻值约 800Ω；两表笔互换，正常电阻值约 5kΩ。

一次卫星接收机被雷击，测高频头连接电缆的电阻，正反向阻值均无穷大，说明高频头也被雷击开路，更换高频头，故障排除一般情况下,应该将主焦点对准信号较弱的星,用偏焦点接收信号强的卫星,尽可能照顾主接收卫星两边的各个卫星的接收。

在国内,一般常用100.5°E、134°E 为主接收卫星。

图2-5就是烧友们登的一组实际接收图片,其中图2、3的主焦点接收100.5°E (亚洲2号),“偏焦点”接收146°E、138°E、122°E、113°E、108.2°E、105.5°E、95°E、 88/87.5°E、76.5°E卫星。

图4、5为主焦点接收134°E(亚太1A),“偏焦点”接收166°E、144/146°E、128°E、122°E卫星。

多星接收的具体安装经过上述时间与分析,我们就可以进行多星接收的具体安装了。

首先查找卫星场强资料,确定本地区(南京)接收卫星信号天线的最小尺寸如表1。

笔者使用的器材如表2。

图6为笔者自制的两进两出13/18V开关。

笔者以在南京郊区,用主馈源接收100.5°E的亚洲2号卫星为例,具体介绍一下使用1.5m正馈天线进行一锅多星接收的安装步骤。

1、馈源盘的制作。

可用市售成品双星馈源盘,也可以自制,具体如图7-9, 接收108.2°E、110.5°E 卫星Ku波段时,由于受双星馈源盘的阻挡,无法安装,可将用于105.5°E馈源盘阻挡的地方锯掉,经实验对亚洲3S卫星信号的接收没有多大影响。

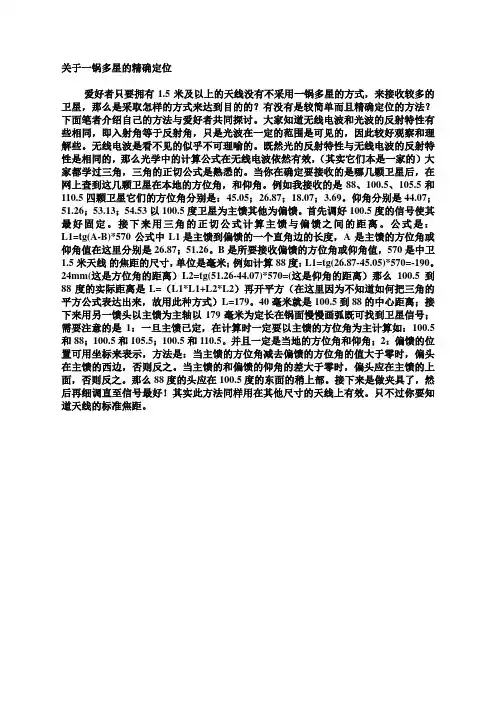

关于一锅多星的精确定位爱好者只要拥有1.5米及以上的天线没有不采用一锅多星的方式，来接收较多的卫星，那么是采取怎样的方式来达到目的的？有没有是较简单而且精确定位的方法？下面笔者介绍自己的方法与爱好者共同探讨。

大家知道无线电波和光波的反射特性有些相同，即入射角等于反射角，只是光波在一定的范围是可见的，因此较好观察和理解些。

无线电波是看不见的似乎不可理喻的。

既然光的反射特性与无线电波的反射特性是相同的，那么光学中的计算公式在无线电波依然有效，（其实它们本是一家的）大家都学过三角，三角的正切公式是熟悉的。

当你在确定要接收的是哪几颗卫星后，在网上查到这几颗卫星在本地的方位角，和仰角。

例如我接收的是88、100.5、105.5和110.5四颗卫星它们的方位角分别是：45.05；26.87；18.07；3.69。

仰角分别是44.07；51.26；53.13；54.53以100.5度卫星为主馈其他为偏馈。

首先调好100.5度的信号使其最好固定。

接下来用三角的正切公式计算主馈与偏馈之间的距离。

公式是：L1=tg(A-B)*570公式中L1 是主馈到偏馈的一个直角边的长度，A是主馈的方位角或仰角值在这里分别是26.87；51.26。

B是所要接收偏馈的方位角或仰角值，570是中卫1.5米天线的焦距的尺寸，单位是毫米；例如计算88度：L1=tg(26.87-45.05)*570=-190。

24mm(这是方位角的距离）L2=tg(51.26-44.07)*570=(这是仰角的距离）那么100.5到88度的实际距离是L=（L1*L1+L2*L2）再开平方（在这里因为不知道如何把三角的平方公式表达出来，故用此种方式）L=179。

40毫米就是100.5到88的中心距离；接下来用另一馈头以主馈为主轴以179毫米为定长在锅面慢慢画弧既可找到卫星信号；需要注意的是1：一旦主馈已定，在计算时一定要以主馈的方位角为主计算如：100.5和88；100.5和105.5；100.5和110.5。

一锅双星接收亚太５、６号的教训小张有一套接收亚太6号数字卫视套站。

适逢亚太5号世华、数码天空开锁播出，小张便要求朋友阿新帮他用“一锅双星”接收亚太5号、6号C、Ku波段节目。

小张原有的器材是中卫1.5米正馈天线一面，PBI-1800 C波段高频头一个，数字接收机一台。

为了双星接收，阿新买了C波段双星馈源盘、PBI-4200 C/Ku复合高频头和PBI四切一开关各一个。

之后阿新来到小张处，把原来的C波段馈源盘卸下，换上C波段双星馈源盘，阿新凭着一锅双星接收亚洲2号和亚洲3S的经验，把接收亚太5号的左侧馈源盘在天线焦点左下方（面对天线）放置好，接着把原来的PBI 1800 C高频头放在右边孔，不一会儿3840 H *****的信号顺利下载。

于是阿新便把信号质量调试到最佳，锁紧馈源盘的螺丝，然后把PBI-4200 C/Ku复合高频头放在左边的馈源孔内，先用3460 V *****世华一组的参数调C波段信号，可弄了一天也未找到信号，令阿新感到在朋友面前大失了面子。

没办法，阿新只好请调星高手阿杰前去帮忙。

阿杰听阿新说明情况，心中立刻有了谱。

阿杰来到调星现场一看，果不其然，正是因为阿新把双星馈源放错了位置。

阿杰把双星馈源盘的方向重新调整了一下，把“偏焦“接收亚太5号信号的左边孔（面对天线）朝向左上方，先调好亚太6号高频头的位置，使3840 H *****的信号质量最大，接着微调天线的方位角、仰角使3840 H *****的信号质量有所增加，之后便锁紧天线。

接下来，阿杰把PBI-4200 C/Ku复合高频头插入左上方的馈源孔，调整高频头的伸出量和极化角，使3460 V *****参数的信号质量最大。

之后在接收机中添加频道，十几套精彩的节目立刻出现在面前。

阿新看得喜出望外，一时竟不知说什么好。

因复合高频头C、Ku波段的极化设置相反，所以阿杰把数码天空参数改为***** H*****后重新输入接收机。

亚太5号Ku波段信号很强，节目立即下载，收视成功。

一锅多星原理
一锅两星或一锅多星接收卫星电视最初起源于卫星电视爱好者，主要是为解决场地狭小无法安装多面天线以分别接收不同卫星的问题。

后来经过不断的实践推广，人们发现该接收技术可以不仅可以有效地解决对多颗卫星接收问题，而且信号质量与一锅单星相比并无太大差别。

经过多年发展，逐渐成为了一种比较成熟的卫星电视接收技术，甚至被多家卫星运营商采用并推广。

下面首先从原理方面对一碟两星或一碟多星技术进行分析，然后根据实际，对同时接收亚洲六号及位于其两侧的其他两颗卫星提出技术方案。

“一锅多星”的工作原理
一锅双星或多星即采用一面前馈抛物面天线，通过安装两个或多个馈源以实现对两个或多个卫星同时接收的技术。

工作原理如下图所示：
图一：“一碟双星”接收波束反射聚焦图（来自网络）
从图一中可以看出，如要实现一碟两星或多星必须采用前馈天线，同时还需要确定是否有足够空间安装多馈源、以及每个馈源所处位置问题，而后就要对处于偏焦工作状态的天线进行增益分析计算，看其劣化后的技术指标能否满足收视要求：
1.多馈源安装空间和每个馈源位置的确定
无论是两星或多星均可简化为接收两星的问题。

即主卫星和副卫星之间的关系，多卫星只不过是增加了更多的副卫星而已。

下面
我们就对接收两个卫星进行分析：
首先我们先判定天线是否有足够空间安装两个或多个馈源。

抛物面型卫星接收天线要获得最大增益必须尽可能对准所需要接收的卫星，同时馈源的位置也必须在焦点的位置。

接收第二颗卫星需要增加一个馈源，而且增加的馈源也必须安装在特定的位置。

馈源本身有一定的体积，两个馈源同时安装在一个天线上，就需要计算出二者之间的偏转角度和间距数值，而后进行判断能否安装。

一锅双星的调试方法卫星6B。

（也就是大家常见的大锅盖）。

还有常见的中星9号小锅盖不在今天讨论之列。

那么主卫星确定了，接下来要做的就是根据自己的需求接收偏星卫星。

主星6b不仅是因为它的免费节目多，还有一个原因是它的位置差不多刚好在正南（地区不同有略微的差别）。

刚好方便我们偏别的卫星。

常见的偏星有亚洲3s（亚洲7号）中星6A（高清台多）108.2（宗教台比较多）138ku 134ku 76.5（华人机系列）那么根据我们的需求来确定卫星。

比如您喜欢看宗教频道佛教基督教的，那就收108.2. 想接受凤凰卫视星空卫视那就收亚洲7号。

想加专机看电影台东森幼幼等，就接收138ku。

下面说一下一锅双星的接收原则。

总结起来就是八个字。

星东头西，星高头低。

刚开始自己玩的时候不知道这个原则，所以一直没有成功。

所谓星东头西，那138ku打比方吧。

138卫星在115.5的东边，单星接收的时候，也就是高频头位置朝向是东边，但是现在偏星接收，就在115.5的右边，也就是西边。

原理就是卫星反射。

具体的原理咱们普通玩家不用细纠。

那么我们接受76.5ku卫星的时候，也就是单星接收是偏西，偏收的话就是偏东了。

高低这个不解释大家也明白了。

原理知道了，接下来的操作就方便了。

确定好你要接收的卫星，根据原理在反方向安装高频头。

大概位置固定后，细调极化角，仰角（左右高低）。

我们还是那最常见的138ku为例。

138ku卫星现在接受位置在115.5的西边（右边），那么我们准备好接受138的高频头.在锅的右边确定位置（这时你可以站在西边调试，不会影响信号）。

调试很多人觉得很难，其实特别简单。

就是瞎晃，一边看信号条，一边在大概位置晃就可以了。

当看的信号条有上升趋势时，那就大概确定位置了。

现在记住高频头所在的位置，找工具大概安装。

安装的话有双星夹具最好了，没有的话也可以。

什么铁丝绑带铁棍木条固定方式，集思广益，任君发挥。

一般我的做法是大概位置确定后加一根馈源杆（铁棍）。

一锅双星装置技巧实例[精华]一锅双星安装方法一、准备工作1. 材料:C波段接收锅一面、C波段高频头2个、电缆若干、22K切换开关一个或者DiSEqC开关一个(同理)、普通接收机一台、夹具一个(可自制),F头若干。

2. 准备:确定主接收卫星为正常连接，幷接收正常，以高频头1为主接收，高频头2为副接收，这里以主收中星6B，副收亚洲3S为例。

3( 把高频头1(中星6B)连接到22K开关LNB1接口处 4. 把高频头2(亚洲3S)连接到22K开关LNB2接口处，先不安装支架5. 22K输出与接收机相连，把接收机22K开关设置为LNB1接口传输(开关控制)，此时应该能正确收到中星6B上的节目，这是已经调好了的，如果没有请调整接收机22K开关设置。

二、调试工作1. 偏收3号工作开始，打开菜单栏，调到增加节目项，输入一个亚洲3S的节目参数，22K开关调到LNB2输人，此时信号强度应该有，但微弱，信号质量为02. 然后把高频头2(亚洲3S)拿起放到馈源附近(左边一点)，此步骤最为关键，要仔细微调，直至出现信号质量。

3. 在有信号质量的前提下在进行微调，是信号质量达到最大值，记下此时的大概位置，并固定下来。

4. 下一步是到接收机去调了，再增加亚洲3S的节目，22K开关调为LNB2输入。

节目增加完后，基本上就完成了一锅2星的操作。

三、资料解释1.22K开关和DiSEqC开关的工作原理是切换高频头输出信号的，也就是说当开关为关的状态时，接收信号是输入一，反之为二，所以，一定要准确。

22K开关，其是否切换，在于是否有22K的脉冲信号输入。

带有0/22K开关功能的机器，设置为22K关时，无22K脉冲信号输出。

22K开关得不到脉冲信号而处于常闭端导通状态。

当接收机设置为22K开时，接收机输出一个22K的方波模拟脉冲信号。

22K开关得到此脉冲信号后，经22K开关内部整流电路的整流后得到直流电压驱使22K开关由常闭端导通转为常开端导通。

手把手教你搞偏收对我们这些穷烧友来说，搞偏收有点难，主要有以下几点：一找专门夹具不好找二用自己的土办法夹具不好固定，我们的器材充分利用，用最小的投资，得到最大的收益。

许多星友，尤其是初烧星友往往觉得一锅双星很难，其实只要掌握方法，一般情况下一锅双星只要5分钟就搞定，其实夹具对每个烧友来说每家每户到处都是，那就是衣架首先我们要了解偏收的原理，主要下面几个方面：一要了解兼收的的高频头所挂的方向，根据镜面反射原理，入射角（线）等于反射（线）角二兼收卫星如果在主收的西面，那么兼收的的高频头就挂在主收的高频头东面，反之亦然。

三公式参考：兼收高频头的距离=（主收精度--兼收精度）X1.3 （C波大锅需要，ku小锅则不需要)下面就以我1.5米锅为例，先算下距离，根据各位兄弟提供计算公式可知卫星差1度,高频头与高频头的中心线差1.3CM，如：我主收亚三现在想偏收中6 根据计算公式（中6 一亚3）x1.3=(115.5 一105.5）x1.3=13厘米也就是说中6高频头的位置在105.5C头的人面对锅西面13cm处。

误差1-2CM。

下面我们以主亚三来计算一下几个高频头位置：如鑫三（125 一105.5）x1.3=25.35厘米，亚洲4号（122 一105.5）x1.3=21.45 厘米，中新1号（105。

5 一88）x1.3=22.75厘米，中9（105.5 一92.2）x1.3=17.29厘米我的另一个是主鑫三偏中6也算一下偏中6的距离（125 一115.5）x1.3=12.35厘米如果不想算可以搞一张图片来看如下面下面就准备接收准备偏收固定材料：衣架，高频头和铜丝线如下面第二步：把馈源盘固定在衣架上在把高频头放在馈源盘内接下来就是固定主收高频头上用弱台调星如重庆，安徽...等台来调星调节偏收高频头位置使收到信号再左右调节偏收高频头位置使收到信号最佳最后在微调一下极化角盖上防水盖固定偏收高频头就OK了看一下效果如何在回顾一下我以前的一锅一头的卫星天线下面可能有兄弟要问衣架能行吗？我的回答行因为我用了几年都没有问题主要是利用衣架的三角形稳定性原理下面说一下衣架固定偏收头的好处和坏处好处：1固定方便2取材更方便3 方便一个人调星，只要把接收机输入音视频开大音量听到声音就可以了坏处：1 家里的衣架一天比一天少2 如果你老婆发现衣架少了千万不要怪我教的方法3 如果是自己用的可以用两个衣架并联这样更好4 如果帮其他人搞最好上他家找衣架一个锅是主亚三，偏中6，偏122KU，偏中9，另一个锅是主鑫三偏中6，偏138KU由于前几天那根线搞到中9上去了，有个中6没有接线。

一锅三星安装指南地点：江苏苏州 日期：08年9月15日一、器件准备工作（我已经完成了一锅两星）：1） 夹具（可以直接上个3星的夹具，因为我的两星已经安装完成，所以就再用一个两星夹具，之前的两星参考下图） Un Re gi st er ed2） 高频头1个（其实高频头都差不多，便宜点的就行了）3） 馈源线（1.5m 即可，4切1开关就安装在锅后面，然后通过3切1传到接收接收机上） 4） 4切1开关1个二、高频头安装：注意事项：1）中星6B 和亚洲3S 的极化角基本上是一致的，鑫3好的稍微大一点2）两颗副星和主星几乎在同一平面上，所以安装完成后寻找信号时一定确认是否在同意平面上，如果被支杆挡住，必须转动锅面，最终保证3颗高频头大体在一线上。

※左右两个副星的高频头下面要稍微向锅的中星偏一点，因为那样可以有效的接收到信号。

Un Re gi st er ed三、4切1开关的连接：注意事项：其实连接方法并没有什么特别的要求，也没有必要分主次，但是LNB1、LNB2、LNB 3、LNB 4所连接的星一定要知道，因为连接好后在接收机设置时非常重要，设置错误则无法接收节目。

（一下图片是我的连接方式）三、接收机器的设置：根据刚才的连接打开电视机和接收机。

按如下步骤菜单→节目设置→天线设置→接下来就是下面图片中的菜单。

例如亚洲3S 的连接，首先确认高频头连接线连接的端口，把22K 设置为“开”然后选择 DiSEqC ,用遥控器的左右键选择对应的端口LNB3，按上述方法设置完3颗星后，一直按菜单键返回，接收机的设置就OK 了。

Un Re gi st er ed四、寻找信号：我寻找信号的步骤是这样的。

本来是先定方位，在定仰角，然后在确认极化角，最后在上下移动高频头，直到信号最强。

因为是追加的星，所以方位角和仰角啊什么的都定了不能动了，就是一个极化角的调剂，然后是交点上下的的调节，最后再调整左右，也就是高频头调节向锅心。

其实不管如何，不要急于寻找信号，如果急于寻找信号，肯定费了很大的劲也找不到信号，如果前段工序慢慢的仔细的完成，线路连接好后差不多直接就有信号，那样轻微的调整就比较容易多了。
