剪力墙及地下室外墙钢筋技术交底

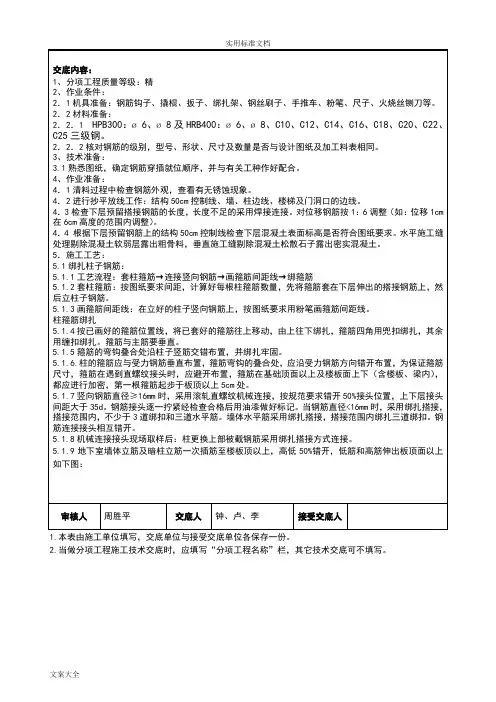

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

12 钢筋焊制，上中下设三根顶模筋端头点防锈漆1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

（2）弯钩方向朝外。
3.4内剪力墙人防区域特殊要求
①内剪力墙纵向钢筋与顶板、底板连接
1.内剪力墙纵向钢筋插入底板，满足：
（1）插到板底，弯钩长度根据数值长度查下表
竖直长度
弯钩长度
≥0.5LaF
12d且≥150
≥0.6LaF
10d且≥150
≥0.7LaF
8d且≥150
≥0.8LaF
6d且≥150
（2）弯钩超两侧
±15
钢尺量连续三档、取最大值
绑扎钢筋骨架
长
±8
钢尺检查
宽、高
±3
钢尺检查
受力钢筋
间距
±8
钢尺梁两端、中间各一点、取最大值
排距
±3
保护层厚度
基础
±8
钢尺检查
柱梁
±3
钢尺检查
板、墙、壳
±2
钢尺检查
绑扎箍筋、横向钢筋间距
±15
钢尺量连续三档、取最大值
钢筋弯起点位置
15
钢尺检查
预埋件
中心线位置
3
钢尺检查
水平高差
在梁纵向受力钢筋采用双层排列时，两排钢筋之间应垫以直径≥25mm的短钢筋，以保持其设计距离。箍筋的接头（弯钩迭合处）应交错布置在两根架力钢筋上。
平板钢筋网绑扎时，四周钢筋交叉点应每点扎牢，绑扎时应注意相邻绑点的铁丝要成八字形，以免网片歪斜变形，板的钢筋网绑扎还应注意板上部的负筋位置。
梁交叉节点处钢筋穿插十分稠密时，应留出振动棒头子插入空隙，以利灌筑混凝土。平板钢筋绑扎前必须按图纸划出钢筋间距位置线，尽量做到纵横向一条线。
钢筋工程包括埋件，必须开具隐蔽工程验收，由质监部门检查合格后报请监理工程师验收认可后方可进入一道工序。

剪力墙结构钢筋工程技术交底1.工程概述2.工艺流程（1）图纸标定：根据设计施工图纸，在砌筑墙体的位置进行钢筋标定。

（2）预埋件安装：在墙体预埋支撑和墙板接缝等位置预埋钢筋支撑件，并按照设计要求进行固定。

（3）主筋安装：根据图纸要求，在墙体剪力墙位置设置主筋，采用具有一定弯曲性能的钢筋制成U形连接固定。

（4）剪力筋安装：根据图纸要求，设置剪力筋，将其固定在墙体上方和下方梁柱连接处。

（5）纵筋安装：按照图纸要求，在墙体纵向位置安装纵筋，并进行固定。

（6）骨架连接：在主筋、剪力筋和纵筋的连接处采用焊接或者绑扎的方式进行骨架连接。

（7）验收和保护：工程施工完毕后，进行验收，并在剪力墙表面进行防腐、防火、防锈等保护工作。

3.施工注意事项（1）钢筋的质量应符合国家标准要求，检验试验合格后方可使用。

（2）钢筋的切割和弯曲应采用机械设备进行，不得用明火进行加工。

（3）预埋件安装时，使用专用金属夹固定，保证牢固可靠。

（4）钢筋的间距和弯曲度应符合设计要求，钢筋与混凝土之间应有一定的保护层。

（5）骨架连接处应采用焊接或者绑扎进行连接，焊接时应符合焊接工艺要求。

（6）剪力墙钢筋施工完毕后，应立即进行保护，采取防腐、防火、防锈等措施，确保钢筋的使用寿命和安全性。

4.安全注意事项（1）操作人员应接受相关安全培训，熟悉施工工艺流程和安全操作规程。

（2）使用钢筋切割工具时，操作人员应佩戴眼镜、手套、防护鞋等个人防护用品，确保安全操作。

（3）切割或弯曲钢筋时，应远离其他人员，确保操作安全。

（4）预埋件安装时，应注意坠物的防护，配备安全帽进行操作。

（5）焊接作业时，应使用防火毯进行火焰防护，操作人员应佩戴防火服、防火面罩等个人防护用品。

（6）在剪力墙结构钢筋工程施工过程中，应严格按照工艺要求和安全操作规程进行施工，确保施工安全。

总结：剪力墙结构钢筋工程技术交底主要介绍了剪力墙结构的钢筋工程施工工艺流程、施工注意事项和安全注意事项。

均匀振实。移动间距不大于振捣作用半径的
1.5 倍 (一般为 30～ 40 厘米 )。振捣上一层时应插入下
层 5 厘米， 以清除两层间的接缝。 表面振动器 (或称平板振动器 )的移动间距， 应保证振动器的平板
覆盖已振实部分边缘。
4) 浇筑混凝土应连续进行。如必须间歇，其间歇时间应尽量缩短，并应在前层混凝土凝结之 前，将次层混凝土浇筑完毕。间歇的最长时间应按所用水泥品种及混凝土凝结条件确定，一般超 过 2h，应按施工缝处理。
浆流失、坍落度变化以及产生初凝等现象。如混凝土运到浇灌地点有离析现象时，必须在浇灌前 进行二次拌合。
混凝土从搅拌机中卸出后到浇筑完毕的延续时间，不宜超过表
2～ 44 的规定。

泵送混凝土时必须保证混凝土泵连续工作，如果发生故障，停歇时间超过
45min 或混凝土出
现离析现象，应立即用压力水或其他方法冲洗管内残留的混凝土。
(3) 混凝土浇筑与振捣的一般要求：
混凝土卸出至浇筑完毕的时间 (min)
表 2－ 44
混凝土强度等级
气温（℃）
低于 25
高于 25
≤ C30
120
90
＞ C30
90
60

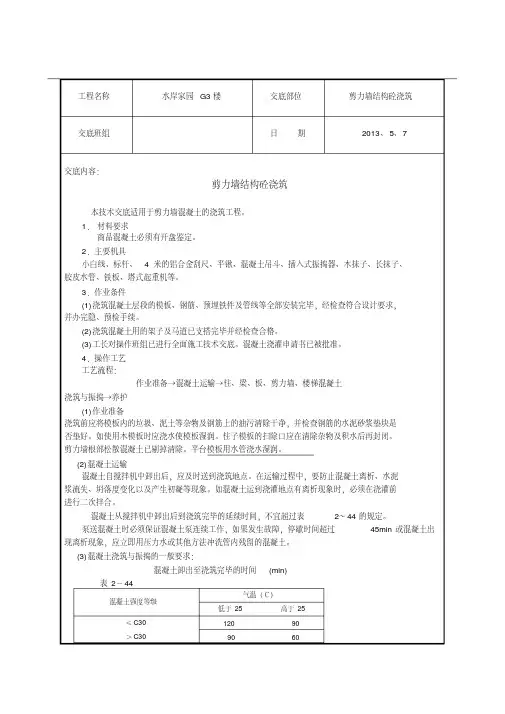

工程名称
水岸家园 G3 楼
交底部位
剪力墙结构砼浇筑
交底班组
日期
2013、 5、 7
注： 1。掺用外加剂或采用快硬水泥拌制混凝土时，应按试验确定。
(8) 楼梯段混凝土浇筑： 1) 楼梯段混凝土自下而上浇筑，先振实底板混凝土，达到踏步位置时再与踏步混凝土一起振 捣，不断连续向上推进，并随时用木抹子 (或塑料抹子 )将踏步上表面抹平。
2) 施工缝位置：楼梯混凝土宜连续浇筑完，多层楼梯的施工缝应留置在楼梯段三分之一的部 位。
