电子雕刻凹版制版原理及工艺电子雕刻凹版制版是一种利用电脑控制的技术，通过针对性地加热和切割来创建细节丰富的图案在金属或其他硬材料的表面。
其主要原理是利用计算机辅助设计（CAD）软件将数字图形转化为可控制的电子信号，然后通过电子雕刻机将这些信号转换为高频震动和热能，进而加工金属表面。
电子雕刻凹版制版的工艺包括以下几个步骤：1. 设计图案：首先，使用计算机辅助设计软件创建或导入所需的图案。
这些图案可以是文字、图像或其他自定义设计。
2. 转化为矢量图：将图案转换为矢量图形，以确保图案的清晰度和可缩放性。
3. 准备金属板：将金属板准备好，确保其表面平整，没有杂质和不平坦的部分。
通常，这需要对金属板进行清洁和打磨。
4. 导入图案：将矢量图形导入到电子雕刻机中。
通过连接计算机和雕刻机的接口，将图案传输到电子雕刻机的控制系统中。
5. 设定参数：根据图案的复杂度和所用材料的硬度，设定合适的加工参数，包括切削深度、频率和速度等。
6. 加工过程：启动电子雕刻机并开始加工过程。
电子雕刻机会通过高频震动的钻头在金属板上进行切割和雕刻。
根据图案的要求，钻头会不断改变方向、深度和速度。
7. 检查和修正：一旦加工完成，检查雕刻的结果是否与设计相符。
如果有需要，可以进行细微的修正和调整，以确保最终的效果满足要求。
8. 后期处理：根据需要，对雕刻的金属板进行清洁、抛光和涂层等后期处理，以提高表面质量和延长使用寿命。
通过电子雕刻凹版制版技术，可以实现高精度、高效率且重复性良好的加工过程。
这种制版工艺广泛应用于纺织、印刷、装饰和工业制造等领域，为产品提供了独特的外观设计和个性化定制。
电子雕刻凹版制版技术在各个行业中广泛应用，为产品提供了独特的外观设计和个性化定制。
以下将详细介绍该技术在纺织、印刷、装饰和工业制造等领域中的应用。
首先，在纺织行业中，电子雕刻凹版制版技术被广泛应用于纺织品的图案和纹理设计。
通过使用电子雕刻机，可以将各种复杂的图案或纹理直接印刷在纺织品上，无需其他传统的制版方法。

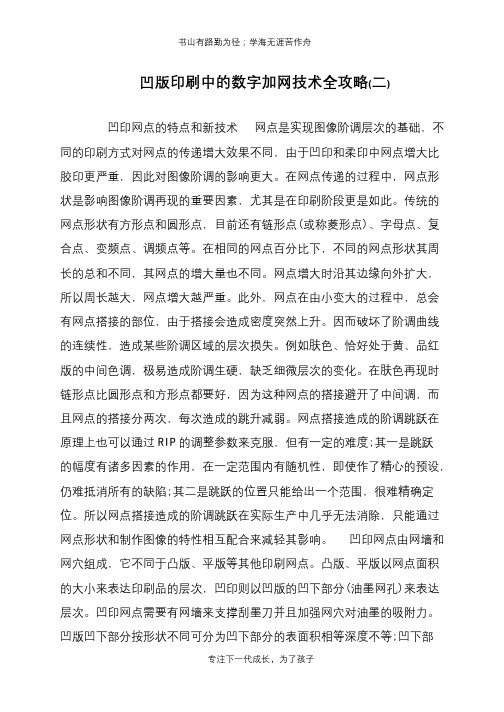

书山有路勤为径；学海无涯苦作舟凹版印刷中的数字加网技术全攻略(二)凹印网点的特点和新技术网点是实现图像阶调层次的基础，不同的印刷方式对网点的传递增大效果不同，由于凹印和柔印中网点增大比胶印更严重，因此对图像阶调的影响更大。
在网点传递的过程中，网点形状是影响图像阶调再现的重要因素，尤其是在印刷阶段更是如此。
传统的网点形状有方形点和圆形点，目前还有链形点(或称菱形点)、字母点、复合点、变频点、调频点等。
在相同的网点百分比下，不同的网点形状其周长的总和不同，其网点的增大量也不同。
网点增大时沿其边缘向外扩大，所以周长越大，网点增大越严重。
此外，网点在由小变大的过程中，总会有网点搭接的部位，由于搭接会造成密度突然上升。
因而破坏了阶调曲线的连续性，造成某些阶调区域的层次损失。
例如肤色、恰好处于黄、品红版的中间色调，极易造成阶调生硬，缺乏细微层次的变化。
在肤色再现时链形点比圆形点和方形点都要好，因为这种网点的搭接避开了中间调，而且网点的搭接分两次，每次造成的跳升减弱。
网点搭接造成的阶调跳跃在原理上也可以通过RIP的调整参数来克服，但有一定的难度;其一是跳跃的幅度有诸多因素的作用，在一定范围内有随机性，即使作了精心的预设，仍难抵消所有的缺陷;其二是跳跃的位置只能给出一个范围，很难精确定位。
所以网点搭接造成的阶调跳跃在实际生产中几乎无法消除，只能通过网点形状和制作图像的特性相互配合来减轻其影响。
凹印网点由网墙和网穴组成，它不同于凸版、平版等其他印刷网点。
凸版、平版以网点面积的大小来表达印刷品的层次，凹印则以凹版的凹下部分(油墨网孔)来表达层次。
凹印网点需要有网墙来支撑刮墨刀并且加强网穴对油墨的吸附力。
凹版凹下部分按形状不同可分为凹下部分的表面积相等深度不等;凹下部专注下一代成长，为了孩子。
材料科学：印刷概论测考试题模拟考试 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、单项选择题 单色印刷，其网线角度一般多采用多少角度合适（ ）.A.45度 B.90度 C.30度 D.5度 本题答案：A 本题解析：暂无解析 2、单项选择题 印章的使用，创造了从（ ）的复制方法，这种复制方法已经孕育了雕版印刷的雏形。
（ ）A.阴文得到反写文字 B.反写文字得到正写文字 C.正写文字得到阳文正写文字 D.反写文字得到阳文反写文字 本题答案：B 本题解析：暂无解析 3、名词解释 印后加工 本题答案：使印刷产品获得所要求的形状和使用性能的生产工序，例如装 本题解析：使印刷产品获得所要求的形状和使用性能的生产工序，例如装订、包本、折页。
4、问答题姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------在印前图像处理中，加网方式都有哪些？它们各自的特点是什么？本题答案：数字加网：数字加网的特点数字加网是计算机出版系统中采用的加网本题解析：数字加网：数字加网的特点数字加网是计算机出版系统中采用的加网技术。
调幅加网：调幅加网中网点间的距离是固定不变的，即网点出现频率固定不变，改变的只是网点大小。
调频加网：调频加网的网点又称随机网点，其网点大小一样，采用网点的疏密程度来表现图像层次，且网点随机分布RIP加网（光栅图像处理机）：把整个RIP过程分成光栅化和加网两个相互独立的阶段，在输人分辨率后对图像做光栅化处理，随后存盘，最后在加网阶段中再用一专用加网板，按要求的分辨率高速输出。

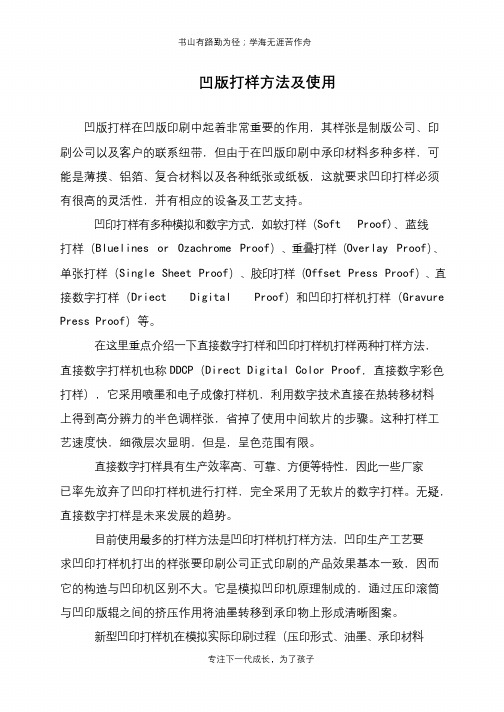

书山有路勤为径；学海无涯苦作舟凹版打样方法及使用凹版打样在凹版印刷中起着非常重要的作用，其样张是制版公司、印刷公司以及客户的联系纽带，但由于在凹版印刷中承印材料多种多样，可能是薄摸、铝箔、复合材料以及各种纸张或纸板，这就要求凹印打样必须有很高的灵活性，并有相应的设备及工艺支持。
凹印打样有多种模拟和数字方式，如软打样（Soft Proof)、蓝线打样（Bluelines or Ozachrome Proof）、重叠打样（Overlay Proof）、单张打样（Single Sheet Proof）、胶印打样（Offset Press Proof）、直接数字打样（Driect Digital Proof）和凹印打样机打样（Gravure Press Proof）等。
在这里重点介绍一下直接数字打样和凹印打样机打样两种打样方法，直接数字打样机也称DDCP（Direct Digital Color Proof，直接数字彩色打样），它采用喷墨和电子成像打样机，利用数字技术直接在热转移材料上得到高分辨力的半色调样张，省掉了使用中间软片的步骤。
这种打样工艺速度快，细微层次显明，但是，呈色范围有限。
直接数字打样具有生产效率高、可靠、方便等特性，因此一些厂家已率先放弃了凹印打样机进行打样，完全采用了无软片的数字打样。
无疑，直接数字打样是未来发展的趋势。
目前使用最多的打样方法是凹印打样机打样方法，凹印生产工艺要求凹印打样机打出的样张要印刷公司正式印刷的产品效果基本一致，因而它的构造与凹印机区别不大。
它是模拟凹印机原理制成的，通过压印滚筒与凹印版辊之间的挤压作用将油墨转移到承印物上形成清晰图案。
新型凹印打样机在模拟实际印刷过程（压印形式、油墨、承印材料专注下一代成长，为了孩子。
书山有路勤为径；学海无涯苦作舟
凹印制版技术创新及应用(中)
照相直接加网制版技术
除了传统的照相凹版，照相直接加网工艺也已经出现很长时间了，尤
其在包装凹印中的应用更广。
照相直接加网凹印制版工艺的基本原理是：版滚筒在经过镀铜和抛光处理之后，先蒙上一层保护层，再曝光成像，然后再对铜层进行腐蚀。
最早是在版滚筒的铜层表面涂布感光膜，用高压汞灯进行曝光。
后来
又出现了激光刻蚀技术，不用胶片，图像数据直接控制精细的激光束在感光膜层上成像。
曾一度出现两种数字成像制版方法：一种是用感光胶膜作为蒙片层，在腐蚀之前需要对曝光后的感光层进行显影，让图文部分的铜层露出来；另一种是采用一种特殊的薄涂层作为蒙版，激光束可直接将图文部分的保护涂层完全烧蚀掉，使铜层裸露出来，因此无须显影处理可直接进行腐蚀，但必须要增加激光束的能量。
不管成像工艺采用的是数字方式还是传统的加网胶片，均仅仅是在蒙
片层上创建面积变化的网点结构，深度信息无法体现。
对暴露的铜层部分进行腐蚀是一个相当落后的工艺，如果操作人员一时疏忽，对曝光部分的铜层进行同样深度的腐蚀，就无法表现图像的连续调特征了。
使用这种印版，线条和文字可以获得很好的再现，但是图像的复制效果要差一些，因为图像部分含有丰富的阶调层次，对网穴深度变化的要求较高。
最近，又有一种加网腐蚀技术被开发出来，这种方法在版滚筒上需要
专注下一代成长，为了孩子。
凹印技术发展状况凹版印刷的技术优势。
一直在于高速、宽幅、低耗和停机时间少，能在各种基材上获得最佳效果的印刷品。
1.高速：目前卷筒纸凹印机最高速度可达55000转/时，纸带速度约15米/秒。
2.幅宽：轮转凹印机最大卷筒纸宽度为：出版印刷106英寸建材印刷150英寸包装印刷40～60英寸3.高调时间短：从前一批活完成到新的活件开印所需的调整时间为30分钟左右。
4.承印物广泛：凹印由于采用液体挥发色墨，较短的传墨系统，所以油墨干燥快，适用于非吸收性承印物的印刷。
5.高质量：凹印产品质量好，能真实反映原稿效果。
层次丰富、清晰、墨层厚实、色饱和度高、墨色鲜艳、明亮。
凹印的高质量是由其特点所决定的，与凸版、平版印刷依靠网点着墨面积不同的层次表现手法不同，凹印采用了网穴结构，即依靠着墨量体积不同来实现层次表现的。
凹印的网穴结构分为三类：大小相等，深度不等；大小不等，深度相等；大小、深度均不等。
由于凹印采用网穴着墨结构，所以凹印产品的墨层厚实，可达到12μm左右，而平印墨层厚度约3μm左右，凸印墨层约6μm左右。
凹印可通过选择适当的网线宽度和腐蚀深度，达到胶印二次满版印刷才能达到的完善的复盖度。
二、凹版印刷的应用现状。
目前，印刷发达国家凹印所总印刷比例约为1/5，传统的凹印被人们认为适合于发行量达几百万份的杂志和商品包装产品印刷。
欧美发行量大的杂志的彩色印刷80%是由凹印完成，美国30余种发行量最大的杂志是用凹印；邮票、报刊的独立插页等也均采用凹印。
从包装印刷领域看凹印市场主要在软、硬包装印刷，目前世界上70%的软包装采用凹印。
国内烟包装中硬盒包装以凹版印刷为主。
凹版印刷在我国长期以来未形成规范生产，简单产品占了主要地位。
改革开放以来，我国积极发展包装工业，推动了我国包装事业的不断发展。
广大印刷厂家都已意识到要在市场经济竞争大潮中求生存，求发展，就必须使生产上规范、上档次，更新设备是广大厂家的主要愿望。
近十年来我国从国外大量引进了多色先进凹印机及电子雕刻制版设备，数十条凹印包装生产线主要应用于塑料薄膜及烟盒包装，使我国传统的凹版工艺有了根本的改变，已形成2凹印规范生产。
书山有路勤为径；学海无涯苦作舟
凹版印刷机七大创新技术
凹版印刷机在市面上的应用十分广泛，但由于印刷业受互联网大潮的
冲刷，印刷机行业正在加速衰落。
解决衰落的最有效办法就是创新。
近两年，随着国内凹版印刷机械制造整体水平的提升，国产凹印设备
也一直在不断地创新，并获得了喜人的成果。
下面由小编为大家详细讲述
凹版印刷机的七大创新技术。
1.凹版印刷机全自动上下卷技术
在生产过程中，全自动上下卷技术通过精确测量检测，将不同卷径、
不同料宽的卷筒料自动升至装夹工位，然后升降装置自动将成品卷筒料由
设备工位移出，在升降过程中自动检测原料和成品的重量，与生产管理工
作相互衔接，替代了人工搬运的方式，不仅解决了凹版印刷机要发挥正常
效率而辅助功能无法满足的瓶颈，而且大大提高了生产效率，减少了操作
人员的劳动强度。
2.凹版印刷机全自动裁切技术
采用全自动裁切技术后，整个全自动裁切过程只需将料卷放置在放料
架上，之后的裁切过程无需人工参与，即可完成整个裁切动作。
以厚度为0.018mm的BOPP薄膜为例，全自动裁切可将料卷残料长度控制在10m以内。
专注下一代成长，为了孩子。
书山有路勤为径；学海无涯苦作舟
凹版印刷中的数字加网技术(一)
在普通印刷中，网点是表现图像层次和彩色图像颜色层次的基本单元，网点覆盖率的不同可产生颜色层次的变化。
加网技术经过100多年的实践和提高，从照相加网、电子加网发展到数字加网，为我们提供了一种以物理方式形成网点的方法。
计算机数字加网是在照排机和电分机高端联网系统中大量采用的技术。
电分机加网和计算机数字加网在技术和原理上是一样的，只是实现方法不同而已。
现在随着彩色桌面出版系统质量和速度的不断提高，尤其是关键部位光栅图像处理器(RIP)性能的改善，加网
的速度和质量已大大提高。
与其他加网技术相比，数字加网技术在多个方面都表现出其优越性，它可以实现在模拟加网中很难实现或是根本不可能实现的算法，并且能够获得更高质量的网目调图像。
数字加网技术已经成为当前图像印前处理中不可或缺的环节。
数字加网的特点
数字加网是计算机出版系统中采用的加网技术。
根据记录网点的分布
状态，数字加网有调幅、调频加网和调幅/调频混合加网方法。
调幅加网(点聚集态抖动技术)是用不可见的、行列排列有序的网格分割图像，每个
网格按照一定的角度、加网线数生成面积不同的网点。
调幅加网技术经过近100年的发展完善，已在很多印刷单位使用，在调幅加网方法中，电子分色机使用的挂网方式一般是德国Hell公司开发的IS网点技术(无理化
正切网点)和RT网点技术(有理化正切网点)。
在彩色桌面出版系统中采用
的是Postscript加网技术。
调幅加网技术虽然比较成熟，但却存在着一
些难以避免的缺陷。
例如细节丢失、产生龟纹和玫瑰斑、视觉上的撞网等，
