激光对中仪的使用方法

激光对中仪最全操作说明激光对准仪是一种常用于建筑施工和测量领域的仪器设备，可用于室内外定位和对齐作业。

以下是激光对准仪的最全操作说明，包括仪器的使用方法、注意事项和常见故障排除方法。

一、激光对准仪的结构和使用方法1.激光对准仪的结构激光对准仪一般由以下几个部分组成：主体、液晶显示屏、控制按钮、激光头、电池仓等。

仪器的使用方法通常通过液晶显示屏和控制按钮进行操作。

2.准备工作(1)选择合适的位置进行测量，确保环境光线适中，避免阳光直射或强烈的光源照射。

(2)检查电池电量，确保电池充足，避免因电量不足导致测量不准确。

3.激光对准仪的基本使用方法(1)打开激光对准仪的电源开关，待仪器启动完成后，屏幕上会显示出相关信息。

(2)通过控制按钮进行模式选择，包括水平激光、垂直激光、全方位激光等模式。

(3)调整仪器位置，使得仪器上的激光头对准测量目标位置。

(4)观察激光头发出的激光线，根据需要进行调整，确保激光线对准目标位置。

(5)完成测量后，关闭激光对准仪的电源开关，将仪器放置在干燥通风的地方。

二、激光对准仪的注意事项1.避免阳光直射：阳光直射会干扰激光对准仪的测量结果，因此在使用时要避免阳光直射，选择合适的位置进行测量。

2.避免强烈光源照射：强烈的光源照射会干扰激光对准仪的激光线，导致测量不准确，因此也要避免强烈光源的照射。

3.电池使用与更换：检查电池电量，确保电池充足。

若电池电量不足，应先更换电池再进行测量，避免电池电量不足导致测量不准确。

三、激光对准仪常见故障排除方法1.仪器无法启动或显示异常2.激光线不准确或不稳定3.激光对准仪无法正常工作。

激光对中仪使用说明激光对中仪是一种常用于测量工程中的光电仪器，它通过发射激光线束进行精确的对中测量，可以帮助用户更加准确地确定两个物体之间的距离和位置关系。

激光对中仪通常用于建筑、道路施工、机械制造等领域，具有测量精度高、使用方便等优点。

下面，将详细介绍激光对中仪的使用说明。

第一部分：激光对中仪的基本操作1.将激光对中仪放置在稳定且平整的工作台上，确保其与被测物体在同一水平线上。

2.打开激光对中仪的电源开关，待其启动完成后，可以进行后续操作。

3.调整激光对中仪的工作模式，通常有垂直、水平和倾斜三种模式可以选择，根据实际需求进行调整。

4.确定激光对中仪的工作范围，根据实际测量的距离确定激光对中仪的最大测量范围，通常在规定范围内工作可以获得更好的测量结果。

5.调整激光对中仪的亮度和对比度，以便在不同环境条件下获得清晰的激光线束。

第二部分：激光对中仪的使用注意事项1.在使用激光对中仪之前，必须详细阅读并严格遵守使用说明书中的安全操作规程，以确保工作过程中的安全性。

2.使用激光对中仪时，要远离水，以免激光线束受到水蒸汽、水滴等影响而产生不准确的测量结果。

3.在使用激光对中仪进行测量时，要确保被测物体表面光滑平整，以确保激光线束能够正常对准目标物体。

4.激光对中仪在工作过程中会产生较高的激光功率，要注意防护眼睛，不能直接盯着激光线束观察，以免对眼睛造成伤害。

5.在激光对中仪工作时，激光线束可能会被风、震动等因素影响而产生摆动或偏移，因此要选择一个稳定的工作环境，确保测量的精确性。

第三部分：激光对中仪的测量方法1.在使用激光对中仪进行水平测量时，需要将激光线束对准被测物体的水平面，通过调整激光对中仪的水平模式，直到激光线束正好对准水平面，此时可以读取测量结果。

2.在使用激光对中仪进行垂直测量时，需要将激光线束对准被测物体的垂直面，通过调整激光对中仪的垂直模式，直到激光线束正好对准垂直面，此时可以读取测量结果。

技术规格标准配置1安全遵守产品安全操作规则，注意所有安全提示。

忽略安全提示可能会造成人身伤害，火灾与设备损坏。

请勿拆开，维修或用不当的方式使用设备。

否则Fixturlaser不承担相关责任。

激光防护Fixturlaser GO使用功率小于1.0mW的激光二极管，激光等级为2级•请勿直视激光发射器•请勿将激光射向人眼电源Fixturlaser GO采用三节1.5V C型碱性电池或1.2V 镍氢充电电池。

请使用高性能碱性电池。

长时间不使用请取出电池。

使用其它电池有可能导致设备损坏或人身伤害操作电池时请小心，否则会产生灼伤。

使用时请勿拆卸，请远离热源。

电池损坏或漏液时请小心污染环境。

请循守当地法规处理废旧电池。

2保养请使用湿棉布或棉签擦拭系统。

激光接收器请使用酒精擦拭。

请勿使用抽纸，会导致接收器刮伤。

请勿使用丙酮请保持激光二极管缝隙，接收器表面，连接线清洁，无油污。

显示单元应预防刮伤。

不使用时请盖上电缆盖3主菜单Fixturlaser GO根据您的需要提供不同的程序。

按下红色启动按钮启动系统，主菜单会显示。

在主菜单中您可以找到内存管理与环境设定。

用方向键选择所需程序，并使用OK按钮确认。

水平轴对中垂直轴对中内存管理Memory Manager系统功能环境设定电量显示关机4水平转轴对中介绍轴对中：测定和调整两台连接设备，使其旋转中心共线。

水平对中的调整是通过调整设备前后脚的高低和水平位移，使其达到公差允许值。

系统有两个测量单元，分别固定在两个轴上，旋转轴到不同位置，系统会技术两轴的相对位移，并显示对中结果和调整建议。

测量结果可保存预对中功能为获得最佳的对中效果，需在测量之前做一些检查工作以保证获得精确测量数据。

去现场之前，请检查下列要求：•安全规则？•测量公差？•是否有动态位移补偿？•安装条件是否受限？•测量轴是否可旋转？•所需垫片尺寸安装对中系统之前请检查设备底座，螺丝与垫片情况以及是否有空间限制目测检查完成后，考虑以下情况•设备已关机，安全标识已放置。

激光对中仪的使用方法1.介绍1.1 什么是激光对中仪在此处描述什么是激光对中仪，其作用和功能。

1.2 适用范围描述激光对中仪适用于哪些行业和工作场景。

2.激光对中仪的组成部分2.1 发射器描述发射器的功能和特点。

2.2 接收器描述接收器的功能和特点。

2.3 控制台描述控制台的功能和特点。

2.4 其他配件列出可能的其他配件，并简要描述其功能。

3.准备工作3.1 选择合适的工作场景描述选择合适的工作场景的要点。

3.2 检查设备完整性描述如何检查激光对中仪及其配件的完整性和正常运行状态。

3.3 设置正确的参数描述如何设置激光对中仪的参数，以确保其正常工作。

4.操作步骤4.1 搭建仪器描述如何正确搭建激光对中仪，包括安装发射器、接收器和其他配件。

4.2 连接电源描述如何连接激光对中仪的电源，并注意事项。

4.3 设置基准点及目标点描述如何设置基准点和目标点，以进行测量或调整工作。

4.4 进行对中操作描述如何使用激光对中仪进行对中操作，包括调整和校准。

4.5 检查结果描述如何检查对中结果的准确度和可靠性。

5.维护和保养5.1 清洁仪器表面描述如何正确清洁激光对中仪的表面，以保持其良好的工作状态。

5.2 更换电池描述如何更换激光对中仪的电池，并注意事项。

5.3 日常保养描述如何进行激光对中仪的日常保养工作，包括检查和维护。

6.附件在此处列出本文档所涉及的附件，并提供相应的或存储位置。

7.法律名词及注释在此处列出本文所涉及的法律名词和相关注释，以便读者理解。

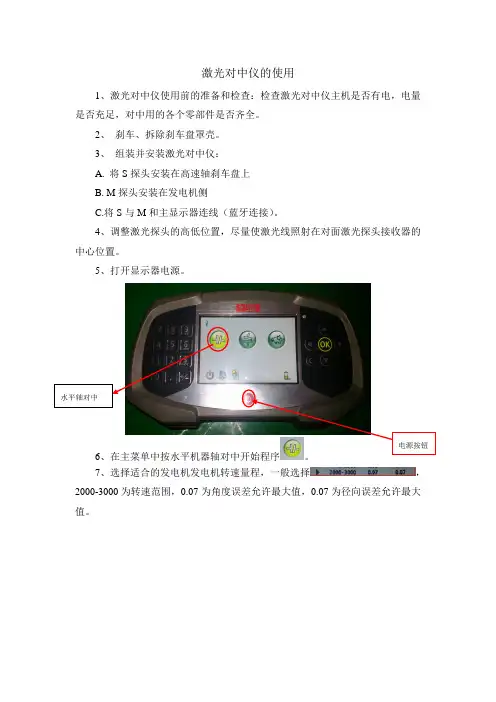

激光对中仪的使用1、激光对中仪使用前的准备和检查：检查激光对中仪主机是否有电，电量是否充足，对中用的各个零部件是否齐全。

2、刹车、拆除刹车盘罩壳。

3、组装并安装激光对中仪：A. 将S探头安装在高速轴刹车盘上B. M探头安装在发电机侧C.将S与M和主显示器连线（蓝牙连接）。

4、调整激光探头的高低位置，尽量使激光线照射在对面激光探头接收器的中心位置。

5、打开显示器电源。

水平轴对中电源按钮6、在主菜单中按水平机器轴对中开始程序。

7、选择适合的发电机发电机转速量程，一般选择，2000-3000为转速范围，0.07为角度误差允许最大值，0.07为径向误差允许最大值。

一般选择此量程范围8、使用卷尺分别测量两个激光探头，M端激光探头与联轴器中心，M端激光探头与发电机前端固定螺栓中心的距离，发电机前后端固定螺栓中心之间的距离，并输入显示器，点击。

9、现在激光发射器一般位于12点钟位置，此时的界面中点击，稍等片刻，待测量值出现。

10、打开刹车制动器，旋转制动盘将激光发射器向3点钟方向旋转，直到旋转出红色区域，然后将刹车关闭，因为红色区域现在为不可测量区域，点击，稍等片刻，待测量值出现。

11、打开刹车制动器，旋转制动盘将激光发射器向9点钟方向旋转，直到旋转出红色区域，然后将刹车关闭，因为红色区域现在为不可测量区域，点击，稍等片刻，待测量值出现，此时激光对中仪就可以计算出水平方向的角度误差和径向误差，并反映出发电机前端与后端的调整量。

12、根据测量值调整发电机前后端。

A．打开刹车制动器，旋转制动盘将激光发射器旋转至12点钟方向，然后刹车，点击，出现发电机侧视图及调整数据，比较发电机前后端的调整量，哪个值大先调整哪个。

调整时，先用36的套筒将发电机前后端固定螺栓松开，并将螺栓拧出一定高度，用千斤顶将发电机顶起，如果调整量前面是“+”号，说明发电机过高，应向下降，则用手顺时针旋转减振块上的花盘螺丝，如果调整量前面是“-”号，则说明发电机太低，应向上升，则用手逆时针旋转减振块上的花盘螺丝。

激光对中仪使用方法激光对中仪是一种非常重要的测量工具，它在各种领域都有着广泛的应用。

正确的使用方法不仅能够提高工作效率，还能够保证测量结果的准确性。

下面将介绍激光对中仪的使用方法，希望能够对大家有所帮助。

首先，使用激光对中仪之前，需要确保仪器本身处于良好的状态。

检查仪器的电源和电池是否正常，激光发射器是否完好，以及仪器的各项指示灯是否正常。

只有在确保仪器正常工作的情况下，才能进行后续的操作。

接下来，根据需要选择合适的测量模式。

激光对中仪通常有单点、扫描和连续测量等多种模式可供选择，根据具体的测量任务来确定使用哪种模式。

在选择模式的同时，还需要注意调整激光的功率和扫描速度，以确保能够满足实际测量的需求。

在进行测量之前，需要进行仪器的校准工作。

校准包括水平校准和垂直校准两个方面。

水平校准是为了确保仪器在水平方向上的准确性，而垂直校准则是为了保证仪器在垂直方向上的准确性。

只有在完成校准工作之后，才能进行实际的测量操作。

在进行测量时，需要将激光对中仪放置在稳定的位置上，避免受到外部震动和干扰。

同时，还需要注意避免阳光直射和强光照射到激光发射器上，以免影响测量结果的准确性。

在测量过程中，需要保持仪器和目标之间的直线视线，确保测量的准确性。

测量完成后，需要对测量结果进行分析和处理。

根据实际需要，可以将测量结果保存到仪器内存中，或者通过数据传输功能将结果导出到计算机或移动设备中进行进一步的处理和分析。

最后，使用完激光对中仪之后，需要对仪器进行清洁和保养工作。

及时清理仪器表面的灰尘和污垢，保持仪器的光学部件和机械部件的清洁和良好状态，以确保下次使用时能够正常工作。

总之，激光对中仪是一种非常重要的测量工具，正确的使用方法能够保证测量结果的准确性和可靠性。

希望大家在使用激光对中仪时能够按照以上方法进行操作，提高工作效率，保证测量结果的准确性。

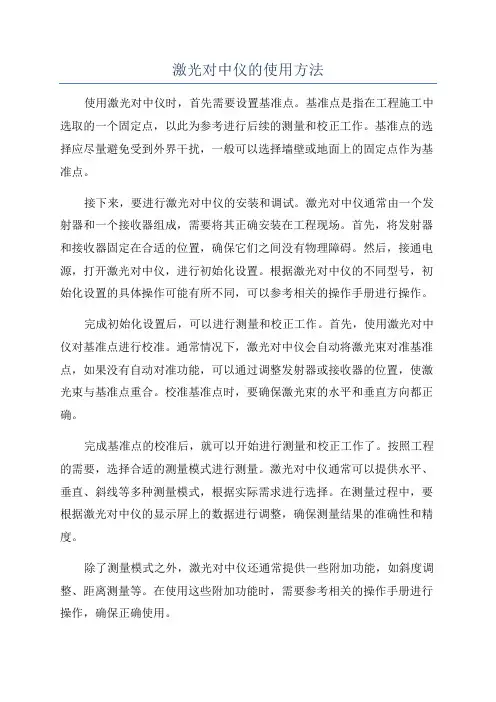

激光对中仪的使用方法使用激光对中仪时，首先需要设置基准点。

基准点是指在工程施工中选取的一个固定点，以此为参考进行后续的测量和校正工作。

基准点的选择应尽量避免受到外界干扰，一般可以选择墙壁或地面上的固定点作为基准点。

接下来，要进行激光对中仪的安装和调试。

激光对中仪通常由一个发射器和一个接收器组成，需要将其正确安装在工程现场。

首先，将发射器和接收器固定在合适的位置，确保它们之间没有物理障碍。

然后，接通电源，打开激光对中仪，进行初始化设置。

根据激光对中仪的不同型号，初始化设置的具体操作可能有所不同，可以参考相关的操作手册进行操作。

完成初始化设置后，可以进行测量和校正工作。

首先，使用激光对中仪对基准点进行校准。

通常情况下，激光对中仪会自动将激光束对准基准点，如果没有自动对准功能，可以通过调整发射器或接收器的位置，使激光束与基准点重合。

校准基准点时，要确保激光束的水平和垂直方向都正确。

完成基准点的校准后，就可以开始进行测量和校正工作了。

按照工程的需要，选择合适的测量模式进行测量。

激光对中仪通常可以提供水平、垂直、斜线等多种测量模式，根据实际需求进行选择。

在测量过程中，要根据激光对中仪的显示屏上的数据进行调整，确保测量结果的准确性和精度。

除了测量模式之外，激光对中仪还通常提供一些附加功能，如斜度调整、距离测量等。

在使用这些附加功能时，需要参考相关的操作手册进行操作，确保正确使用。

在使用过程中，还需要注意以下几点。

首先，要注意保护激光对中仪避免受到外界干扰，如水、灰尘等。

其次，要定期检查和维护激光对中仪，保持其良好的工作状态。

最后，使用激光对中仪时要注意安全，避免激光束对人眼造成伤害，最好佩戴相关的防护眼镜。

总结起来，激光对中仪是一种测量工具，使用时需要进行基准点的设置、安装和调试。

在进行测量和校正工作时，要注意校准基准点，选择合适的测量模式，并参考操作手册进行操作。

使用时要注意保护激光对中仪，定期进行检查和维护，并注意安全。

激光对中仪操作方法中文激光对中仪是用来确认线路、轴线和平面的高精度测量工具。

以下是激光对中仪的操作方法：1. 准备工作：- 将激光对中仪固定在一个水平稳定的基准面上。

- 打开激光对中仪的电源，确保电池充足。

2. 调整激光器：- 打开激光对中仪的激光器开关，启动激光发射。

- 使用调焦旋钮，调整激光的聚焦程度，使其形成尽可能细小的光点。

- 使用平移旋钮，调整激光光束的位置，使其正好落在需要测量的位置上。

3. 设置参考线：- 在基准面上确定一个作为参考线的点，并将其标记为1号点。

- 将激光对中仪旋转180度，使用平移旋钮将光点移动到1号点的对称位置，这个点标记为2号点。

4. 测量目标线：- 将激光对中仪旋转90度，将光点移动到需要测量的线上。

- 读取激光对中仪上的刻度尺，记录下当前位置与参考线的距离。

- 将激光对中仪旋转180度，将光点移动到目标线的对称位置。

- 再次读取刻度尺，记录下当前位置与参考线的距离。

5. 分析结果：- 根据测量结果计算出目标线与参考线的偏差。

- 可以使用激光对中仪上的数码显示屏显示结果，或者将结果记录在纸上进行分析。

6. 调整目标线：- 根据结果分析，如果目标线与参考线的偏差过大，可以适当调整目标线的位置，使其与参考线对齐。

7. 关闭激光对中仪：- 关闭激光对中仪的激光发射。

- 关闭电源开关，将激光对中仪存放在安全的地方。

注意事项：- 激光对中仪是一种高精度测量工具，使用时需要小心操作，避免碰撞或震动。

- 在使用激光对中仪进行测量时，尽量在光线较暗的环境下进行，以减少外界干扰。

- 在使用激光对中仪进行测量时，需要保持仪器和测量目标的稳定性，避免移动或振动。

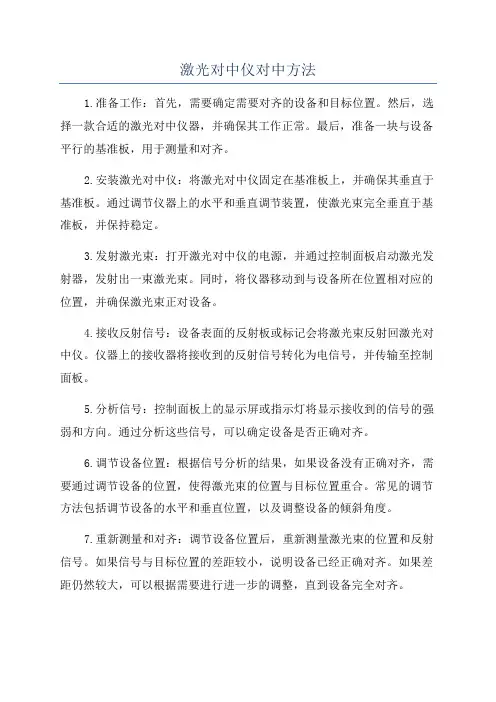

激光对中仪对中方法
1.准备工作：首先，需要确定需要对齐的设备和目标位置。

然后，选择一款合适的激光对中仪器，并确保其工作正常。

最后，准备一块与设备平行的基准板，用于测量和对齐。

2.安装激光对中仪：将激光对中仪固定在基准板上，并确保其垂直于基准板。

通过调节仪器上的水平和垂直调节装置，使激光束完全垂直于基准板，并保持稳定。

3.发射激光束：打开激光对中仪的电源，并通过控制面板启动激光发射器，发射出一束激光束。

同时，将仪器移动到与设备所在位置相对应的位置，并确保激光束正对设备。

4.接收反射信号：设备表面的反射板或标记会将激光束反射回激光对中仪。

仪器上的接收器将接收到的反射信号转化为电信号，并传输至控制面板。

5.分析信号：控制面板上的显示屏或指示灯将显示接收到的信号的强弱和方向。

通过分析这些信号，可以确定设备是否正确对齐。

6.调节设备位置：根据信号分析的结果，如果设备没有正确对齐，需要通过调节设备的位置，使得激光束的位置与目标位置重合。

常见的调节方法包括调节设备的水平和垂直位置，以及调整设备的倾斜角度。

7.重新测量和对齐：调节设备位置后，重新测量激光束的位置和反射信号。

如果信号与目标位置的差距较小，说明设备已经正确对齐。

如果差距仍然较大，可以根据需要进行进一步的调整，直到设备完全对齐。

激光对中仪读数方法范例1.配置激光对中仪：在使用激光对中仪之前，首先需要配置仪器。

这包括安装电池、连接电源，调整激光的方向和强度等。

确保仪器工作正常后，可以开始进行读数。

2.计算目标距离：将激光对中仪对准目标物体，并通过仪器上的测距按钮来发射激光束。

激光束会与目标物体发生反射，然后返回仪器。

通过测量激光的发射和返回的时间差，可以计算目标距离的值。

3.确定水平和垂直角度：激光对中仪通常配备有内置的倾斜传感器，可以测量仪器与目标物体之间的水平和垂直角度。

通过读取仪器上的角度数值，可以确定目标物体相对于仪器的水平和垂直方向的位置。

4.记录读数结果：将测得的目标距离、水平和垂直角度记录下来。

可以使用笔记本、电子表格或其他记录工具来保存数据。

确保将估计的测量误差也记录下来，以便更准确地分析和使用测量结果。

5.处理读数数据：对于一组读数数据，可以进行统计分析和数据处理。

可以计算平均值、标准差、最大值和最小值等指标，以评估测量结果的可靠性和精确度。

6.检查和校准仪器：定期检查和校准激光对中仪是非常重要的，以确保测量结果的准确性。

可以参考仪器的用户手册或相关的校准指南来进行操作。

通过以上步骤，可以有效地使用激光对中仪进行测量，并得到准确的读数结果。

然而，在实际操作中，可能会遇到一些困难，例如目标物体表面的反射问题、环境光的干扰等。

因此，在使用激光对中仪进行测量之前，最好先了解仪器的使用要点和注意事项，并根据实际需要进行相应的调整和优化。

总结起来，激光对中仪读数方法的范例包括仪器的配置、目标距离的计算、水平和垂直角度的确定、读数结果的记录、数据的处理以及仪器的检查和校准。

在实际应用中，需要注意仪器的使用要点和困难解决方案，以确保测量结果的准确性和可靠性。
