空冷器知识

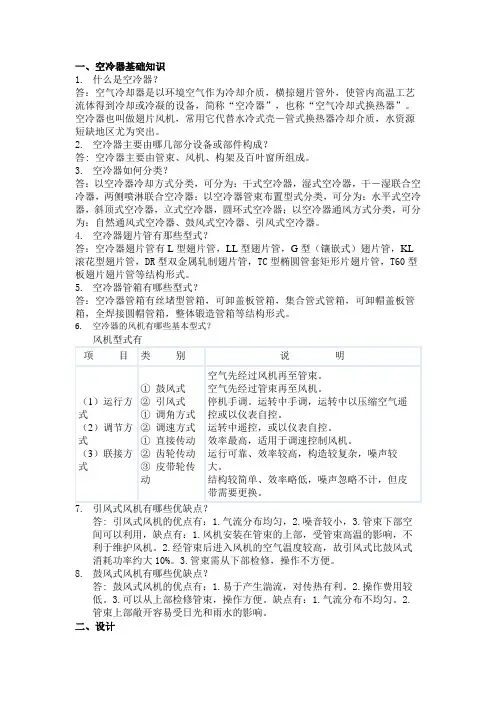

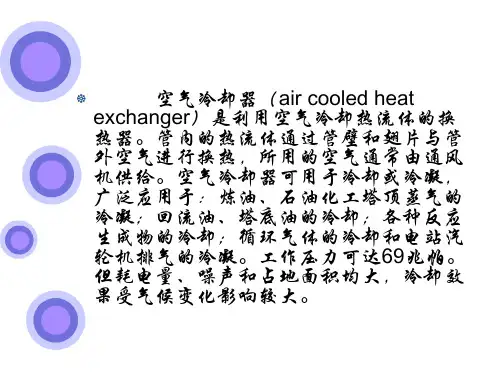

一、空冷器基础知识1.什么是空冷器？答：空气冷却器是以环境空气作为冷却介质，横掠翅片管外，使管内高温工艺流体得到冷却或冷凝的设备，简称“空冷器”，也称“空气冷却式换热器”。

空冷器也叫做翅片风机，常用它代替水冷式壳－管式换热器冷却介质，水资源短缺地区尤为突出。

2.空冷器主要由哪几部分设备或部件构成？答: 空冷器主要由管束、风机、构架及百叶窗所组成。

3.空冷器如何分类？答：以空冷器冷却方式分类，可分为：干式空冷器，湿式空冷器，干－湿联合空冷器，两侧喷淋联合空冷器；以空冷器管束布置型式分类，可分为：水平式空冷器，斜顶式空冷器，立式空冷器，圆环式空冷器；以空冷器通风方式分类，可分为：自然通风式空冷器、鼓风式空冷器、引风式空冷器。

4.空冷器翅片管有那些型式？答：空冷器翅片管有L型翅片管，LL型翅片管，G型（镶嵌式）翅片管，KL 滚花型翅片管，DR型双金属轧制翅片管，TC型椭圆管套矩形片翅片管，T60型板翅片翅片管等结构形式。

5.空冷器管箱有哪些型式？答：空冷器管箱有丝堵型管箱，可卸盖板管箱，集合管式管箱，可卸帽盖板管箱，全焊接圆帽管箱，整体锻造管箱等结构形式。

6.空冷器的风机有哪些基本型式？答: 引风式风机的优点有：1.气流分布均匀，2.噪音较小，3.管束下部空间可以利用，缺点有：1.风机安装在管束的上部，受管束高温的影响，不利于维护风机。

2.经管束后进入风机的空气温度较高，故引风式比鼓风式消耗功率约大10%。

3.管束需从下部检修，操作不方便。

8.鼓风式风机有哪些优缺点？答: 鼓风式风机的优点有：1.易于产生湍流，对传热有利。

2.操作费用较低。

3.可以从上部检修管束，操作方便。

缺点有：1.气流分布不均匀。

2.管束上部敞开容易受日光和雨水的影响。

二、设计空冷器风机的叶片制造材料有哪些？有何特点？答：1.铸铝叶片强度及耐温性均好，但总量因素使其只能用于薄翼型叶片，空气效率较低。

2.玻璃纤维增强塑料（玻璃钢）叶片强度好，耐温性差，一般为空腔薄壁结构或泡沫塑料填充，适用于各种叶型截面，制造精度高，空气效率亦高。

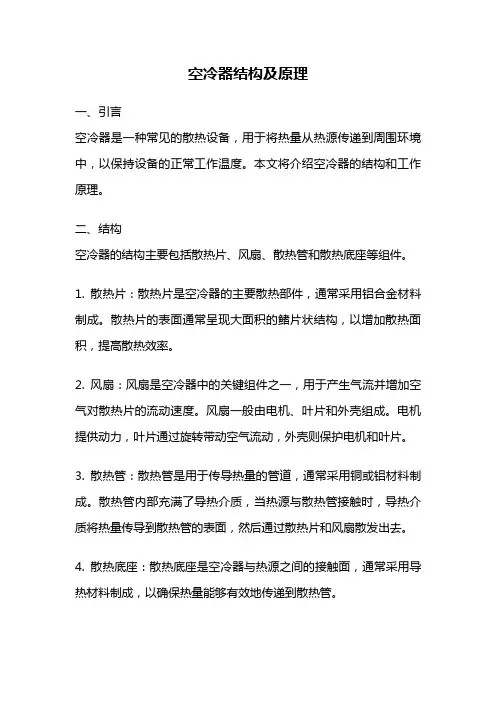

空冷器结构及原理一、引言空冷器是一种常见的散热设备，用于将热量从热源传递到周围环境中，以保持设备的正常工作温度。

本文将介绍空冷器的结构和工作原理。

二、结构空冷器的结构主要包括散热片、风扇、散热管和散热底座等组件。

1. 散热片：散热片是空冷器的主要散热部件，通常采用铝合金材料制成。

散热片的表面通常呈现大面积的鳍片状结构，以增加散热面积，提高散热效率。

2. 风扇：风扇是空冷器中的关键组件之一，用于产生气流并增加空气对散热片的流动速度。

风扇一般由电机、叶片和外壳组成。

电机提供动力，叶片通过旋转带动空气流动，外壳则保护电机和叶片。

3. 散热管：散热管是用于传导热量的管道，通常采用铜或铝材料制成。

散热管内部充满了导热介质，当热源与散热管接触时，导热介质将热量传导到散热管的表面，然后通过散热片和风扇散发出去。

4. 散热底座：散热底座是空冷器与热源之间的接触面，通常采用导热材料制成，以确保热量能够有效地传递到散热管。

三、工作原理空冷器的工作原理基于热传导和对流散热的原理。

当热源产生热量时，散热底座与热源接触，热量通过导热材料传递到散热管内的导热介质中。

导热介质具有较高的导热性能，能够快速将热量传导到散热管的表面。

热量传导到散热管表面后，散热片的鳍片结构增加了散热面积，使热量更容易散发到空气中。

同时，风扇产生的气流加速了空气在散热片上的流动速度，增强了热量的对流散热效果。

通过这样的工作原理，空冷器能够快速而有效地将热量从热源传导到空气中，使热源保持在一个合适的温度范围内，确保设备的正常运行。

四、总结空冷器是一种常用的散热设备，通过散热片、风扇、散热管和散热底座等组件的配合工作，实现了将热量从热源散发到周围环境的目的。

其工作原理基于热传导和对流散热的原理，通过导热介质和散热片的结构设计，以及风扇产生的气流，实现了高效的散热效果。

空冷器的结构和工作原理的理解对于正确选择和使用空冷器具有重要意义，同时也对于了解其他散热设备的原理具有一定的参考价值。

空冷器工作原理
空冷器是一种常见的用于冷却空气的设备，它的工作原理是利用风扇和散热器来降低空气中的温度。

它的主要组成部分是一个冷却器，其内部有许多金属片或散热鳍片。

当空冷器工作时，风扇会将热空气吹过散热鳍片，从而使空气中的热量通过散热鳍片散发出去。

同时，冷却器中的金属片或散热鳍片会帮助增加散热表面积，进一步促进热量的散发。

空冷器的工作过程如下：首先，风扇通过转动产生气流，将外部空气吸入空冷器内。

这些空气会穿过散热器中的金属片或散热鳍片，并与金属片或散热鳍片产生接触。

当空气与金属片或散热鳍片接触时，空气中的热量会传导到金属片或散热鳍片上。

接下来，风扇会将热空气吹走，并将冷藏在其内部的空气吸入空冷器内，循环这个过程以持续冷却空气。

总结起来，空冷器工作的原理就是通过风扇产生气流，将热空气从空冷器内部吹走，并将冷空气吸入内部进行循环，以达到降低空气温度的目的。

这种方法适用于一些需要有大量冷气流的场景，例如电子设备散热、机车引擎冷却等。

空冷器基本知识在石油化工生产中，工艺介质的冷却通常用水冷器，用得最多的冷却器是空冷器。

现将空冷器的基本知识简介如下：一、空冷器型号的意义1.管束型号的解释管程数及法兰密封面型式：S光洁面；b凹凸面；c榫槽面；d梯形槽翅化比/翅片管型式设计压力(MPa)及管箱型式S丝堵型；L法兰型；Q全焊型；J集合管型光管换热面积(㎡)翅片管排数管束公称尺寸：长×宽（m）管束放置方式：P水平式；X斜式；SL湿立失；SLX湿立斜式；XT斜顶式例：P9＊3－4－13－1.575－23。

4/GJ－Ⅱa表示：水平式管束长9m，宽3m，4排翅片管，光管面积为130m2，设计压力为1.57 Mpa,丝堵型管箱，翅化比23.4GJ型翅片管，二管程，光滑面密封。

2.构架型号的解释风机直径×102mm/数量A ：构架开式；B：闭式构架公称尺寸：长×宽（m）构架型式：JP水平式；JXT斜顶式；JS湿立式；JSL干、湿联合式；JSLX湿立斜失例：JP9＊6B－36/2表示：水平式构架，公称尺寸为9m,宽6m,闭式，风机直径3600mm，风机2台。

3.风机型号的解释电机功率（kw）风机转动方式：ａ～k风机叶片数叶片型式：B标准型；C加宽型；W宽型叶片直径：×102mm风量调节方式：SF停机手调式；BF半自调式；ZF自动调节式通风方式G鼓风式；Y引风式例：G－SF36B4－K22鼓风式，停机手调式风机，叶轮直径3600mm，B型时片，4叶，K式行动，电机功率22KW。

4.百叶窗型号的解释公称尺寸（长×宽）（m）百叶窗C调节型式：S手调；Z自调例：SC6＊3手动调节百叶窗，公称尺寸长6m,宽3m。

5.喷水装置型号的解释喷水装置代号及公称尺寸（m ）例：PS6＊3表示：喷水装置公称尺寸：长6m,宽3m. 6. 全套“空气冷却器”型号喷水装置型号/台数（干空冷无此单元）百叶窗型号/台数 构架型号/台数 风机型号/台数 管束型号/台数通风方式：引风Y ；鼓风G例：2939592/4362939⨯⨯-⨯--⨯⨯-SC SC JP B SF P P G表示：a . 鼓风式。

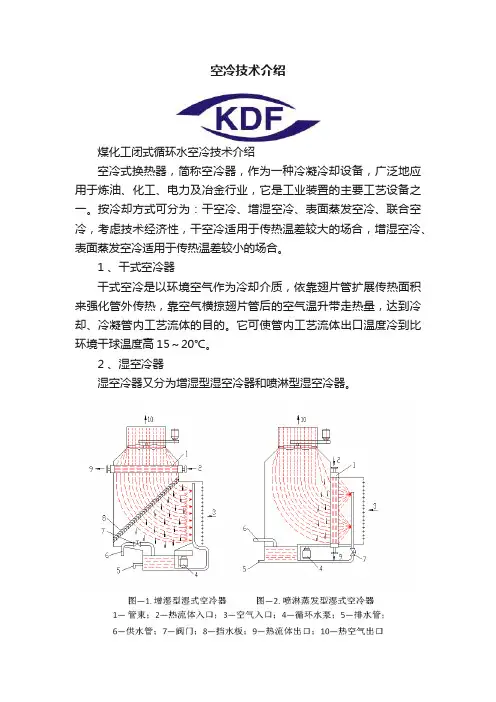

空冷技术介绍煤化工闭式循环水空冷技术介绍空冷式换热器，简称空冷器，作为一种冷凝冷却设备，广泛地应用于炼油、化工、电力及冶金行业，它是工业装置的主要工艺设备之一。

按冷却方式可分为：干空冷、增湿空冷、表面蒸发空冷、联合空冷，考虑技术经济性，干空冷适用于传热温差较大的场合，增湿空冷、表面蒸发空冷适用于传热温差较小的场合。

1 、干式空冷器干式空冷是以环境空气作为冷却介质，依靠翅片管扩展传热面积来强化管外传热，靠空气横掠翅片管后的空气温升带走热量，达到冷却、冷凝管内工艺流体的目的。

它可使管内工艺流体出口温度冷到比环境干球温度高15～20℃。

2 、湿空冷器湿空冷器又分为增湿型湿空冷器和喷淋型湿空冷器。

a. 增湿型湿空冷器增湿型湿空冷的典型结构如图1 所示。

其工作特点是在空气入口处喷水雾，利用雾状水的蒸发使空气入口处的干燥空气增湿，以此降低空气入口温度，使空冷器入口风温由干球温度降低到湿球温度,增大空气入口温度与管内工艺流体出口温度之间的温差来强化传热。

增湿降温的空气经过挡水板除去夹带的水滴后横掠翅片管束，它仍完全依靠空气温升来冷却或冷凝管内工艺流体。

入口处空气相对湿度愈小，空气增湿后降温愈多，其冷却效果也愈显著。

b. 喷淋蒸发型空冷器喷淋蒸发型空冷器的典型结构如图2 所示。

喷淋蒸发型空冷器的作用原理是依靠喷淋在管束翅片管表面形成的水膜，空气以一定的速度掠过管束，翅片表面的水膜在气流和管内热介质的双重作用下强制蒸发，取热能力很大。

管外膜传热系数要比普通的干式空冷器大3-5倍。

此外，水的喷淋蒸发，不仅使空冷器入口风温由干球温度降低到湿球温度，而且因水的汽化潜热很大，导致空冷器出口风温温升很少，传热温差要比普通的增湿空冷器大。

增湿型湿空冷器和喷淋蒸发型空冷器对于一些管内热流介质终冷温度要求较低的空冷工艺是十分有利的，喷淋蒸发型空冷器由于翅片表面的水膜在气流和管内热介质的双重作用下强制蒸发使其效率明显高于增湿型湿空冷器。

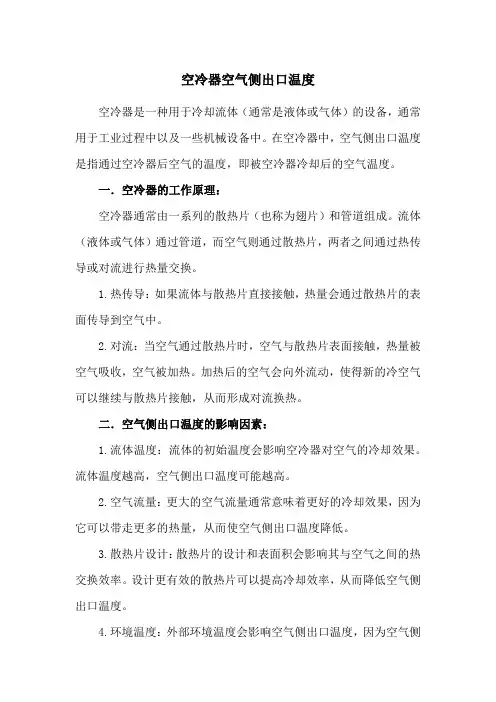

空冷器空气侧出口温度
空冷器是一种用于冷却流体（通常是液体或气体）的设备，通常用于工业过程中以及一些机械设备中。

在空冷器中，空气侧出口温度是指通过空冷器后空气的温度，即被空冷器冷却后的空气温度。

一．空冷器的工作原理：
空冷器通常由一系列的散热片（也称为翅片）和管道组成。

流体（液体或气体）通过管道，而空气则通过散热片，两者之间通过热传导或对流进行热量交换。

1.热传导：如果流体与散热片直接接触，热量会通过散热片的表面传导到空气中。

2.对流：当空气通过散热片时，空气与散热片表面接触，热量被空气吸收，空气被加热。

加热后的空气会向外流动，使得新的冷空气可以继续与散热片接触，从而形成对流换热。

二．空气侧出口温度的影响因素：
1.流体温度：流体的初始温度会影响空冷器对空气的冷却效果。

流体温度越高，空气侧出口温度可能越高。

2.空气流量：更大的空气流量通常意味着更好的冷却效果，因为它可以带走更多的热量，从而使空气侧出口温度降低。

3.散热片设计：散热片的设计和表面积会影响其与空气之间的热交换效率。

设计更有效的散热片可以提高冷却效率，从而降低空气侧出口温度。

4.环境温度：外部环境温度会影响空气侧出口温度，因为空气侧
出口温度是由空气与外部环境之间的温度差决定的。

5.工作条件：不同的工作条件（例如负荷大小、运行时间等）也会对空气侧出口温度产生影响。

三．应用：
空气侧出口温度是评估空冷器性能的重要指标之一。

在许多工业应用和机械设备中，通过监测空气侧出口温度可以确定空冷器的冷却效果，并据此进行调整和优化，以确保设备正常运行并避免过热问题。

空冷器的工作原理
空冷器是一种常见的热交换设备，它通过空气对流来散发热量，将热量从热源传递到周围环境中。

空冷器的工作原理主要包括传热、对流和辐射三个方面。

首先，空冷器的工作原理之一是传热。

热源通过空冷器表面的热交换管道将热量传递到空气中。

热交换管道通常采用铝合金或铜制成，具有良好的导热性能，能够有效地将热量传递到空气中。

其次，空冷器的工作原理还涉及对流。

当热源的热量传递到空冷器表面时，空气在表面附近被加热，空气的密度减小，从而形成热空气的上升运动。

同时，冷空气被吸入空冷器底部，形成对流循环。

这种对流运动有助于加快热量的散发，提高空冷器的散热效率。

最后，空冷器的工作原理还包括辐射。

除了通过对流传热，空冷器表面还会通过辐射将热量传递到周围环境中。

辐射传热是指热源表面的热辐射能够直接传递热量到周围的物体表面，不需要介质的参与。

因此，空冷器的表面温度越高，辐射传热的效果越明显。

总的来说，空冷器的工作原理是通过传热、对流和辐射三种方式将热量从热源传递到空气中，最终实现散热的目的。

空冷器在许多领域都有广泛的应用，如汽车发动机散热、工业设备散热等，其工作原理的深入理解有助于提高空冷器的散热效率，延长设备的使用寿命。

空冷器的工作原理
空冷器是一种用于降低机械设备或电力设备温度的装置，其工作原理基于热传导和对流传热的原理。

空冷器通常由散热片、散热管、风扇和换热介质组成。

1. 热传导：当机械设备或电力设备发热时，热量会通过热传导从热源部分传递到散热片或散热管。

2. 对流传热：风扇通过产生气流，将散热片或散热管处的热量带走。

当风扇运转时，周围空气会被带动，形成对流现象，提高热量传输的速率。

3. 换热介质：空冷器通常使用风作为换热介质，通过风扇和散热片或散热管之间的热交换来带走热量。

风扇通过吹拂冷却的空气来降低散热片或散热管处的温度，使其保持较低的工作温度。

总之，空冷器的工作原理是利用热传导和对流传热的效应，通过散热片或散热管吸收设备产生的热量，并通过风扇带走热量，以达到降低机械设备或电力设备温度的目的。

1、空冷器工作原理：空气冷却器是以环境空气作为冷却介质，对管内高温流体进行冷却或冷凝的设备，简称“空冷器”。

即介质从进口（热端）进入管束后，流经翅片管时，热量通过基管传递到翅片，并被风机运转时所形成的气流予以带走，从而达到降低流通介质温度的效果，最终通过出口（冷端）排出。

空冷器一般应用在如下条件下比较有利：(1) 热流体出口温度与空气进口温度之差（即接近温度）>15℃。

(2) 热流体出口温度50~60℃，其允许波动范围3~5℃。

(3) 空气的设计气温<38℃。

(4) 管侧热流体的允许压降>10kPa。

2、空冷器与水冷器的优缺点比较：空冷与水冷的比较7．有一定的噪声。

3、压缩机空冷器主要结构形式3.1按照驱动方式可分为以下两种类型。

3.1.1电机驱动如进出口接管尺寸过大，需选用这种形式（船型结构）3.1.2发动机驱动3.2按照通风方式可分为以下两种类型。

3.2.1鼓风式①电机外部布置②电机内部布置3.2.2 引风式①单侧立式布置②两侧布置管束3.3寒冷地区空冷器3.3.1 使用变频电机3.3.2 热风循环结构4、传动装置维护4.1润滑油脂3#锂基润滑脂，使用温度范围：-20℃～+120℃；7018号高速轴承润滑脂，使用温度范围：-45℃～+160℃。

4.2主要结构4.2.1轴向间隙0.15～0.20mm4.2.24.2.35、风机叶片角调节5.1 仪器（风机角度仪）5.2 自制仪器5.3 观察6、振动引起振动的主要因素：①叶片角不一致；②皮带太紧；③皮带轮未对正；④皮带轮平衡。

7、皮带调节7.1张紧程度带的张紧程度可通过调节传动装置中心距或张紧轮来实现。

其张紧的合适程度可在两带轮间跨度中点上加重力或专用量具来检验，其大小按以下的规定。

图中：W d——在切线上的中点使其产生挠度f 所需加的重量，N，下表，f—切线中点处产生的挠度，f=0.016t，mm；t—切线长度，mm；注：所需总载荷W d值应等于单根窄V带所需的W d值乘以联组的单根数。
