空冷器课件空气冷却器空冷器简述空气冷却器是以环境空气作为冷却介质，横掠空气冷却器是以环境空气作为冷却介质横掠翅片管外，使管内高温工艺流体得到冷却或冷凝的设备，简称“空冷器”。

设备，简称空冷器。

采用空气冷却器代替水冷却期进行介质的冷凝冷却不仅可以节约用水，还可以减少水污染。

此外还具有维护费用低、运转安全可靠、使用寿命长等还具有维护费用低运转安全可靠使用寿命长等优点。

在炼油厂和石油化工厂的冷换设备中，空气冷在炼油厂和石油化工厂的冷换设备中空气冷却器成为不可或缺的一类设备。

其应用范围包含了塔顶油气冷凝到汽油、柴油冷却的各种不同工况。

在化学工业、电力、冶金等行业，空气冷却器也有在化学工业电力冶金等行业空气冷却器也有着广泛的应用。

空冷器的基本部件管束：由管箱、翅片管和框架的组合件组成。

需要冷却或冷凝的流体在管内通过，空气在管外横掠流过翅片管束，对热流体进行冷却或冷凝换热；轴流风机：一个或几个为一组的轴流风机，驱使轴流风机一个或几个为一组的轴流风机驱使空气的流动；构架：空气冷却器管束及风机的支撑部件；附件：有百叶窗、蒸汽盘管、梯子、平台等。

空气冷却器部件示意图空冷器的分类按空冷器管束布置型式分类：按空冷器管束布置型式分类?水平式空冷器斜顶式空冷器立式空冷器圆环式空冷器空冷器的分类按空冷器通风方式分类：按空冷器通风方式分类?自然通风式空冷器?鼓风式空冷器引风式空冷器空冷器的分类按空冷器冷却方式分类：按空冷器冷却方式分类?干式空冷器湿式空冷器干－湿联合空冷器?两侧喷淋联合空冷器；空冷器的分类按空冷器风量控制方式分类：按空冷器风量控制方式分类?百叶窗调节式空冷器可变角调节式空冷器电机调速式空冷器空冷器的基本类型水平式的结构型式水平引风式水平鼓风式结构特点及使用场合结构形式适用场合及特点优缺点适用于任何场合。

管束水平放置为了防止冷凝液停留在管水平鼓风式放置，为了防止冷凝液停留在管中，管子应有3°或1％的倾斜。

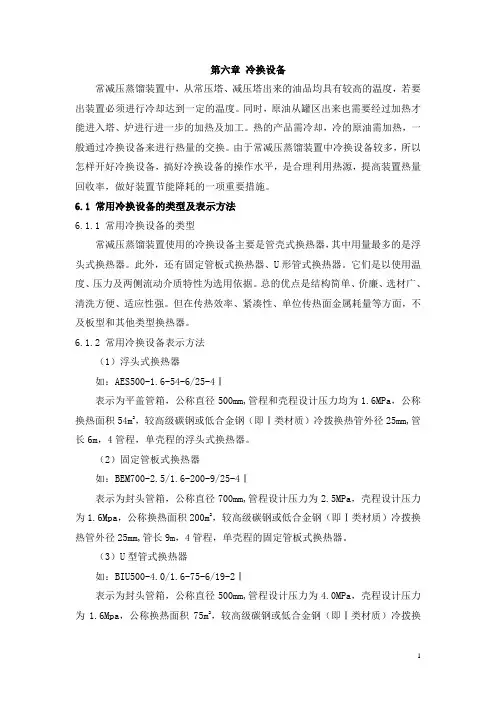

第六章 冷换设备

第六章 冷换设备

第六章冷换设备常减压蒸馏装置中，从常压塔、减压塔出来的油品均具有较高的温度，若要出装置必须进行冷却达到一定的温度。

同时，原油从罐区出来也需要经过加热才能进入塔、炉进行进一步的加热及加工。

热的产品需冷却，冷的原油需加热，一般通过冷换设备来进行热量的交换。

由于常减压蒸馏装置中冷换设备较多，所以怎样开好冷换设备，搞好冷换设备的操作水平，是合理利用热源，提高装置热量回收率，做好装置节能降耗的一项重要措施。

6.1 常用冷换设备的类型及表示方法6.1.1 常用冷换设备的类型常减压蒸馏装置使用的冷换设备主要是管壳式换热器，其中用量最多的是浮头式换热器。

此外，还有固定管板式换热器、U形管式换热器。

它们是以使用温度、压力及两侧流动介质特性为选用依据。

总的优点是结构简单、价廉、选材广、清洗方便、适应性强。

但在传热效率、紧凑性、单位传热面金属耗量等方面，不及板型和其他类型换热器。

6.1.2 常用冷换设备表示方法（1）浮头式换热器如：AES500-1.6-54-6/25-4Ⅰ表示为平盖管箱，公称直径500mm,管程和壳程设计压力均为1.6MPa，公称换热面积54m2，较高级碳钢或低合金钢（即Ⅰ类材质）冷拨换热管外径25mm,管长6m，4管程，单壳程的浮头式换热器。

（2）固定管板式换热器如：BEM700-2.5/1.6-200-9/25-4Ⅰ表示为封头管箱，公称直径700mm,管程设计压力为2.5MPa，壳程设计压力为1.6Mpa，公称换热面积200m2，较高级碳钢或低合金钢（即Ⅰ类材质）冷拨换热管外径25mm,管长9m，4管程，单壳程的固定管板式换热器。

（3）U型管式换热器如：BIU500-4.0/1.6-75-6/19-2Ⅰ表示为封头管箱，公称直径500mm,管程设计压力为4.0MPa，壳程设计压力为1.6Mpa，公称换热面积75m2，较高级碳钢或低合金钢（即Ⅰ类材质）冷拨换热管外径19mm，管长6m，2管程，单壳程的U型管式换热器。

第六章 空冷器课件

第六章 空冷器课件

6、管长 国内翅片管的管长有3m、4.5m、6m、9m四 种，其中4.5m用于斜顶式空冷器。 表6-13 翅片管管长系列
7、翅片管的材料
基管材料根据介质性质、P、T和制造工艺而定： 优选选用基管材料为碳钢轧制的无缝钢管； 铝和铝合金管的许用应力和许用温度均很低，一 般不超过0.2MPa和150℃； 工作压力和温度较低而防腐要求又不高的空冷器 可采用高频焊接的有缝钢管； 只有对防腐要求很高的小型空冷器，才使用铜及 铜合金。 表 6-14
型 式 长 度 × 宽 度 管排 数 换热 面积 工作 压力 翅片 管型 式
罗马数 字表示 管程 数 法兰 型式
-
P-水平式 X-斜顶式 以分式表示，分 子为翅片表面积； 分母为光管外表 面积，单位为m2。 R-绕片式 G-镶片式 管法兰的密封面型式 a-平面型 b-凹凸型
e.g. P9×3 – 4 3020/129 1.6MPa Ⅱa 型管束 ×
三、空冷器的管箱
3、集合管式管箱（图6-29）——管箱上焊有短管， 适用于高压空冷器，PN为10MPa，16MPa， 32MPa。优点是节约金属，缺点是清洗极为困难， 适用于清洁、没有污垢的介质。 5、半圆筒式管箱——管箱采用全焊接装配，适用于 密封要求很高的管束，但不能承受过大的压力。 6、分解式管箱——当介质进出口温差较大时采用。 • 整体锻造管箱等结构形式
2）鼓风式——空气先经过风机再至管束。 • 鼓风式风机的优点有： 1.易于产生湍流，对传热有利。 2.操作费用较低。 3.可以从上部检修管束，操作方便。 • 缺点有： 1.气流分布不均匀。 2.管束上部敞开容易受日光和雨水的影响。
为保证产品质量和减少风机的功率 消耗，可采用可调节式的风机来调节风 量。 表6-20

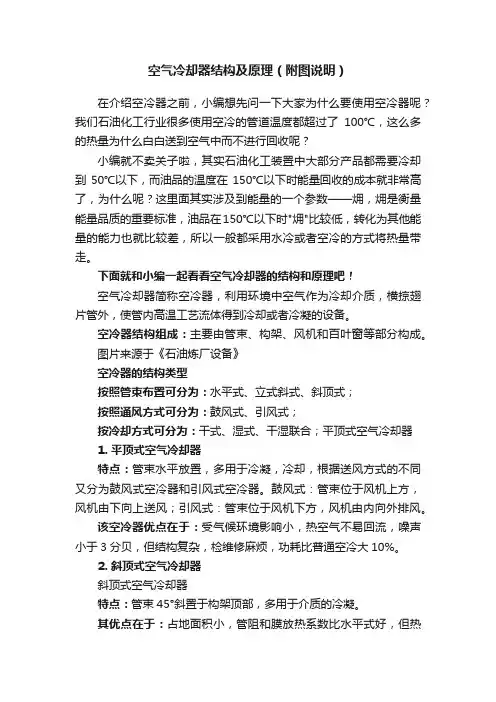

空气冷却器结构及原理（附图说明）

空气冷却器结构及原理（附图说明）

空气冷却器结构及原理（附图说明）在介绍空冷器之前，小编想先问一下大家为什么要使用空冷器呢？我们石油化工行业很多使用空冷的管道温度都超过了100℃，这么多的热量为什么白白送到空气中而不进行回收呢？小编就不卖关子啦，其实石油化工装置中大部分产品都需要冷却到50℃以下，而油品的温度在150℃以下时能量回收的成本就非常高了，为什么呢？这里面其实涉及到能量的一个参数——㶲，㶲是衡量能量品质的重要标准，油品在150℃以下时"㶲"比较低，转化为其他能量的能力也就比较差，所以一般都采用水冷或者空冷的方式将热量带走。

下面就和小编一起看看空气冷却器的结构和原理吧！空气冷却器简称空冷器，利用环境中空气作为冷却介质，横掠翅片管外，使管内高温工艺流体得到冷却或者冷凝的设备。

空冷器结构组成：主要由管束、构架、风机和百叶窗等部分构成。

图片来源于《石油炼厂设备》空冷器的结构类型按照管束布置可分为：水平式、立式斜式、斜顶式；按照通风方式可分为：鼓风式、引风式；按冷却方式可分为：干式、湿式、干湿联合；平顶式空气冷却器1. 平顶式空气冷却器特点：管束水平放置，多用于冷凝，冷却，根据送风方式的不同又分为鼓风式空冷器和引风式空冷器。

鼓风式：管束位于风机上方，风机由下向上送风；引风式：管束位于风机下方，风机由内向外排风。

该空冷器优点在于：受气候环境影响小，热空气不易回流，噪声小于3分贝，但结构复杂，检维修麻烦，功耗比普通空冷大10%。

2. 斜顶式空气冷却器斜顶式空气冷却器特点：管束45°斜置于构架顶部，多用于介质的冷凝。

其优点在于：占地面积小，管阻和膜放热系数比水平式好，但热空气易回流（鼓风式），结构复杂。

3. 湿式空气冷却器结构：管束立置，外侧喷水，引风式。

介质入口温度不宜大于80℃。

特点：增湿降温，效果显著，腐蚀管束，造价高。

4. 干湿联合式空气冷却器干湿联合式空气冷却器特点：占地面积小，运行费用低，投资较小。

制冷原理与装置课件第六章 制冷设备
