空调器故障检查及维修技术ppt课件
空调器能正常制冷、制热，但工作过程出现一些自己感 到不正常的现象。这时可查阅空调器使用说明书，判断故 障的真伪。 空调器能启动运行，但制冷效果差。首先要判断室内机 出风量的大小，如风量小，先检查过滤网是否过脏；如过 滤网正常，再检查室外机热交换器翅片是否脏堵，如果脏 堵，在制冷状态下测量低压侧压力，会高于正常值。
空调器室内机有风吹出，但不能制冷、 制热，操作按键正常。这种故障多为电源 线路负载能力差，可用万用表测量空调器 的空载电源电压和启动过程的电源电压， 进行判断。
②测量制冷系统低压侧压力 检修空调器假性故障时，可通过测量 制冷状态下低压侧的压力与正常值进行比 较，低压侧压力可参考表7-2所示，如果压 力明显高于正常值，应重点检查室外热交 换器是否过脏。
（2）一台分体挂壁式空调器，使用两年后制冷效果差
故障分析：该空调为松下挂壁式空调，两年来从未 维修过，时值夏天，试机，风量正常，出风口温度稍微偏 高，制冷效果不够理想。检查室外机在阳台防盗网下面， 机子正上方放置一排花盆，仅能看到空调截止阀，截止阀 接头处无油迹，造成制冷效果差的原因主要有：电源电压 低；制冷剂不足；热交换器脏堵。 故障检修：让空调器工作在制冷状态，用万用表测 量空调器电源电压正常，测量室外机低压截止阀处压力为 0.7MPa，明显偏高。初步判断室外冷凝器翅片脏堵，征 得用户同意，搬离花盆，仔细观察，室外冷凝器翅片已被 灰尘和纤维堵死。打开室外机外壳，彻底清理冷凝器翅片 堵塞物，试机压力恢复为0.56 MPa，制冷效果理想。
（3）一台挂壁式空调器，制热时频繁停机
故障分析：该空调安装在一家服装店内，据用 户反映，该机制冷正常，但制热时，频繁停机。 开机，显示正常，制热效果良好，造成该故障的 原因主要有：电源不正常；传感器故障。检测电 源正常，检查传感器时发现在空调器室内机上方 装有两个射灯，打开射灯开关，射灯发出的强光 正好照在传感器附近，使传感器接收的温度快速 升高，高于设定温度后空调器停机。 故障检修：经用户同意，调整射灯照射方冷系统的常见故障现象发生的部位、特点及原因和检修方法
空调维保PPT课件
7/21/2020
.
19
中央空调系统的维护保养
➢ 冷凝器、蒸发器每半年进行一次清洁养护。 检测保养内容：使用专用高效清洗剂，杀菌清洗，剥离水垢一次完成，并对铜铁无
腐蚀。 然后拆开冷凝器，蒸发器两端进出水法兰封闭，向里注清洗液 对其内部 进行清洗，洗好后检查是否漏水，若不漏水则重新装好，若法兰胶垫老化，则需 更换。同时，检查螺丝、螺栓、螺母及接头紧密性，适当紧固以消除振动，防止 泄漏。
巡视、维护保养内容
2.9注意倾听冷却塔工作时的声音，是否有异常
噪声和振动声
2.10清洗布水装置、各管道的连接部位、阀门
是否漏水
2.11清洗集水盘的出水口过滤网
2.12检查减速箱的油位，达不到油位规定位置
2
冷却塔
要及时加油 2.13检查减速箱内油的颜色和粘度，达不到要
求必须更换
2.14注意检查风机轴承的温升情况，一般不大一 Nhomakorabea次
4、停止水泵运行，将系统主管路系统的过滤器折洗干净，并对冷却塔及膨胀水
箱进行人工清理。
5、将系统水再放空，再充2/3水后，边充水，加入组合式阻垢缓蚀灭藻剂循环 4-6小时后停止循环。 以上过程结束后，系统保养阶段，根据不同季节和运行 的实际情况进行投药和排污。
10/X
10
中央空调系统的主要设备及维护保养 3-1 中央空调系统的组成
1次/季 1次/季，过滤
阀1次/2周 1次/半年 1次/2月
1次/年
6/X
6
C3 维修保养要点及注意事项
序 设备及装 号 置名称
巡视、维护保养内容
检查 频次
维保频次
6.1.1检查管道系统中的自动排气阀动作情况，
6.1
美的空调产品变频空调故障维修完整版PPT资料
P8
模式冲突(一拖多机型才有)
EP
室外排气温度故障
P9
防冷风关风机
Eb
室内风机失速故障(室内直流风机或者
PG电机才有)
PA
格栅保护(有格栅保护的机型才有) L0
蒸发器高低温限频
Pd
电流保护
L1
冷 凝 器 高 温 限 频 （ 显 示 P5 时 ， 不 能 查 询到）
EC
PG电机过零信号故障
L2
压缩机排气高温限频
线序（风机反馈插头有标识）
美的变频空调电控故障代码汇总
若故障消失，则确定原显示电控故障，更换显示电控；
2、室内电控板、室内温度传感器
开关门故障(有自动升降门的机型才有)
测量电控板上U+、V+、W+、U-、V-、W-，六路压缩机驱动分别与N之间的电阻（U+与N、V+与N、W+与N、U-与N、V-与N、W-与N
P1
电压保护
E1
T1传感器故障
P2
压缩机顶部温度保护
E2
T2传感器故障
E3
T3传感器故障
P4
室内蒸发器保护关压缩机(高温或 低温)
E4
T4传感器故障
P5
室外冷凝器高温保护关压缩机
E5
主控板与显示按键板通信故障
P6
直流变频压缩机位置保护
E8
室内外通讯故障
P7
室外排气温度过高关压缩机
E9
开关门故障(有自动升降门的机型才有)
蒸发器高低温保护 蒸发器高温保护 蒸发器低温保护 冷凝器高温保护
PFC开关停机
第一部分 美的变频空调故障代码种类汇总
二、变频维修小板可显示故障 （二）变频维修小板可查询的各类保护一览表
空调维修培训完整ppt课件
常温
精选课件
温，热
下12一页
压缩机 声音
压缩机吸 气管温度
压缩机排 气管温度
压缩机壳 体温度
二、空调故障检查方法
正常
冷，13 ℃左右 ，回 气管到储液管结露
热、烫，环境温度 加55℃
90℃左右
精选课件
响
回气温度升高 不结露
烫，超过环境温度 加55℃
无制冷剂进行冷却 ，温度高于90℃
下13一页
检查项目 低压压力
热，环境温度加15
温
℃（45-55 ℃ ）
常温
精选课件
温 下10一页
检查项目
压缩机 声音
压缩机吸 气管温度
压缩机排 气管温度
二、空调故障检查方法
正常值
制冷剂全部泄漏
正常
轻
冷，13 ℃左右 ，回 气管到储液管结露
温，不结露
热、烫，环境温度
温
加55℃
压缩机壳 体温度
90℃左右
精选课件
无制冷剂进行冷却 ，温度远高于90℃
清洗两器，清除通风障碍
室外机组环境温度过高
远离热源，避免日晒
用万用表在检查在压缩机不
线路接触不良、热保护器故障
过热时其触点是否导通，
检查各接线处是否松动。
压
制冷剂过多或不足
补漏抽空，调整液量
缩
机
系统内混有不凝液气体（空气等） 抽真空重新定量灌注制冷剂
过
气液阀未完全打开
热
将气液阀完全打开
保
压缩机运转电流过大
• 红色表头与红色阀门 是 高压区 设计工作压力为 1bai--30bai
•精选课件
•29
加氟工具
空调的原理和维修ppt课件
空调器上的认证标志
市场上销售的空调器，大多附有质量认证标志，由于认证机构不同，这些标 志也多种多样各不相同，下面是常见的空调质量认证标志： IB标志：中国进出口商品检验局检验标志，说明产品是正规进出口 商品质量安全可靠。凡进口的家电产品须有此标志才能在中国市场上销售。 2.“长城”标志：中国电工产品认证（CCEE）质量认证标志。已实施强 制认证的产品有：电视机、收录机、空调器、电冰箱、电风扇、电动工具、 低压电器. 3.AS标志：澳大利亚标准协会（SAA）使用于电器和非电器产品的标志， 英联邦商务条例对其保障，国际通用。 4.BEB标志：英国保险商实验室的检验合格标志。这个标志在世界许多 国家通行，具有权威性。 5.UL标志：美国保险商实验所认证标志。 6.JIB标志：日本标准化组织（JIB）对其检验合格的电器产品、纺织品 颁发的标志。 7.CECC标志：欧洲电工认证标志。 消费者在选购空调产品时，除了根据品牌、性能、规格等方面进行选购以外， 各种质量认证标志也是可以作为参考的，知晓一些认证标志的知识，对消费 者选购产品有很大的益处。
压缩机
室外 换热器
室内 换热器
干燥过滤器1 主毛细管 辅助毛细管
热 泵 型 挂 壁 式 分 体 空 调 制 热 原 理 图
高压阀
干燥过滤器2
单向阀
气液 分离器
电磁 四通阀
电磁 压缩机 成高温高压蒸气 四通阀
液态制冷剂蒸发吸热室外换热器 成低温低压蒸气
制冷剂被压缩
低 压 阀
管 室内换热器制冷剂冷却放热 管 接 接 （冷凝器） 成常温高压液体 头 头
热泵型冷暖空调正常制冷
单向阀 四通阀
毛细管蒸发器Fra bibliotek冷凝器压缩机
压缩机 、室外换热器 （冷凝器） 、干燥过滤器 、毛细管 、室内换热器 （蒸发器） 、气液分离器 、管接头 、高压阀、低压阀 、电热管
空调器维修要点PPT课件
第22页/共51页
8.6.1 安装空调器的准备工作 1.阅读说明书 首先要认真阅读产品说明书。如果是一台以前接触较少的新型空调器，更要 认真弄清它的结构、电路特点、安装要求。由于安装者水平和设备条件较差， 不能达到说明书要求的标准时，一定不要勉强动手，避免留下事故隐患。 2.检查供电线路
为了保证空调器日后的正常使用，安装前要认真检查用户房间供电线路 是否能满足要求，包括电线敷设、插座安装和对保险丝、刀闸等配件的检查。
室外机的安装位置要选在通风良好，维修方便的地方。对楼房住户，应尽量避 免将空调安装在阳台里面，否则因通风散热不好，制冷量会降低30%，甚至因通风 短路而烧坏压缩机。
室外机质量较大，要特别注意装机组的墙体是否牢固。
第30页/共51页
图中画出了对壁挂式空调器室内机和室外机的安装位置要求。而对 装在楼房上的室外机来说，安装位置距地面高度应大于2.5m，与室 内机的高度差应小于12m，与相邻门窗的距离为3m～4m。
第27页/共51页
3.准备工具和材料 安装空调器前必须准备好需用的工具、材料， 如冲击钻、扳手、射钉枪、膨胀螺栓等。要注 意那些安装空调器的专用工具(例如空心钻)是 不可替代的，使用不合要求的工具，肯定不能 保证空调器的安装质量。动手安装前，还要用 合适的材料(如角铁、木块等)，根据说明书的 要求，事先做好空调器的支架、底座和遮篷等。
第10页/共51页
• 4. 分体式空调器 第11页/共51页
空调器的制冷系统 • 由于全封闭式压缩机、换热器、毛细管等与电冰箱
相似，这里仅介绍空调器特有部件的结构及作用
• （1）贮液器
第12页/共51页
• （2）电磁换向阀 第13页/共51页
• 空调器的空气循环通风系统 • （1）室内空气循环系统 • （2）新风系统 • （3）室外空气冷却系统 •
8.6.1 安装空调器的准备工作 1.阅读说明书 首先要认真阅读产品说明书。如果是一台以前接触较少的新型空调器，更要 认真弄清它的结构、电路特点、安装要求。由于安装者水平和设备条件较差， 不能达到说明书要求的标准时，一定不要勉强动手，避免留下事故隐患。 2.检查供电线路
为了保证空调器日后的正常使用，安装前要认真检查用户房间供电线路 是否能满足要求，包括电线敷设、插座安装和对保险丝、刀闸等配件的检查。
室外机的安装位置要选在通风良好，维修方便的地方。对楼房住户，应尽量避 免将空调安装在阳台里面，否则因通风散热不好，制冷量会降低30%，甚至因通风 短路而烧坏压缩机。
室外机质量较大，要特别注意装机组的墙体是否牢固。
第30页/共51页
图中画出了对壁挂式空调器室内机和室外机的安装位置要求。而对 装在楼房上的室外机来说，安装位置距地面高度应大于2.5m，与室 内机的高度差应小于12m，与相邻门窗的距离为3m～4m。
第27页/共51页
3.准备工具和材料 安装空调器前必须准备好需用的工具、材料， 如冲击钻、扳手、射钉枪、膨胀螺栓等。要注 意那些安装空调器的专用工具(例如空心钻)是 不可替代的，使用不合要求的工具，肯定不能 保证空调器的安装质量。动手安装前，还要用 合适的材料(如角铁、木块等)，根据说明书的 要求，事先做好空调器的支架、底座和遮篷等。
第10页/共51页
• 4. 分体式空调器 第11页/共51页
空调器的制冷系统 • 由于全封闭式压缩机、换热器、毛细管等与电冰箱
相似，这里仅介绍空调器特有部件的结构及作用
• （1）贮液器
第12页/共51页
• （2）电磁换向阀 第13页/共51页
• 空调器的空气循环通风系统 • （1）室内空气循环系统 • （2）新风系统 • （3）室外空气冷却系统 •
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
空调维修
热泵冷风型空调器制冷工作原理
• 热泵冷风型空调器制冷 工作原理如图所示。图 是热泵冷风型空调器制 冷时制冷剂的流动路线， 制冷剂蒸汽由压缩机排 出，经过换向阀进入冷 凝器换热冷凝后，流经 毛细管进入蒸发器吸热 气化，制冷剂蒸汽再经 过换向阀进入压缩机的 吸气口，由压缩机进行 压缩再循环。结果从室 内换热器送出的是冷 风—即制冷。
.
空修
空调器的制冷系统
• 由于全封闭式压缩机、换热器、毛细管等与电冰箱相 似，这里仅介绍空调器特有部件的结构及作用
• （1）贮液器
.
空调维修
• （2）电磁换向阀
.
空调维修
• 空调器的空气循环通风系统 • （1）室内空气循环系统 • （2）新风系统 • （3）室外空气冷却系统 •
.
空调维修
(1)电源线的选用 一般家用空调器使用单相220V／50Hz工频电 源，电源电压允许波动±10%，即要求供电电压在198V～242V之 间。这一要求完全与我国城乡电网供电标准相适应。在个别自行 供电的局域性电网中，如果供电质量较差，电压和频率与供电标 准偏离较大，则会影响空调器的正常运行。 空调器的工作电流比较大，启动电流更大。例如一台KC-35型空 调器的工作电流在7A左右，而配有3kW电热元件的电热型空调器， 电热丝工作时的工作电流可达14A。因此，空调器要求采用足够 粗的电线专线供电，不要和其他电器共用一个电源插座。空调器 配用的电源线，应使用专门的动力线，而不能用一般的双股绞合 照明线。电线的粗细可以按铝线4A／mm2，铜线6A／mm2计算， 再考虑到空调器可能有过载的时候，导线截面积还要适当放大一 些。如果空调器装设地点距供电接口较远，所用线长度超过15m 时，导线截面积也要适当加粗。空调器电源线的规格和有效长度 见表8-1。 分体式电热型空调器的电源线必须采用2.5mm2铜芯线。若电源线 过细，在空调器工作时会因电流过大而发热，容易发生事故。
.
空调维修
8.3.3电磁换向阀的结构与原理
热泵冷风型空调器实现制冷与制热的转换,必须具备两个条件,一是增 加毛细管的节流压降,使蒸发压力变得更低,才能从外界空气中吸收热 量。二是通过电磁换向阀(或称四通电磁阀)换向,改变制冷剂流向。 由压缩机排出的高压蒸汽从4管进入换向阀气室。气室内活塞I和活塞 Ⅱ上都设有气孔。在未接通电源的情况下，弹簧1将阀心A和阀心B推 向左端，使E管和C管接通，这时活塞Ⅱ外侧的高压气体从C管经过阀 心流入E管，进入压缩机吸气管2。而活塞I外侧的高压气体经D管到阀 心A处被堵塞，于是形成活塞I外侧的压力高于活塞Ⅱ外侧的压力，从 而将活塞连同滑块推向左端，使管道1和2连通。高压气体从4管流入3 管进入室外换热器，冷凝成液体后，经过毛细管、蒸发器进入管道1， 流经管道2回到压缩机的吸气口。这是制冷过程。 当换向阀电磁线圈接通电源后，由于电磁力的作用将阀心A和B吸向右 端而压缩弹簧1，于是C管上端口被阀心B堵塞，活塞Ⅰ外侧和D管中的 高压气体经E管流入2管，形成活塞Ⅱ连同滑块推向右端，使管道3和2 连通。从4管来的高压气体则流入1管进入冷凝器（室内换热器）冷凝 成液体。这时，原室内的蒸发器变成了冷凝器，于是产生了制热效果。
.
空调维修
• 通风系统各部件 • （1）离心风扇
.
空调维修
• （2）轴流风扇
.
空调维修
• （3）贯流风扇
.
空调维修
8.3 热泵冷风型空调器
8.3.1 热泵冷风型空调器制热工作原理
• 热泵冷风型空调器制热 工作原理如图所示。图 为热泵冷风型空调器制 热时制冷剂流动路线， 由压缩机排出的高压高 温蒸汽，经过换向阀进 入室内换热器(冷凝器功 能)，冷凝散热后经毛细 管流入室外换热器吸热 气化，制冷剂蒸汽再经 过换向阀进入压缩机的 吸气口，经压缩进行再 循环。结果是从室内换 热器送出的是热风—即 制热。
.
空调维修
8.6.1 安装空调器的准备工作 1.阅读说明书 首先要认真阅读产品说明书。如果是一台以前接触较少的 新型空调器，更要认真弄清它的结构、电路特点、安装要 求。由于安装者水平和设备条件较差，不能达到说明书要 求的标准时，一定不要勉强动手，避免留下事故隐患。 2.检查供电线路
为了保证空调器日后的正常使用，安装前要认真检查 用户房间供电线路是否能满足要求，包括电线敷设、插座 安装和对保险丝、刀闸等配件的检查。
.
空调维修
空调器的选购
• 1、型式选择：窗机；分体机；中央空调 • 2、适用环境温度选择 • 小于－5℃宜选用热泵辅助电热型；变频
空调可以在－15℃环境工作 • 3、功率大小的选择 • 4、空调品质的选择 • 能效比，节电
.
空调维修
空调器的使用维护和保养
• 1、定期清洗过滤网 • 2、分体机及时加注制冷剂 • 3、电源电压不能过低 • 4、防止日晒雨淋 • 5、房间在使用一段时间后，应停机开窗，
• 基本组成
• 1. 制冷（热）循环系统 • 2. 空气循环通风系统 • 3. 电气控制系统 • 4. 箱体部分
.
空调维修
• 工作原理 • 1. 冷风型空调器的工作原理
.
空调维修
• 2. 热泵型空调器的工作原理
.
空调维修
• 3. 电热型空调器的工作原理
• 电热型空调器在冷风型空调器的基础上加了一组或几组电热丝，使其既 可制冷，又可制热。这种空调器制冷循环运行与冷风型空调器的原理相 同。
.
空调维修
四通换向阀制. 冷状态
空调维修
8.6 空调器的安装
• 一台性能优良的空调器，要想让它最大限度地发挥作用，必须正 确地进行安装和调试。在安装空调器时，应尽量满足厂家提出的 技术要求，对其中一些非常重要的项目如安装位置、支架牢固程 度、管路连接方式、电气线路敷设等，必须严格按有关规定施工。 空调器的安装中的任何一个环节操作不当，都会影响空调器的使 用效果和寿命。
空调维修
空调器原理与维修
.
空调维修

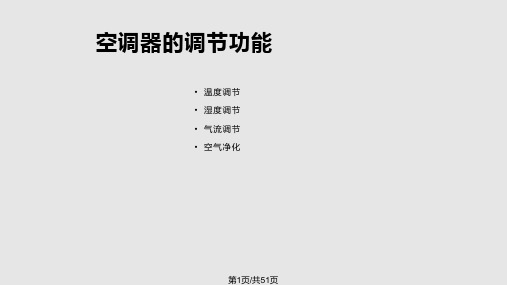

空调器的调节功能
