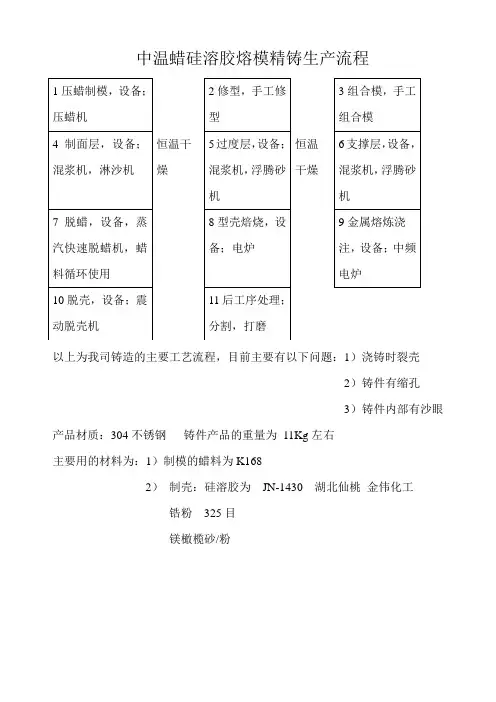

硅溶胶制壳工艺流程

硅溶胶的生产工艺
硅溶胶是一种具有高比表面积和多孔结构的材料，广泛应用于催化剂、吸附剂、填充剂、分离材料等领域。

下面介绍硅溶胶的生产工艺。

硅溶胶的生产工艺主要包含溶胶制备、成胶和干燥三个步骤。

首先是溶胶制备。

硅溶胶一般采用二氧化硅作为原料，可以选择多种方法制备溶胶，如酸碱中和法、扩散沉淀法、溶胶聚合法等。

其中，酸碱中和法是最常用的方法。

通过将硅酸盐溶液与酸或碱反应，生成胶体颗粒，然后经过洗涤、过滤、干燥等工艺步骤，制得硅溶胶。

第二步是成胶。

成胶是指使溶胶中的颗粒形成三维网络结构，形成凝胶的过程。

成胶一般需要通过加热、增加胶凝剂浓度或者调节溶液pH值等方式实现。

在成胶过程中，溶胶颗粒之间的交联作用会逐渐加强，形成稳定的凝胶结构。

成胶的温度和时间与凝胶的性质密切相关，需要根据具体的制备要求进行调控。

最后是干燥。

干燥是为了去除凝胶中的剩余水分，使凝胶形成固体硅溶胶。

常用的干燥方法有空气干燥法、真空干燥法和喷雾干燥法等。

其中，真空干燥法在硅溶胶制备中较为常用。

通过将凝胶置于真空条件下，利用真空低压使凝胶内部的水汽蒸发，将水分从凝胶中脱除。

干燥的温度和时间也是需要根据具体的制备要求进行控制的。

总结来说，硅溶胶的生产工艺主要包括溶胶制备、成胶和干燥三个步骤。

通过合理选择原料和工艺参数，可以制备出具有理想性能的硅溶胶材料。

不同的制备方法和条件会影响硅溶胶的结构、孔径和比表面积等性质，因此在工艺过程中需要根据具体的应用要求进行调整和优化。

硅溶胶生产工艺硅溶胶是一种高分散的颗粒状或球形的无机无色凝胶物质，其化学式为SiO2·nH2O，是由Silica基本单位构成。

硅溶胶的制备工艺是将棕榈椰壳或稻草等脱去有机质后，进行煅烧，使得有机物质排出，形成高度分散的SiO2球形粒子，即为硅溶胶。

硅溶胶生产工艺至关重要，下面将详细介绍硅溶胶生产工艺的流程。

一、原材料加工硅溶胶原材料可采用二氧化硅物料、稻草灰、棕榈壳、稻壳、橡胶木屑等，其主要成分均为二氧化硅(SiO2)。

其中棕榈壳、稻草等最为常见。

首先将原材料进行杂物清理、破碎、筛选、平整等工作，为下一步的工艺制备提供干净、整齐、规格一致的原材料。

二、酸洗、洗涤原材料的酸洗和洗涤是为了去除原材料中的杂质和替代矿物元素，如钙(Ca)、锰(Mn)、镁(Mg)等，从而提高硅溶胶的纯度，预处理中主要选择采用酸渍法。

其步骤为：将原材料用硫酸或盐酸浸泡1~2 min，再用水洗涤至中性并半干，最后干燥至适当含水率。

三、煅烧预处理后的原材料放入煅炉中进行大量的干燥、煅烧。

该步骤主要是制备出凝胶球体原料，通常采用一体化煅炉，将原材料放在煅炉内部360度旋转煅烧，温度通常在1000℃左右，时间线上03小时至10小时不等。

该步骤不仅要求包括煅炉的温度、时间、料量及搅拌风速等设备因素，还需要对原材料进行充分预处理、煅炉退火速率要控制得当，以保证其具有均匀、完整的球形外形。

四、粉碎、湿法分散下面的步骤是打破这些球体原料，制备出高度分散的二氧化硅，主要是通过粉碎和分散两个步骤来完成的。

粉碎可以采用氧气气流粉碎，目的是使大球体逐渐变为小球体。

分散则是采用HCl和硅酸钠，将球体原料在罐体内充入一定的水，使其形成悬浮液，加入酸性和碱性物质，通过光学显微镜在悬浮液中观察，可以得到粒子分布的情况。

然后通过细胞破碎机或者砂磨机将分散后的原料充分乳化，得到纯净的硅溶胶液，使用过滤压滤将微细SiO2胶体拍打成一片硬盘。

五、干燥、研磨制备出的硅溶胶液通过喷雾干燥、真空干燥、半干式干燥来制备成粉末样。

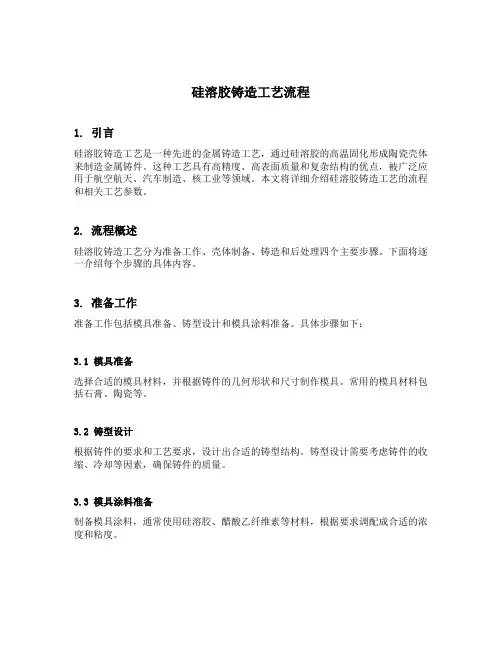

硅溶胶铸造工艺流程1. 引言硅溶胶铸造工艺是一种先进的金属铸造工艺，通过硅溶胶的高温固化形成陶瓷壳体来制造金属铸件。

这种工艺具有高精度、高表面质量和复杂结构的优点，被广泛应用于航空航天、汽车制造、核工业等领域。

本文将详细介绍硅溶胶铸造工艺的流程和相关工艺参数。

2. 流程概述硅溶胶铸造工艺分为准备工作、壳体制备、铸造和后处理四个主要步骤。

下面将逐一介绍每个步骤的具体内容。

3. 准备工作准备工作包括模具准备、铸型设计和模具涂料准备。

具体步骤如下：3.1 模具准备选择合适的模具材料，并根据铸件的几何形状和尺寸制作模具。

常用的模具材料包括石膏、陶瓷等。

3.2 铸型设计根据铸件的要求和工艺要求，设计出合适的铸型结构。

铸型设计需要考虑铸件的收缩、冷却等因素，确保铸件的质量。

3.3 模具涂料准备制备模具涂料，通常使用硅溶胶、醋酸乙纤维素等材料，根据要求调配成合适的浓度和粘度。

4. 壳体制备壳体制备是硅溶胶铸造工艺中最关键的一步，其质量直接影响到铸件的精度和表面质量。

壳体制备的流程如下：4.1 涂布基体将模具浸入模具涂料中，使其表面均匀覆盖一层涂料。

涂料的浓度和粘度需要根据具体情况进行调整，以确保涂布均匀。

4.2 提取基体将涂布完成后的模具悬挂在高温炉中进行固化。

固化温度和时间根据模具涂料的要求进行调整，通常在几十到几百摄氏度之间。

4.3 烧结基体将固化后的模具进行烧结处理，使其具有足够的强度和耐热性。

烧结温度和时间根据模具材料的要求进行调整，通常在几百到一千摄氏度之间。

4.4 脱模在基体完全冷却后，将模具从模具中取出，并用洗涤剂清洗干净。

脱模过程需要小心操作，以免损坏模具。

5. 铸造铸造是硅溶胶铸造工艺中的核心步骤，通过将熔融金属注入模具中形成铸件。

铸造的具体步骤如下：5.1 准备金属根据铸件的材料要求，准备合适的金属料和熔炼设备。

熔炼温度和时间需要根据金属的熔点和铸造要求进行控制。

5.2 炉型预热将铸造炉加热到合适的温度，以确保熔融金属的温度保持在适宜的范围内。

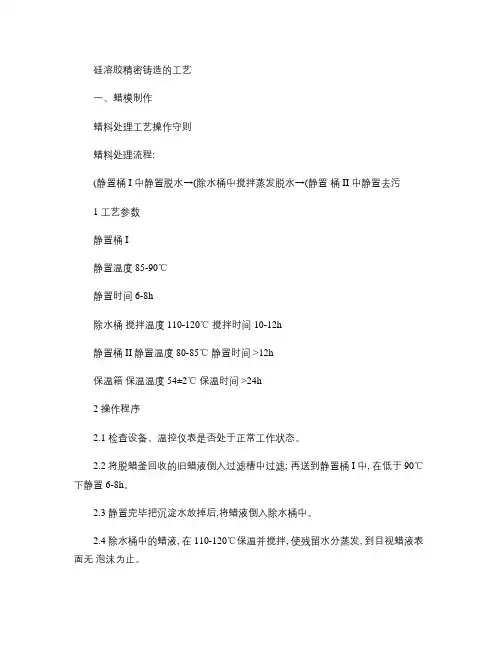

硅溶胶精密铸造的工艺一、蜡模制作蜡料处理工艺操作守则蜡料处理流程:(静置桶 I 中静置脱水→(除水桶中搅拌蒸发脱水→(静置桶 II 中静置去污1 工艺参数静置桶 I静置温度 85-90℃静置时间 6-8h除水桶搅拌温度 110-120℃搅拌时间 10-12h静置桶 II 静置温度 80-85℃静置时间 >12h保温箱保温温度 54±2℃保温时间 >24h2 操作程序2.1 检查设备、温控仪表是否处于正常工作状态。

2.2 将脱蜡釜回收的旧蜡液倒入过滤槽中过滤; 再送到静置桶 I 中, 在低于 90℃下静置 6-8h。

2.3 静置完毕把沉淀水放掉后,将蜡液倒入除水桶中。

2.4 除水桶中的蜡液, 在 110-120℃保温并搅拌, 使残留水分蒸发, 到目视蜡液表面无泡沫为止。

2.5 将除完水的蜡液, 经过<60目筛网过滤再放入<90℃的静置桶 II 中, 保温静置12h 以上。

2.6 各除水桶、静置桶应定期性的放掉其底部的残留水和脏杂物。

2.7 把静置桶 II 中处理好的回收蜡液送到模头压蜡机保温桶中, 用于主产模头(浇道。

2.8 根据旧腊料性能和腊料消耗情况,不定期的在静置桶 II 中适量加新蜡,一般在 3% -5%左右。

2.9 将合格的蜡液灌入保温箱内的蜡缸中, 为减少蜡缸内蜡液中的气体, 先保持一段高温时期 80℃/2h后降至 54℃。

在 54±2℃下保温 24h 后,方可用于压制蜡模。

3 注意事项3.1除水桶,静置桶均应及时排水、排污。

3.2经常检查各设备温控仪表的工作状况, 防止失控, 尤其应防止温度过高造成蜡料老化。

3.3每月检查一次蜡处理设备各导热油的液面位置, 油面应距设备顶面200㎜左右, 防止油溢出。

并注意检查设备有无渗油现象。

3.4经常检查环境状态,避免灰尘及外来物混入蜡料中。

压制蜡模工艺操作守则1 工艺要求室温 24±3℃蜡缸温度 54±2℃(大件应根据工艺要求设定射蜡嘴温度 57-64℃压射压力 4.2Mpa(42kgf/cm2保压时间 5-15s冷却水温度 <10℃2 操作规程2.1 检查压蜡机油压、保温温度、操作按钮等是否正常。

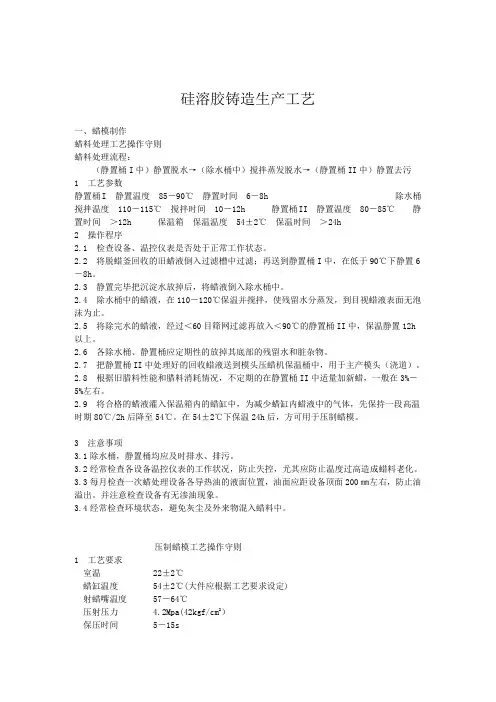

硅溶胶铸造生产工艺一、蜡模制作蜡料处理工艺操作守则蜡料处理流程：（静置桶I中）静置脱水→（除水桶中）搅拌蒸发脱水→（静置桶II中）静置去污1 工艺参数静置桶I 静置温度85－90℃静置时间6－8h 除水桶搅拌温度110－115℃搅拌时间10－12h 静置桶II 静置温度80－85℃静置时间＞12h 保温箱保温温度54±2℃保温时间＞24h2 操作程序2.1 检查设备、温控仪表是否处于正常工作状态。

2.2 将脱蜡釜回收的旧蜡液倒入过滤槽中过滤；再送到静置桶I中，在低于90℃下静置6－8h。

2.3 静置完毕把沉淀水放掉后，将蜡液倒入除水桶中。

2.4 除水桶中的蜡液，在110－120℃保温并搅拌，使残留水分蒸发，到目视蜡液表面无泡沫为止。

2.5 将除完水的蜡液，经过＜60目筛网过滤再放入＜90℃的静置桶II中，保温静置12h 以上。

2.6 各除水桶、静置桶应定期性的放掉其底部的残留水和脏杂物。

2.7 把静置桶II中处理好的回收蜡液送到模头压蜡机保温桶中，用于主产模头（浇道）。

2.8 根据旧腊料性能和腊料消耗情况，不定期的在静置桶II中适量加新蜡，一般在3%－5%左右。

2.9 将合格的蜡液灌入保温箱内的蜡缸中，为减少蜡缸内蜡液中的气体，先保持一段高温时期80℃/2h后降至54℃。

在54±2℃下保温24h后，方可用于压制蜡模。

3 注意事项3.1除水桶，静置桶均应及时排水、排污。

3.2经常检查各设备温控仪表的工作状况，防止失控，尤其应防止温度过高造成蜡料老化。

3.3每月检查一次蜡处理设备各导热油的液面位置，油面应距设备顶面200㎜左右，防止油溢出。

并注意检查设备有无渗油现象。

3.4经常检查环境状态，避免灰尘及外来物混入蜡料中。

压制蜡模工艺操作守则1 工艺要求室温22±2℃蜡缸温度54±2℃(大件应根据工艺要求设定)射蜡嘴温度57－64℃压射压力 4.2Mpa(42kgf/cm2）保压时间5－15s冷却水温度＜10℃2 操作规程2.1 检查压蜡机油压、保温温度、操作按钮等是否正常。

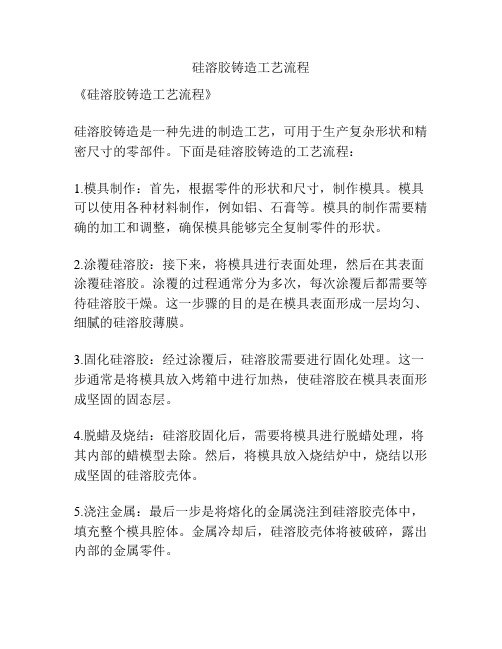

硅溶胶铸造工艺流程
《硅溶胶铸造工艺流程》
硅溶胶铸造是一种先进的制造工艺，可用于生产复杂形状和精密尺寸的零部件。

下面是硅溶胶铸造的工艺流程：
1.模具制作：首先，根据零件的形状和尺寸，制作模具。

模具可以使用各种材料制作，例如铝、石膏等。

模具的制作需要精确的加工和调整，确保模具能够完全复制零件的形状。

2.涂覆硅溶胶：接下来，将模具进行表面处理，然后在其表面涂覆硅溶胶。

涂覆的过程通常分为多次，每次涂覆后都需要等待硅溶胶干燥。

这一步骤的目的是在模具表面形成一层均匀、细腻的硅溶胶薄膜。

3.固化硅溶胶：经过涂覆后，硅溶胶需要进行固化处理。

这一步通常是将模具放入烤箱中进行加热，使硅溶胶在模具表面形成坚固的固态层。

4.脱蜡及烧结：硅溶胶固化后，需要将模具进行脱蜡处理，将其内部的蜡模型去除。

然后，将模具放入烧结炉中，烧结以形成坚固的硅溶胶壳体。

5.浇注金属：最后一步是将熔化的金属浇注到硅溶胶壳体中，填充整个模具腔体。

金属冷却后，硅溶胶壳体将被破碎，露出内部的金属零件。

通过以上工艺流程，硅溶胶铸造可以生产出外观精美、尺寸精确的零部件，广泛应用于航空航天、汽车、船舶、医疗器械等领域。

硅溶胶的制备方法简述目前，硅溶胶的制备主要有两种方法，即凝聚法和分散法。

利用在溶液中的化学反应首先生成SiO2超微粒子，然后通过成核、生长，制得SiO2溶胶的方法为凝聚法；利用机械分散将SiO2微粒在一定条件下分散于水中制得SiO2溶胶的方法，即分散法。

根据使用原料及工艺的不同，上述两种方法可细分成下面多种常见的制备方法。

1.离子交换法用离子交换法制备硅溶胶的历史较长，1941年首先由美国人Bird发明，其后发展迅速，到目前为止该项技术被国内外大多数硅溶胶生产企业所采用。

该方法通常可分为3个步骤：活性硅酸制备，胶粒增长和稀硅溶胶浓缩。

首先，将稀释后的一定浓度的水玻璃依次通过强酸型阳离子交换树脂和阴离子交换树脂，分别除去水玻璃中的钠离子及其它阳离子和阴离子杂质，制得高纯度活性硅酸溶液。

此溶液在酸性条件下不稳定，可用适当的NaOH或氨水调节其PH为8.5-10.5，以提高稳定性。

在此步骤中使用的离子交换树脂应尽快再生。

避免残余的硅酸形成凝胶，使交换柱失效。

然后，将上述硅酸溶液加入到含晶种的母液中，通过控制加入速度和反应温度，使硅溶胶胶粒增长到所需粒径即可。

最后将完成结晶聚合过程的聚硅酸溶液进行加热蒸发浓缩，或超滤浓缩，以得到合适浓度的产品。

如果要进一步进行纯化，可采用离心分离法除去其中杂质，制得高纯硅溶胶。

可见，此方法本身具有不可克服的缺点：一是起始原料水玻璃受离子交换的限制其浓度不能太高，这就致使第3部中的浓缩过程较长，能耗大，不利于能源的节约；二是离子交换树脂再生时会产生大量废水，对水的浪费较大且废水处理需要一定的成本；三是该法工艺程序多，生产周期长，反应过程中影响产品性能的因素众多以至较难控制。

2.直接酸中和法一般采用稀水玻璃作为起始原料，经过离子交换出去钠离子，然后通过制备晶核，直接酸化反应，晶粒长大等步骤可制得硅溶胶。

(1) 离子交换除去钠离子：用离子交换树脂除去原料中的钠离子，制得SiO2/Na2O重量比较大的稀溶胶，稀溶胶中钠离子含量已较低。

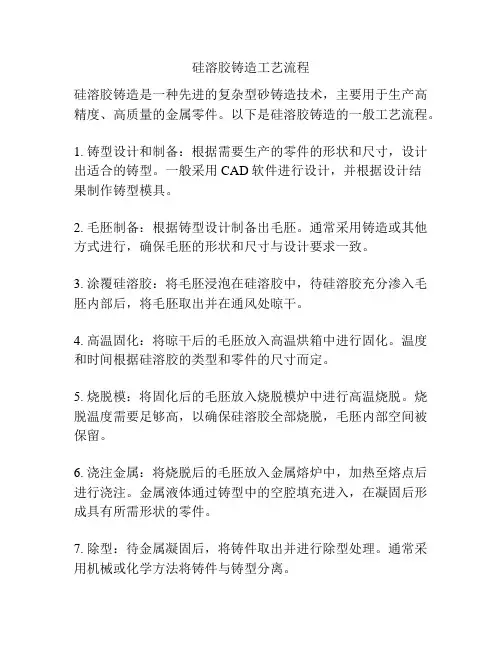

硅溶胶铸造工艺流程硅溶胶铸造是一种先进的复杂型砂铸造技术，主要用于生产高精度、高质量的金属零件。

以下是硅溶胶铸造的一般工艺流程。

1. 铸型设计和制备：根据需要生产的零件的形状和尺寸，设计出适合的铸型。

一般采用CAD软件进行设计，并根据设计结果制作铸型模具。

2. 毛胚制备：根据铸型设计制备出毛胚。

通常采用铸造或其他方式进行，确保毛胚的形状和尺寸与设计要求一致。

3. 涂覆硅溶胶：将毛胚浸泡在硅溶胶中，待硅溶胶充分渗入毛胚内部后，将毛胚取出并在通风处晾干。

4. 高温固化：将晾干后的毛胚放入高温烘箱中进行固化。

温度和时间根据硅溶胶的类型和零件的尺寸而定。

5. 烧脱模：将固化后的毛胚放入烧脱模炉中进行高温烧脱。

烧脱温度需要足够高，以确保硅溶胶全部烧脱，毛胚内部空间被保留。

6. 浇注金属：将烧脱后的毛胚放入金属熔炉中，加热至熔点后进行浇注。

金属液体通过铸型中的空腔填充进入，在凝固后形成具有所需形状的零件。

7. 除型：待金属凝固后，将铸件取出并进行除型处理。

通常采用机械或化学方法将铸件与铸型分离。

8. 精加工：除型后的铸件可能存在一些不完美的部分，需要进行进一步的精加工，以满足零件的精度和质量要求。

包括切割、磨削、车削等操作。

9. 热处理：根据需要，有些铸件需要进行热处理，以改变其物理和机械性能。

常见的热处理方法包括淬火、回火、退火等。

10. 表面处理：最后，根据需要进行表面处理，如镀铬、喷涂、抛光等，以获得所需的外观效果和耐腐蚀性。

总之，硅溶胶铸造是一种高精度、高质量的铸造方法，适用于生产复杂形状和高要求的金属零件。

这个工艺流程包括铸型设计和制备、毛胚制备、涂溅硅溶胶、高温固化、烧脱模、浇注金属、除模、精加工、热处理和表面处理等步骤。

通过这些步骤的科学操作，可以保证最终产品的质量和性能。

不锈钢硅溶胶工艺
不锈钢硅溶胶工艺是一种铸造工艺，主要用于不锈钢的精密铸造。

以下是该工艺的主要步骤：
1. 制备硅溶胶：将硅酸钠、水和醇等原料混合，通过搅拌、加热等步骤制备硅溶胶。

2. 涂挂硅溶胶：将硅溶胶涂挂在不锈钢铸件表面，形成一层薄而均匀的涂层。

3. 干燥：将涂挂好的铸件放入干燥箱中，控制温度和湿度，使硅溶胶逐渐干燥硬化。

4. 脱模：将干燥后的铸件从模具中取出，进行脱模处理。

5. 焙烧：将脱模后的铸件放入焙烧炉中，控制温度和时间，使铸件完全固化。

6. 冷却：将焙烧后的铸件取出，自然冷却至室温。

7. 表面处理：对铸件表面进行抛光、打磨等处理，以获得所需的外观效果。

在不锈钢硅溶胶工艺中，硅溶胶的制备和涂挂是关键步骤。

硅溶胶的制备需要严格控制原料比例、温度和时间等参数，以保证硅溶胶的质量和稳定性。

涂挂时需要将硅溶胶均匀地涂在铸件表面，并保证涂层厚度适中，以保证铸件的精度和质量。

此外，在硅溶胶工艺中还需要注意以下几点：
1. 保持模具的清洁和干燥，以避免影响硅溶胶的涂挂效果。

2. 控制好干燥和焙烧的温度和时间，以保证铸件的固化效果和质量。

3. 在整个工艺过程中要保持环境的清洁和干燥，以避免影响铸件的质量和精度。

总之，不锈钢硅溶胶工艺是一种高精度、高质量的铸造工艺，适用于各种不锈钢铸件的精密铸造。

硅溶胶配方和生产工艺嘿，各位朋友！今天咱就来聊聊硅溶胶这玩意儿的配方和生产工艺。

一、硅溶胶是啥硅溶胶呢，就好比是工业领域的一颗明珠。

它是一种无色透明的液体，用处可大了去了。

在涂料、铸造、造纸等行业那都是响当当的角色。

二、硅溶胶的配方1.1主要原料硅溶胶的主要原料就是硅粉啦。

这硅粉就像是盖房子的砖头，是基础中的基础。

还有水，可别小瞧了这水，那也是至关重要的。

1.2辅助材料除了硅粉和水，还得有一些辅助材料。

比如说催化剂，它就像是化学反应中的小精灵，能让整个过程更加顺利。

还有稳定剂，能让硅溶胶更加稳定，不会轻易变质。

三、硅溶胶的生产工艺2.1原料准备首先得把硅粉和水准备好，要确保硅粉的质量过关，不能有杂质。

这就好比做饭前得把食材准备好，要是食材不好，做出来的菜肯定也不咋地。

2.2反应过程把硅粉和水放入反应釜中，然后加入催化剂。

这时候就开始了一场奇妙的化学反应。

反应釜就像是一个大魔法锅，里面的东西在催化剂的作用下开始发生变化。

这个过程需要控制好温度和压力，不能有丝毫马虎。

要是温度太高或者压力太大，那就可能会出问题。

2.3后处理反应完成后，还得进行后处理。

把硅溶胶中的杂质去除掉，让它变得更加纯净。

这就像是给做好的菜进行调味，让它更加美味可口。

四、硅溶胶的重要性硅溶胶在各个行业都有着不可替代的作用。

在涂料行业，它能让涂料更加光滑、耐用；在铸造行业，它能提高铸件的质量；在造纸行业，它能让纸张更加光滑、有光泽。

可以说，硅溶胶就是工业领域的一颗明星，照亮了各个行业的发展之路。

总之，硅溶胶的配方和生产工艺虽然看起来有点复杂，但是只要掌握了方法，就能生产出高质量的硅溶胶。

希望大家都能了解硅溶胶，让它为我们的生活和工作带来更多的便利。

编制说明本工艺规程共分三部分：第一部分：硅溶胶、水玻璃复合工艺熔模铸特点第二部分：硅溶胶、水玻璃复合工艺熔模铸工艺流程第三部分：硅溶胶、水玻璃复合工艺熔模铸工艺规程其中第三部分又分为一下四项内容：1、材料2 、工艺装备3 、工艺参数4 、工艺要求及操作要点本工艺规程是硅溶胶、水玻璃复合工艺熔模铸通用工艺规程，但其中某些主要参数是结合本公司实际生产而确定。

本工艺规程中的不尽之处，请参阅《产品标准工艺卡》及《工艺技术命令表》硅溶胶、水玻璃复合精铸工艺规程一、特点1、硅溶胶、水玻璃型壳采用面层和过度层恒温恒湿制壳，被层采用化学硬化法，能使型壳迅速硬化而建立湿强度，故工艺周期短、工时消耗少、生产效率高。

2、水波离价廉易购，货源充足，其价格仅相当于其他两种粘结剂的1/20 ～1/30 。

3、水玻璃性能稳定，耐火材料对涂料的稳定性影响小，制壳过程中对生产现场的温湿度的要求也不象其他粘结剂那样严格。

4、水玻璃型壳熔模铸型选的主要问题是铸件尺寸精度较低，表面质量较差，难以满足外观质量高的要求，用硅溶胶工艺做面层和过度层可以很好的互补各自的优缺点，即减低成本又能提高外观质量。

5、硅溶胶、水玻璃复合工艺熔模铸选适用于精铸不锈钢、碳钢、合金钢、球铁、铝合金等精铸件。

二、1、碳钢工艺流程压蜡蜡处理` 熔芯溶解熔芯修蜡蜡检组树清洗制壳脱蜡焙烧压模头入库检验焊补检验精喷抛丸切割振壳浇注整修2、不锈钢工艺流程：蜡处理射蜡修蜡组树清洗焙烧脱蜡制壳浇注振壳切割磨浇口（固熔化处理）抛光钝化焊补修整咬酸喷砂抛丸三、工艺规程（一）蜡处理1、材料1）材料种类：石蜡、低分子聚乙烯蜡（可选用成品模料）2）材料性能：① 石蜡的性能指标：熔点（℃）软化点（℃）抗拉强度（ MPa ）伸长率（%）自由收缩率（%）灰分（＜%）52 ～70＞300.23 ～0.3 2.0 ～2.50.50 ～0.70≤0.11密度 (g/ ㎝3)水分(%)含油量(%)机械夹杂物针入度灰分（＜%）0.88 ～0.91～35＜0.5无—无② 低分子聚乙烯蜡的性能指标熔点（℃）软化点（℃）抗拉强度（ MPa ）54～350.18 ～0.2 伸长率（ %）自由收缩率（ %）灰分（＜ %）2.8 ～3.00.60 ～0.69＜0.032、工艺装备：脱蜡槽、水洗槽、化蜡桶、搅蜡机、100 目过滤网3、工艺参数：1）热水温度：100℃2）加热温度：100℃3）沸腾时间：1h4）搅拌时间：直至模料的白点消失5）关掉蒸汽后静置沉淀时间： 1.5 ～2h6）在蜡桶中静置时间：≥ 4h7）静置后冷却时间：2h8）水的去除：待蜡冷却后从化蜡桶底阀排出。

低温蜡硅溶胶面层工艺流程 下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!

低温蜡硅溶胶面层工艺流程简述如下：

①蜡模制作：采用低温蜡料，通过专用模具压制成型，熔化的蜡料中含石蜡、峰蜡、硬脂酸等成分，冷却后修整毛刺得到精细蜡模。

②组装树：将多个蜡模通过蜡棒连接，形成浇注系统，即蜡模组树，为后续铸造准备。

③硅溶胶涂覆：首先对蜡模组树进行表面处理，然后逐层涂覆硅溶胶与硅酸乙酯等配比的浆料作为面层，形成耐火壳体。

④撒砂加固：在硅溶胶涂层之间撒布耐火细砂，增加壳体强度，重复涂覆与撒砂步骤，构建足够厚度的壳层。

⑤蜡模脱除：将完成面层构建的组树放入脱蜡釜，加热至蜡模融化流出，同时回收蜡液循环使用。

⑥预热焙烧：脱蜡后壳体进行预热处理，以增强其强度和稳定性，确保浇注时不发生变形。

⑦金属浇注：将预热的壳体放入铸造炉中，浇注熔融金属（如不锈钢、合金等），填充原蜡模空间。

⑧冷却与清壳：金属冷却凝固后，敲碎外层硅溶胶壳，取出内部铸件。 ⑨后处理：对铸件进行切割、打磨、热处理等后处理步骤，确保尺寸精度与表面质量。

此流程结合了低温蜡模的灵活性与硅溶胶壳型的高度复制精度，适用于制造精密复杂的金属零件。
