方形真空干燥箱FZG-20

一、FZG20方型真空干燥器，48盘低温真空干燥箱概述FZG系列方型真空干燥器是将被干燥物料处于真空条件下进行加热干燥，同时真空泵进行抽气排湿，使工作室处于真空状态，同时物料挥发出的水份由真空泵抽走，物料的干燥速率大大加快。

同时节省了能源。

干燥器内上下基本无温差，整机符合GMP药品生产要求。

136.一611.二988适用于状态不稳定，及热敏性物料。

由于真空箱内部与外界隔绝，能适用于回收溶剂和干燥时，排出有毒、有刺激性气体的场合。

属于静态干燥，故干燥物料的形体不会损坏。

在有些生产过程中，需进行灭菌操作，灭菌一般都在干燥操作之前，是利用蒸汽的高温作用，杀死干燥室内的病毒、细菌、支原体等一些微生物。

真空干燥的理论表明：1．加热温度恒定，提高真空度，速率加快；2．真空度恒定，增高加热温度，速率加快；3．既提高真空度，又提高加热温度，则速率大大加快。

4．真空箱内烘架有平板式与列管式两种可以选择。

二、FZG20方型真空干燥器，48盘低温真空干燥箱技术参数设备名称：箱体外尺寸(mm) 宽×深×高1850×1810×2080箱体净尺寸(mm) 宽×深×高1700×1600×1600烘架尺寸(mm) 宽×深×高1440×1160×1510烘架使用温度（℃）35~150箱内空载真空度（MPa）-0.088烘架层数：8烘盘数量：48烘盘尺寸：(mm) 460×640×45主机重量：净重（kg）约4000三、FZG20方型真空干燥器，48盘低温真空干燥箱方型真空烘箱数据表：1、系统配置参数：2.设备主体材质要求：注：1、所有接口管道采用HG20615-97标准；2、设计、制造和验收标准：符合设备性能参数及相关国标要求。

一、概述真空干燥，就是将被干燥物料处于真空条件下，进行加热干燥。

它是利用真空泵进行抽气抽湿，使工作室内形成真空状态，从而加快了干燥速度。

真空干燥理论表明：1、当加热温度恒定，提高真空度，能加快干燥速度。

2、当真空度恒定，提高加热温度，能加快干燥速度。

3、既提高真空度，又提高加热温度，则大大加快干燥速度。

如果采用冷凝器，物料中的蒸发溶剂可通过冷凝器加以回收，是一种常用的干燥设备。

真空干燥的特点：１、在真空下物料溶液的沸点降低，使蒸发器的传热推动力增大，因此有一定的传热量，可以节省蒸发器的传热面积。

２、蒸发操作的热源可以采用低压蒸汽或废热蒸汽（用户特殊要求选用水或导热油加热，厂方可为您专门设计）。

３、蒸发器的热损失可减少；４、适用于在高温下易分解，聚合和变质的热敏性物料的干燥；５、在干燥前可进行消毒处理，干燥过程中任何不纯物均无混入；６、属于静态式真空干燥器，故干燥物料的形体不会损坏。

二、用途适用于医药品、化工、食品、电子、中药等行业的物料干燥。

三、技术参数四、工作原理与主要配套设备FZG系列方形真空干燥器设计有穿流式烘车架，烘车架可拆出。

根据热空气上升的原理，充分利用各层架烘管传导来的热量来达到加快干燥物料的目的。

特别是采用了双蒸汽管间隔分层进汽以及下面两层架烘管的加密，改善了以往静态式真空干燥器温度不均匀的弊端。

真空干燥器密封门铰链装有轴承，设计成浮动结构形式，密封门开启十分轻便，并可在整个密封表面上作微量自由摆动，以贴切密封面提高干燥器内真空度，这样物料均能在较低的温度环境下迅速气化加快干燥。

五、安装１、搬运和吊装干燥器时，应旋紧密封门手轮整体起吊，起吊时应用钢丝绳从器身底部穿入，并使钢丝绳均匀受力，以免使器身发生倾倒。

２、干燥器可安装在厚度为400mm的混凝土基础上，用4只M24x300地脚螺栓紧固,也可直接安放在平整的混凝土地坪上,不必用地脚螺栓紧固,但必须保持干燥器水平安放，便于密封门启闭自如。

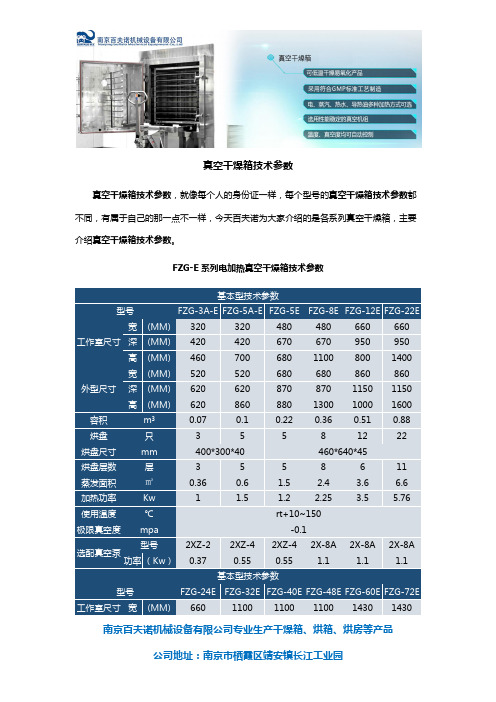

真空干燥箱技术参数真空干燥箱技术参数，就像每个人的身份证一样，每个型号的真空干燥箱技术参数都不同，有属于自己的那一点不一样，今天百夫诺为大家介绍的是各系列真空干燥箱，主要介绍真空干燥箱技术参数。

FZG-E系列电加热真空干燥箱技术参数基本型技术参数型号FZG-3A-E FZG-5A-E FZG-5E FZG-8E FZG-12E FZG-22E工作室尺寸宽(MM)320 320 480 480 660 660 深(MM)420 420 670 670 950 950 高(MM)460 700 680 1100 800 1400外型尺寸宽(MM)520 520 680 680 860 860 深(MM)620 620 870 870 1150 1150 高(MM)620 860 880 1300 1000 1600容积m³0.07 0.1 0.22 0.36 0.51 0.88 烘盘只 3 5 5 8 12 22 烘盘尺寸mm400*300*40 460*640*45烘盘层数层 3 5 5 8 6 11 蒸发面积㎡0.36 0.6 1.5 2.4 3.6 6.6 加热功率Kw 1 1.5 1.2 2.25 3.5 5.76 使用温度℃rt+10~150极限真空度mpa-0.1选配真空泵型号2XZ-2 2XZ-4 2XZ-4 2X-8A 2X-8A 2X-8A 功率（Kw）0.37 0.55 0.55 1.1 1.1 1.1基本型技术参数型号FZG-24E FZG-32E FZG-40E FZG-48E FZG-60E FZG-72E 工作室尺寸宽(MM)660 1100 1100 1100 1430 1430南京百夫诺机械设备有限公司专业生产干燥箱、烘箱、烘房等产品深(MM)1420 1350 1350 1350 1420 1420 高(MM)1060 1100 1260 1500 1260 1500外型尺寸宽(MM)860 1300 1300 1300 1670 1670 深(MM)1620 1550 1550 1550 1660 1660 高(MM)1260 1300 1460 1700 1500 1740容积m³ 1 1.64 1.88 2.23 2.56 3.05 烘盘只24 32 40 48 60 72 烘盘尺寸mm460*640*45烘盘层数层8 8 10 12 10 12 蒸发面积㎡7.2 9.6 12 14.4 18 21.6 加热功率Kw 6.75 9.6 12 14.4 18 21.6 使用温度℃rt+10~150极限真空度mpa-0.1选配真空泵型号2X-8A 2X-15 2X-15 2X-15 2X-30 2X-30 功率（Kw） 2.1 2.2 2.2 2.2 3 3FZG-W系列水油加热真空干燥箱技术参数基本技术参数型号FZG-5A-W FZG-3W FZG-6W FZG-12W FZG-16W FZG-20W工作室尺寸宽(MM)460 670 670 800 800 800 深(MM)450 670 670 950 950 950 高(MM)850 480 820 820 1100 1300外型尺寸宽(MM)660 870 870 1000 1000 1000 深(MM)650 870 870 1150 1150 1150 高(MM)1010 680 1020 1020 1300 1500容积m³0.18 0.22 0.37 0.63 0.84 0.99 烘盘只 5 3 6 12 16 20 烘盘尺寸mm400*300*40 460*640*45南京百夫诺机械设备有限公司专业生产干燥箱、烘箱、烘房等产品层 5 3 6 6 8 10 干燥面积㎡0.6 0.9 1.8 3.6 4.8 6 极限真空度mpa-0.1热源热水、蒸汽、导热油使用温度℃rt+10~150真空泵型号2XZ-4 2XZ-4 2X-8A 2X-8A 2X-8A 2X-15 功率（Kw）0.55 0.55 1.1 1.1 1.1 1.5基本技术参数型号FZG-24W FZG-32W FZG-40W FZG-48W FZG-60W FZG-72W工作室尺寸宽(MM)800 1100 1100 1200 1480 1480 深(MM)1420 1350 1350 1350 1420 1420 高(MM)1100 1100 1300 1540 1300 1540外型尺寸宽(MM)1000 1300 1300 1440 1720 1720 深(MM)1620 1550 1550 1590 1660 1660 高(MM)1300 1300 1500 1780 1540 1780容积m³ 1.25 1.64 1.94 2.5 2.74 3.24 烘盘只24 32 40 48 60 72 烘盘尺寸mm460*640*45层8 8 10 12 10 12 干燥面积㎡7.2 9.6 12 14.4 18 21.6 极限真空度mpa-0.1热源热水、蒸汽、导热油使用温度℃rt+10~150真空泵型号2X-15 2X-30 2X-30 2X-30 2X-70 2X-70 功率（Kw） 1.5 3 3 3 5.5 5.5南京百夫诺机械设备有限公司专业生产干燥箱、烘箱、烘房等产品FZG-P系列真空干燥箱技术参数技术参数基本型技术参数FZG-1P FZG-2P FZG-6P FZG-6P FZG-7P FZG-8P 有效干燥面积（㎡） 1.05 1.75 2.8 5.6 7 8.4 板层数（块） 3 5 8 8 5 6 层板规格（mm）500*700 700*1000 1000*1400 板层间距（mm）100板层运行温度（℃）0～55℃，最高温度为95℃极限真空（Pa）1000外形尺寸-宽（mm）780 780 780 980 1180 1180 外形尺寸-深（mm）1050 1050 1050 1350 1750 1750 外形尺寸-高（mm）800 1050 1425 1425 1050 1175技术参数基本型技术参数FZG-10P FZG-11P FZG-13P FZG-14P FZG-15P FZG-17P 有效干燥面积（㎡）9.8 11.2 12.6 14 15.4 16.8 板层数（块）7 8 9 10 11 12 层板规格（mm）1000*1400板层间距（mm）100板层运行温度（℃）0～55℃，最高温度为95℃极限真空（Pa）1000外形尺寸-宽（mm）1180 1180 1180 1180 1180 1180 外形尺寸-深（mm）1750 1750 1750 1750 1750 1750 外形尺寸-高（mm）1300 1425 1550 1675 1800 1925以上就是几种真空干燥箱系列的相关技术参数。

一、FZG-15型方形真空干燥箱，328盘方形真空干燥箱，内外304不锈钢真空烘干箱技术特性：136.一611.二988
1、操作压力：箱内-0.096 MPa；加热器：0.6. MPa
2、操作温度：＜150℃
3、设备容积：2.8m3
4、传热面积：15㎡
5、干燥箱外形参考尺寸：1680×2060×2100（mm）
二、技术要求：
①．整机内、外采用304不锈钢，并进行内外壁抛光处理，光洁度达Ra0.4；
②．保温采用超细玻璃棉，保温厚度80㎜；
③．内部采用厚度8㎜的Q235板，再贴厚度为2mm的SUS304板，采用圆弧过度，防积料，易清洗；
④．加强筋板的厚度为18㎜，材质Q235，横筋、竖筋、中筋、边筋共48块，与箱体和外包接触的平面均需刨加工，这样可保证贴近和形状；
⑤．加热排管Φ18×2，172根，八层，不锈钢，加热面积15㎡，蒸汽经过多次折流由上而下到疏水器；
⑥．门铰链全部精加工，门框及箱框组焊后整体刨加工，消除焊接变形，影响门的贴合。

密封条采用25×18㎜“蘑菇”形硅橡胶，保证使用温度和耐溶剂性；
⑦．按规范进行焊接，过度层与复层焊缝采用着色法以及放大镜检查；
⑧．制作完毕，箱内进行抽真空试验，加热排管以1.0MPa进行水压试验，保压30min无泄漏为合格；
⑨．凡碳钢的部位均要进行除锈，涂二度红丹作防锈处理；
⑩．产品出厂前需经检验合格后，再上铭牌，签完工单，方可准予出厂。

《常用化工单元设备的设计》真空干燥箱操作规程和维护规程真空干燥箱操作规程一、工作程序1 设备说明1.1设备简介FZG-16型真空干燥箱内被加热板分成若干层。

加热板中通入热水或低压蒸汽作为加热介质，将铺有待干燥药品的料盘放在加热板上，关闭箱门，箱内用真空泵抽成真空。

加热板在加热介质的循环流动中将药品加热到指定温度，水分即开始蒸发并随抽真空逐渐抽走。

此设备易于控制，干燥过程中药品不易被污染，可以用在药品干燥、包材灭菌及热处理上。

1.2设备构成介绍： FZG-16 型真空干燥箱主要由金属框架、蒸汽盘管、真空等几个部分组成。

1.3安全说明设备出现异常声响或震动，需紧急断电、断汽。

2 设备开机准备2.1开机前检查3 设备开机操作-将物料放入到烘架上，锁紧箱体门，关闭侧面的放气阀，打开蒸汽、真空阀门。

4 运行中检查5 设备异常及异常处理6 设备关机及检查6.1设备关机-将设备上真空、蒸汽阀门关闭。

-打开放气阀，等真空表指针恢复“0”值后，打开箱门。

6.2 关机后检查7 本操作规程仅适用于一般性操作指导，其它可参考设备使用说明书。

8 记录填写每次操作结束后填写《仪器设备使用情况记录本》，并经实训授课教师复核签字。

二、注意事项1.真空泵和蒸汽电加热发生器的开机和关机步骤详见《提取浓缩机组操作规程SXZX-ZYZJ-CZGC-01》。

2.本箱是按工作负压区进行结构设计的，因此，严禁将任何高于正常一大气压的气体送入箱内，否则将有爆炸的危险，注意监察箱内工作情况，发现不正常现象立即停机检修。

真空干燥箱维护规程一、工作程序1 预防性维护1.1维护方法-预防性维护工作包括清洁、润滑、检查、更换等措施，具体方法按照上述要求进行。

1.2维护周期-维护周期以预防性维护计划中具体周期为依据。

1.3预防性维护计划2 维修2.1设备维护或运行过程中发现异常故障时，必须立即停机检修，严禁设备带病运行；停机检修必须等设备降温后方可进行。

◎真空微波干燥粉碎与干燥熔于一体。

适用于干燥粘稠状、膏状、粉状、滤饼状物料。

在饲料工业中，可以用于干燥血粉、肉骨粉、鱼粉、蛋白质膏剂、糟粕等。

2.2 螺旋振动干燥机应用范围：ZG/FZG型方形、圆形真空干燥机适用于在高温下易分解，聚合和变质的热敏性物料的低温干燥;被广泛地采用在制药、化工、食品、电子等行业。

工作原理：所谓真空干燥，就是将干燥物料处于真空条件下，进行加热干燥。

如果利用真空泵进行抽气抽湿，则加快了干燥速度。

注：如采用冷凝器，物料中的溶剂可通过冷凝器加以回收；如采用SK系列水环真空泵，可不用冷凝器，节省能源投资。

产品特点：真空下物料溶液的沸点降低，使蒸发器的传热推动力增大，因此对一定的传热量可以节省蒸发器的传热面积。

蒸发操作的热源可采用低压蒸汽或发热蒸汽。

蒸发器的热损失少。

在干燥前可进行消毒处理，干燥过程中无任何不纯物混入，符合GMP要求。

ZG/FZG型方形、圆形真空干燥机属于静态式真空干燥器，故干燥物料的形体不会损坏。

技术参数：项目机型名称单ZP ZP ZP ZPD ZPD ZPD ZPD-50位D-500 D-750 D-1000 -1500 -2000 -3000 00 工作容积 L 300 450 600900 1200 1800 3000 内筒尺寸 M m O600×1500 O800 × 1500 O800 × 2000 O1000 × 2000 O1000 × 2600 O1200 × 2600 O1400 × 3400搅拌转速Rp m 5-25 5-12 5 功率Kw 4 5.5 5.5 7.5 11 15 22 夹层设计压力Mp a ≤ 0.3 筒内压力 MP a -0.9～-0.096注：水份蒸发量与物料的特性及干燥温度有关。

随着产品不断更新，有关参数变更，恕不预先通知。

真空干燥机一、真空干燥的原理及特点食品物料的真空干燥和常压下的干燥原理相同，只是由于在真空状态下，水分的蒸发温度较常压下的蒸发温度低。

烟台正方制药有限公司中港合资企业标准文件号: YZ-JS-009-01 版本01 发布日期2007年02月02日修订0 执行日期2007年02月22日颁布部门质量管理部分发份数 1 分发部门质量管理部题目FZG-15型真空干燥箱的验证复印号0102030405060708091011121314151617181920…… 起草审核批准烟台正方制药有限公司GMP文件YZ-JS-009-01 版本01 修订0 执行日期: 2007年02月22日页号2/16 1.0 修订清单1.1. 该文件所有的修订和发布情况均记录于下列表格中。

1.2. 文件持有者必须将文件的修订情况填入相应位置并且在接到修订版后立即将原版本撤下由QA收回或在QA人员的监督下销毁。

修订记录版本/修订页号说明起草审核批准生效日期烟台正方制药有限公司GMP文件YZ-JS-009-01 版本01 修订0 执行日期: 2007年02月22日页号3/16 2.0 目的建立FZG-15型真空干燥箱的验证保证设备符合生产要求 3.0 范围FZG-15型真空干燥箱4.0 依据《药品生产质量管理规范》1998 5.0 责任验证小组负责人、质量部负责人。

6.0 内容 6.1. 验证方案 6.1.1. 预确认6.1.1.1. 概述本方案是根据公司实际生产要求、生产工艺标准、GMP的有关规定来制定的目的是选择适合公司的干膏烘干设备。

为达到此目的本方案制定了具体的设备选型条件包括设备的技术指标及设计规范要求、合适的供应商等以确保预确认实施工作的顺利进行。

6.1.1.2. 验证内容6.1.1.2.1. 验证目的确定欲购买干膏烘干设备的技术指标、设计规范要求选择适合公司的干膏烘干设备同时选择合适的供货商。

6.1.1.2.2. 验证方法根据公司干膏烘干生产的质量要求定出欲购设备的技术指标根据指标作广泛的市场调研并选择合适的供货商和设备。

6.1.1.2.3. 验证项目及可接受标准验证项目可接受标准工艺适用性符合工艺生产过程生产能力100kg/次以上材质设备与药物接触部位的材质应符合GMP规定表面应光滑与产品不起化学反应设备的结构和操作设备的机械结构应简单合理无死角方便清洗和维护保养工作供应商有供应此类设备的经验财政稳定能在安装、培训和试车方面给予全面支持能保证执行交货期6.1.2. 安装确认6.1.2.1. 概述烟台正方制药有限公司GMP文件YZ-JS-009-01 版本01 修订0 执行日期: 2007年02月22日页号4/16 本阶段的验证方案是根据真空干燥箱技术指标和操作资料及GMP 的有关规定而制订的本阶段确认的目的是对设备本身及其整个安装过程的有关技术指标是否符合要求进行确认为设备的正式运行做好准备工作。

真空干燥箱使用说明一、产品概述真空干燥箱是一种用于物质干燥的设备，它通过在真空条件下加热，使得物质中的水分或其他溶剂能够快速蒸发，从而达到干燥的目的。

真空干燥箱广泛应用于医药、化工、食品等领域，是实验室和工业生产中不可或缺的设备。

二、使用步骤1、开机准备：首先，检查真空干燥箱的电源是否连接正常，以及各个开关是否处于关闭状态。

然后，打开真空泵，确保其正常工作。

2、装载样品：将需要干燥的样品放入干燥箱内的网架上，注意不要堆叠，以免影响干燥效果。

同时，将干燥剂放在样品旁边，以吸收残留的湿气。

3、开始干燥：关闭干燥箱的门，打开电源开关，设定所需的温度和时间。

然后，按下开始按钮，干燥箱将自动进入工作状态。

4、监控进程：在干燥过程中，可以通过显示屏或手机APP实时查看干燥箱内部的温度、湿度和时间等信息。

如有需要，可以随时调整温度或时间。

5、结束干燥：当干燥箱到达设定的时间或温度时，会自动停止工作。

此时，可以打开门取出已经干燥好的样品。

6、清洁和维护：每次使用完毕后，需要对干燥箱进行清洁，包括内壁、网架和门封等部位。

同时，定期检查真空泵的运行情况，以保证其正常工作。

三、注意事项1、在使用前，请仔细阅读产品说明书，了解干燥箱的工作原理、操作方法和注意事项。

2、样品应均匀分布在网架上，不要堆叠或堵塞排气口。

3、在使用过程中，要保持干燥箱内的清洁，避免污染样品。

4、如遇停电等异常情况，请立即关闭电源开关，并维修人员进行处理。

5、在操作过程中，如感到异常气味或高温烫手等情况，请立即停止使用，并维修人员进行检查。

6、严禁在真空泵未连接或未运行的情况下开启干燥箱。

7、在使用完毕后，请及时关闭电源开关，并做好清洁和维护工作。

四、售后服务本产品提供一年内的免费维修服务。

如遇质量问题或使用不当导致的损坏，请及时我们的售后服务部门，我们将尽快为您解决问题。

在维修过程中，如需更换零部件，将只收取成本费用。

五、总结真空干燥箱是一种高效、安全的干燥设备，广泛应用于各个领域。

二、适用范围供厂矿企业、大专院校、科研及各类实验室等在真空条件下对物品进行干燥热处理。

在真空条件下对物品进行加温干燥具有以下几点优点：1、可降低干燥温度（压力低、温度低）。

2、避免一些物品加温要氧化。

3、避免加温空气要杀死生物细胞。

4、无尘粒破坏。

三、技术指标：型号 6050 6053 6051 6021 6020电源电压 220V/50HZ消耗功率＜1400W ＜1400W ＜1400W ＜1000 W ＜1000 W温度范围50~250℃ 50~200℃ 50~250℃温度波动±1℃真空度＜133Pa工作室尺寸 415*370*345 300*300*275工作室材料 1Cr18Ni9Ti 08F 1Cr18Ni9Ti四、结构真空干燥箱外形为卧式，工作室材料采用不锈钢板或优质钢板，形状为方形。

箱体采用08F优质钢板喷塑制成，超细玻璃棉充填中间隔热层。

箱门采用双层玻璃门，内层为12mm以上钢化玻璃，外层为防弹玻璃或有机玻璃。

工作室与外门之间装有模压成型的耐热硅橡胶密封圈，以保证箱门与工作室的密封，大幅度提高箱体的真空度。

6050、6051型搁板各采用二块具有较好导热性的铝合金板，6020型搁板采用一块不锈钢板（不锈钢网板），6021型搁板采用一块镀锌板（镀锌网板）。

真空干燥箱的加热器采用电热管直接置于工作室底部，所有的控制操作件、仪表、阀门、手柄都安装在箱体左侧面板上，使用方便。

控温仪设定温度和显示温度均为数字显示，带有跟踪报警功能，具有控温准确、精度高等优点。

五、安装、调试1、安装：真空干燥箱应放在具有良好通风条件和无强烈震动的室内，在其周围不可放置易燃易爆的物品。

2、调试：（1）将箱门关上并将拉手旋紧，关闭放气阀，开启真空阀。

（2）将真空干燥箱侧面的导气管用真空橡胶管与真空泵连接，接通真空泵电源，开始抽气，当真空表指示值达到-0.1M Pa时，关闭真空泵和真空泵电源，此时箱内处于真空状态，如无加热要求，真空干燥箱调试结束。
