吉林大学2004-2005第1学期材料成形技术基础课程考试试题答案页专业______ ___班级_______ ___学号__________姓名___ ______成绩____ ___三、填空（每空0.5分，共26分）1.( ) ( ) ( )2.( )3.( ) ( )4.( ) ( )5.( )6.( )7.( ) ( )8.( ) ( )9.( )10.( )( )11.( )12.( ) ( )13.( )14.( ) ( )15.( )16.( ) ( )17.( )18.( )( )19.( )20.( ) ( )21.( )22.( )23.( ) ( )24.( )25.( ) ( )26.( )( )27.( )28.( ) ( )29.( )30.( )31.( )32.()33.( ) ( )( )34.( )四、综合题（19分）1、绘制铸造工艺图（6分）图7手弧焊钢板焊接结构（2分）修改原因2、绘制自由锻件图，（5分）按顺序选择自由锻基本工序图8手弧焊不同厚度钢板焊接结构（2分）修改原因图9钢管与圆钢的电阻对焊（2分）修改原因图10管子的钎焊（2分）修改原因吉林大学2004-2005第1学期材料成形技术基础课程考试试题注：答案一律写在答卷页中规定位置上，写在其它处无效。
一、判断题（32分，每空1分。
正确的画“O”，错误的画“×”）1．过热度相同时，结晶温度范围大的合金比结晶温度范围小的合金流动性好。
这是因为在结晶时，结晶温度范围大的合金中，尚未结晶的液态合金还有一定的流动能力。
2．缩孔和缩松都是铸件的缺陷，在生产中消除缩孔要比消除缩松容易。
3．采用同时凝固的原则，可以使铸件各部分的冷却速度趋于一致，这样既可以防止或减少铸件内部的铸造应力，同时也可以得到内部组织致密的铸件。
4．铸造应力包括热应力和机械应力，铸造应力使铸件厚壁或心部受拉应力，薄壁或表层受压应力。
铸件壁厚差越大，铸造应力也越大。

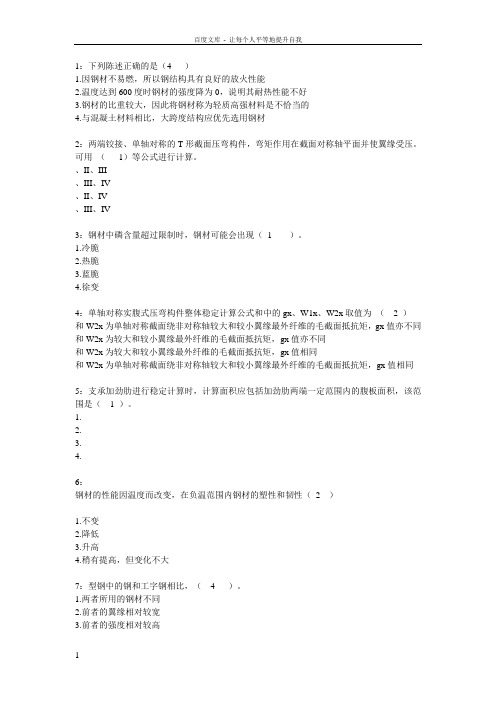

1：下列陈述正确的是（4 ）1.因钢材不易燃，所以钢结构具有良好的放火性能2.温度达到600度时钢材的强度降为0，说明其耐热性能不好3.钢材的比重较大，因此将钢材称为轻质高强材料是不恰当的4.与混凝土材料相比，大跨度结构应优先选用钢材2：两端铰接、单轴对称的T形截面压弯构件，弯矩作用在截面对称轴平面并使翼缘受压。
可用（1）等公式进行计算。
、II、III、III、IV、II、IV、III、IV3：钢材中磷含量超过限制时，钢材可能会出现（1 ）。
1.冷脆2.热脆3.蓝脆4.徐变4：单轴对称实腹式压弯构件整体稳定计算公式和中的gx、W1x、W2x取值为（ 2 ）和W2x为单轴对称截面绕非对称轴较大和较小翼缘最外纤维的毛截面抵抗矩，gx值亦不同和W2x为较大和较小翼缘最外纤维的毛截面抵抗矩，gx值亦不同和W2x为较大和较小翼缘最外纤维的毛截面抵抗矩，gx值相同和W2x为单轴对称截面绕非对称轴较大和较小翼缘最外纤维的毛截面抵抗矩，gx值相同5：支承加劲肋进行稳定计算时，计算面积应包括加劲肋两端一定范围内的腹板面积，该范围是（ 1 ）。
1.2.3.4.6：钢材的性能因温度而改变，在负温范围内钢材的塑性和韧性（2 ）1.不变2.降低3.升高4.稍有提高，但变化不大7：型钢中的钢和工字钢相比，（ 4 ）。
1.两者所用的钢材不同2.前者的翼缘相对较宽3.前者的强度相对较高4.两者的翼缘都有较大的斜度8：下列钢结构的破坏属于脆性破坏的是（ 2 ）1.轴压柱的失稳破坏2.疲劳破坏3.钢板受拉破坏4.螺栓杆被拉断9：钢材的力学性能指标，最基本、最主要的是（ 3 ）时的力学性能指标。
1.承受剪切2.承受弯曲3.单向拉伸4.两向和三向受力10：长细比较小的十字形轴压构件易发生屈曲形式是（2 ）1.弯曲2.扭曲3.弯扭屈曲4.斜平面屈曲11：在钢构件中产生应力集中的因素是（4 ）1.构件环境温度的变化2.荷载的不均匀分布3.加载的时间长短4.构件截面的突变12：梁的正常使用极限验算是指（4 ）1.梁的抗弯强度验算2.梁的抗剪强度演算3.梁的稳定计算4.梁的挠度计算13：钢结构压弯构件的设计一般应进行哪几项内容的计算? （ 4 ）1.强度、弯矩作用平面内的整体稳定性、局部稳定、变形2.弯矩作用平面内的整体稳定性、局部稳定、变形、长细比3.强度、弯矩作用平面内及平面外的整体稳定性、局部稳定、变形4.强度、弯矩作用平面内及平面外的整体稳定性、局部稳定、长细比14：下列哪项属于螺栓连接的受力破坏（1 ）1.钢板被剪断2.螺栓杆弯曲3.螺栓杆被拉级螺栓连接滑移15：在碳素结构钢中，A，B，C，D为按质量划分的级别。
吉林大学招收2011年硕士学位研究生入学考试试题（解析与答案）一．作内力图，并画出梁挠曲线的大致形状（15分）【考查重点】：本题是对前四章的考查，属于基础题，先求各杆支座反力，进而画出内力图。
【答案解析】二．钢架由5根圆截面杆组成，已知，个杆直径均为d=30mm ，个杆中间某截面上均钻有直径为8的孔，l =1m ，个杆材料均为Q235，E=200GPa ，p σ=200MPa ，s σ=240MPa ，[σ]=120MPa ，经验公式：cr σ=304-1.12（MPa ），稳定安全因素n st =3，试确定结构的许可载荷。
（10分）【考查重点】：本题考查第九章压杆稳定,首先这道题有点迷惑性，但从分值来看不会很难，所以考生不要考虑多了，这也是做题的技巧。
【答案解析】2/4321F F F F F ====(压) F F =5(拉)拉杆5：][σσ≤=AF KN A F 56].[=≤σ压杆100133===p iu λλφ KN A F cr cr 8.78==σst crn F F n ≤=1KN F F F cr 3721=≤ 所以：结构的[F]=37KN 。
三．槽形截面铸铁梁，受移动载荷F 作用，已知：材料的抗拉极限为120MPa ，抗压强度极限为60MPa ，安全因素n=4，I Z =800cm4，y 1=6cm ，y 2=9cm ，试问：1.当x 为何值时，梁的承载能力最大？2.确定许可载荷[F]，3.若将槽型梁倒置放是否合理？为什么？（15分）【考查重点】：本题考查第五章弯曲应力，一定要明确铸铁梁拉压强度不同，要同时满足要求，本题有一定的难度，考生要多理解，多思考。
【答案解析】1.铸铁抗压不抗拉，51][][96y y 21=≥=c t σσ压拉 （1）当F 移动到C 点时][.1max t z t I y Fx σσ≤= （2） 当F 移动到AB 梁中点时][4).(2max t Zt I y x l F σσ≤-= 当（1）(2)相等时，梁的承载能力最大。
吉林大学材料力学考研真题2000年一、作图示结构的内力图，其中P=2qa,m=qa²/2。
(10分)二、已知某构件的应力状态如图，材料的弹性模量E=200GPa,泊松比µ=0.25。
试求主应力，最大剪应力，最大线应变，并画出该点的应力圆草图。
（10分）三、重为G的重物自高为h处自由落下，冲击到AB梁的中点C，材料的弹性模量为E，试求梁内最大动挠度。
（8分）四、钢制平面直角曲拐ABC，受力如图。
q=2.5πKN/m，AB段为圆截面，[σ]=160MPa，设L=10d，P x=qL,试设计AB段的直径d。
（15分）五、图示钢架，EI为常数，试求铰链C左右两截面的相对转角（不计轴力及剪力对变形的影响）。
（12分）六、图示梁由三块等厚木板胶合而成，载荷P可以在ABC梁上移动。
已知板的许用弯曲正应力为[σ]=10Mpa，许用剪应力[τ]=1Mpa，胶合面上的许用剪应力[τ]胶=0.34Mpa，a=1m，b=10cm，h=5cm，试求许可荷载[P]。
（10分）七、图示一转臂起重机架ABC，其中AB为空心圆截面杆D=76mm，d=68mm，BC为实心圆截面杆D1=20mm，两杆材σp=200Mpa，σs=235Mpa，E=206Gpa。
取强度安全系数n=1.5，稳定安全系数nst=4。
最大起重量G=20KN，临界应力经验公式为σcr=304-1.12λ（Mpa）。
试校核此结构。
（15分）八、水平曲拐ABC为圆截面杆，在C段上方有一铅垂杆DK，制造时DK杆短了△。
曲拐AB和BC段的抗扭刚度和抗弯刚度皆为GIP和EI。
且GI P= EI。
杆DK抗拉刚度为EA，且EA= 。
试求：（1）在AB段杆的B端加多大扭矩，才可使C点刚好与D点相接触？（2）若C、D两点相接触后，用铰链将C、D两点连在一起，在逐渐撤除所加扭矩，求DK杆内的轴力和固定端处A截面上的内力。
（15分）九、火车车轴受力如图，已知a、L、d、P。
目录Ⅰ历年考研真题试卷 (2)吉林大学2007年招收攻读硕士学位研究生入学考试试卷 (2)吉林大学2008年招收攻读硕士学位研究生入学考试试卷 (5)吉林大学2009年招收攻读硕士学位研究生入学考试试卷 (8)吉林大学2010年招收攻读硕士学位研究生入学考试试卷 (11)吉林大学2011年招收攻读硕士学位研究生入学考试试卷 (14)吉林大学2012年招收攻读硕士学位研究生入学考试试卷 (18)Ⅱ历年考研真题试卷答案解析 (22)吉林大学2007年招收攻读硕士学位研究生入学考试试卷答案解析 (22)吉林大学2008年招收攻读硕士学位研究生入学考试试卷答案解析 (32)吉林大学2009年招收攻读硕士学位研究生入学考试试卷答案解析 (41)吉林大学2010年招收攻读硕士学位研究生入学考试试卷答案解析 (49)吉林大学2011年招收攻读硕士学位研究生入学考试试卷答案解析 (58)吉林大学2012年招收攻读硕士学位研究生入学考试试卷答案解析 (68)Ⅰ历年考研真题试卷吉林大学2007年招收攻读硕士学位研究生入学考试试卷报考专业：机械科学与工程学院固体力学、工程力学、机械制造及其自动化、机械电子工程、机械设计及理论、机械工程（专业学位）专业；汽车公车学院流体力学、车辆工程、车身工程、动力工程及工程热物理、动力工程（专业学位）、车辆工程（专业学位）、工业设计工程（专业学位）专业；交通学院载运工具运用工程、交通运输工程（专业学位）专业考试科目：865材料力学一、（15分）画图示梁的内力图。
二、（15分）某构件危险点的应力状态如图。
材料的E＝200GPa，μ＝0.3，σs＝240MPa，σb＝400MPa，试求：1、主应力；2、最大切应力；3、最大线应变；4、画出应力圆草图；5、设n＝1.6，校核其强度。
三、（15分）钢制平面直角曲拐OBC，受力如图。
q＝3πkN/m，OB段为圆截面，L＝10d，[σ]＝160MPa，1、用单元体表示出危险点的应力状态。
吉林大学材料力学考研真题1995至2016最新版及2002至2011真题答案缺2015年2014年真题2014年真题2016年考研真题吉林工大材料力学试题1995年 考试时间：1995.1.15.下午【一】、选择题（共四道小题） 1.（5分）低碳钢拉伸经过冷作硬化以后，以下四种指标中哪种得到提高： （A ）、强度极限；（B ）、比例极限；（C ）、断面收缩率；（D ）、伸长率（延伸率）。
正确答案是_________。
2.（5分）两简支梁的材料，截面形态及梁中点承受的集中载荷均相同，而两梁的跨度2121=l l ，则其最大挠度之比为： （A ）、21max 2max 1=y y ；（B ）、41max 2max 1=y y； （C ）、61max2max1=y y ；（D ）、81max 2max 1=y y 。
正确答案是_________。
题【一】2图3.（5分）图示以角速度ω旋转的圆轴。
需在其表面打上钢印，从疲劳强度考虑打钢印最适合处有四种选择： （A ）、AB 段；（B ）、BC 段；（C ）、CD 段；（D ）、DE 段。
正确答案是_________。
题【一】3图4.（5分）图示单元体处于纯剪切应力状态，关于45=α方向上的线应变，现有四种答案： （A ）、等于零；（B ）、大于零；（C ）、小于零；（D ）、不能确定。
正确答案是_________。
题【一】4图【二】、填空题（共四道小题） 1.（5分）图示铸铁圆轴受扭时，在_________面上发生断裂，其破坏是由_________应力引起的。
在图上画出破坏的截面。
题【二】2图 2.（5分）图（a ）、（b ）、（c ）为三根材料相同的圆截面直杆，受到重量相同，且从同一高度H 自由下落的冲击，若动荷系数可按std HK δ2=计算，则他们的动荷系数由大到小的顺序是__________________，它们的最大 冲击应力由大到小的顺序是__________________ 。
目录目录 (1)复习题 (2)复习题一 (3)复习题二 (5)复习题三 (6)复习题四 (9)复习题五 (10)复习题六 (12)复习题七 (14)复习题八 (16)复习题九 (18)复习题十 (19)复习题十一 (21)复习题十二 (22)复习题I-3 确定图示各图形的形心位置。
I-5 图示矩形h b 32=，在左右两侧切去两个半圆形（2h d =）。
试求切去部分的面积与原面积的百分比和惯性矩y I 、z I 比原来减少了百分之几。
I-7 由两个20a 号槽钢组成的图形，欲使其对两个对称轴的惯性矩相等（z y I I =），试求两槽钢之间的距离b 。
I-8 4个10100100⨯⨯的等边角钢组成（a ）及（b ）两种图形，若mm 12=δ，试求其形心主惯性矩。
复习题一2.1求截面1-1，2-2和3-3上的内力并作轴力图。
2.5图示结构中杆AB为5号槽钢，许用应力[σ]1=160MPa，杆BC为矩形截面杆(b=50mm，h=100mm)许用应力[σ]2=8MPa，承受载荷P=128kN。
试校核结构的强度；若要求两杆的应力都等于其许用应力，则两杆的截面尺寸应取多大？2.8图示结构中AB为木杆，横截面面积为24110mmA=，[σ]1=7MPa，杆BC为钢杆，横截面面积22600mmA=，[σ]2=160MPa，试求许可吊重。
2.12图示阶梯杆，已知，弹性模量E=200GPa ，试求杆的总变形。
2.16图示结构中两杆完全相同，2100mm A =，长m l 2=，E=200GPa ，试求两杆中的应力和C 点的位移。
2.19图示钢筋混凝土立柱，已知钢筋和混凝土的横截面面积和弹性模量为1A 、E 1和2A 、E 2。
试求在压力P 的作用下，钢筋和混凝土的应力。
2.20刚杆AB 左端铰支，杆CD 和EF 成都相等，横截面面积相同，材料一样，[σ]=100MPa ，P=50kN 。
试求两杆的内力及所需的横截面面积。
