太阳能热水系统的设计与安装引言太阳能热水系统是一种利用太阳能将热能转换为热水的环保能源系统。
它可以有效减少传统能源的消耗，降低家庭能源开支，对环境友好。
本文将介绍太阳能热水系统的设计与安装过程，包括系统的组成部分、设计原理和安装方法。
太阳能热水系统的组成部分太阳能热水系统主要由以下几个组成部分构成：1. 太阳能集热器太阳能集热器是太阳能热水系统的核心组件，负责将太阳能转换为热能。
常见的太阳能集热器有平板式和真空管式两种。
平板式太阳能集热器由多个玻璃板和铜管组成，太阳能热水系统通过集热板的吸热管将太阳能转化为热能。
真空管式太阳能集热器由玻璃管和吸热管组成，内部采用真空技术，可以更高效地转换太阳能。
2. 热水储存罐热水储存罐用于储存太阳能转换而来的热水。
根据家庭需求和太阳能集热器的容量，热水储存罐的容量可以有所不同。
常见的热水储存罐有垂直式和水平式两种，可以根据实际情况选择合适的类型。
3. 管路系统管路系统负责连接太阳能集热器、热水储存罐和家庭用水设施。
管道材料通常选用耐高温和耐腐蚀的材料，如不锈钢或铜管。
管路系统的设计需要考虑水流速度、压力损失等因素，以保证热水的正常供应。
4. 控制系统控制系统包括温度控制器、泵和阀门等。
温度控制器用于控制太阳能集热器和热水储存罐之间的热水循环，保证系统的正常运行。
泵负责将热水从太阳能集热器传输到热水储存罐，阀门用于控制流量和防止逆流。
太阳能热水系统的设计原理太阳能热水系统的设计原理主要由太阳能的收集和热水的储存组成。
下面将详细介绍太阳能热水系统的设计原理。
1.太阳能的收集太阳能集热器通过集热板或真空管将太阳能转化为热能。
太阳能集热器表面的玻璃板或玻璃管可以吸收太阳辐射的能量，将其转化为热能。
吸热管内的介质（如水或液体）会被加热，形成热水。
2.热水的储存热水储存罐用于储存太阳能转换而来的热水。
当太阳能集热器产生热水时，泵将其输送到热水储存罐中进行储存。
热水储存罐的保温层可以减少热量损失，保持热水的温度。
实验报告实验题目：太阳能热水系统的热性能测试_xxx_级新能源科学与工程x班学号： xxxxxxxxxxx姓名： xxxxx指导老师： xxxxx实验地点： xxxxxx前言太阳能热水系统是利用太阳能集热器，收集太阳辐射能把水加热的一种装置，是目前太阳热能应用发展中最具经济价值、技术最成熟且已商业化的一项应用产品。
本文使用的是平板型强迫循环热水系统。
测量了不同倾角下的光辐照度，并对不同倾角、不同流速下集热器的有用功率、集热器的效率和时间常数进行了研究。

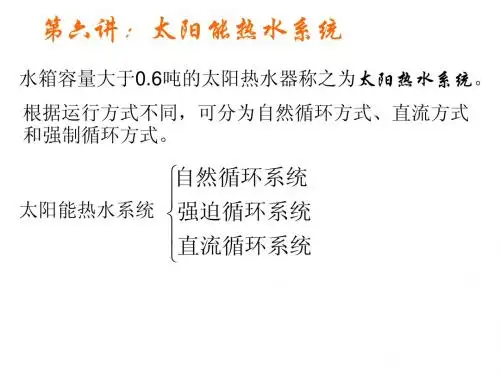

摘要本实验通过对自然循环热水系统、强迫循环热水系统、直流式热水系统三种太阳能热水系统的管路进行连接，认识相关管路元件，掌握管路系统的选择和设计，了解太阳能热水系统的分类和太阳能平板集热器的工作原理。
通过温度传感器、压力传感器和伏照计等相关测量仪器的使用和记录数据，并计算得太阳能热水系统的热性能，同一倾角下，流速越高，集热器效率越高。
关键字：太阳能热水系统热水系统管路连接热性能一、实验目的1、掌握太阳能集热器的工作原理和管路系统的选择与设计；2、掌握什么是自然循环热水系统、强迫循环热水系统、直流式热水系统；3、知道怎么连接上述的三种管路系统；4、掌握测量太阳能热水系统的性能的方法。
二、实验设备太阳能热水系统（包括平板集热器、水箱、水泵、流量计、温度传感器、压力传感器、电磁阀、止回阀、阀门、连接管线、管材管件等）、总辐射表、计算机三、实验原理平板太阳能集热器的基本工作原理十分简单。
概括地说，阳光透过透明盖板照射到表面涂有吸收层的吸热体上，其中大部分太阳辐射能为吸收体所吸收，转变为热能，并传向流体通道中的工质。
这样，从集热器底部入口的冷工质，在流体通道中被太阳能所加热，温度逐渐升高，加热后的热工质，带着有用的热能从集热器的上端出口，蓄入贮水箱中待用，即为有用能量收益。
与此同时，由于吸热体温度升高，通过透明盖板和外壳向环境散失热量，构成平板太阳集热器的各种热损失。
