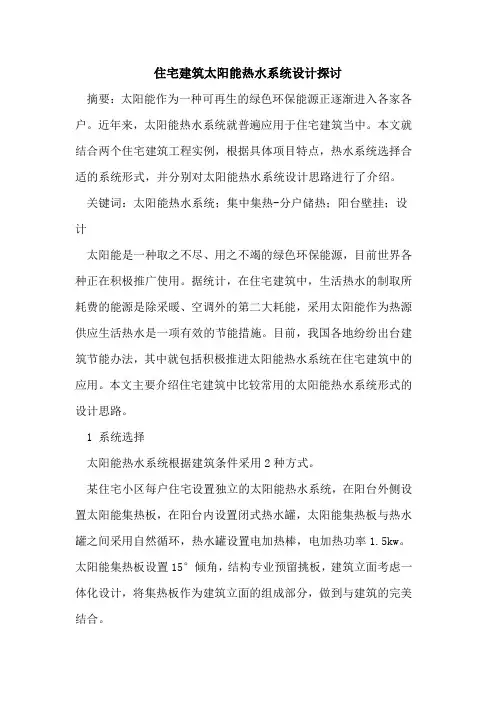

住宅建筑太阳能热水系统设计探讨
摘要：太阳能作为一种可再生的绿色环保能源正逐渐进入各家各户。近年来，太阳能热水系统就普遍应用于住宅建筑当中。本文就结合两个住宅建筑工程实例，根据具体项目特点，热水系统选择合适的系统形式，并分别对太阳能热水系统设计思路进行了介绍。
关键词：太阳能热水系统；集中集热-分户储热；阳台壁挂；设计
太阳能是一种取之不尽、用之不竭的绿色环保能源，目前世界各种正在积极推广使用。据统计，在住宅建筑中，生活热水的制取所耗费的能源是除采暖、空调外的第二大耗能，采用太阳能作为热源供应生活热水是一项有效的节能措施。目前，我国各地纷纷出台建筑节能办法，其中就包括积极推进太阳能热水系统在住宅建筑中的应用。本文主要介绍住宅建筑中比较常用的太阳能热水系统形式的设计思路。
1 系统选择
太阳能热水系统根据建筑条件采用2种方式。
某住宅小区每户住宅设置独立的太阳能热水系统，在阳台外侧设置太阳能集热板，在阳台内设置闭式热水罐，太阳能集热板与热水罐之间采用自然循环，热水罐设置电加热棒，电加热功率1.5kw。太阳能集热板设置15°倾角，结构专业预留挑板，建筑立面考虑一体化设计，将集热板作为建筑立面的组成部分，做到与建筑的完美结合。 该项目由于立面造型要求，不适合在阳台设置太阳能集热板，与业主协商确定采用集中集热-分户储热太阳能热水系统；在建筑物屋面集中安装太阳能集热器，采用金属-玻璃真空管集热器，在每户卫生间内安装储热水箱，集热系统通过循环管路将热量输送到每个用户，通过储热水箱中的换热装置将每户储热水箱中的自来水加热供用户使用；储热水箱中内置电辅助加热装置，当太阳能光照不足达不到供水温度时采用电辅助加热装置加热储热水箱中的自来水保证用户使用，电加热功率1.5kw。由于楼层较高，且每户面积较小，屋面放置的太阳能集热板无法满足全部用户热水需求，下部楼层住户拟采用分体式空气源热泵热水系统，在卫生间设置集热水箱，在室外设备平台设置空气源热泵机组。具体设置楼层经计算确定。
第３８卷第２０期 ２ ０ １ ２年７月 山 西 建 筑 ＳＨＡＮＸＩ ＡＲＣＨｎ ＣＴＵＲＥ Ｖｏ１．３８ Ｎｏ．２０ Ｊｕ１．２０１２ ・ｌ９７・
文章编号：１００９－６８２５（２０１２）２０—０１９７—０２

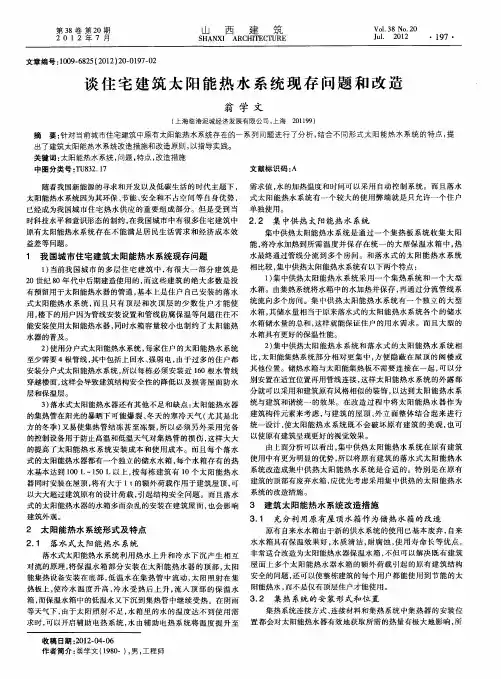

谈住宅建筑太阳能热水系统现存问题和改造
翁学文
（上海临港泥城经济发展有限公司，上海２０１ １９９）
摘要：针对当前城市住宅建筑中原有太阳能热水系统存在的一系列问题进行了分析，结合不同形式太阳能热水系统的特点，提
出了建筑太阳能热水系统改造措施和改造原则，以指导实践。
关键词：太阳能热水系统，问题，特点，改造措施
中图分类号：ＴＵ８３２．１７ 文献标识码：Ａ
随着我国新能源的寻求和开发以及低碳生活的时代主题下， 太阳能热水系统因为其环保、节能、安全和不占空间等自身优势，
已经成为我国城市住宅热水供应的重要组成部分。但是受到当
时科技水平和意识形态的制约，在我国城市中有很多住宅建筑中
原有太阳能热水系统存在不能满足居民生活需求和经济成本效
益差等问题。
１ 我国城市住宅建筑太阳能热水系统现存问题
１）当前我国城市的多层住宅建筑中，有很大一部分建筑是
２０世纪８０年代中后期建造使用的，而这些建筑的绝大多数是没
有预留用于太阳能热水器的管道，基本上是住户自己安装的落水 式太阳能热水系统，而且只有顶层和次顶层的少数住户才能使
用，楼下的用户因为管线安装设置和管线防腐保温等问题往往不
能安装使用太阳能热水器，同时水箱容量较小也制约了太阳能热
水器的普及。 ２）使用分户式太阳能热水系统，每家住户的太阳能热水系统
至少需要４根管线，其中包括上回水、强弱电，由于过多的住户都
安装分户式太阳能热水系统，所以每栋必须安装近１６０根水管线 穿越楼面，这样会导致建筑结构安全性的降低以及损害屋面防水
层和保温层。
３）落水式太阳能热水器还有其他不足和缺点：太阳能热水器
的集热管在阳光的暴晒下可能爆裂、冬天的寒冷天气（尤其是北 方的冬季）又易使集热管结冻甚至冻裂，所以必须另外采用完备
百度文库 - 让每个人平等地提升自我！

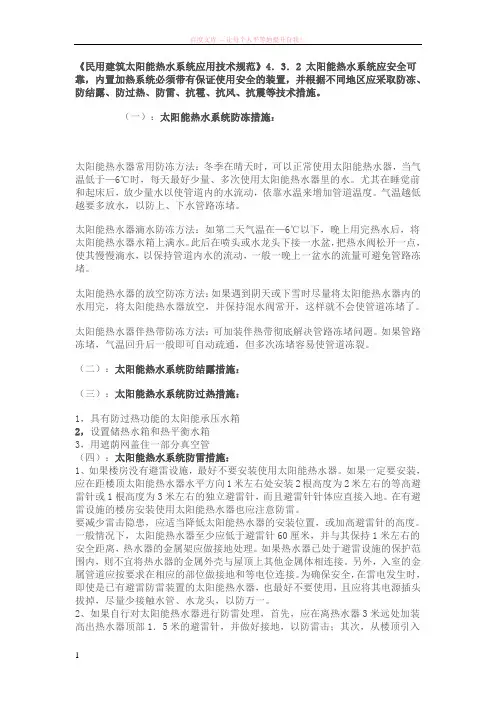

1 《民用建筑太阳能热水系统应用技术规范》4．3．2 太阳能热水系统应安全可靠，内置加热系统必须带有保证使用安全的装置，并根据不同地区应采取防冻、防结露、防过热、防雷、抗雹、抗风、抗震等技术措施。
（一）：太阳能热水系统防冻措施：
太阳能热水器常用防冻方法：冬季在晴天时，可以正常使用太阳能热水器，当气温低于—6℃时，每天最好少量、多次使用太阳能热水器里的水。尤其在睡觉前和起床后，放少量水以使管道内的水流动，依靠水温来增加管道温度。气温越低越要多放水，以防上、下水管路冻堵。
太阳能热水器滴水防冻方法：如第二天气温在—6℃以下，晚上用完热水后，将太阳能热水器水箱上满水。此后在喷头或水龙头下接一水盆，把热水阀松开一点，使其慢慢滴水，以保持管道内水的流动，一般一晚上一盆水的流量可避免管路冻堵。
太阳能热水器的放空防冻方法：如果遇到阴天或下雪时尽量将太阳能热水器内的水用完，将太阳能热水器放空，并保持混水阀常开，这样就不会使管道冻堵了。
太阳能热水器伴热带防冻方法：可加装伴热带彻底解决管路冻堵问题。如果管路冻堵，气温回升后一般即可自动疏通，但多次冻堵容易使管道冻裂。
（二）：太阳能热水系统防结露措施：
（三）：太阳能热水系统防过热措施：
1，具有防过热功能的太阳能承压水箱
2，设置储热水箱和热平衡水箱
3，用遮荫网盖住一部分真空管
（四）：太阳能热水系统防雷措施：
1、如果楼房没有避雷设施，最好不要安装使用太阳能热水器。如果一定要安装，应在距楼顶太阳能热水器水平方向1米左右处安装2根高度为2米左右的等高避雷针或1根高度为3米左右的独立避雷针，而且避雷针针体应直接入地。在有避雷设施的楼房安装使用太阳能热水器也应注意防雷。
要减少雷击隐患，应适当降低太阳能热水器的安装位置，或加高避雷针的高度。一般情况下，太阳能热水器至少应低于避雷针60厘米，并与其保持1米左右的安全距离，热水器的金属架应做接地处理。如果热水器已处于避雷设施的保护范围内，则不宜将热水器的金属外壳与屋顶上其他金属体相连接。另外，入室的金属管道应按要求在相应的部位做接地和等电位连接。为确保安全，在雷电发生时，即使是已有避雷防雷装置的太阳能热水器，也最好不要使用，且应将其电源插头拔掉，尽量少接触水管、水龙头，以防万一。
龙源期刊网

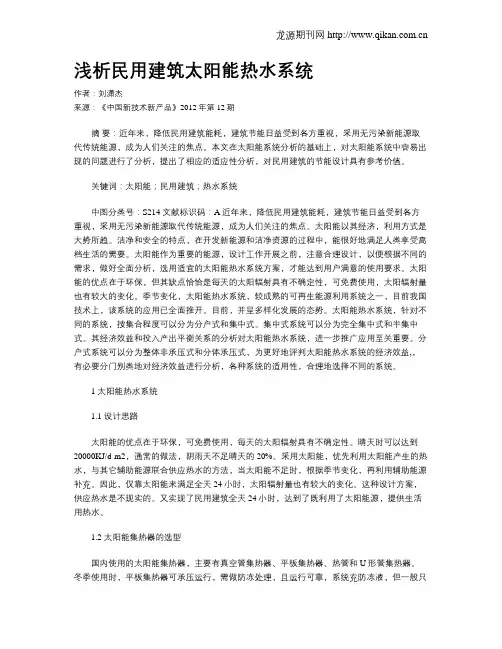

浅析民用建筑太阳能热水系统
作者：刘潇杰
来源：《中国新技术新产品》2012年第12期
摘 要：近年来，降低民用建筑能耗，建筑节能日益受到各方重视，采用无污染新能源取代传统能源，成为人们关注的焦点。本文在太阳能系统分析的基础上，对太阳能系统中容易出现的问题进行了分析，提出了相应的适应性分析，对民用建筑的节能设计具有参考价值。
关键词：太阳能；民用建筑；热水系统
中图分类号：S214 文献标识码：A近年来，降低民用建筑能耗，建筑节能日益受到各方重视，采用无污染新能源取代传统能源，成为人们关注的焦点。太阳能以其经济，利用方式是大势所趋。洁净和安全的特点，在开发新能源和洁净资源的过程中，能很好地满足人类享受高档生活的需要。太阳能作为重要的能源，设计工作开展之前，注意合理设计，以便根据不同的需求，做好全面分析，选用适宜的太阳能热水系统方案，才能达到用户满意的使用要求。太阳能的优点在于环保，但其缺点恰恰是每天的太阳辐射具有不确定性，可免费使用，太阳辐射量也有较大的变化。季节变化，太阳能热水系统，较成熟的可再生能源利用系统之一，目前我国技术上，该系统的应用已全面推开。目前，并呈多样化发展的态势。太阳能热水系统，针对不同的系统，按集合程度可以分为分户式和集中式。集中式系统可以分为完全集中式和半集中式。其经济效益和投入产出平衡关系的分析对太阳能热水系统，进一步推广应用至关重要。分户式系统可以分为整体非承压式和分体承压式，为更好地评判太阳能热水系统的经济效益,，有必要分门别类地对经济效益进行分析，各种系统的适用性，合理地选择不同的系统。
1 太阳能热水系统
1.1 设计思路
太阳能的优点在于环保，可免费使用，每天的太阳辐射具有不确定性。晴天时可以达到20000KJ/d·m2，通常的做法，阴雨天不足晴天的20%。采用太阳能，优先利用太阳能产生的热水，与其它辅助能源联合供应热水的方法，当太阳能不足时，根据季节变化，再利用辅助能源补充。因此，仅靠太阳能来满足全天24小时，太阳辐射量也有较大的变化。这种设计方案，供应热水是不现实的。又实现了民用建筑全天24小时，达到了既利用了太阳能源，提供生活用热水。
