(DDS)直接数字频率合成技术

DDS信号发生器设计DDS（直接数字频率合成）信号发生器是一种数字技术制造高质量频率合成信号的装备。

本文将介绍DDS信号发生器的设计原理、关键技术和性能评估。

一、设计原理：DDS信号发生器的设计原理基于数字频率合成技术，其核心是数字信号处理器（DSP）和数字锁相环（PLL）。

DDS信号发生器通过频率控制字（FTW）和相位控制字（PTW）控制DDS芯片的输出频率、波形和相位。

在DDS芯片中，数字频率合成器通过数模转换器将较高的待合成信号转换为模拟信号，进而通过滤波器、放大器等模拟电路产生高质量的输出信号。

二、关键技术：1.高精度的频率合成：DDS信号发生器需要具备高精度的频率合成能力。

此需求需要DDS芯片具备较高的分辨率和较低的相位噪声。

分辨率是DDS芯片产生频率变化最小步进的能力，通常用位数来表示。

较高的分辨率可以确保DDS信号发生器输出的频率表现更加连续平滑。

相位噪声则与DDS芯片的时钟抖动、量化噪声等因素有关，较低的相位噪声能够保证信号在频谱中的纯净度。

2.高动态范围的输出：DDS信号发生器通常需要提供广泛的频率范围和大范围内的输出功率调节。

此需求需要DDS芯片具备高动态范围的输出能力。

动态范围包括频率动态范围和幅度动态范围。

频率动态范围是指DDS信号发生器能够合成的频率范围，幅度动态范围则指DDS信号发生器能够调节的输出功率范围。

通过优化DDS芯片的设计，可以提高输出的动态范围。

3.高速的输出信号更新：DDS信号发生器需要具备快速更新输出信号的能力。

通常，DDS芯片具备更高的时钟频率和更大的内存储存能力可以实现更高的输出信号更新速率。

高速更新输出信号可以保证DDS信号发生器能够满足实时调节信号的需求。

三、性能评估：DDS信号发生器的性能评估包括频率稳定度、相位噪声、调制信号质量等几个方面。

频率稳定度是指DDS信号发生器输出频率的稳定性，通常通过测量短期和长期的频率漂移来评估。

相位噪声则是度量DDS信号发生器输出信号相位纯净度的参数，使用杂散频谱测量方法和相位噪声密度谱评估。

直接数字频率合成的优缺点直接数字频率合成（Direct Digital Frequency Synthesis，DDFS）是一种通过数字信号处理技术生成高频信号的方法。

DDFS 可以用于各种应用，包括实验室测试、通讯和雷达系统等。

本文将讨论 DDFS 的优缺点。

优点稳定性DDFS 系统中只能从数字源获得频率，所以频率精度非常高。

DDFS 的准确性可以通过采用高质量的晶体振荡器和时钟同步技术来进一步提高。

此外，由于数字元件的稳定性，DDFS 的频率是非常稳定的。

灵活性DDFS 提供了比传统频率合成器更高的灵活性。

传统频率合成器需要使用不同的电路元件来生成不同的频率。

而 DDFS 只需要更改一个寄存器的值就可以改变输出的频率。

这使得 DDFS 可以快速地切换到所需的频率。

精度DDFS 提供比传统频率合成器更高的频率精度。

通过使用高质量的时钟和数字信号处理技术，DDFS 可以实现更准确的频率合成。

这对于许多应用非常重要，特别是在需要极高精度的测量中。

缺点失真DDFS 的一个主要问题是可能造成频率和幅度失真。

失真主要由于 DDS 中非线性项的存在，所以如果 DDS 的输入信号过大或一些不必要的转换发生，则可能会引起失真。

算法复杂性DDFS 的另一个缺点是算法的复杂性。

DDS需要执行许多乘法，幅度控制和相位控制等方面的处理。

算法处理需要大量的计算资源和存储器，并且在高频率合成模式下需要很高的速度。

噪声DDFS 可能会产生高质量的频率，但其输出信号中可能会存在一些噪声。

这是因为数字钳位器是离散的，在连续函数之间插入折线。

这种折线可能会导致噪声。

结论总体而言，DDFS 是非常有用的高精度频率合成技术。

它提供比传统模拟技术更高的稳定性、精度和灵活性。

然而，如此高度的精细度和稳定性需要更多的计算资源和存储器，并且需要处理单元更加复杂。

此外，当噪声存在时，可能需要额外的滤波和缓冲来获得可接受的输出信号质量。

传统的频率合成器与 DDFS 之间相互竞争，这取决于应用程序和准确度要求。

dds 总线原理
DDS（直接数字频率合成器）是一种基于数字信号处理技术的频
率合成器，它可以通过数字控制实现精确的频率和相位调制。

DDS
总线原理指的是DDS芯片与其他器件之间的通信总线原理。

首先，DDS芯片通常会使用SPI（串行外设接口）或者并行接口
来与微处理器或其他外围设备进行通信。

SPI是一种串行总线协议，通过四根线（时钟线、数据线、主从选择线和地线）来实现通信。

而并行接口则是通过多根数据线同时传输数据。

在DDS芯片与其他器件之间的通信中，总线原理起着关键作用。

总线原理包括数据传输的时序、数据格式、通信协议等方面。

通常
情况下，DDS芯片会通过总线接收来自外部设备的频率、相位或其
他控制信息，然后根据这些信息生成相应的数字信号输出。

同时，DDS芯片也会通过总线将自身的状态、输出频率等信息反馈给外部
设备。

另外，DDS总线原理还涉及到通信的稳定性、抗干扰能力、通
信速率等方面。

在设计中，需要考虑总线的带宽、传输速率、数据
格式的协商、时序的稳定性等问题，以确保DDS芯片与外部设备之
间的可靠通信。

总的来说，DDS总线原理是指DDS芯片与其他器件之间的通信原理，涉及到通信协议、数据传输的时序、稳定性等多个方面。

通过合理设计和实现总线原理，可以实现DDS芯片与外部设备之间的稳定、可靠的通信，从而更好地实现频率合成功能。

基于FPGA的两种DDS实现直接数字频率合成（Direct Digital Synthesis，DDS）是一种基于数字信号处理的频率合成方法，通过将一个连续的幅度和相位可调的数字信号与一个时钟信号相乘，可以产生高精度的频率信号。

在FPGA（Field Programmable Gate Array）中，DDS可以通过数字逻辑实现。

本文将介绍两种基于FPGA的DDS实现方法。

LUT是FPGA中常用的存储组件，可以用于存储预先生成的数字信号样本。

基于LUT的DDS实现方法是将一个固定的正弦波样本表存储在LUT 中，然后通过改变LUT的读指针位置来产生不同频率的正弦波信号。

具体实现步骤如下：1)根据需要生成的信号频率，计算出每一个时钟周期对应的读指针步进量，即相位步进量。

2)初始化读指针位置为0，以时钟信号为基准，每一个时钟周期将读指针位置加上相位步进量。

3)将读指针位置作为索引，从LUT中读取相应的正弦波样本值。

4)将读取到的正弦波样本值输出为DDS的输出信号。

基于LUT的DDS实现有以下优点：-简单易于实现，适合低频率应用。

-输出信号的频率可精确控制，具有较高的频率精度。

-可以通过修改LUT中的正弦波表，实现不同幅度和相位的输出信号。

另一种常见的DDS实现方法是基于相位累加器。

相位累加器是一个用于存储和计算相位信息的寄存器，通过不断累加相位步进量来产生不同频率的输出信号。

具体实现步骤如下：1)根据需要生成的信号频率，计算出每一个时钟周期对应的相位步进量。

2)初始化相位累加器为0，在每一个时钟周期将相位步进量加到累加器中。

3)将相位累加器的高位作为正弦波LUT的读指针，将读取到的正弦波样本值输出为DDS的输出信号。

基于相位累加器的DDS实现有以下优点：-输出信号的频率可精确控制，具有较高的频率精度。

-可以通过修改相位步进量，实现不同频率的输出信号。

-相位累加器可以很容易地实现相位调制和频率调制等功能，具有较高的灵活性。

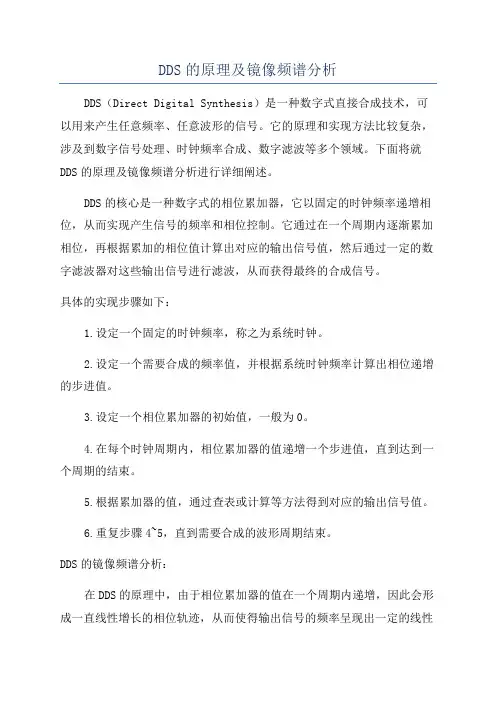

DDS的原理及镜像频谱分析DDS（Direct Digital Synthesis）是一种数字式直接合成技术，可以用来产生任意频率、任意波形的信号。

它的原理和实现方法比较复杂，涉及到数字信号处理、时钟频率合成、数字滤波等多个领域。

下面将就DDS的原理及镜像频谱分析进行详细阐述。

DDS的核心是一种数字式的相位累加器，它以固定的时钟频率递增相位，从而实现产生信号的频率和相位控制。

它通过在一个周期内逐渐累加相位，再根据累加的相位值计算出对应的输出信号值，然后通过一定的数字滤波器对这些输出信号进行滤波，从而获得最终的合成信号。

具体的实现步骤如下：1.设定一个固定的时钟频率，称之为系统时钟。

2.设定一个需要合成的频率值，并根据系统时钟频率计算出相位递增的步进值。

3.设定一个相位累加器的初始值，一般为0。

4.在每个时钟周期内，相位累加器的值递增一个步进值，直到达到一个周期的结束。

5.根据累加器的值，通过查表或计算等方法得到对应的输出信号值。

6.重复步骤4~5，直到需要合成的波形周期结束。

DDS的镜像频谱分析：在DDS的原理中，由于相位累加器的值在一个周期内递增，因此会形成一直线性增长的相位轨迹，从而使得输出信号的频率呈现出一定的线性变化。

但是，由于相位累加器的值是有限的，当累加器的值超过一个周期的范围时，它会重新从0开始进行累加。

这种相位重置会导致频率的非线性变化，进而引入了一些频谱干扰。

为了解决这个问题，在DDS的设计中引入了镜像频率抑制的方法。

通过在相位累加器中设置额外的位数（称之为干扰位），并使用一个加法器将累加器的高位和低位进行相加，得到一个新的相位累加值。

这样，当相位累加器的值超过一个周期时，由于高位的干扰位的引入，累加值不再从0开始，而是从一个非零的值开始累加。

这种镜像方法可以抑制频谱的重复干扰，使合成信号的频率更加准确和稳定。

镜像频谱分析可以通过频谱分析仪或数字示波器等工具进行查看。

通常情况下，合成信号的频谱会呈现出一个主频成分，以及其它几个镜像频率成分。

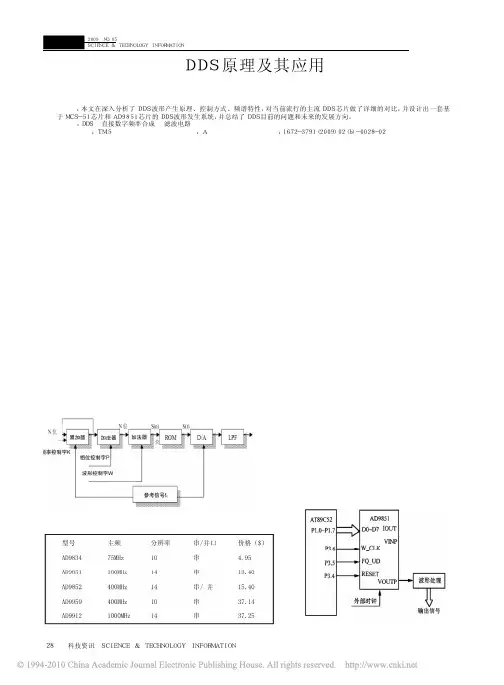

频率源是通信、电子测量仪表、雷达等电子系统实现高性能指标的关键部分，并在广电系统中也有极为广泛的应用。

直接数字式频率合成技术（ＤＤＳ）具有频率转换时间极短、频率分辨率极高、输出相位连续、相位噪声低、可编程、全数字化、易于集成等突出优点，成为现代电子系统及设备中频率源的首选，对其进行研究具有重大的理论和实践意义。

以下将对ＤＤＳ波形产生原理、控制方式、频谱特性进行分析，并设计出一套基于ＭＣＳ－５１芯片和ＡＤ９８５１芯片的ＤＤＳ波形发生系统。

达到参数如下：（１）出频率范围：３０ＭＨｚ～１８０ＭＨｚ；（２）率准确度：优于土５０Ｈｚ；（３）频率转换时间：≤２ｕｓ；（４）步进精度：１ｋＨｚ。

１　ＤＤＳ原理分析ＤＤＳ在结构上主要可划分为数控振荡器和数字／模拟转换两个模块，模块ＮＣＯ又由相位累加器和正弦查询表ＲＯＭ构成。

ＮＣＯ实现由数字频率字输入生成相应频率的数字波形，模块ＤＡＣ实现将ＮＣＯ产生的数字幅度值高速且线性地转为模拟幅度值。

基本框图如图１。

２　硬件设计及结果２．１硬件选型市场上有ＡＤ、ＭＡＸＩＭ等大型软件公司生产ＤＤＳ芯片。

本次设计采用ＡＤ公司的芯片。

从性价比考虑，ＤＤＳ芯片选用ＡＤ９８５１芯片，控制芯片选用ＡＴ８９Ｃ５２芯片，ＰＬＬ芯片选用ＭＣ１４５１５２芯片。

若需调节波形的幅度，可选择ＡＤ公司的ＡＤ８３２０可编程运放作为后级。

其型号及价格如下表格１。

２．２ＡＤ９８５１简介ＡＤ９８５１是ＡＤ公司ＤＤＳ芯片中性价比较高的一款，具有如下特性：（１）允许最高输入时钟１８０ＭＨｚ，同时可选择是否启用内含的６倍频乘法器；（２）带有高性能的十位Ｄ／Ａ转换器；（３）具有简化的控制接口，允许串／并行异步输入控制字；（４）允许工作电源范围：＋２．７伏～＋５．２５伏；（５）可以工作在掉电方式（低功耗）：４ＭＷ＋２．７伏；（６）其自由寄生动态范围（ＳＦＤＲ）＞４３ｄＢ＠７０ＭＨｚ输出；（７）采用极小的２８脚贴片式封装。

２．３硬件连接由主控芯片ＡＴ８９Ｃ５２的Ｐ１口向ＡＤ９８５１输入控制字，并由Ｐ３．４、Ｐ３．５、Ｐ３．６三口分别接ＡＤ９８５１的Ｗ＿ＣＬＫ、ＦＱ＿ＵＤ、ＲＥＳＥＴ三个端口，若采用串行模式，则只须选择Ｐ１中一个接口与ＡＤ９８５１相连（如图２）。

直接数字频率合成的优缺点什么是直接数字频率合成？直接数字频率合成（Direct Digital Frequency Synthesis，DDFS）是一种基于数字信号处理技术的频率合成方法。

它通过数字信号产生器（Digital Signal Generator，DSG）的输出，实现对任何频率和任何波形的生成。

DDFS的原理是将相位累计器作为计数器，将其输出作为一个带宽窄的方波信号，再通过低通滤波器将其转换为连续的正弦波信号，以实现目标波形的合成。

直接数字频率合成的优点精度高DDFS是一种准确的频率合成方法。

因为它是以数字信号的方式输出波形，消除了模拟电路中产生的误差和漂移。

另外，DDFS在频率和相位的控制上，具有高精度的输出能力，提高了合成波形的质量和准确性。

范围广DDFS的输出范围非常广，它可以产生任何频率的波形信号。

而且不同于模拟频率合成器，DDFS的频率可由外部控制，输出频率可以实现广范围内的变化调节。

这种灵活性帮助工程师在频率范围需要变化的应用中，更轻松地调节输出信号。

稳定性好DDFS是一种基于数字信号的频率合成方法，它的信号源压缩了使用模拟电路时容易出现的波动、漂移等不稳定性，所以它具有较高的稳定性。

在多种温度和电压变化的应用中，DDFS可以提供相同的性能，这意味着在设计过程中不需要太多的环境测试与调试。

直接数字频率合成的缺点抗干扰能力差DDFS在抗干扰方面相对较差。

接收到使相位累计器发生错误计数的干扰信号，会导致输出波形的失真或异常。

这可能限制DDS的应用范围，特别是在高强度干扰环境下的应用中，DDFS可能会出现输出失真现象。

噪声高DDFS在合成信号时，会引入噪声，特别是在比较低的频率下噪声会非常明显。

噪声来自于相位计数器的数字量化以及DDS输出的工作频率和时钟相互种衍生的问题，对某些高精度应用造成质量上的影响。

售价较高相比于模拟信号发生器和频率合成器而言，DDFS的售价更高。

其内含的高精度时钟与数字量化模块、COSS/FOSS转换器以及快速控制电路等，使其在调制精度、计算速度、同时售价等方面相对更高。

dds芯片工作原理DDS芯片，即直接数字频率合成芯片（Direct Digital Synthesis），是一种集成电路芯片，主要用于在数字域中生成高稳定度和高精度的周期性信号。

它是一种先进的频率合成技术，通过将数字控制的相位和频率信息转换为模拟输出信号，实现对频率的精确控制。

DDS芯片的工作原理可以简单概括为以下几个步骤：1. 数字控制器（Digital Controller）：DDS芯片的核心是数字控制器，它接收来自外部的控制信号，包括所需输出信号的频率、相位和振幅等信息。

数字控制器将这些控制信号转换为数字形式，以便后续处理。

2. 相位累加器（Phase Accumulator）：相位累加器是DDS芯片中的重要部分，它接收数字控制器输出的相位信息，并将相位信息累加起来。

相位累加器的输出结果是一个不断增加的相位值，它代表了输出信号的相位随时间的变化情况。

3. 参考时钟发生器（Reference Clock Generator）：DDS芯片需要一个稳定的参考时钟信号作为基准，以确保输出信号的精度和稳定性。

参考时钟发生器产生一个固定频率的时钟信号，用于驱动相位累加器的工作。

4. 数字频率控制字（Digital Frequency Control Word）：数字频率控制字是DDS芯片中用来控制输出信号频率的关键参数。

它由数字控制器根据所需输出频率计算得出，并作为输入传递给相位累加器。

数字频率控制字的大小决定了相位累加器每个时钟周期累加的相位量，进而影响了输出信号的频率。

5. 查找表（Look-up Table）：查找表是DDS芯片中的一个重要组成部分，它存储了一个正弦波周期内的采样点值。

相位累加器的输出值作为查找表的地址，查找表根据地址读取相应的采样点值，并将其作为输出信号的振幅。

6. 数字模拟转换器（Digital-to-Analog Converter，简称DAC）：DDS芯片最后需要将数字形式的输出信号转换为模拟形式，以便输出给外部设备。

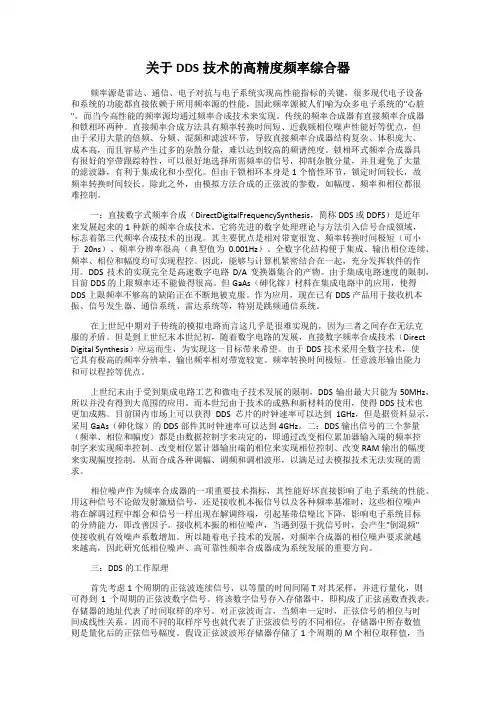

关于DDS技术的高精度频率综合器频率源是雷达、通信、电子对抗与电子系统实现高性能指标的关键，很多现代电子设备和系统的功能都直接依赖于所用频率源的性能，因此频率源被人们喻为众多电子系统的"心脏"。

而当今高性能的频率源均通过频率合成技术来实现。

传统的频率合成器有直接频率合成器和锁相环两种。

直接频率合成方法具有频率转换时间短、近载频相位噪声性能好等优点，但由于采用大量的倍频、分频、混频和滤波环节，导致直接频率合成器结构复杂、体积庞大、成本高，而且容易产生过多的杂散分量，难以达到较高的频谱纯度。

锁相环式频率合成器具有很好的窄带跟踪特性，可以很好地选择所需频率的信号，抑制杂散分量，并且避免了大量的滤波器，有利于集成化和小型化。

但由于锁相环本身是1个惰性环节，锁定时间较长，故频率转换时间较长。

除此之外，由模拟方法合成的正弦波的参数，如幅度、频率和相位都很难控制。

一：直接数字式频率合成（DirectDigitalFrequencySynthesis，简称DDS或DDFS）是近年来发展起来的1种新的频率合成技术。

它将先进的数字处理理论与方法引入信号合成领域，标志着第三代频率合成技术的出现。

其主要优点是相对带宽很宽、频率转换时间极短（可小于20ns）、频率分辨率很高（典型值为0.001Hz）、全数字化结构便于集成、输出相位连续、频率、相位和幅度均可实现程控。

因此，能够与计算机紧密结合在一起，充分发挥软件的作用。

DDS技术的实现完全是高速数字电路D/A变换器集合的产物。

由于集成电路速度的限制，目前DDS的上限频率还不能做得很高。

但GaAs（砷化镓）材料在集成电路中的应用，使得DDS上限频率不够高的缺陷正在不断地被克服。

作为应用，现在已有DDS产品用于接收机本振、信号发生器、通信系统、雷达系统等，特别是跳频通信系统。

在上世纪中期对于传统的模拟电路而言这几乎是很难实现的，因为三者之间存在无法克服的矛盾。

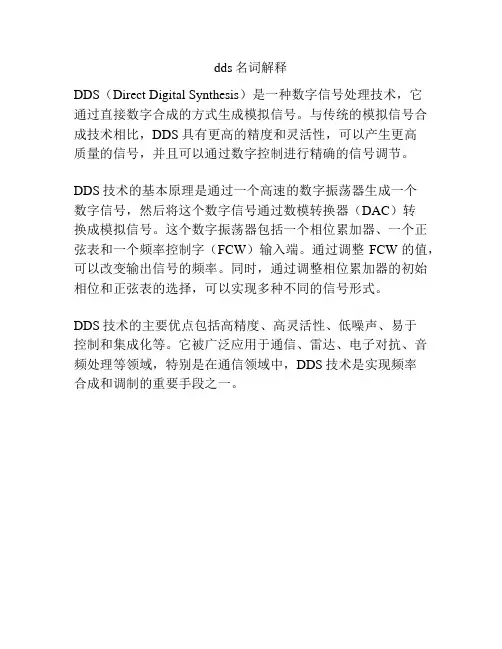

dds名词解释
DDS（Direct Digital Synthesis）是一种数字信号处理技术，它
通过直接数字合成的方式生成模拟信号。

与传统的模拟信号合成技术相比，DDS具有更高的精度和灵活性，可以产生更高
质量的信号，并且可以通过数字控制进行精确的信号调节。

DDS技术的基本原理是通过一个高速的数字振荡器生成一个
数字信号，然后将这个数字信号通过数模转换器（DAC）转
换成模拟信号。

这个数字振荡器包括一个相位累加器、一个正弦表和一个频率控制字（FCW）输入端。

通过调整FCW的值，可以改变输出信号的频率。

同时，通过调整相位累加器的初始相位和正弦表的选择，可以实现多种不同的信号形式。

DDS技术的主要优点包括高精度、高灵活性、低噪声、易于
控制和集成化等。

它被广泛应用于通信、雷达、电子对抗、音频处理等领域，特别是在通信领域中，DDS技术是实现频率
合成和调制的重要手段之一。

DDS原理与应用DDS（Direct Digital Synthesis，直接数字合成）是一种基于数字信号处理技术的频率合成技术。

DDS通过将数字信号通过DDS芯片转换为模拟信号的方波，可以实现在广泛的频率范围内产生高精度的正弦波信号。

DDS技术因其高稳定性、精确性和灵活性在无线通信、测量和仪器设备等领域中得到广泛应用。

DDS的基本原理是利用数字信号产生器（Digital Signal Generator）产生一个相位可编程的方波信号，通过滤波器（Low Pass Filter）对频率和幅度进行调整，最后转换为连续时间的模拟信号。

DDS的核心部件是相位累加器（Phase Accumulator）、相位查找表（Phase Look-Up Table）和数字到模拟转换器（Digital-to-Analog Converter，DAC）。

相位累加器是一个用于存储、计算和控制相位的计数器，每个时钟周期将相位累加器的值加上一个增量（累加相位步进），并将结果作为相位查找表的地址。

相位查找表则存储着一个正弦波周期内相对应的数字化样本值。

DAC负责将查找表中的数字化样本值转换为模拟信号。

DDS的工作过程如下：首先，通过设置一个初始的累加相位步进和一个参考时钟频率，数字信号产生器开始对相位累加器进行累加操作；然后，相位累加器的计数值会被用作相位查找表的地址，根据查找表中的数字化样本值产生一个宽度和波形可以调节的方波信号；最后，经过滤波器处理后的方波信号被DAC转换为模拟信号。

DDS技术具有很多优点和应用。

首先，DDS可以在较大的频率范围内实现高精度的频率合成，频率分辨率可以达到参考时钟频率的1/2^n。

其次，DDS技术具有很高的频率稳定性和相位稳定性，可以快速、准确地完成频率和相位调整。

第三，由于DDS技术是基于数字信号处理技术，因此非常便于与其他数字系统和微处理器进行集成。

最后，DDS技术还具有较低的成本和功耗，并且操作简单，方便使用和维护。

DDS原理及仿真DDS（Direct Digital Synthesis）直接数字合成是一种通过数字信号处理器（DSP）或者微处理器实现频率合成的方法，它可以生成高精度、稳定和可调节的连续频率信号。

DDS技术是一种广泛应用于无线通信、雷达、测量仪器等领域的频率合成技术。

本文将详细介绍DDS的原理及仿真方法。

DDS是通过以下几个基本组成部分来实现频率合成的：1. 相位累加器（Phase Accumulator）：相位累加器是DDS的核心组件之一，它用于产生一个连续变化的相位信号。

相位累加器将一个初始相位值作为输入，并在每个时钟周期内按照设定的相位增量进行累加。

相位累加器的输出用于更新、控制数字控制振荡器（Digital Control Oscillator，DCO）的输出频率。

2. 数字控制振荡器（Digital Control Oscillator）：DCO是DDS的另一个核心组件，它根据相位累加器的输出计算并产生一个数字化的频率信号。

DCO的输出被转换成模拟信号后为DDS系统提供频率源。

3. 相位加法器（Phase Adder）：相位加法器主要用于将相位累加器输出的相位信号和相位修正信号进行相加，从而实现频率的调制或增强。

4. 数字控制字寄存器（Digital Control Word Register）：数字控制字寄存器用于存储并传输DDS的相位增量值。

通过改变相位增量值，可以调节DDS系统的输出频率。

DDS仿真方法：DDS系统的设计和验证通常需要借助仿真工具来进行，以确保系统性能和可靠性。

下面介绍一种常用的DDS仿真方法。

1. 建立模型：首先，根据DDS系统的硬件规格和设计要求，建立一个仿真模型。

这个模型可以使用MATLAB、Simulink等建模软件来搭建，通过连线、添加模块等操作来构建一个完整的DDS系统。

2.添加输入信号：为DDS系统添加一个输入信号，该输入信号包含频率、幅度等参数，代表DDS的控制信号。

dds 芯片DDS芯片，全称为直接数字频率合成器（Direct Digital Synthesizer），是一种能够直接生成高精度数字频率信号的数字电路。

其原理是通过数字信号处理技术，将参考时钟信号分频后，经过相位累加器进行相位计算，再通过查表读取幅度数据，最后通过数字模拟转换器（DAC）将数字信号转换成模拟信号输出。

DDS芯片的主要功能是用来产生各种复杂的波形信号，包括正弦波、方波、三角波等。

由于采用数字技术，在频率调整和生成各种模拟信号方面具有极高的灵活性和精度。

DDS芯片的输出频率范围广，可达数十千兆赫兹，频率分辨率也很高，可达数百、数千万分之一赫兹，因此被广泛应用于通信、雷达、仪器仪表、声音合成等领域。

DDS芯片的工作原理如下：首先，参考时钟信号会经过一个分频器，将其分频得到一个较低的频率信号，称为相量累加频率。

然后，将相量累加频率输入给相位累加器，相位累加器不断累加输入的相量累加频率，以得到相位信息。

最后，将相位信息输入给振荡器的控制输入端，控制振荡器输出信号的相位。

同时，通过振荡器输出的信号经过一个查表器，查表器根据输入的相位信息找到对应的幅度信息，然后通过DAC将数字信号转换为模拟信号输出。

DDS芯片的优点是具有高精度、快速调频、稳定性好等特点。

与传统的频率合成器相比，DDS芯片由于采用数字技术，可以直接生成所需频率的信号，无需通过频率分频器和相位累加器等模拟电路的串联，导致频率合成精度较高，频率稳定性好，而传统的电路调整频率时需要更换电子元器件并重新进行调试。

通过DDS芯片，可以生成各种复杂的波形信号，不仅可以产生常见的正弦波、方波、三角波等基本信号，还可以通过在查表中输入任意的幅度值来产生各种自定义波形。

这使得DDS芯片在声音合成、信号调制、激励信号产生等领域有广泛应用。

同时，由于DDS芯片具有高精度和可调性能，也被用于频率敏感的仪表设备和通信设备中。

综上所述，DDS芯片是一种能够直接生成高精度数字频率信号的数字电路。

dds芯片DDS芯片（Direct Digital Synthesis）是一种数字直接合成技术，用于生成高精度的频率和相位可编程的信号。

它是一种将数字信息转换为模拟信号的技术，可以广泛应用于通信、测量、医疗等领域。

DDS芯片的原理是将参考时钟信号通过数字信号处理器（DSP）生成一系列数字值，然后经过数字到模拟转换器（DAC）转换为模拟信号输出。

DDS芯片的核心是相位积累器和频率累加器，相位积累器用于控制信号的相位，频率累加器用于控制信号的频率。

通过调控相位和频率的累加，DDS芯片可以输出任意频率和相位的信号。

DDS芯片具有以下优点：1. 高精度：DDS芯片通过数字信号处理器实现精确的相位和频率控制，能够生成高精度的信号。

相比传统的模拟合成技术，DDS芯片的频率分辨率更高，可以实现更细小的频率调整。

2. 高稳定性：DDS芯片中的参考时钟信号经过精密的晶体振荡器产生，具有极高的稳定性。

因此，DDS芯片生成的信号在长时间使用过程中频率和相位变化很小，能够满足对稳定性要求较高的应用场景。

3. 灵活性：DDS芯片可以通过编程控制相位和频率，灵活地生成各种信号波形，如正弦波、方波、三角波等。

同时，DDS芯片还可以实现频率和相位的快速切换，方便应对不同的应用需求。

4. 低功耗：DDS芯片采用数字信号处理器实现信号生成，相比传统的模拟合成技术，功耗更低。

这使得DDS芯片在对功耗有严格要求的应用中具有优势，如移动通信、激光雷达等领域。

DDS芯片的应用非常广泛，主要包括以下几个方面：1. 通信：DDS芯片可以用于通信系统中的频率合成、频率调制等方面。

通过DDS芯片可以实现精确的信号生成，提高通信系统的性能。

2. 音频处理：DDS芯片可用于音频合成、音频编码等方面。

利用DDS芯片可以生成各种音频信号，如声乐、乐器等，同时也可以进行数字编码和解码。

3. 仪器测量：DDS芯片可用于仪器测量中的信号源、频率标准等方面。

通过DDS芯片可以生成稳定的信号，用于测试和校准各种仪器。

DDS基本原理及技术指南DDS是直接数字频率合成器（Direct Digital Synthesizer）的简称，是一种使用数字技术合成连续可变频率输出信号的设备。

DDS技术已经广泛应用在各种通信、测量和控制领域中。

基本原理：DDS的基本原理是通过数字技术直接控制相位和频率，从而合成任意频率和形状的输出信号。

这与传统的模拟频率合成器（AFS）不同，模拟频率合成器需要使用模拟电路来合成频率。

DDS的核心组成部分是相位累加器、DAC和时钟。

相位累加器用于积累相位，DAC用于将相位转换为模拟信号。

时钟提供DDS系统的基本时钟频率。

通过调整相位累加器的步进值和DAC的输出解析度，DDS可以实现非常细腻的频率和相位调整。

此外，DDS还可以通过修改时钟频率来调整输出频率的精度和稳定性。

技术指南：1.时钟频率选择：DDS的输出频率是由时钟频率和相位累加器的步进值共同决定的。

选择适当的时钟频率可以提高DDS系统的输出频率范围和分辨率。

一般来说，时钟频率应远高于所需输出频率的最高频率。

2.相位累加器和相位步进值：相位累加器决定了输出信号的相位，相位步进值决定了输出信号的频率。

通过调节相位累加器的步进值可以实现频率的连续可调。

较小的相位步进值可以提高DDS系统的频率分辨率。

3.数字信号处理：DDS系统中的数字信号处理单元可以对输入信号进行调制和滤波等操作，以实现更复杂的信号处理功能。

通过合理选择数字信号处理算法和参数，可以改善DDS系统的性能和输出质量。

4.输出滤波：DDS系统的输出信号通常需要经过滤波处理，以去除数字部分带来的杂散和非线性失真。

选择合适的滤波器类型和参数可以提高输出信号的质量和纯度。

5.时钟稳定性和干扰抑制：DDS系统对时钟的稳定性和干扰非常敏感。

为了提高系统的性能和稳定性，应选择具有较低抖动和干扰的时钟源，并采取适当的抑制技术。

6.电源和地线设计：DDS系统对电源和地线的设计要求较高。

应该采取合理的电源隔离和滤波措施，以减少电源噪声和干扰。

AD9852的原理及应用1. 简介AD9852是一款由Analog Devices公司生产的数字频率合成器（DDS），它可以按照用户定义的频率和相位生成高精度的频率输出。

该芯片集成了多种功能，为广泛的应用提供了便利。

2. 原理AD9852采用直接数字频率合成（Direct Digital Synthesis，DDS）技术，主要由相位累加器、数字到模拟转换器（Digital-to-Analog Converter，DAC）和输出滤波器三部分组成。

2.1 相位累加器相位累加器是AD9852的核心部分，它可以按照用户定义的频率和相位信息生成相应的数字相位。

2.2 数字到模拟转换器（DAC）数字到模拟转换器将相位累加器输出的数字相位转换为模拟信号。

AD9852采用高速12位DAC以实现高精度的模拟输出。

2.3 输出滤波器输出滤波器用于对DAC输出的模拟信号进行滤波和放大，以获得稳定的、低噪声的输出信号。

3. 应用AD9852因其高稳定性和精度，广泛用于科学研究、通信设备和测试仪器等领域。

以下是该芯片的几个常见应用：3.1 信号发生器AD9852可以生成稳定的频率信号，广泛用于无线通信和射频测试仪器的信号发生器模块。

3.2 频率调制AD9852可以直接生成多种频率调制信号，如频率调制（FM）和相位调制（PM），可用于通信系统中的频率调制实验和测试。

3.3 频谱分析AD9852生成的频率可调信号可以用于频谱分析仪的校准和测试。

将AD9852与频谱分析仪相连，在不同频率下进行扫描，以验证频谱分析仪的准确性。

3.4 医疗设备AD9852广泛应用于医疗设备中，如超声波系统和磁共振成像（MRI）设备中。

它可以生成用于医学影像和治疗的高频信号。

3.5 科学实验AD9852可用于科学实验中的频率控制和调试。

例如，在物理、化学和生物学等领域中的一些实验中，需要高精度和稳定的频率信号。

4. 总结AD9852是一款功能强大的数字频率合成器，通过直接数字频率合成技术，可提供高精度的频率输出。

dds信号发生器原理DDS信号发生器原理DDS信号发生器，即直接数字频率合成技术（Direct Digital Synthesis），是一种用于产生高精度、高稳定度的周期性信号的设备。

它广泛应用于电子测试、通信、测量以及科学研究等领域。

本文将从原理的角度介绍DDS信号发生器的工作原理及其优势。

一、原理概述DDS信号发生器的原理基于数字频率合成技术，它通过数字方式产生信号，相比于传统的模拟方式，在频率和相位的精度、调制能力等方面具有更大的优势。

其基本原理如下：1. 频率控制器：DDS信号发生器内部有一个频率控制器，它用于确定输出信号的频率。

频率控制器通常由一个晶振或参考信号源提供参考频率，然后经过频率分频器、多路选择器等模块，最终生成所需的输出频率。

2. 数字信号发生器：DDS信号发生器内部还有一个数字信号发生器，它用于产生数字信号。

数字信号发生器通常由一个相位累加器和一个查表器组成。

相位累加器负责累加相位，查表器根据累加器的值查找对应的幅值，从而实现信号的产生。

3. 数模转换器：DDS信号发生器的输出通常是一个数字信号，为了将其转换为模拟信号，需要通过一个数模转换器。

数模转换器将数字信号转换为模拟信号，然后经过滤波器等模块进行进一步处理，最终得到所需的模拟输出信号。

二、工作原理DDS信号发生器的工作原理可以分为以下几个步骤：1. 设置频率：用户通过界面或命令设置所需的输出频率，这个频率会被输入到频率控制器中。

2. 相位累加：频率控制器接收到用户设置的频率后，将其转换为相位累加的速度。

相位累加器开始从初始相位开始逐渐累加，累加的速度由频率控制器控制。

3. 查表输出：相位累加器的输出值会作为查表器的输入，查表器根据输入值在查表表格中查找对应的幅值，并输出。

4. 数模转换：查表器的输出是一个数字信号，为了得到模拟输出信号，需要通过数模转换器进行转换。

数模转换器将数字信号转换为模拟信号，并经过滤波器等模块进行进一步处理。
