道路桥梁设计毕业设计（论文）苏通科技产业园经六纬九路路基工程施工方案系别：土木建筑系专业：道路与桥梁工程技术班级：07道桥姓名：学号：**********指导教师：完成时间：2010年 5 月摘要施工方案是指用以指导建设工程项目中分项、分部工程或专项工程施工的技术文件。
施工方案的正确与否，是直接影响施工质量的关键所在。
为保证建设项目的施工质量，必须编制科学、合理的施工方案。
本项目工程西侧从规划经七路往东至规划经十路，路线全长2185米。
道路路基标准横断面全宽36米；本道路按城市支路标准实施，设计时速为40Km/h。
结合本项目工程特点，编制施工方案分为工程概述、施工组织管理、施工工艺、施工平面布置；其中本施工方案针对的是路基工程。
其中施工组织管理从人、材、机及现场“三通一平”等方面说明开工前必备的生产要素，指出路基分部工程总体施工思路。
施工工艺以流程图的形式介绍路基分部工程各施工工序的先后顺序及逻辑关系。
其他施工方法、技术要求及质量标准则以工序施工为研究对象，对其施工思路、程序、操作要点及规范要求等进行说明。
施工平面布置则对施工现场生产、生活设施进行合理安排，以满足安全有序施工的需要。
土方是本工程中最大的项目，工期较长且耗用资源较多，结合本工程的特点做好土方的调运，严禁出现因土方欠缺而造成的窝工。
以本项目工程施工图设计及路基分部工程施工技术规范为依据，通过查阅相关施工手册，结合工程实际，编制分部工程施工方案，全面去考虑各项施工条件，确定合理的施工顺序、施工方法，制定了较有效的技术措施，为现场施工提供参考。
关键词：路基工程施工方案施工工艺ABSTRACTConstruction of the scheme is means guiding construction projects itemized, construction or engineering construction of technical documents. Construction plan activities, is directly affect construction quality. In order to guarantee the quality of the construction project, you must prepare the scientific and reasonable construction plan.The West side of this project, from planning through Jingqi road heading east to planning Jingshi road, route 2185 m in length. Road standards cross the full width of 36 meters; this road by City Branch standard design speed for the 40Km/h.The project features, making construction plan is divided into project overview, construction management, construction p rocess, construction layout; where the construction plan for subgrade. Where construction management from the people, materials, machines and field "three supplies and one leveling", describes the pre-construction prerequisite of production factors, pointed out that the overall construction of the roadbed construction. Construction technology to flowchart format roadbed construction the construction process of the order and the logical relationship. Other construction methods, technical requirements and quality standards for the construction of the operation, construction on its ideas, procedures, operations and regulatory requirements, etc. Construction layout on the construction site production facilities for reasonable cause, to meet the security needs of ordered construction.Earth is the largest engineering project, lengthy and resource consumption, combining the characteristics of Earth's transportation, is strictly forbidden by the Earth is a lack of sabotage work.This project engineering design and construction of the roadbed construction specifications, review the related construction manual, combined with engineering, compiling a partial construction scheme, fully to consider the construction conditions, determine a reasonable construction order, construction methods, developing a more effective technical measures, provide reference for the field construction.Key words:Subgrade Construction Plan Construction Process目录摘要 (1)ABSTRACT (2)第1章绪论 (6)1.1 毕业设计的目的和意义 (6)1.2 选题的意义 (6)1.2.1 毕业设计对实习工程与设计内容的要求 (6)1.2.2 实习工程简介 (7)1.2.3 实习工程的特点 (7)1.3 本文的主要内容 (7)第2 章工程概况 (8)2.1工程简介 (8)2.2施工条件 (8)2.2.1通讯 (8)2.2.2电力 (9)2.3 施工特点 (9)2.4 设备、人员、材料的到场 (9)第3章施工组织管理 (9)3.1 项目管理组织及人员分工 (9)3.2施工组织管理网络 (9)第4章施工方案 (12)4.1 施工准备 (12)4.1.1施工用水用电 (12)4.1.2 施工机械设备组织 (12)4.2 施工工艺 (15)4.2 .1 施工准备 (15)4.2.2 施工放样 (17)4.2.3沟塘处理 (17)4.2.4路基开挖 (17)4.2.5 原地面处理 (18)4.2.6 路基填筑 (21)4.2.7深水井降水方案 (22)4.2.8路基施工注意事项 (24)第5章施工进度计划 (25)5.1 施工进度目标的确定 (25)5.2 施工进度横道图 (25)第6章确保工程质量的技术保证措施 (27)6.1 确立创优目标，建立质保体系 (28)6.2 注重现场管理，狠抓内部自检 (28)6.3 坚持监理程序，完善资料管理 (29)第7章施工平面布置 (29)第8章结论与展望 (31)致谢 (32)参考文献 (33)第1章绪论1.1 毕业设计的目的和意义通过毕业设计来综合运用所学的基础与专业知识，在指导老师的指导下独立的、较系统的完成一个道路或桥梁工程项目某分部工程的施工方案设计，锻炼自我提出问题、分析问题和解决问题的思路和方法；并探讨、学习一些新的专业知识，接触并熟悉参考书及资料。
施工组织设计内容一、施工组织设计1. 工程概况2.施工进度计划3.开工前准备工作4.分部分项工程施工方法5.质量保证及降低成本的硬性措施6.安全生产措施7.文明施工措施8.保证工期和赶工措施9.季节性施工保证措施10.现场环境及管线设施保护措施11.施工机械设备、材料和劳动力计划施工组织设计附表拟投入的主要施工机械设备表劳动力计划表计划开、竣工日期和施工进度横道图施工总平面图第一部分工程概况一、工程范围、规模XXX市XX路打通工程，位于XXX区，XXX、XXX路，沿XX至XXX路，本工程的第X标段起点K4+920，终点K5+660，长680米，包括道路、排水、跨河桥等工程。
该工程的实施对区域交通和整体路网交通的改善将起到重要作用，随着综合环境的改善必将推动经济和社会效益的增长。
通过改造，齿轮路将建成道路通畅，设施齐全，景观鲜明的高标准示范街路。
二、道路设计概况1.横断面设计全线道路规划红线为60米。
K4+920-K5+200段中间12米绿化带，两侧各15米机动车道，机动车道外侧为4米宽人行道，人行道外侧为0.5米宽挡墙，挡墙外侧4.5米宽绿化带。
K4+920-K5+660段中间12米绿化带，两侧各15米机动车道，机动车道外侧为4米宽人行道，人行道外侧5米宽绿化带。
2.路面结构设计（1）新建道路结构：4CM AC-16F 型中粒式沥青砼（掺博尼维）5CM AC-20F 型中粒式沥青砼6CM AC-25C 型粗粒式沥青砼20CM 三灰碎石（9.5%石灰、1.5% 水泥、19%粉煤灰、70%碎石）20CM 二灰碎石（10%石灰、20% 粉煤灰、70% 碎石）20CM 10% 石灰土总厚度75CM.（2）人行道结构：6CM 彩色防滑步道板3CM M5水泥砂浆10CM C10混凝土总厚度19CM.3.桥梁工程设计根据现有河床断面进行设计。
采用双幅桥设计，每幅桥宽19.5米，钻孔桩基础，薄壁式轻型桥台，空心板梁，简支梁桥。
钢筋砼桥台扩大基础施工工艺框图
钢套箱拼装工艺框图
承台施工工艺框图
钢筋砼墩台身施工工艺框图
先张法预应力空心板施工工艺框
后张法预应力砼空心板梁预制施工工艺框图
后张法T梁预制工艺框图
预应力T梁预制施工工艺框图
预应力钢筋混凝土箱梁施工工艺框图
悬浇变截面箱梁工艺流程框图
预应力张拉工艺框图
后张法预应力梁施工工艺框图
汽车吊架梁板施工工艺框图
顶推法施工工艺框图
挂篮施工工艺流程
钢箱梁高强度螺栓施工工艺框图
斜拉索施工工艺框图
桥面工程施工工艺框图
石拱桥施工工艺框图。
节段预制拼装施工工艺工法（QB/ZTYJGYGF-QL-0508-2011）桥梁工程有限公司张建科刘涛1 前言1.1 工艺工法概况简支梁预制节段拼装主要是由现场预制悬臂工艺演变而来，由于现场预制悬臂工艺有现场施工复杂和质量控制较难等限制，因而衍生简支梁预制节段拼装的工艺。
随着现代化城市建设的迅速发展，交通问题日益突出，城市的道路交通需要发展城市高架道路及轨道交通。
而城市发展对高架桥和轨道交通要求造型优美、外观质量高、混凝土徐变影响小、施工对周边环境和地面影响小。
符合以上施工要求的设备和施工技术，节段预制拼装就是其中之一，该工艺经济高效，成为一种系统化的施工方式。
1.2 工艺原理节段预制拼装施工工艺工法，其原理就是将桥梁上部结构划分为若干标准节段，在预制场地匹配预制完成后，在现场用架桥机等专用拼装设备在桥梁下部结构之上，按次序逐块组拼，同时施加预应力，使之成为整体结构，并沿预定的安装方向进行逐跨推进、逐跨拼装。
2 工艺工法特点2.1预制构件在架设之前存放场地保养一段时间，从而减少了拼装架设成梁后混凝土的收缩和徐变。
2.2 较少的现浇有利于环境的保护。
2.3 梁体的预制可与桥梁下部结构施工同步进行，可缩短施工工期。
2.4 建设工序上提供了大量的机动性，对市区的交通枢纽和其它的拥挤地区保护道路具有积极意义。
2.5 机械化程度高，适合于长大桥梁快速施工。
2.6 现场逐段拼装调整，有利于上部结构线形控制。
3 适用范围本工艺工法适用于中等跨径（30～50m）、桥梁总长度较长的海上、大型河流湖泊、山区桥梁以及城市高架与轻轨等上部结构箱梁施工。
4 主要技术标准《铁路混凝土工程施工质量验收标准》（TB10424）《高速铁路桥涵工程施工质量验收标准》（TB10752）《混凝土结构工程施工及验收规范》（GBJ50204）《公路桥涵施工技术规范》（JTG/T F50）5 节段预制拼装施工方法节段预制拼装施工工艺工法是将整跨梁梁体沿垂直于桥梁纵轴线方向切割，将梁体划分为若干个节段，将拟建桥梁的空间设计坐标转换、分解成为预制厂内各个节段的预控制坐标，在预制厂内采用密贴镶合匹配浇注法将所有节段逐一制作完成；在施工现场采用特种大型架桥机设备将高精度制作完成的梁体节段，沿桥纵向循序排列，并连接成整体就位于桥梁墩台上。
道路桥梁施工工艺流程图1. 前期准备：确定桥梁位置、设计方案、采购材料、招募施工队伍、编制施工计划、申请施工许可等。
2. 桩基施工：根据设计方案确定桩基位置和数量，进行桩基的打桩和浇筑。
3. 基础施工：根据桩基情况进行基础的施工，包括浇筑混凝土、安装钢筋等。
4. 支座安装：在基础完成后，安装桥梁的支座，确保桥梁的稳固。
5. 主体结构施工：包括桥墩、桥跨、桥梁梁面等主体结构的施工，确保结构的牢固和符合设计要求。
6. 桥面铺装：在主体结构完成后，进行桥面的铺装和道路的铺设，确保桥面的平整和道路的通畅。
7. 桥梁装饰：包括桥梁的栏杆、路灯、标志等装饰工程。
8. 完工验收：完成桥梁的全面验收，包括结构、安全、质量等方面的检查，确保桥梁的安全使用。
9. 竣工交接：完成相关手续的办理，如交付使用手续、竣工验收、移交资料等。
10. 后期维护：定期对桥梁进行维护保养，确保桥梁的长期安全和稳定。
11. 环境保护：在施工过程中，要严格遵守环境保护法规，减少施工对周围环境的影响。
在施工现场周边要进行环境监测，并采取相应措施保护周围生态环境。
12. 安全管理：在施工过程中，要严格遵守安全操作规程，加强安全教育和培训，确保施工人员的安全意识，减少施工事故的发生。
13. 施工质量管理：严格按照施工图纸和规范要求进行施工，保证桥梁的质量达到设计要求。
14. 工程变更管理：如果在施工过程中发现需要进行工程变更，必须经过相关部门的审批，并按照新的设计要求进行变更施工。
15. 施工进度控制：制定详细的施工计划，严格控制施工进度，确保按照计划完成各个施工阶段，避免工期延误。
16. 资金管理：对施工过程中的各项费用进行合理分配和管理，确保项目资金得到有效使用。
17. 施工技术创新：根据桥梁施工的实际情况，积极探索新的施工工艺和技术，提高施工效率和质量。
18. 安全文明施工：倡导文明施工，加强施工现场管理，保持施工现场的整洁、有序，降低施工对周围环境的影响，尊重周边居民的生活。
第一章编制说明及编制依据第一节编制说明本着我公司一贯“高效集约、诚信服务、建造精品、奉献社会”的经营宗旨，本施工组织设计是由我司投标部门组织具有丰富施工经验和管理经验的工程技术人员,在透彻理解招标文件、熟悉设计图纸、细致踏勘施工现场的基础上，充分结合我司实际编制而成。
本施工组织方案编写的内容是根据招标文件要求,设计图纸，并根据我公司的实际情况和以往类似工程的施工经验，积极响应招标文件中的各项要求,进行科学、合理的安排和组织。
本施工组织及设计方案主要内容包括：工程概况，施工总平面布置，施工进度计划，施工方案及施工组织，劳动力、机械、材料进场计划，质量及安全保证措施，施工组织架构等。
第二节编制依据本施工组织设计的编写,主要是以下列信息和文件资料作为依据.1、_________临汾公路桥________桥桥梁工程设计图纸2、投标前会议记录。
3、CJJ2—90《市政桥梁工程质量检验评定标准》.4、CJJ1-90《市政道路工程质量检验评定标准》.5、JTJ 041—2000《公路桥涵施工技术规范》。
6、市政工程施工技术规程、市政工程施工操作规程.第二章工程概况第一节工程简介本工程位于山西临汾，临汾公路桥桥为跨越山西大宁县,连接_陕西_延安市延长县.桥梁中线与河道中线交角为36°，桥梁采用预制拼装板结构。
桥梁全长71。
85m,总面积4520.86平方米。
桥梁总宽为5米,路幅分为:0。
25m人行道+_行车道4。
5m +人行道0。
25m1、设计荷载公路一级2、下部结构基础:基础为φ1.5m、φ1。
8m、φ2m钻孔桩，共40根，根据地质情况，桩基施工安排7台CZ-30型冲击钻进行钻孔作业。
全部钻孔桩2个半月完成。
墩台身：墩身分为实心混凝土墩柱和空心混凝土墩身.实心混凝土墩柱的施工采用整体拼装式钢模板，螺栓联结, 脚手架围护作业,40T吊车和提升塔架配合施工;空心桥墩的施工采用自升式液压翻模,用塔吊配合施工；桥台模板采用组合钢模板，用型钢、螺栓拉杆联结,钢管架支撑。
桥梁工程施工方案本工程高架桥采用连续预应力钢筋混凝土箱梁桥。
1人工挖孔桩施工1、人工挖孔桩①桩点、标高精确测定，检查无误方可施工，附挖孔桩施工程序流程图。
②对基岩上浮土较厚的桩位，锁口及土质部分采用30cm厚的C15钢筋混凝土护壁，逐节下挖。
③挖至基岩时，采用人工硬打，不再护壁，施工人员采用Φ16钢筋爬梯上下，工具可用吊桶送下。
④孔内出渣，通过在井口搭设井字字型钢管提升架，采用慢速卷扬机提升，出渣就近于西面桥头附近，现用汽车运走。
⑤孔内开挖尺寸控制：在桩口锁口边由测量人员施工放轴线十字位置，用红油漆标注准确。
每进尺1米，用线绳交汇出中心轴，用锤球放出工作面轴心，再用钢尺检查周边尺寸或用定型模具顺桩轴线检查，以确保桩径及垂直度。
⑥孔内少量渗水采用人工排水，当孔内渗水量较大时，应采用在孔内凿积水坑，配备足够扬程和功率的潜水泵及时排走孔内积水。
⑦挖孔达到设计标高后，检查孔位、孔径、垂直度和嵌岩深度是否符合设计要求。
自检合格后填好、隐检记录，报请监理工程师检查，若验收合格，应在24小时以内完成封底工作，再进行下一工序的准备和施工作业。
2、挖孔桩注意事项①在基层上浮土较厚时，桩孔开挖及护壁工作应连续作业，不宜中途停顿。
②孔内采用36V低压电源照明，孔上有指示灯。
③操作人员应戴安全帽，系安全绳。
④提取土渣的吊桶、吊钩、钢丝索或麻绳、卷扬机等机具应经常检查。
下井时工具先下，上时工具先装好，人出地面后再提吊桶。
⑤孔下有人作业时，孔口一定要有人配合。
孔口附近不可堆土、石等物。
⑥作业前必须向施工操作人员作安全技术交底。
施工作业手续和措施完备且检查合格后，方可进行施工。
3、钢筋笼制作安装①钢筋笼制作采取人工在加工场绑扎焊接成型，用吊车吊入孔内。
②制作钢筋骨架时，应根据节头方式按施工规范的有关规定，预留接头长度，使之在同一截面上的钢筋接头数符合规范的要求，钢筋接头应顺圆周方面排列，在骨架内侧不能形成错台，距每个接头50cm范围内的箍筋可使两段钢筋骨焊接后再做，焊接长度应双面焊，钢筋骨架应按设计规定设置箍筋和加劲箍（每隔2米增设），以保证钢筋骨架的强度。
道路工程施工工艺流程图大全施工测量、放样和清除场地临时排水设施是路基填筑的第一步。
接下来进行基底处理和填前压实，并进行压实度和厚度的检查。
然后进行宕渣摊铺和宕渣技术指标的检测，进行宕渣的运输、碾压和整形，最后再次进行压实度的检查。
为了铺设汽车便道，需要掺石灰拌和土方，并进行土方运输和压实度的检查。
在进行铺筑之前，需要进行基底处理和厚度的检查。
然后进行石灰土的摊铺和压实度的检查。
塑料排水板的施工需要进行整平原地面、摊铺下层砂垫层、机具就位和塑料排水板插入套管管靴等步骤。
在进行套管沉入、拔出套管和割断塑料排水板之后，还需要进行摊铺上层砂垫层等操作。
注浆桩的施工包括测量放样定位、埋设孔口护筒、钻机的就位及调整、泥浆制备钻孔等步骤。
在进行成桩检验养护之前，需要进行制作盖板等操作。
水泥搅拌桩的施工需要进行调平空气压缩机送气放线、定位钻孔对位钻进、停灰、停气喷灰、搅拌、提升送灰机送灰等步骤。
在进行成桩设计孔深复桩1/3桩长之后，需要进行设计桩顶的成桩和设计孔深的复桩。
粉喷桩的施工过程与水泥搅拌桩类似，需要进行调平空气压缩机送气放线、定位钻孔对位钻进、停灰、停气喷灰、搅拌、提升送灰机送灰等步骤。
在进行成桩设计孔深复桩1/3桩长之后，需要进行设计桩顶的成桩和设计孔深的复桩。
集水井工程的施工过程包括测量放样、开挖基坑、砂垫层检测、基础基底应力、尺寸及标高模板制作安装检测等步骤。
在进行砼配合比试验、砼拌和、浇筑检测平面尺寸、砼强度验收之后，需要进行养护及清理场地等操作。
挡墙工程的施工过程包括测量放样、开挖基坑、基底检测、基础砌筑检测、砌筑砂浆配合比试验、勾缝、克顶和验收等步骤。
浆砌排水沟的施工过程包括测量放样、沟槽开挖平面尺寸、标高检测、整形夯实基底应力检测、砂浆强度片石砌筑砂浆配合比试验、水泥砂浆勾缝、砌筑克顶等步骤。
圆管涵的施工过程包括测量放样、挖基、碾压、材料运输基底应力、尺寸及标高、夯铺砂砾垫层检测、砼配合比试验、浇筑砼垫层检测、砼强度、尺寸标高、砼管半成品运输、钢筋砼管就位检测管节标高及长度、浇筑管座砼、管节接头处理、洞口砌筑、勾缝、检测压实度回填宕渣、碾压和验收等步骤。

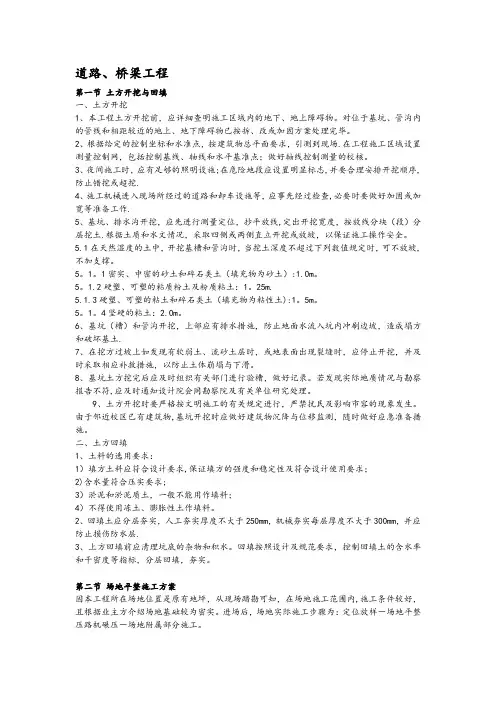

道路、桥梁工程第一节土方开挖与回填一、土方开挖1、本工程土方开挖前，应详细查明施工区域内的地下、地上障碍物。
对位于基坑、管沟内的管线和相距较近的地上、地下障碍物已按拆、改或加固方案处理完毕。
2、根据给定的控制坐标和水准点，按建筑物总平面要求，引测到现场.在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制测量的校核。
3、夜间施工时，应有足够的照明设施;在危险地段应设置明显标志,并要合理安排开挖顺序,防止错挖或超挖.4、施工机械进入现场所经过的道路和卸车设施等，应事先经过检查,必要时要做好加固或加宽等准备工作.5、基坑、排水沟开挖，应先进行测量定位，抄平放线,定出开挖宽度，按放线分块（段）分层挖土.根据土质和水文情况，采取四侧或两侧直立开挖或放坡，以保证施工操作安全。
5.1在天然湿度的土中，开挖基槽和管沟时，当挖土深度不超过下列数值规定时，可不放坡,不加支撑。
5。
1。
1密实、中密的砂土和碎石类土（填充物为砂土）:1.0m。
5。
1.2硬塑、可塑的粘质粉土及粉质粘土：1。
25m.5.1.3硬塑、可塑的粘土和碎石类土（填充物为粘性土):1。
5m。
5。
1。
4坚硬的粘土：2.0m。
6、基坑（槽）和管沟开挖，上部应有排水措施，防止地面水流入坑内冲刷边坡，造成塌方和破坏基土.7、在挖方过坡上如发现有软弱土、流砂土层时，或地表面出现裂缝时，应停止开挖，并及时采取相应补救措施，以防止土体崩塌与下滑。
8、基坑土方挖完后应及时组织有关部门进行验槽，做好记录。
若发现实际地质情况与勘察报告不符,应及时通知设计院会同勘察院及有关单位研究处理。
9、土方开挖时要严格按文明施工的有关规定进行，严禁扰民及影响市容的现象发生。
由于邻近校区已有建筑物,基坑开挖时应做好建筑物沉降与位移监测，随时做好应急准备措施。
二、土方回填1、土料的选用要求：1）填方土料应符合设计要求,保证填方的强度和稳定性及符合设计使用要求；2)含水量符合压实要求;3）淤泥和淤泥质土，一般不能用作填料；4）不得使用冻土、膨胀性土作填料。
道路桥梁施工常识一、路基填筑路基是公路的主体，它和桥梁、隧道相连，使公路全线贯通，是公路的重要组成部分。
公路路基一般采用填方方法施工，其内容主要包括：取土坑和弃土堆；填筑路堤和修筑护坡道；进行特殊地基处理等。
在施工之前应对工程量、施工一段长度等数据应进行严格的审核，对计算得出的填筑土方量也要进行核对，同时做好挖运整备工作。
二、基层施工基层是路面工程的主要结构层，是直接承受车辆载荷的层次，基层的质量直接关系到最终成型路面的质量，因此基层施工是路面工程的关键工序。
基层的施工工艺为：备料、整修基层材料、放样、运输、摊铺整形、碾压路槽、修边检评。
在基层摊铺整形后应及时进行碾压，以利得到较为平整且稳固的基层。
三、面层施工面层是直接与大气层接触的层面，承受着大气层飞尘以及车辆行驶时所带来的冲击和磨损，因此面层所使用的材料应具有较高的强度和稳定性。
面层是路面工程中最为关键的环节之一，其施工程序为：下封层施工→沥青混合料的拌和→运输→摊铺→初压→复压→终压→放行。
在面层铺筑过程中要保持路面边缘部分的线型顺直、平整以及厚度均匀一致。
四、桥涵施工桥涵施工是道路工程施工中的一个关键环节，在施工之前应做好现场准备工作，对基底进行处理，修建临时排水设施，同时选择合适的施工机具和劳力组织。
在施工过程中则应注重桥涵定位放样、基础施工、台身砌筑、台背填筑等环节。
在道路桥梁施工过程中应严格遵守设计文件的要求进行施工，对关键环节进行重点把握，确保工程质量和安全。
道路桥梁施工技术论文一、引言随着社会经济的发展和科技的进步，道路桥梁施工技术在国民经济的建设中发挥着越来越重要的作用。
作为交通基础设施的重要组成部分，道路桥梁的建设在提升区域经济发展、改善人民生活条件以及优化资源配置等方面具有极其重要的地位。
本文将探讨道路桥梁施工技术的现状、发展趋势及优化策略。
二、道路桥梁施工技术现状目前，我国道路桥梁施工技术发展总体上呈现出高效率、高质量、高科技的特点。
桥梁下部工程施工工序图一、桥墩基础施工工序1.方桩基础施工工序：（1）现场勘测测量桥墩的位置和高程；（2）挖土开槽，清理基坑；（3）在基坑内浇筑砂浆垫层；（4）设置模板，浇注混凝土，打桩；（5）检查桩的垂直度，合格后浇筑底座。
2. 桩基础施工工序：（1）现场勘测确定桩基位置和数量；（2）进行桩位复核，确定桩基位置；（3）立桩机吊装桩机具，下桩；（4）挖孔施工，安装钢筋笼；（5）混凝土浇筑，抗拔力试验。
3. 桩基础线路施工工序：（1）确定桩基线路位置，拉线验平；（2）进行打桩机具设备检查，确定桩基具备施工条件；（3）进行管道外露安装；（4）进入桩基施工现场，进行吊桩作业；（5）钢筋捆绑，混凝土浇筑。
二、桥墩施工工序1. 基础墩身施工工序：（1）现场勘测确定桥墩位置和高程；（2）进行模板搭建，模板验收；（3）进场桩基础搭设支撑架，设置桥墩锚杆；（4）浇筑底坎，浇注混凝土；（5）拆模，检查墩身质量。
2. 桥墩柱身施工工序：（1）设置模板，浇筑柱身混凝土；（2）保证柱身的垂直度和整体性；（3）加固连墩横梁，连接梁钢筋，浇筑柱头；（4）拆模，清理工地。
3. 桥墩支墩施工工序：（1）现场测量确定支墩位置和高程；（2）钢筋加工，搭设模板；（3）浇筑支墩混凝土，维护养护，包括保温、湿润；（4）拆模，验收。
三、桥墩台基础施工工序1. 桥台基础施工工序：（1）确定桥台位置，进行基础模板施工；（2）开挖基坑，施工加固；（3）浇筑混凝土，养护；（4）验收基础质量，进行下一步工序。
2. 补强桥台施工工序：（1）现场评估桥台结构状况；（2）进行局部补强，加固工作；（3）使用合格材料，进行结构处理；（4）验收质量。
四、桥墩墩台联接部施工工序1. 墩台与台基础施工工序：（1）进行墩与台基础现场调整；（2）测量墩与台基础间的距离；（3）安装连接筋，进行浇筑混凝土工作；（4）验收质量。
2. 墩台于横梁接触部施工工序：（1）进行现场测量，确认梁墩连接部位；（2）设置模板，进行连接梁浇筑；（3）验收连接部位质量。
高速公路桥梁施工工序随着交通运输的快速发展，高速公路桥梁的建设也日益增多。
高速公路桥梁是连接城市与城市、构筑物与构筑物的关键部分，其建设工序至关重要。
下面将介绍高速公路桥梁施工中的主要工序。
1. 前期准备在进行高速公路桥梁的施工前，首先要进行周密的前期准备工作。
包括确定施工方案、编制施工组织设计、准备施工所需材料和设备等。
2. 地基处理地基处理是桥梁施工的第一步，通过对桩基、地基进行加固、沉降和回填等工序，确保地基的稳固性和承载能力。
3. 基础施工基础施工是高速公路桥梁建设的重要环节，包括桥墩的混凝土浇筑、桥台的安装等。
基础施工的质量直接影响到桥梁的使用寿命和安全性。
4. 桥梁拱肋安装桥梁的拱肋是支撑桥梁结构的关键构件，其安装需要精密的操作和定位。
在安装拱肋时，需要考虑桥梁的结构形式和荷载特点。
5. 桥面铺装桥面的铺装工序包括对桥面进行清扫、涂刷底涂、铺设沥青路面等步骤。
桥面的铺装要求平整、防滑、耐磨，以确保行车安全和舒适度。
6. 栏杆安装栏杆是桥梁上的重要设施，能够为行车提供保护和引导。
栏杆的安装工序包括选址、焊接、固定等步骤，确保栏杆的牢固性和美观性。
7. 防护设施设置高速公路桥梁的安全设施是保障行车安全的重要环节。
包括设置防撞护栏、安装交通标线、设置灯光等，确保桥梁的安全性和通行便利性。
8. 完工验收高速公路桥梁施工完成后，要进行工程的验收。
验收包括质量检测、结构安全检查、交通运行检测等，确保桥梁达到设计标准和使用要求。
通过以上介绍，可见高速公路桥梁施工工序是一个复杂而系统的过程，需要施工人员按照规范和要求进行操作，确保工程的顺利进行和质量保障。
只有做好每一个环节的工作，才能建造出安全、高效的高速公路桥梁，为人们出行提供便利和保障。
(1)、施工工艺流程图1.测量放线2.路基开挖3.路基处理4.沥青路面工程(2) 施工准备1.清理网站1.1清理工程范围内的农作物（需与当地有关部门和居民协商）、杂草杂物，使其达到路基建设所需场地标准；1.2做好沿线地下管线（道路）的检测与保护工作，为工程的顺利进行提供必要的保障。
2. 测量和放样2.1 重新测量沿线控制点和标杆点，对破损点进行修复，确保施工精度；2.2 重新测量标高，放样中线和边线。
3)、路基开挖1、土方开挖按设计要求自上而下进行，不得随意开挖或超挖，对沿线村口和居民区采取有效措施，确保当地居民和居民安全。
施工人员，并在必要的十字路口或桥梁提供通道；2. 路基由挖掘装载机挖掘装载，自卸车运输，推土机摊铺，平地机细整平（如图），洒水车洒水，压路机压实，填沙法测试压实效果。
3、路基修整：路基开发完成后，对不符合上表要求的路段进行人工修整，直至达到规范要求。
各工序施工要点测量放样：施工前按图纸恢复中心线，重新测量断面，测量开挖边沿。
路基宽度每边应超过设计宽度50CM，以保证压实在设计宽度内。
路基平整：用挖掘机对路基进行开挖，然后按实测标高用推土机平整。
当土壤含水量低于或高于最佳含水量时，应进行浇水或烘干，最终使土壤含水量控制在大于最佳含水量1%-2%之间，最后用整平机精细整平。
碾压：在土壤达到最佳含水量后，开始碾压土壤。
振动压路机碾压4次，18T静态压路机碾压3-6次，每次检查压实度，直至达到要求的压实度。
至今。
施工前期，首先安排路基开挖、碾压施工试验路段。
根据从试验段获得的数据，确定了各种压实指标：设备类型、机械的最佳组合、轧制次数和轧制速度。
并以最佳含水量等参数为施工依据。
此外，在施工过程中还应做好以下几方面的工作：1、施工前应做好地表排水工程的排水工作，排水不得危害或污染附近建筑物、道路和农田。
2、加强测量控制，边坡随开挖成型，保持边坡平整。
3、人工挖掘时，挖掘机之间的间距应大于3M，并应相互照顾，防止碰撞和伤害。
桥梁浇筑工程施工图一、项目概述随着社会经济的不断发展，交通建设也变得越来越重要。
桥梁作为交通建设的重要组成部分，承载着人们出行的重要任务。
为了改善道路交通状况，提高城市发展水平，本项目拟在某地区新建一座桥梁。
该桥梁采用钢筋混凝土结构，桥梁长度100米，宽度15米，预计承载的车辆荷载为20吨。
二、施工准备1. 施工前期准备在正式开始桥梁浇筑工程之前，需要做好各项准备工作。
首先是对施工场地进行清理，确保施工现场整洁有序。
其次是制定详细的施工方案和施工图纸，明确工程的施工要求和流程。
同时，对施工所需的材料和设备进行采购，保证施工过程中的材料供应和设备调配。
2. 施工人员配备为了保证桥梁浇筑工程的顺利进行，需要合理配置施工人员。
一般来说，桥梁浇筑工程需要包括项目经理、工程师、技术员、工长、施工工人等多个岗位。
项目经理负责整个工程的管理和协调，工程师负责技术指导和质量检查，技术员负责记录施工过程中的数据和信息，工长负责组织具体的施工任务，施工工人则是负责具体操作和施工。
三、桥梁浇筑工程流程及施工图1. 桥墩基础施工桥梁的承重主要由桥墩承担，因此桥墩基础的施工至关重要。
首先需要在桥墩位置进行基础开挖，挖掘深度要求达到设计要求。
然后在基础内铺设搅拌好的混凝土，再将钢筋架置于混凝土中，最后浇筑混凝土即可。
桥墩基础施工完毕后，需要进行固结和养护，以确保基础的牢固和稳定。
2. 桥梁墩柱施工桥梁墩柱是桥梁的支撑结构，承载桥面和行驶车辆的重量。
墩柱的施工同样需要经过深排开挖、混凝土浇筑和钢筋安装等过程。
在墩柱施工中需要保证墩柱的几何尺寸和平整度，以确保后续桥面连接的准确性。
3. 桥面浇筑桥面是车辆行驶的主要通道，因此桥面的平整度和承载能力至关重要。
桥面浇筑需要将搅拌好的混凝土均匀浇入桥梁框架中，并通过摊铺机进行均匀压实。
同时需要注意桥面的防水和防腐处理，确保桥面的使用寿命。
4. 桥梁栏杆安装桥梁栏杆是桥梁的安全设施，用于保护行驶车辆和行人的安全。
桥梁工程施工方案本标段共有4座特大、中、小桥，其中2座特大桥为薛店特大桥、新许特大桥；桥梁工程概况见下表3.4-1。
本章节针对一般性桥梁和通用的方法、工艺及其技术措施进行叙述。
1.1 施工方案桥梁工程施工始终围绕严格控制基础沉降、保证结构耐久性、提高整体刚度和确保既有铁路、公路、河流安全选择施工方法和采取技术措施。
1.1.1 扩大基础扩大基础基坑开挖采取挖掘机放坡开挖施工，基坑开挖后不得长期暴露，防止地质风化及雨水浸泡。
基坑开挖到位经检查合格后，立设组合钢模板，浇筑基础混凝土。
扩大基础按照大体积混凝土施工，混凝土集中拌制，运输车运送，现场泵送入模，插入式振动棒捣固密实。
基础顶面与墩台身交界处按规范要求设置接茬钢筋。
基础施工完后及时按设计要求的材料快速分层进行回填。
1.1.2 钻孔桩基础钻孔桩采用旋挖钻、反循环回转钻、反循环回转钻冲击钻和冲击钻机成孔，地质条件好的非嵌岩桩采用旋挖钻成孔。
成孔后采用换浆法清孔。
钢筋笼长小于15m时整节制作，超过15m时分节制作，吊车起吊安装就位。
水下混凝土浇筑采用混凝土罐车运输，导管法浇筑水下混凝土。
人工风镐破桩头或静态爆破截除桩头。
1.1.3 水中墩基础本标段桥梁主要在陆上，个别桥墩位于水中，基础施工选择在枯水期进行，浅水基础采用编织袋围堰作为施工平台，深水基础（3~6m）采用钢板板围堰施工，其中跨越双洎河处（如若水深超过6m）采用双壁钢围堰施工。
编织袋围堰施工方案：编织袋围堰顶宽1.0m，外侧1：1，内侧1：0.5放坡。
编织袋内装粘土，袋与袋间交错堆码，以保证围堰的稳定及不漏水。
编织袋围堰形成后，抽干围堰内积水，清除淤泥，重新填筑粘性土至施工水位以上0.5m，形成编织袋围堰筑岛，在其岛面上进行钻孔桩、墩台施工。
1.1.4 承台承台基坑采用机械开挖为主人工清理为辅，钢筋骨架集中预制现场安装组合钢模板，钢管、方木支撑加固体系，混凝土泵送入模。
厚度大于2m的承台按大体积混凝土工艺要求组织施工。
1、路基开挖施工工艺流程框图
2、路基填筑施工工艺流程框图
3、挡土墙施工工艺流程图
4、水泥稳定碎石基层施工工艺图框
5、级配碎石基层施工工艺图框
6、沥青混凝土施工工艺图
7、水泥混凝土路面施工工艺框图
8、湿喷桩施工工艺框图
9、预应力管桩施工流程图
10、石灰粉煤灰稳定土底基层施工流程图
11、钻孔灌注桩施工工艺流程图
11、承台、系梁施工工艺流程图
12、墩帽施工工艺流程图
13、先张法预应力板施工工艺流程图
14、25米预制箱梁施工流程图
15、25米组合箱梁体系转换施工工艺流程图
16、钢-砼叠合箱梁安装施工工艺流程图
18、桥面砼铺装层施工工艺流程图
19、减速带施工工艺图
20、超薄磨耗层施工工艺图框
21、后张法空心板梁预应力施工工艺流程图
22、盖板涵施工工艺流程图
23、钢筋砼圆管涵施工工艺流程图
测量定位基坑开挖铺筑垫层
浇筑砼基础安装砼管节
沉降缝
浇注包封砼浇注洞口砼台背分层填筑涵管制备管节运输
养护。
