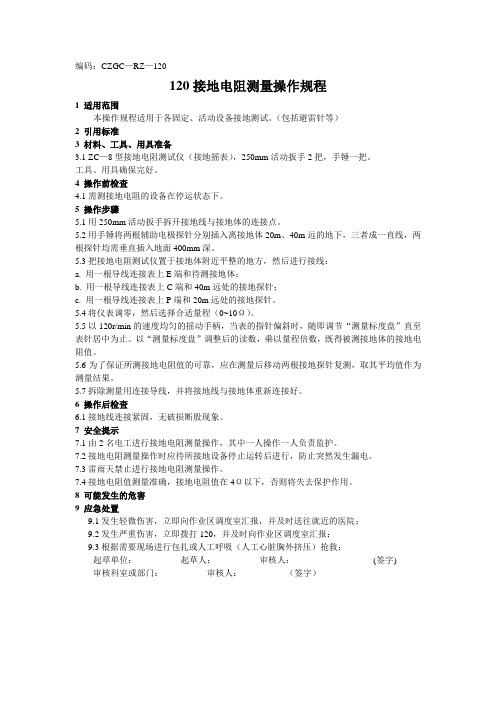

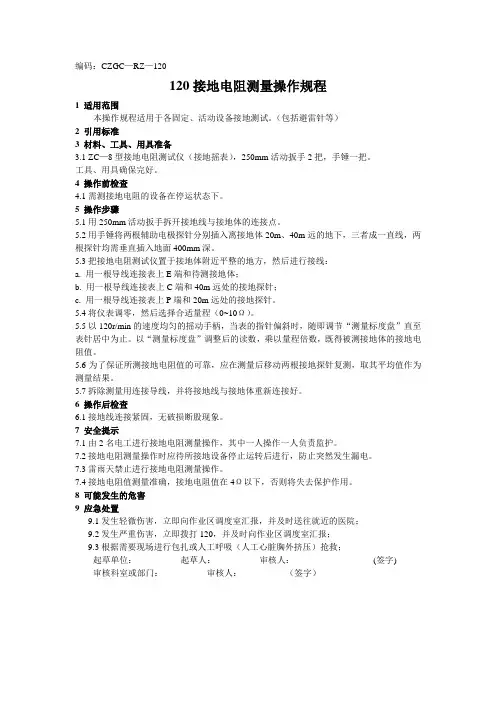

编码:CZGC—RZ—120120接地电阻测量操作规程1 适用范围本操作规程适用于各固定、活动设备接地测试。
(包括避雷针等)2 引用标准3 材料、工具、用具准备3.1 ZC—8型接地电阻测试仪(接地摇表),250mm活动扳手2把,手锤一把。
工具、用具确保完好。
4 操作前检查4.1需测接地电阻的设备在停运状态下。
5 操作步骤5.1用250mm活动扳手拆开接地线与接地体的连接点。
5.2用手锤将两根辅助电极探针分别插入离接地体20m、40m远的地下,三者成一直线,两根探针均需垂直插入地面400mm深。
5.3把接地电阻测试仪置于接地体附近平整的地方,然后进行接线:a. 用一根导线连接表上E端和待测接地体;b. 用一根导线连接表上C端和40m远处的接地探针;c. 用一根导线连接表上P端和20m远处的接地探针。
5.4将仪表调零,然后选择合适量程(0~10Ω)。
5.5以120r/min的速度均匀的摇动手柄,当表的指针偏斜时,随即调节“测量标度盘”直至表针居中为止。
以“测量标度盘”调整后的读数,乘以量程倍数,既得被测接地体的接地电阻值。
5.6为了保证所测接地电阻值的可靠,应在测量后移动两根接地探针复测,取其平均值作为测量结果。
5.7拆除测量用连接导线,并将接地线与接地体重新连接好。
6 操作后检查6.1接地线连接紧固,无破损断股现象。
7 安全提示7.1由2名电工进行接地电阻测量操作,其中一人操作一人负责监护。
7.2接地电阻测量操作时应待所接地设备停止运转后进行,防止突然发生漏电。
7.3雷雨天禁止进行接地电阻测量操作。
7.4接地电阻值测量准确,接地电阻值在4Ω以下,否则将失去保护作用。
8 可能发生的危害9 应急处置9.1发生轻微伤害,立即向作业区调度室汇报,并及时送往就近的医院;9.2发生严重伤害,立即拨打120,并及时向作业区调度室汇报;9.3根据需要现场进行包扎或人工呼吸(人工心脏胸外挤压)抢救;起草单位:起草人:审核人:(签字)审核科室或部门:审核人:(签字)。
接地电阻测试仪操作规程一、引言接地电阻测试仪是一种用于测量接地系统(包括建筑物、设备等)的接地电阻值的仪器。
准确测量接地电阻对于保证接地系统的可靠性和安全性非常重要。
为了正确、安全地使用接地电阻测试仪,特制定以下操作规程。
二、操作准备1. 检查接地电阻测试仪的外观,确保仪器没有损坏。
2. 准备好测试的接地系统,包括接地装置和接地电极。
3. 检查测试环境,确保周围没有危险物品或存在其他安全隐患。
4. 检查仪器的电源,确保仪器可以正常使用。
三、操作步骤1. 将接地电阻测试仪放置在平稳的工作台上,并连接电源。
2. 打开仪器的电源开关,待仪器启动完成后,选择合适的测试参数(如测试范围、测试模式等)。
3. 将测试引线连接到仪器的测试端口上,确保引线连接牢固。
4. 将另一端的测试引线连接到接地电极上,确保接地电极与接地装置牢固连接。
5. 按下仪器上的测试按钮,仪器会开始对接地系统进行测试,并显示测试结果。
6. 等待测试结果稳定后,记录下测试结果,并根据需要进行其他测试(如多点测试)。
7. 测试完成后,断开测试引线和接地电极的连接,并将接地电阻测试仪的电源关闭。
8. 拆除测试装置,并进行必要的清理和维护。
四、注意事项1. 在操作接地电阻测试仪之前,务必熟悉仪器的使用说明书,了解仪器的工作原理和注意事项。
2. 在测试接地系统之前,应对测试环境进行检查,确保周围没有危险物品或存在其他安全隐患。
3. 在连接测试引线和接地电极时,应确保连接牢固,以免影响测试结果的准确性。
4. 在进行测试时,应留意仪器的显示结果,及时记录测试结果,并根据需要进行其他测试。
5. 在测试完成后,应及时断开测试引线和接地电极的连接,并将接地电阻测试仪的电源关闭,以免造成意外伤害或损坏仪器。
6. 始终遵守相关电气安全操作规程和工作场所的安全规定,保证自己和他人的安全。
五、总结接地电阻测试仪的正确使用对于保证接地系统的可靠性和安全性至关重要。
按照以上操作规程进行接地电阻测试,能够确保测试的准确性和安全性,提高工作效率和工作质量。
接地电阻测试仪操作规程一、安全注意事项1.在操作之前,要仔细阅读设备的使用说明书,并按照说明书要求正确操作。
2.在操作之前,要确保测试仪器的工作环境安全,避免有易燃、易爆、有腐蚀性等危险物质存在。
3.在操作之前,要确认测试仪器处于正常工作状态并接通电源。
4.在操作之前,要确保操作人员穿戴符合要求的个人防护装备,如绝缘手套、绝缘鞋等。
5.在操作过程中,要注意绝缘手套的使用,避免与电极直接接触,以防触电。
6.在操作过程中,要注意防止测量引线的电极与地电极相互接触,以防测量误差。
二、设备准备工作1.确认测试仪器的接地电阻测试功能是否正常。
2.检查测试仪器的电源是否接通,并处于正常工作状态。
3.确认测试仪器的测试电压设置合理,符合实际情况需求。
4.对测试仪器的各个连接头进行检查,确保连接牢固、无松动。
三、测试操作步骤1.将测试仪器的接地电极插入待测试接地装置的土壤或接地体中。
2.确认测试仪器的电阻测试功能处于开启状态。
3.按下测试按钮,开始进行测试。
4.等待测试仪器显示测试结果,记录下测试值。
5.根据需要,可以进行多次测试并记录下每次的测试结果。
6.测试完成后,按下停止按钮,关闭测试仪器的电阻测试功能。
四、测试结果处理1.对测试的结果进行分析,判断接地装置是否符合规定的电阻值范围。
2.如果接地电阻值超出规定的范围,应及时向相关部门汇报,进行接地装置的检修和维护。
3.如果接地电阻值在规定的范围内,应及时记录测试结果,并妥善保存。
五、日常维护1.每次使用测试仪器后,要对其进行清洁和检查,并将其存放在干燥、通风、无腐蚀性气体的环境中。
2.定期对测试仪器进行校准,确保其测试结果的准确性。
3.注意保护测试仪器的连接线和电极头,避免受到损坏。
六、事故处理1.如果在测试过程中发生电击事故,应立即切断电源,并及时对伤者进行急救处理。
2.如果在测试过程中发生仪器损坏或其他设备故障,应立即报告相关人员,进行维修或更换设备。
编号:SM-ZD-31230 接地电阻测试操作规程Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制:____________________审核:____________________批准:____________________本文档下载后可任意修改接地电阻测试操作规程简介:该规程资料适用于公司或组织通过合理化地制定计划,达成上下级或不同的人员之间形成统一的行动方针,明确执行目标,工作内容,执行方式,执行进度,从而使整体计划目标统一,行动协调,过程有条不紊。
文档可直接下载或修改,使用时请详细阅读内容。
1.0接地电阻测试部位避雷系统重点部位(写字楼天面圆钢避雷带、高层3、4号楼天面避雷带、中高层1、2号楼避雷带、5F避雷带)、大型机电设备(高压环网柜、变压器、低压配电柜、发电机组等)的接地系统。
2.0接地电阻测试时间/人员2.1每年雷雨季节来临前(每年四月下旬)对接地电阻测试部位进行一次测试。
2.2测试由工程部组织实施。
3.0接地电阻测量方法:3.1接线图:(略)3.2 电流极到接地网的距离(d13)一般取接地网最大对角线(D)的4~5倍,电压极到接地网的距离(d12)约为电流极到接地网距离的50—60%。
3.3测量时电压极沿接地网和电流极的连线移动三次,每次移动距离为d13的5%左右,测三次R接近即可。
3.4如d13取4~5倍D有困难,在土壤电阻率均匀地区,可取2D,d12取D,土壤不均匀d13取3D,d12取1.7D。
3.5电压极、电流极也可采用三角形布置方法(如下图),一般取d12=d13≥2D,Q≈30o。
3.6接地电阻测试仪的使用3.6.1将2.5mm2的电线裸露端固定在测试点的避雷带或接地带上,保持二者接触良好。
接地电阻测试仪安全操作规程一、前言二、操作人员的基本要求1.操作人员必须具备相关电气知识和操作技能,经过专业培训并持证上岗。
2.操作人员必须穿戴符合规定的劳动保护用品,包括防静电服、绝缘鞋、绝缘手套等,并且注意人身安全,不得在测试时戴任何金属饰品。
3.操作人员必须仔细阅读并理解接地电阻测试仪的操作说明书,熟悉仪器的使用方法和各个部件的功能。
三、测试仪器的准备1.确保接地电阻测试仪处于正常工作状态,仪器内部无异常。
2.确保测试仪器和被测试物体的电源已经断开,防止电流通过人体。
四、测试场所要求1.测试场所必须干燥、通风良好,避免有可燃气体的存在。
2.测试场所应保持整洁,无杂物和易燃易爆物品。
3.测试场所应具备良好的接地条件,接地电阻小于5Ω。
五、测试仪器的使用1.操作人员应按照操作说明书正确连接测试仪器的线缆,并进行相关的校准。
2.使用时,应将测试仪器放置在平稳的地面上,确保仪器与地之间无障碍。
3.在进行测试之前,应先检查被测试物体的电气设备是否处于安全状态,如未切断电源和电流,应立即停止测试工作。
六、测试操作步骤1.操作人员应正确启动测试仪器,按照操作说明书设置测试参数。
2.在进行测试之前,应先检查测试线缆的连接情况,确保线缆与仪器的连接牢固。
3.操作人员应在接地电阻测试仪的控制面板上选择测试模式,并按下测试按钮。
4.测试过程中,操作人员应仔细观察测试仪器的显示屏,注意测试数值的变化趋势,并记录数据。
5.测试完成后,操作人员应按照操作说明书的规定进行数据处理和记录。
七、注意事项1.在测试过程中,禁止站立在接地电阻测试仪的测试线缆上。
2.在测试过程中,禁止触摸测试线缆的金属部分,以免发生电击事故。
3.在测试过程中,禁止对测试仪器进行拆解、更换零部件等任何非专业操作。
4.在测试过程中,如发现测试仪器存在异常,应及时停止测试工作,排除故障后方可继续使用。
5.在测试过程中,如出现异常情况(如电流过大、测试仪器发热等),应立即停止测试,并向维修人员报告。
页次1/2
一.目的
1.1为规范仪器使用操作,延长仪器使用寿命,保障测试合格率,减少误判。
二.适用范围
2.1适用于WB2678A接地电阻测试仪的操作使用。
三.职责
3.1 实验人员负责该仪器的操作及保养;
3.2 实验人员须按此文件进行测试过程的准确操作。
四.操作规程
4.1 测试仪器: WB2678A 接地电阻测试仪的部位及说明
4.2 使用前准备工作:
4.2.1检查仪器供电电源是否为AC220/50Hz,仪器接通电源前应关掉电源开关;
4.2.2 准备好点检工装。
4.3 日常点检
4.3.1 频率:每天检查一次;
4.3.2 点检操作步骤:
A. 打开“电源开关”,选择“12V”和“200”量程,“定时”和“报警”按键关闭;。
接地电阻测试仪操作规范接地电阻测试仪操作规程文件编号批 准日期:受控状况日期:日期:编 制审 核版本1.0 接地电阻测试仪的使用目的规范接地电阻测试仪器操作方法,提高产品的安全性、稳定性,使产品保证不可能产生的危险,确保产品质量和使用安全。
2.0 接地电阻测试仪器的使用范围所有产品在研发、生产、抽样检验环节中的检测,使产品符合、满足国家标准( 《GB4943》《GB8898》 )的相关要求。
3.0 相关权责3.0.1 质量部负责拟订、修订本规程的内容,及接地电阻测试仪对产品检测标准的拟订。
3.0.2 设备操作者负责按照本操作规程,结合“产品使用说明书”进行使用,维护和设备保养。
4.0 接地电阻测试仪安全须知需达到符合国家 GB4943 安全标准和企业设备检验的“安全防护措施”的要求。
在操作前须佩戴绝缘手套、绝缘脚垫等防护措施。
5.0 接地电阻测试仪安全使用须知及注意事项5.0.1 该仪器接触的电源地线必须良好接地,依次保证人体安全和测量的精度。
5.0.2 测试产品接地电阻值的时间应根据产品测试标准要求,一般情况测试完成后,尽快将“电流调节”旋钮调至“ MIN”最下值位置,以免造成测试品或仪器烧坏。
根据设备使用的要求,仪器在连续测试状态下,当输出电流大于 20A 时,测试所用(时间不能超过 2 分钟,以免造成该仪器的损坏。
)5.0.3 操作人员一定要熟悉该测试仪的操作程序方可使用,在调试中不能随便调节其它按钮。
5.0.4 该仪器应防止在干燥阴凉处,避免放在潮湿、强光直射的地方。
5.0.5 接地电阻测试仪应由质检部负责使用保管;工程部负责产品使用监督。
5.0.6 经常搞好仪器及测试桌的清洁,仪器的保养,确保仪器能处于良好的工作状态。
5.0.7 本产品不得个人随意拆开,维修调适后应到相应的部门进行校准,检测后方可继续使用。
5.0.8 当在测量的时候,如发现测试上的 LED 面板出现乱码时,请直接关闭电源, 10 秒后重新开机便可以解决。

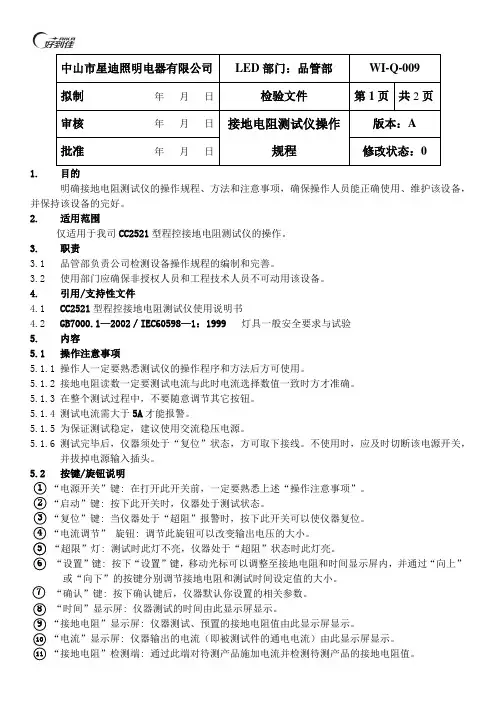

1.目的明确接地电阻测试仪的操作规程、方法和注意事项,确保操作人员能正确使用、维护该设备,并保持该设备的完好。
2. 适用范围仅适用于我司CC2521型程控接地电阻测试仪的操作。
3. 职责3.1 品管部负责公司检测设备操作规程的编制和完善。
3.2 使用部门应确保非授权人员和工程技术人员不可动用该设备。
4. 引用/支持性文件4.1 CC2521型程控接地电阻测试仪使用说明书4.2 GB7000.1—2002/IEC60598—1:1999 灯具一般安全要求与试验5. 内容5.1 操作注意事项5.1.1 操作人一定要熟悉测试仪的操作程序和方法后方可使用。
5.1.2 接地电阻读数一定要测试电流与此时电流选择数值一致时方才准确。
5.1.3 在整个测试过程中,不要随意调节其它按钮。
5.1.4 测试电流需大于5A 才能报警。
5.1.5 为保证测试稳定,建议使用交流稳压电源。
5.1.6 测试完毕后,仪器须处于“复位”状态,方可取下接线。
不使用时,应及时切断该电源开关,并拔掉电源输入插头。
5.2 按键/旋钮说明“电源开关”键: 在打开此开关前,一定要熟悉上述“操作注意事项”。
“启动”键: 按下此开关时,仪器处于测试状态。
“复位”键: 当仪器处于“超阻”报警时,按下此开关可以使仪器复位。
“电流调节” 旋钮: 调节此旋钮可以改变输出电压的大小。
“超限”灯: 测试时此灯不亮,仪器处于“超阻”状态时此灯亮。
“设置”键: 按下“设置”键,移动光标可以调整至接地电阻和时间显示屏内,并通过“向上”或“向下”的按键分别调节接地电阻和测试时间设定值的大小。
“确认”键: 按下确认键后,仪器默认你设置的相关参数。
“时间”显示屏: 仪器测试的时间由此显示屏显示。
“接地电阻”显示屏: 仪器测试、预置的接地电阻值由此显示屏显示。
“电流”显示屏: 仪器输出的电流(即被测试件的通电电流)由此显示屏显示。
“接地电阻”检测端: 通过此端对待测产品施加电流并检测待测产品的接地电阻值。
接地电阻测试仪操作规程
一、使用方法:
1.接通仪表电源,将电源开关由"关"置成"开",预热5~10分钟;
2.将仪器红色夹子夹在支架的电源线地线输入端,黑色夹子夹在外壳裸露部分;
3.按下仪器的测试键,仪器所显示数值即为该支架接地电阻值;
4.需做另一台样品试验时,按步骤2~3重复进行;
二、注意事项:
1.不要在放有易燃易爆品的地方使用仪表;
2.打开电源前确保仪表已可靠接地;
3.试验前应注意试品与测试夹必须接触良好,否则测量数据不准或测试仪表认定电流故障自动停止测试;
4.证测试夹弹性良好,否则会引起测量误差;
5.测试电流大于29A,测试仪认为电流故障,报警并自动停止测试;
6.保证测试准确度,每次接地电阻测试时间应不小于3秒,待数据稳定后再读数; 7.作前必须看懂使用说明书,有不明之处要咨询技术人员;
8.表出现故障,请咨询技术人员,不得随意打开机箱;
9.每次开机必须预热10分钟,否则不能保证其准确度。
接地电阻测试仪的操作规程一、操作前的准备工作1.确保接地电阻测试仪的电源充足,并检查电池电量是否足够。
2.检查设备的连接线是否完好,没有断裂或损坏。
3.确认测试场地的接地系统是否符合安全要求,并检查是否有任何外部干扰源。
二、接地电阻测试仪的操作步骤1.将测试仪的电源线插入电源插座,并打开仪器的电源开关。
2.将测试仪的测量线连接到接地设备或接地系统上,确保线缆连接紧固可靠。
3.选择适当的测量范围和测量模式,根据实际情况选择直流或交流模式。
4.按下开始测试的按钮,等待测试仪显示出结果。
在测试过程中保持设备的稳定,避免任何不必要的干扰。
5.记录测量结果,并与规定的安全要求进行比较。
如果测试结果不合格,应及时采取措施修复或更换接地系统。
6.测试完成后,关闭测试仪的电源开关,并将电源线从插座上拔出。
三、注意事项1.在进行接地电阻测试时,应确保测试仪的工作环境干燥、通风良好,并且没有任何易燃、易爆的气体。
2.在测试过程中,避免触摸测试设备的导线和接地系统的导体,以免触电或造成其他危险。
3.在选择测量范围时,应根据实际情况确定,并确保其能够覆盖到测试对象的电阻范围。
4.需要注意的是,虽然接地电阻测试仪能够提供比较准确的测试结果,但仪器本身也存在一定的误差,因此应在多次测试后取平均值来判断接地系统的电阻值。
5.进行测试之前,应仔细阅读并理解测试仪器的使用说明书,确保正确操作,避免误操作导致的危险。
四、维护保养1.定期检查测试仪的电源线、连接线和导线是否损坏,如有损坏应及时更换修复。
2.定期清理测试仪器的外壳,确保仪器的散热良好,防止灰尘或污垢影响测试结果。
3.不使用测试仪时,应将其存放在干燥、通风的地方,避免受潮或受到任何外部物体的碰撞。
以上就是接地电阻测试仪的操作规程,希望能对大家在使用过程中提供帮助。
在进行任何测试之前,应确保自身安全,并根据实际情况选择合理的测试方法和设备。
接地电阻测试仪操作规程一、测试仪简介接地电阻测试仪是用于测量接地系统或设备的接地电阻的一种专用仪器。
它通过测量接地系统中电流与电压之间的关系,来判断接地系统的良好性能及接地电阻的大小。
接地电阻测试仪结构简单、使用方便、测量准确。
二、操作准备1. 确保接地电阻测试仪已经校准,并具备有效的检定证书。
2. 安全检查:对测试仪进行外观检查,确保仪器外壳完好无损,绝缘部分无畸变或破损。
3. 确保测试仪电源充足,并接地可靠。
4. 检查测试仪的接线端口,确保无松动或腐蚀现象。
三、测试操作步骤1. 打开测试仪电源,并确保测试仪处于待机状态。
2. 将测试仪的测试夹具连接到待测接地系统或设备上,并确保连接牢固。
3. 按下测试仪上的“测试”按钮,开始进行测试。
4. 根据测试仪的显示屏上的指示进行操作,等待测试仪完成测量。
5. 测试结果显示完毕后,断开测试夹具与待测接地系统或设备的连接。
6. 关闭测试仪电源,并将测试仪存放在干燥、通风良好的地方。
四、注意事项1. 在进行接地电阻测试之前,必须确保待测接地系统或设备已断开电源,并切断与其他电源的连接。
2. 当测试仪正常工作时,禁止随意拆卸或更换测试夹具或其他配件。
3. 在测试仪正在进行测试的过程中,禁止进行任何干扰或操作。
4. 如发现测试仪工作异常或发生故障,应立即停止使用,并送修至专业维修部门。
5. 测试仪在非使用状态下应存放在避光、防尘、防潮、防震的环境中,避免长时间暴露在高温、高湿或剧烈震动的环境中。
五、维护保养1. 定期对接地电阻测试仪进行外观检查,确保仪器外壳完好无损。
2. 校准周期:每半年进行一次校准,校准结果应记录并保存。
3. 清洁:用干净软布轻轻擦拭测试仪外壳和连接器,不得使用有机溶剂或酸碱性溶液清洗。
4. 避免阳光直射:避免测试仪暴露在阳光直射下,以防仪器变形或老化。
5. 维修保养:所有维修保养工作必须由专业人员进行,且使用原厂配件。
六、安全警示1. 测试仪是一种精密仪器,使用时务必小心谨慎,切勿拆解或私自修理。
接地电阻法操作规程1. 引言接地电阻法是一种常用的电气测试方法,用于评估接地系统的质量和效果。
本操作规程旨在提供一套标准化的操作步骤,以确保该测试方法的准确性和可重复性。
2. 术语和定义•接地电阻法:一种测量接地系统电阻的方法。
•接地电阻:指接地系统的电阻大小,表示接地电流流过该系统所产生的电压降。
3. 设备准备•电阻测量仪•测试线•接地电极•清洁工具(纸巾、洗涤液等)•扳手和螺丝刀(根据需要)4. 操作步骤4.1. 前期准备1.关闭接地系统内的所有电源和设备。
2.确保测试线是干净的并无破损。
3.将测试线连接到电阻测量仪和接地电极上。
4.2. 准备接地电极1.选择合适的位置在地面上安装接地电极。
2.清洁地面,确保接地电极和地面接触良好。
3.将接地电极插入地面中固定,确保接地电极稳固。
4.3. 连接测试线1.将测试线的一端连接到电阻测量仪的相应插槽中。
2.将另一端的测试线夹具连接到接地电极上。
4.4. 测试操作1.打开电阻测量仪,并根据仪器要求设置测试参数。
2.确保所有连接都牢固,没有松动或锈蚀的地方。
3.激活电阻测量仪开始测试。
4.等待一段时间,直到电阻测量仪稳定显示接地电阻数值。
4.5. 结果记录1.记录电阻测量仪显示的接地电阻数值。
2.根据需要,可以在记录中附加其他信息,如测试日期、测试人员等。
3.如果有多个接地系统需要测试,依次进行重复操作。
5. 数据分析1.将测试所得接地电阻数值与规定的标准进行比较。
2.如果接地电阻超出规定的范围,进行进一步检查和解决方法。
3.记录分析结果和相关措施。
6. 安全注意事项1.在进行接地电阻测试前,确保相关设备处于完全关闭状态。
2.阅读并遵守所有电阻测量仪和接地电极的使用手册。
3.在进行接地电极的安装和拆卸时,小心操作,避免伤害。
7. 结论通过遵循本操作规程,可以保证接地电阻测试的准确性和可靠性。
定期进行接地电阻测试可以有效评估接地系统的质量,并及时采取措施解决潜在问题,保证设备和人员的安全。
接地电阻测试仪操作规程接地电阻测试仪是用于测量接地电阻的一种仪器。
在使用过程中,需要按照以下操作规程进行操作:1. 操作前准备1.1 检查仪器是否正常运行。
打开仪器电源,观察仪器显示屏是否正常显示。
1.2 检查测试引线是否完好,无破损或明显损伤,并将测试引线连接到仪器的输出端。
1.3 选择适当的测试参数。
根据被测电路的特点,选择合适的测试电压和测试时间等测试参数。
1.4 准备好被测接地电阻的位置和测试环境。
被测接地电阻需要清洁和干燥的环境,以免影响测试结果。
2. 连接测试引线2.1 连接测试引线。
将测试引线的末端分别连接到被测接地电阻的两个触点。
2.2 确认测试引线连接的牢固。
引线连接一定要牢固,避免在测试过程中引线松动导致测试结果不准确。
3. 进行测试3.1 根据测试参数设定,按下仪器面板上的测试按钮开始测试。
3.2 在测试过程中,应严格按照测试时间等参数的要求进行操作。
测试完成后,关闭测试仪器。
3.3 将测试结果记录在相应的测试记录表中。
4. 测试结果分析4.1 比较测试结果与标准值。
根据被测电路的特点,确定参照标准值。
将测试结果与标准值进行比较分析,确保测试结果的准确性。
4.2 判断测试结果的合理性。
根据测试结果判断被测接地电阻是否正常。
5. 注意事项5.1 在测试过程中,应注意安全。
避免在高电压或高温等条件下操作。
5.2 保持测试环境的清洁和干燥,避免因环境因素影响测试结果。
5.3 在测试前准备工作中检查仪器和测试引线的连接是否牢固,确保测试结果的准确性。
5.4 在测试过程中,遇到异常情况应及时停止测试,检查异常情况并解决。
以上就是接地电阻测试仪的操作规程。
正确的操作方法不仅可以保证测试结果的准确性,同时也能保证测试的安全性,希望能给使用接地电阻测试仪的人员提供帮助。
( 操作规程 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改接地电阻测试仪操作规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.接地电阻测试仪操作规程(标准版)一、使用方法:1.接通仪表电源,将电源开关由“关”置成“开”,预热5~10分钟;2.将仪器红色夹子夹在支架的电源线地线输入端,黑色夹子夹在外壳裸露部分;3.按下仪器的测试键,仪器所显示数值即为该支架接地电阻值;4.需做另一台样品试验时,按步骤2~3重复进行;二、注意事项:1.不要在放有易燃易爆品的地方使用仪表;2.打开电源前确保仪表已可靠接地;3.试验前应注意试品与测试夹必须接触良好,否则测量数据不准或测试仪表认定电流故障自动停止测试;4.证测试夹弹性良好,否则会引起测量误差;5.测试电流大于29A,测试仪认为电流故障,报警并自动停止测试;6.保证测试准确度,每次接地电阻测试时间应不小于3秒,待数据稳定后再读数;7.作前必须看懂使用说明书,有不明之处要咨询技术人员;8.表出现故障,请咨询技术人员,不得随意打开机箱;9.每次开机必须预热10分钟,否则不能保证其准确度。
云博创意设计MzYunBo Creative Design Co., Ltd.。
2023年接地电阻测试操作规程接地电阻测试操作规程一、引言接地电阻测试是指对接地装置或设备进行接地电阻测试,以验证其接地系统的质量和可靠性,防止接地系统引起的电气事故。
本操作规程旨在规范和指导接地电阻测试的操作步骤,确保测试结果的准确性和可靠性。
二、适用范围本操作规程适用于各种接地装置或设备的接地电阻测试,如低压配电系统的接地装置、电力变压器的接地装置等。
三、设备准备1. 接地电阻测试仪:确保测试仪器的准确性和可靠性,且具备自动记录测试结果的功能。
2. 试验针:应具备良好的导电性能和绝缘性能,且接触面积充足。
3. 工具箱:包括螺丝刀、开孔器、湿度计等,以便在测试过程中进行必要的操作和记录。
四、测试前准备1. 确认测试对象:对待测试的接地装置或设备进行仔细检查,确保其在停电状态下进行测试。
2. 清理测试现场:确保测试现场的整洁和安全,清除可能影响测试的杂物和障碍物。
3. 进行环境测量:使用湿度计等工具测量测试现场的温度和湿度,记录在测试记录表上。
五、测试操作步骤1. 测量接地电阻:a. 选择测试点:根据实际情况选择测试点,测试点应尽量接近设备接地装置。
b. 连接测试仪:将测试仪的电源线插入电源插座,并将测试针按照颜色连接到测试仪上。
c. 测试仪校准:进行测试仪的自校准程序,确保测试仪器准确无误。
d. 测试仪设置:设置测试仪的测试参数,如测试电压、测试时间等。
e. 进行测试:将测试针分别接地到选择的测试点,触发测试仪开始测试。
f. 记录测试结果:测试仪自动记录测试结果,包括接地电阻值和测试时间等。
2. 多点接地测试:a. 选择测试点:根据实际情况选择多个测试点,测试点应覆盖接地装置的不同部位。
b. 连接测试仪:按照步骤1中的方法连接测试仪。
c. 测试仪校准:进行测试仪的自校准程序,确保测试仪器准确无误。
d. 测试仪设置:设置测试仪的测试参数,如测试电压、测试时间等。
e. 进行测试:将测试针分别接地到选择的多个测试点,触发测试仪开始测试。
第 1 页 共 7 页 接地电阻测试仪操作规程模版 1. 引言 接地电阻测量设备设计用于检测电气设施和装置的接地电阻,具备高效、精确和安全的特性。为保证测试操作的顺利执行和测试结果的精确可信,特制定本操作程序。 2. 适用范围 本操作程序适用于使用接地电阻测量设备执行接地电阻测试的作业人员。 3. 设备准备 3.1 应先检查接地电阻测量设备的外观,确认无明显损坏。 3.2 确保设备电源正常,并正确放置接地电流钳。 3.3 检验测试线的完好性,保证连接端无松动现象。 3.4 准备测试设备的接地端,确保周围无杂物影响。 4. 操作步骤 4.1 将接地电阻测量设备连接至电源,启动设备以确认正常运行。 4.2 根据需求选择适当的测试范围和参数,并在设备上设定。 4.3 将测试线分别连接设备的接地端和测量设备,确保连接稳定。 4.4 按下测试键启动测试,期间观察设备显示屏以确认设备运行正常。 4.5 测试完成后,记录下测试结果。 4.6 断开测试线连接,关闭设备,并存放在干燥通风的环境中。 第 2 页 共 7 页
5. 安全注意事项 5.1 在测试前,需仔细检查测试线和测试设备的状况。 5.2 测试过程中,禁止接触裸露的测试线和设备部分,以防触电。 5.3 对高压设备进行接地电阻测试时,应遵循相关安全操作规程,并在专业人员指导下进行。 5.4 如发现设备故障或异常,应立即停止使用,并通知维修人员处理。 6. 维护与保养 6.1 定期对设备进行维护保养,以保持其正常功能。 6.2 禁止将设备置于潮湿、高温或有腐蚀性气体的环境中。 6.3 定期清洁设备外壳,确保连接线接触部分清洁。 6.4 定期校准设备,以确保测试结果的准确性和可靠性。 7. 故障处理 7.1 出现故障或异常时,应立即停止测试并通知相关人员处理。 7.2 如测试结果异常,需重新测试,并排查测试设备和测试线可能存在的问题。 7.3 设备故障时,应立即通知维修人员进行检修,禁止自行拆卸修理。 8. 培训与考核 所有操作人员必须接受培训并通过考核,才能独立进行接地电阻测试。 9. 附录 第 3 页 共 7 页
编订:__________________
单位:__________________
时间:__________________
接地电阻测试操作规程
(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号:KG-AO-2049-48 接地电阻测试操作规程(正式)
使用备注:本文档可用在日常工作场景,通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范,从而使得组织内人员按照既定标准、规范的要求进行操作,使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1.0接地电阻测试部位
避雷系统重点部位(写字楼天面圆钢避雷带、高层3、4号楼天面避雷带、中高层1、2号楼避雷带、5F避雷带)、大型机电设备(高压环网柜、变压器、低压配电柜、发电机组等)的接地系统。
2.0接地电阻测试时间/人员
2.1每年雷雨季节来临前(每年四月下旬)对接地电阻测试部位进行一次测试。
2.2测试由工程部组织实施。
3.0接地电阻测量方法:
3.1接线图:(略)
3.2 电流极到接地网的距离(d13)一般取接地网最大对角线(D)的4~5倍,电压极到接地网的距离(d12)约为电流极到接地网距离的50—60%。
3.3测量时电压极沿接地网和电流极的连线移动三次,每次移动距离为d13的5%左右,测三次R接近即可。
3.4如d13取4~5倍D有困难,在土壤电阻率均匀地区,可取2D,d12取D,土壤不均匀d13取3D,d12取1.7D。
3.5电压极、电流极也可采用三角形布置方法(如下图),一般取d12=d13≥2D,Q≈30o。
3.6接地电阻测试仪的使用
3.6.1将2.5mm2的电线裸露端固定在测试点的避雷带或接地带上,保持二者接触良好。
3.6.2将电线的另一端连接在接地电阻测试仪的接地极接线柱上(E接线柱)。
3.6.3将两条接地棒(A、B)按3.1接线图打入土壤里约15cm。
3.6.4将一条测试线的一端固定在接地电阻测试仪的电流极接线柱上(C接线柱),另一端用鳄鱼夹固定在接地棒上。
3.6.5将另一条测试线的一端固定在接地电阻测试仪的电压极接线柱上(P接线柱),另一端用鳄鱼夹固定在接地棒上.
3.6.6一测试者以约120转/分的速度匀速摇动测试仪摇把,另一测试者缓慢调节电阻调节旋钮,直到微电流计的指示为零,此时的电阻值就是测试点的接地电阻值。
3.6.7将测试结果记入《接地电阻测试记录表》中。
4.0记录表格
4.1《接地电阻测试记录表》
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here。
