夹紧装置及夹紧力

2．液压夹紧
液压夹紧是利用液压油为工作介质来传力的 一种装置。它与气动夹紧比较，具有夹紧力稳定、 吸收振动能力强等优点，但结构比较复杂、制造 成本高，因此适用于大量生产。液压夹紧的传动 系统与普通气压系统类似。
3、气-液组合夹紧
气-液组合夹紧的动力源为压缩空气，但要使用 特殊的增压器，比气动夹紧装置复杂。它的工作原理 如图所示，压缩空气进入气缸1的右腔，推动增压器 活塞3左移，活塞杆4随之在增压缸2内左移。因活塞 杆4的作用面积小，使增压缸2和工作缸5内的油压得 到增加，并推动工作缸中的活塞6上抬，将工件夹紧。
削扭矩M 将使工件绕中心旋转，当钻头的刃带进入切削时，
产生的钻削扭矩最大，此时应为工件夹紧的最不利情况。
2.按静力平衡原理列出平衡式并计算夹紧力W
由图可知，钻削扭矩M有使工件产生转动的趋势，这 需要由夹紧力W在夹紧点所产生的摩擦阻力矩及由钻削力P 和夹紧力W所产生的支承反力在工件和定位面间产生的摩 擦阻力矩相平衡，即有平衡式：
升角：是工件上受压面与旋转半径的法线行 程的夹角。从几何关系可知，它是由转轴中心O点 和偏心几何中心C点，分别与夹紧点的连线所形成 的夹角。
P
max
e r
2）圆偏心夹紧的自锁条件
P点夹紧时能自锁，则可保证其余各点均可自锁
自锁条件 αmax ≤ 1 + 2
1-圆偏心轮与工件处的摩擦角。 2-圆偏心轮与转轴处的摩擦角。 tgαmax ≤ tg e/r ≤ , 取μ=0.1~0.15,
M / Q/ l
/
QL Q/ l
M M/
Q/ Q L l
N N
H1
H2 F1
F2
W
W
Q// H2 F2 W H1

三. 典型夹紧装置
（2）螺旋夹紧机构 ）
工作原理： 工作原理：利用螺旋直接或间接夹紧工件 螺旋夹紧特点： 螺旋夹紧特点： 结构简单，增力大 夹紧可靠，能保证自锁 夹紧动作慢，适合手动夹紧
三. 典型夹紧装置
（2）螺旋夹紧机构 ）
结构特点 具有斜楔的结构特点，而且螺纹 升角α≤4°，自锁性能更好，耐 振；夹紧行程不受限制，但夹紧 行程大时，操作时间长
偏心轮-压板夹紧机构 1-垫板 2-手柄 3-偏心轮 4-轴 5-压板
三. 典型夹紧装置
（3）偏心夹紧机构 ）
三. 典型夹紧装置
（3）偏心夹紧机构 ）
三. 典型夹紧装置
（3）偏心夹紧机构 ）
三. 典型夹紧装置
（3）偏心夹紧机构 ）
三. 典型夹紧装置
（4）联动夹紧机构 ） 需多点夹紧工件或同时夹紧几个工件时，为提高生 产效率，可采用联动夹紧机构
（2）夹紧力作用点的选择 ）
②应选在工件刚性较好的部位
a)错误，b)正确 错误， 正确 错误
二. 夹紧装置夹紧力的确定
（2）夹紧力作用点的选择 ）
③应尽可能靠近被加工表面，以减少切削力翻转力矩的影 应尽可能靠近被加工表面， 响，减少振动
FW 夹紧力
当作用点只能远离加工面，可增设辅助支承 当作用点只能远离加工面，

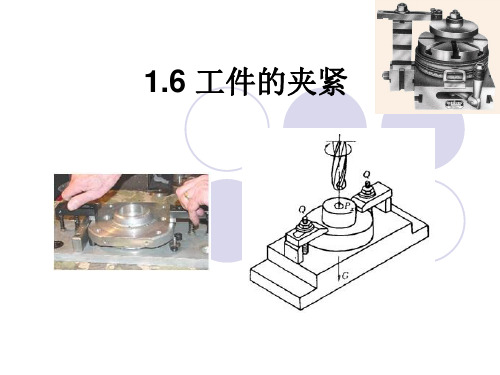

1.6 工件的夹紧
一. 夹紧装置的组成和设计要求
工件定位后将其固定，使其在加工过程中保持定位位置 不变的装置，称为夹紧装置 夹紧装置。 夹紧装置 （1）夹紧装置的组成 动力机构：它是产生夹紧作用力的装置。 动力机构 传力机构：传递力的机构，其作用是：改变作用力的方 传力机构 向；改变作用力的大小；具有一定的自锁性能，以保证 夹紧可靠。 夹紧元件：它是直接与工件接触完成夹紧作用的元件。 夹紧元件

2.偏心夹紧机构-夹紧特点 圆偏心夹紧机构结构简单，操作方便，动作迅
速，但自锁能力较差，增力比小，（取决于L/ρ的 比值）。常用在切削平稳且切削力不大的场合。
机械学院
第二节 基本夹紧机构
2.偏心夹紧机构-适用范围
几种常见偏心夹紧机构
机械学院
第二节 基本夹紧机构
3.螺旋夹紧机构-分类
直接夹紧式螺旋夹紧机构：拉紧式和压紧式 移动压板式螺旋夹紧机构：支点式和内嵌式 铰链压板式螺旋夹紧机构：遮盖式、杠杆式、翻转式、联动式 可拆卸压板式螺旋夹紧机构：直拆式和旋拆式
机械学院
移动式压板端面偏心轮夹紧机构
移动式压板端面偏心轮夹紧机构：主要由两个端面凸轮在不同的旋 转角度上产生的轴向位移来实现夹紧动作。它的结构简单、紧凑， 占用空间小，操作方便，但自锁性能差一些，因此，其夹紧行程受 到一定限制。
机械学院
转动式压板端面偏心轮夹紧机构
转动式压板端面偏心轮夹紧机构：主要由端面凸轮和滑动杆在转动 一定角度时产生的位移来实现夹紧动作。它的结构也比较简单，操 作方便，由于是利用杠杆原理进行夹紧，其夹紧力比较大，但占用 的空间要大一些。
夹紧力作用点的选择
2)作用在工件刚度高的部位
机械学院
第一节 夹紧机构原理
3.确定夹紧力的基本原则
夹紧力的作用点与工件变形 a）工件底面产生夹紧变形 b）改进方案
机械学院
第一节 夹紧机构原理
3.确定夹紧力的基本原则
夹紧力作用点的选择
3）夹紧力的作用点和支承点尽可能靠近切削部位，以提高工件 切削部位的刚度和抗振性。
机械学院
第二节 基本夹紧机构
6.斜楔夹紧机构-适用范围
斜楔夹紧装置常用在尺寸公差较小的夹紧装置中，主要用 于机动夹紧，且毛坯质量较高的场合。

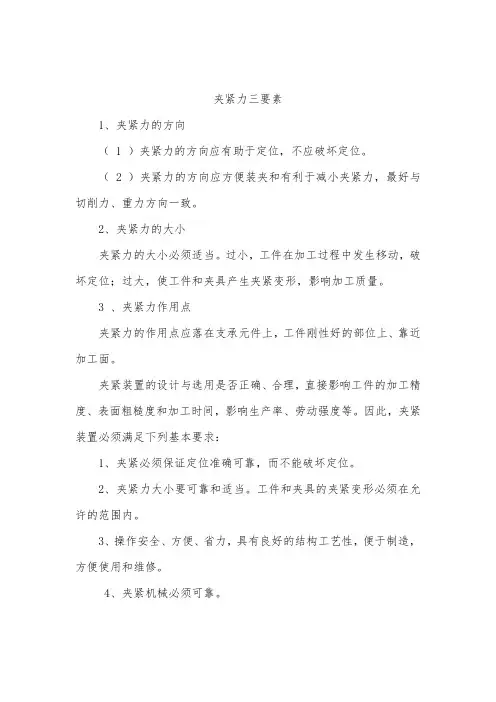

夹紧力三要素
1、夹紧力的方向
（ 1 ）夹紧力的方向应有助于定位，不应破坏定位。

（ 2 ）夹紧力的方向应方便装夹和有利于减小夹紧力，最好与切削力、重力方向一致。

2、夹紧力的大小
夹紧力的大小必须适当。

过小，工件在加工过程中发生移动，破坏定位；过大，使工件和夹具产生夹紧变形，影响加工质量。

3 、夹紧力作用点
夹紧力的作用点应落在支承元件上，工件刚性好的部位上、靠近加工面。

夹紧装置的设计与选用是否正确、合理，直接影响工件的加工精度、表面粗糙度和加工时间，影响生产率、劳动强度等。

因此，夹紧装置必须满足下列基本要求：
1、夹紧必须保证定位准确可靠，而不能破坏定位。

2、夹紧力大小要可靠和适当。

工件和夹具的夹紧变形必须在允许的范围内。

3、操作安全、方便、省力，具有良好的结构工艺性，便于制造，方便使用和维修。

4、夹紧机械必须可靠。

夹紧装置一般由三部分组成，即力源装置、中间递力 结构、夹紧元件。
夹紧元件
力源装置 中间递 （气动、液压、电动） 力装置
二、夹紧装置的组成——中间递力装置
夹紧元件
中间递 力装置
中间递力装置：人力或力源装 置产生的原始作用力转变为夹 紧作用力。
1、改变夹紧作用力的方向 左图：将气缸的水平作用力通过斜 楔、压板转变为垂直方向的夹紧力。
选用情况
0° ～ 45° 曲线的升程很小，通常不能快速趋近工件。 一般不采用
90° ～180°
前半段升程迅速增大，有利于快速趋近工 件； 后半段楔升角逐渐减小，曲线平缓， 有利于得到大 而稳定的有效夹紧力，且 自锁性良好。但在接近 180°时升程为零， 容易发生咬死。
常用
升程迅速增大，但后半部曲线楔升角较大， 适合于夹紧 不 利于有效夹紧，而且楔升角的变化值 方向尺寸误 45° ～ 135° 也大，工件厚度稍加变化，夹紧性能就有 差较大的工 较大差异，夹紧力和自 锁性的变化都较 件的夹紧。 大。
3．偏心夹紧机构
偏心轮一般有圆偏心轮和曲线偏心轮。
圆偏心轮有什么重要特性？ 圆偏心轮的重要特性是：直径为 D，偏心距为
e 的圆偏心轮工作表面上各点的升角是连续变化的 值，轮缘上最大楔升角αmax = arcsin（ 2e/D）。
3．偏心夹紧机构 圆偏心轮工件段的选择
圆偏心轮工作 曲线段的选择
曲线段特点
3．偏心夹紧机构 圆偏心轮的工作自锁应满足的条件：
偏心轮与工件间的摩擦系数常取μ1=0.1~0.15 ψ1——偏心轮与工件间的摩擦角。
圆偏心轮保证自锁的结构条件：
定心夹紧机构的自动定心原理是什么？
答：它是利用夹紧元件的等速移动或均匀弹性变形，使工 件中心线或对称面不产生位 移，实现定心夹紧作用。它通 过中间递力机构，如螺旋、 斜楔、 杠杆等 使夹紧元件等速 移动，实现定心夹紧作用。

3、圆偏心夹紧的自锁条件 P点夹紧时能自锁，则可保证其余 各点均可自锁 自锁条件 αp ≤ Φ1＋Φ2 tanαp=2e/D≈αp 为安全起见取Φ1 =0 2e/D ≤Φ2≈μ2, 取μ2=0.1~0.15, D/e≥14～20自锁, D/e叫偏心轮的偏心特性，表示偏心轮 的工作可靠性
(4) 弹簧筒夹式定心夹紧机构
弹性夹头和弹性心轴 1夹具体；2弹性筒夹；3锥套；4螺母；5心轴
(5) 波纹套定心夹紧机构
波纹套定心心轴 1螺母；2波纹套；3垫圈；4工件；5支承圈
(6) 液性塑料定心夹紧机构
液性塑料定心夹紧机构 1夹具体；2簿壁套筒；3液性塑料； 4滑柱；5螺钉；6限位螺钉
六、 联动夹紧机构 单件多位（联动）夹紧机构 多件多位（联动）夹紧机构
4、有效工作区域：一般常选下面两种工作区域： 1) β=±30°～±45°，为P点左右，楔角变化 小，工作较稳定，α大自锁性能差； 2) β=－15°～75°，楔角变化大，工作不稳 定，但夹紧时α小，自锁性能好。
e
L
P
B1 A
C贮 C间
A1
ρ
α Q 1x
α α
Q P C 垫块
工件
B Q1
T
图 6 . 47 圆偏心轮的设计
应用：广泛用在手动夹紧中。
图a)减力增大行程
图b)改变力向
图c) 增力减小行程
图3.18
万能可调节压板
三、圆偏心夹紧机构
工作原理：利用转动中心与几何中心偏移的圆盘 或轴作为夹紧元件 夹紧特点： • 结构简单，制造方便，夹紧迅速，操作灵活，行 程小，增力小，自锁能力差。适合夹紧力小、振 动小的场合。
五、 定心、对中夹紧机构

b)、c)错误，d)正确
结论：主要夹紧力方向应尽量 垂直主要定位面。
(2)
有利于减小夹紧力的大小
图3.4夹紧力方向与夹紧力大小的关系 FW 夹紧力；F切削力；G工件自重
• a) F、 Fｗ 、G三力同向，且指向夹具体； Fw 最小 • b) F=(G+ Fw )f→ Fw =F/f－G=6.67F－G； • （假设ｆ＝0.15 下同） • c) F1－G1=( Fw+G2+F2)f (假G2=G1=0.5G、 • F1=F2=0.5F下同) → Fw =(F1－G1)/f－G2－F2
⑵ 有利减小变形 ：图3.7 a)作用点位于工件刚性较好部位 b)变集中作用为分散作用
a) c)正确，b) d) e)错误
(3) 有利减小振动 ：图3.8
作用点应尽量靠近工件加工部位
a) c)合理，b) d)不合理
当作用点只能远离加工面，可增设辅助支承
图3.9增设辅助支承和辅助夹紧力
3、与夹紧力大小有关的准则 夹紧力过小→夹紧不可靠→工件产生移 动，破坏定位； 夹紧力过大→变形增大→△jj增大。 夹紧力大小确定 理论夹紧力:Fw 根据切削力F(刀具课讲) 按静力平衡求的； 实际夹紧力:Fwk =KFw K粗加工2.5～3；精加工1.5～2。
§3-2 夹紧力的确定
1. 夹紧力的方向：
a. 夹紧力的方向应不破坏工件定位的准确性和可靠性 b. 夹紧力的方向应有利于减小夹紧力
夹紧力 最小
夹紧力 最大
夹紧力 次之
夹紧力的确定
1. 夹紧力的方向：
a. 夹紧力的方向应不破坏工件定位的准确性和可靠性 b. 夹紧力的方向应有利于减小夹紧力
夹紧力的确定ຫໍສະໝຸດ 要求(1)主要在粗加工时考虑，要求(2)、(3) 主要在精加工时考虑

夹紧装置在装配过程中的应用
01
在装配过程中，夹紧装置主要用 于固定零部件，确保零部件之间 的相对位置准确，以实现准确的 装配。
02
装配夹紧装置通常设计为可调节 的，以适应不同大小和形状的零 部件，同时能够快速、方便地安 装和拆卸。
夹紧装置在维修保养中的应用
在维修保养过程中，夹紧装置主要用于固定零部件，以便进 行拆卸、检查和更换。
偏心夹紧装置的缺点是调整比较困难， 容易损坏工件表面。
偏心夹紧装置的优点是夹紧力大，结 构紧凑，适用于需要较大夹紧力的场 合。
铰链夹紧装置
铰链夹紧装置是通过铰链机构来夹紧工件的，其夹紧力的大小可以通过 调整铰链的角度来控制。
铰链夹紧装置的优点是夹紧力大，结构简单，适用于需要较大夹紧力的 场合。
铰链夹紧装置的缺点是调整比较困难，容易损坏工件表面。
加工方式和工艺要求
不同的加工方式和工艺要求需要采用 不同的夹紧装置，以确保加工质量和 效率。
生产批量和生产效率
生产批量和生产效率也是选择夹紧装 置的重要依据，大批量生产需要采用 高效、快速的夹紧装置。
安全性和环保要求
夹紧装置的设计和使用应符合安全和 环保要求，避免对操作人员和环境造 成危害。
夹紧装置的材料选择
定。
定位要准确
夹紧装置应能准确定位工件， 使工件在加工过程中保持稳定。
操作要方便
夹紧装置应操作简单、方便， 便于快速安装和拆卸。
结构要简单
夹紧装置的结构应简单、紧凑， 以提高其可靠性和使用寿命。
夹紧装置的工作原理
夹紧力的产生
夹紧力由施加在工件上的外力 产生，通常由气缸、液压缸或 电动缸等提供。
夹紧力的大小取决于工件的材 料、尺寸和形状，以及夹紧装 置的结构和尺寸。

为了安全起见，估算出的夹紧力再乘以安全系数作为 实际所需的夹紧力数值，即W＝KW′。其中，W为实际所 需的夹紧力，W′为理论夹紧力，安全系数K通常为1.5～3。 用于粗加工时，取K＝2.5～3；用于精加工时，K＝1.5～2。

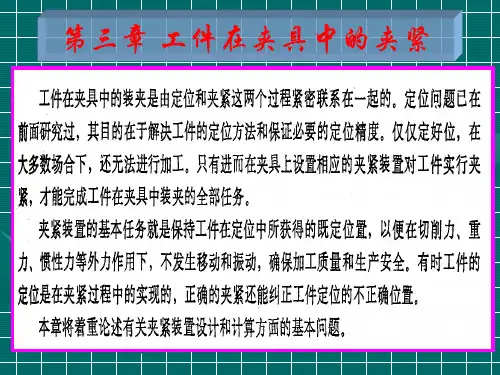

第三章 工件的夹紧
第三节 夹具的对定
一、夹具的定位
夹具的定位是指夹具在机床上的定位。
第三章 工件的夹紧
1．夹具与机床的连接
（1）夹具与平面工作台的连接
夹具底平面的结构型式
第三章 工件的夹紧
铣床夹具除底平面外，通常还通过定位键与铣床工 作台T形槽配合，以确定夹具在机床工作台上的方向。
定位键结构
定向键结构
第三章 工件的夹紧
（2）夹具与回转主轴的连接 夹具在机床回转主轴上的连接方式取决于主 轴端部的结构型式。
夹紧力与重力、切削力垂直
第三章 工件的夹紧
二、夹紧力作用点的选择
1．夹紧力应落在支承元件上或落在几个支承 所形成的支承面内
第三章 工件的夹紧
2．夹紧力应落在工件刚性较好的部位上
Hale Waihona Puke 第三章 工件的夹紧3．夹紧力应靠近加工表面
增加附加夹紧力与辅助支承
第三章 工件的夹紧
三、夹紧力大小的计算
夹紧力大小的计算是比较复杂的问题，一般只能作粗 略的估算。
第三章 工件的夹紧
2．定位元件对夹具定位面的位置要求
设计夹具时，定位元件对夹具定位面的位置要 求，应标注在夹具装配图上，作为夹具验收标准。
一般情况下，夹具的对定误差应按工序尺寸公 差的1/3考虑，但对定误差中还包括对刀误差等，所 以夹具的定位误差取工序尺寸公差的1/6～1/3。
第三章 工件的夹紧
二、夹具的对刀装置

第七节夹紧装置的组成和基本要求
一、夹紧装置的组成
夹紧装置的种类很多，但其结构均由两部分组成。

1.动力装置——产生夹紧力
机械加工过程中，要保证工件不离开定位时占据的正确位置，就必须有足够
的夹紧力来平衡切削力、惯性力、离心力及重力对工件的影响。

夹紧力的来源，一是人力；二是某种动力装置。

常用的动力装置有：液压装置、气压装置、电磁装置、电动装置、气—液联动装置和真空装置等。

2.夹紧装置——传递夹紧力
要使动力装置所产生的力或人力正确地作用到工件上，需有适当的传递机构。

在工件夹紧过程中起力的传递作用的机构，称为夹紧机构。

夹紧机构在传递力的过程中，能根据需要改变力的大小、方向和作用点。

手动夹具的夹紧机构还应具有良好的自锁性能，以保证人力的作用停止后，仍能可靠地夹紧工作。

图1-51是液压夹紧的铣床夹具。

其中，液压缸4、活塞5、活塞杆3等组成了液压动力装置，铰链臂2和压板1等组成了铰链压板夹紧机构。

二、对夹紧装置的基本要求
1）夹紧过程中，不改变工件定位后占据的正确位置。

工件夹紧的三要素工件夹紧是加工过程中常用的一种固定工件的方法，它是指通过夹具等装置将工件牢固地固定在加工设备上，以确保加工过程中工件的位置和姿态保持稳定。

工件夹紧的三要素，即夹紧力、夹紧方式和夹紧位置，在工件夹紧中起着至关重要的作用。

一、夹紧力夹紧力是指夹具对工件施加的压力或力矩，它对保持工件的位置和姿态起着至关重要的作用。

夹紧力的大小直接影响到工件在加工过程中的稳定性和精度。

夹紧力过小会导致工件在加工过程中发生位移或变形，从而影响加工精度；夹紧力过大则容易引起工件变形或损坏。

因此，在确定夹紧力时，需要根据工件的材料、尺寸和加工要求等因素进行合理的选择和控制。

二、夹紧方式夹紧方式是指夹具对工件施加夹紧力的方式。

常见的夹紧方式包括机械夹紧、液压夹紧和气动夹紧等。

机械夹紧是通过机械装置，如螺纹、卡盘等实现对工件的夹紧；液压夹紧是利用液压系统的高压液体对夹具施加压力，从而实现对工件的夹紧；气动夹紧则是利用气动系统的气体对夹具施加压力，实现对工件的夹紧。

不同的夹紧方式适用于不同的工件和加工要求，选择合适的夹紧方式可以提高夹紧效果和加工精度。

三、夹紧位置夹紧位置是指夹具对工件施加夹紧力的作用点和作用面。

夹紧位置的选择与工件的形状、尺寸和加工方式等因素有关。

通常情况下，夹紧力应该施加在工件的刚性部位，以避免工件变形或损坏。

同时，夹紧位置的选择还应考虑到工件的加工要求，以确保加工过程中工件的稳定性和精度。

在实际应用中，常用的夹紧位置有中心夹紧、端面夹紧、侧面夹紧等。

工件夹紧的三要素是夹紧力、夹紧方式和夹紧位置。

合理选择和控制这三个要素，可以确保工件在加工过程中的稳定性和精度，提高加工效率和加工质量。

在实际应用中，需要根据工件的特点和加工要求，结合夹具的类型和性能，进行合理的夹紧设计和操作，以达到最佳的夹紧效果。

同时，还需要定期检查和维护夹具，确保其正常工作和长期稳定性。

只有这样，才能有效地保证工件的加工质量和生产效率。

环保化：研究环保型的夹紧装置，减少对环境的污染和资源消耗，实现绿色制造和可持 续发展。
汇报人：XX
航空航天：由于对零部件的精度和稳定性要求极高，夹紧装置在航空航天领域的应用十分广 泛。
家具制造：夹紧装置在家具制造中用于固定木材，确保家具的稳定性和美观度。
夹紧力大，能够 满足各种夹紧需 求
夹紧装置结构简 单，易于维护和 更换
自锁角度可在5到7 度之间调节，适用 于不同规格和形状 的工件
夹紧装置采用高 强度材料制造， 使用寿命长
XX,a click to unlimited possibilities
汇报人：XX
CONTENTS
PART ONE
PART TWO
自锁角度：夹紧装置 在夹紧过程中，由于 摩擦力的作用，使得 夹紧力随角度增大而 增大的角度范围。
5到7度：自锁角度的 范围，表示夹紧装置 在5到7度的范围内能 够保持稳定的夹紧力。
PART FIVE
静态测试：通过 测量夹紧装置在 静止状态下的夹 紧力，评估夹紧 装置的夹紧能力。
动态测试：在夹 紧装置工作过程 中，实时测量夹 紧力的变化，以 评估夹紧装置在 实际工作状态下 的性能。
间接测试：通过 测量夹紧装置对 被夹紧物体的作 用力，评估夹紧 装置的夹紧力。
直接测试：使用 夹具将力传感器 直接连接到夹紧 装置上，直接测 量夹紧装置的夹 紧力。
夹紧装置：利用自锁角 度原理，通过施加一定 的夹紧力，使工件固定 在夹具中的装置。
夹紧力：夹紧装置 施加在工件上的力 ，用于固定工件， 防止其松动或移动 。
夹紧装置通过施加 外力，使工件在定 位元件上定位
夹紧力的大小根据 工件的材料、尺寸 和加工要求确定
夹紧装置的工作 原理基于力的作 用与反作用原理

Fundamentals of Mechanical Manufacturing Technology
夹紧力三要素设计原则 夹紧力的方向 ①夹紧力的方向应使定位基面与定位元件接触良好，保证工 件定位准确可靠
Fundamentals of Mechanical Manufacturing Technology
若φ1＝φ2＝φ ，f ＝0.1～0.15， μ=tgφ,摩擦角φ≈5°45′～ 8°32′, 则α≤11.5°～17°。为安全起见一般取10°～15°或 更小些。
(3)传力系数
夹紧力与原始力之比称传力系数，以iP表示则有：
ip F F Q J ta 2 n t1 a n 1
摩擦角φ 取5～7°， α取 8°，一般ip =2.8～3.3
F Jr中 tan F Q 1 L r1ta2 n
式中 α——螺旋升角，一般为α=2°～4°； φ1——螺母与螺杆间的摩擦角； φ2 ——工件与螺杆头部(或压块)间的摩擦角； r中——螺旋中径的一半 r1——摩擦力矩计算半径。其数值与螺杆头部或压块的 形状有关，
Fundamentals of Mechanical Manufacturing Technology
夹紧力的大小
对工件所施加的夹紧力，要适当。夹紧力过大，会引起工 件变形；夹紧力过小，易破坏定位。 进行夹紧力计算时，通常将夹具和工件看作一刚性系统， 以简化计算。根据工件在切削力、夹紧力 (重型工件要考虑 重力，高速时要考虑惯性力)作用下处于静力平衡，列出静 力平衡方程式，即可算出理论夹紧力。 为安全起见，计算出的夹紧力应乘以安全系数K，故实际夹 紧力一般比理论计算值大2∼3倍。
Fundamentals of Mechanical Manufacturing Technology

夹紧力作用力点应夹紧力是指夹紧装置或夹具用于紧固工件所施加的力。

夹紧力的作用力点应当位于被夹工件的设计强点上，以确保夹紧的安全可靠。

夹紧力的作用力点应当满足以下要求：1.位于被夹工件的设计强点上。

在设计工件时，通常会确定工件的强点和弱点。

夹紧力的作用力点应当位于工件的强点上，以确保夹紧的安全可靠。

如果夹紧力作用于工件的弱点，可能会导致工件变形、断裂或夹紧失效。

2.位于工件的稳定部位上。

夹紧力作用力点应该位于工件的稳定部位上，以防止工件因夹紧力的作用而发生移动或变形。

如果夹紧力作用点位于工件的不稳定部位上，可能会导致工件在夹紧过程中发生移动、变形或滑动，从而影响夹紧的稳定性。

3.与夹紧力方向垂直。

夹紧力的作用力点应当与夹紧力的作用方向垂直。

这是因为夹紧力是直线力，其作用方向垂直于作用面。

如果夹紧力的作用力点与作用方向不垂直，可能会导致夹紧力不均匀分布，从而影响夹紧的稳定性和安全性。

4.与夹紧力大小相适应。

夹紧力的作用力点应当能够承受夹紧力的大小。

如果夹紧力的作用力点不能承受夹紧力的大小，可能会导致工件变形、断裂或夹紧失效。

5.考虑工件的材质和形状。

夹紧力的作用力点应当考虑工件的材质和形状。

不同材质和形状的工件对夹紧力的要求不同。

例如，对于脆性材料，夹紧力的作用力点应当位于工件的强点，以避免工件的断裂。

对于不规则形状的工件，夹紧力的作用力点应当位于工件的平衡点，以确保夹紧的稳定性和安全性。

综上所述，夹紧力的作用力点应当位于被夹工件的设计强点上，并满足工件的稳定性和安全性要求。

夹紧力的作用力点的选择应当综合考虑工件的材质、形状和夹紧力的大小。

绳子夹紧机构绳子夹紧机构是一种常见的机械装置，用于夹紧绳子或线缆，以便固定或控制物体的位置。

它通常由绳索、滑轮和夹紧装置组成，可以实现对绳子的拉力调节和固定。

绳子夹紧机构的设计原理是通过滑轮和夹紧装置的协同作用，实现对绳子的夹紧和释放。

滑轮是夹紧机构中关键的组成部分，它可以改变绳子的方向，并增加夹紧力的作用。

滑轮通常由一个或多个轮辋组成，轮辋上有凹槽用于固定绳子。

绳子通过滑轮的凹槽，形成绕轮的圈数，从而增加摩擦力，使绳子夹紧。

当绳子被夹紧后，夹紧装置会固定滑轮，防止绳子松动。

夹紧装置的设计根据具体需求可以有多种形式，常见的有手动夹紧装置和自动夹紧装置。

手动夹紧装置通常由一个手柄和一个夹紧器组成，通过手柄的旋转来实现对绳子的夹紧和释放。

自动夹紧装置则可以根据外部的力或信号自动调节绳子的夹紧力。

绳子夹紧机构的应用非常广泛。

在建筑工地上，它可以用于固定脚手架和吊篮，确保工人的安全。

在运动器械中，它可以用于调节绳子的张力，提高训练效果。

在舞台灯光系统中，它可以用于固定灯具和电缆，保证舞台秩序和安全。

然而，绳子夹紧机构也存在一些问题和注意事项。

首先，夹紧力的大小需要根据实际需求进行调节，过小会导致绳子松动，过大则可能损坏绳子或夹紧装置。

其次，夹紧机构在使用过程中需要定期检查和维护，确保其正常运行。

另外，由于绳子夹紧机构通常采用摩擦力来实现夹紧，因此在长时间使用或高频率使用时，可能会出现磨损和热量积累的问题，需要注意防止过热和损坏。

总的来说，绳子夹紧机构是一种常见且实用的机械装置，可以在各种场合中发挥重要作用。

通过合理设计和使用，可以实现对绳子的夹紧和固定，提高工作效率和安全性。

在未来的发展中，可以进一步改进夹紧机构的性能和可靠性，以满足不同领域的需求。
